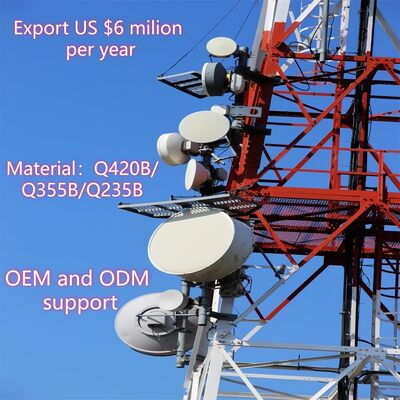

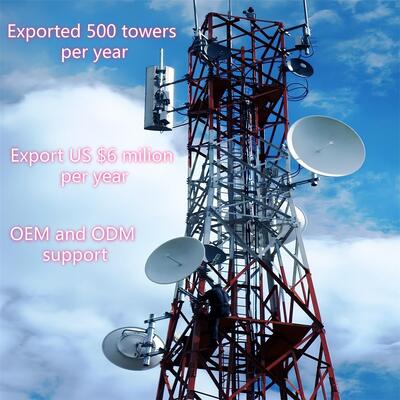

برج مخابراتی فولادی زاویه‌دار 4 پایه برای ارتباطات رادیویی موبایل سلولی
JIAYAO | شریک قابل اعتماد شما در برج‌های مخابراتی جهانی
به عنوان یک تولیدکننده حرفه‌ای متمرکز بر برج‌های مخابراتی فولادی، JIAYAO بیش از 20 سال تجربه تولید و صادرات را در هر پروژه زیرساخت مخابراتی به ارمغان می‌آورد. ما سالانه بیش از 1000 برج تکمیل شده را به بازارهای جهانی عرضه می‌کنیم، با حجم صادرات سالانه به 10 میلیون دلار آمریکا. تا کنون، راه‌حل‌های برج ما با موفقیت در 55 کشور در آسیای جنوب شرقی، خاورمیانه، آمریکای لاتین، آفریقا و فراتر از آن مستقر شده‌اند.
ما خدمات سفارشی‌سازی کامل OEM/ODM را برای برآورده کردن تمام نیازهای خاص پروژه شما ارائه می‌دهیم. از برج‌های شبکه‌ای سلولی استاندارد 5G، پایه‌های تکی و دکل‌های مهاردار گرفته تا برج‌های کاربردی خاص که برای سایت‌های معدنی، مزارع بادی و سناریوهای آب و هوایی شدید ساخته شده‌اند، ما می‌توانیم راه‌حل بهینه را برای نیازهای شما سفارشی کنیم.
با پشتوانه کنترل کیفیت دقیق، قابلیت‌های تحویل جهانی بالغ و پشتیبانی فنی کامل، ما سال‌هاست که شریک مورد اعتماد اپراتورهای مخابراتی، پیمانکاران EPC و یکپارچه‌سازان پروژه در سراسر جهان هستیم.
به پایین پیمایش کنید تا مشخصات دقیق محصول، موارد پروژه و راه‌حل‌های سفارشی را مشاهده کنید. ↓↓↓
برج شبکه‌ای فولادی زاویه‌دار 4 پایه یک سازه فولادی مستقل و با استحکام بالا است که برای پشتیبانی از زیرساخت‌های حیاتی طراحی شده است. این برج با قاب چهار پایه‌ای با پایه مربعی و اتصالات شبکه‌ای متقاطع مشخص می‌شود و به عنوان ستون فقرات قابل اعتماد برای ارتباطات، انتقال قدرت و سایر کاربردهای صنعتی در سراسر جهان عمل می‌کند. برخلاف برج‌های مهاردار که برای پایداری به سیم‌های خارجی متکی هستند، این طرح خود ایستا به طور مستقل می‌ایستد و آن را برای محیط‌های متنوع از مناطق شهری تا مناطق دورافتاده سازگار می‌کند.
برج شبکه‌ای فولادی زاویه‌دار 4 پایه به عنوان سنگ بنای زیرساخت مدرن، دوام، تطبیق‌پذیری و کاربردی بودن را برای پاسخگویی به تقاضاهای فزاینده بخش‌های ارتباطات، انرژی و نظارت ترکیب می‌کند. طراحی بالغ و عملکرد قابل اعتماد آن را به انتخابی ارجح برای پروژه‌های سراسر جهان تبدیل کرده است.
توضیحات محصول

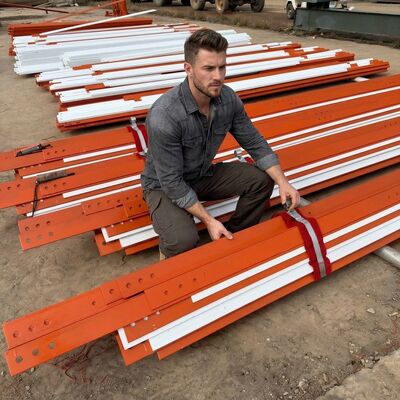

جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه‌های گالوانیزه بسته‌بندی می‌شود.
تحویل:ارسال در 20 روز پس از پرداخت از بندر تیانجین
اعضای برج: یک برج فولادی به چندین بسته تقسیم می‌شود.
پیچ و مهره: کیسه پاکروم یا فولادی
ما در طراحی و تولید برج‌های فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیده‌بانی و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:

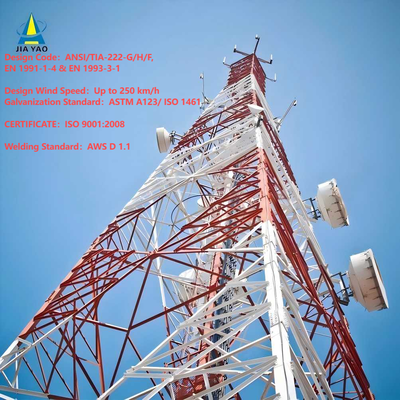

| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| فولاد سازه |
| 2. درجه |
فولاد نرم |
فولاد با استحکام بالا |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~1.0 درجه @ سرعت عملیاتی |
| 5. استحکام کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
235 |
355 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. استحکام ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8، 6.8، 8.8 |
| 10. استاندارد خواص مکانیکی |
| 10.1 پیچ‌ها |
ISO 898-1 |
| 10.2 مهره‌ها |
ISO 898-2 |
| 10.3 واشرها |
ISO 6507-1 |
| 11. استاندارد ابعاد |
| 11.1 پیچ‌ها |
DIN7990, DIN931, DIN933 |
| 11.2 مهره‌ها |
ISO4032, ISO4034 |
| 11.3 واشرها |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامت گذاری |
| 14. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزه کردن |
| 15. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |
| آزمایش |
| 17. آزمایش کارخانه |
آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد،
آزمایش پریسه، آزمایش چکش
|

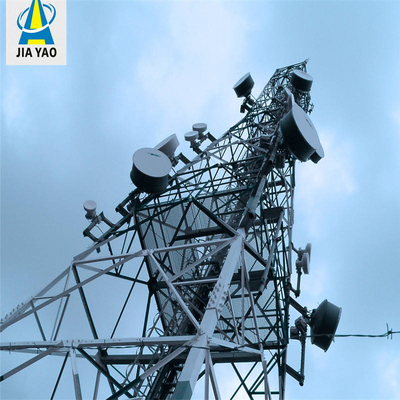

ساختار شبکه‌ای برج فولادی زاویه‌دار 4 پایه یک چارچوب متقاطع و خرپایی است که پایه‌های زاویه‌دار فولادی عمودی چهارگانه برج را به هم متصل می‌کند. این ساختار که از اعضای فولادی متصل (معمولاً فولاد زاویه‌دار یا میله‌های شبکه‌ای) تشکیل شده است، الگوی توری شکلی را تشکیل می‌دهد که بارها - از جمله وزن خود برج، وزن تجهیزات، باد، نیروهای لرزه‌ای و بارهای یخ - را به طور مساوی در هر چهار پایه توزیع می‌کند. این ساختار در سراسر ارتفاع برج ادغام شده و طرح مخروطی برج (پهن‌تر در پایه، باریک‌تر در بالا) را برای افزایش یکپارچگی سازه‌ای و پایداری تکمیل می‌کند. پیکربندی شبکه‌ای، استحکام بالا را با عملکرد سبک وزن متعادل می‌کند و استفاده از مواد را به حداقل می‌رساند و در عین حال ظرفیت تحمل بار و مقاومت در برابر شرایط محیطی شدید را به حداکثر می‌رساند. همچنین جریان هوا را تسهیل می‌کند، مقاومت باد را کاهش می‌دهد و پایداری کلی برج را بیشتر بهبود می‌بخشد.
نصب دیش مایکروویو (MW) بر روی برج فولادی زاویه‌دار 4 پایه از یک فرآیند سیستماتیک و مطابق با ایمنی پیروی می‌کند:
- آماده‌سازی پیش از نصب: ظرفیت تحمل بار برج را تأیید کنید تا اطمینان حاصل شود که می‌تواند وزن دیش MW (شامل دیش، براکت نصب و سخت‌افزار مربوطه) را تحمل کند. بررسی کنید که طراحی برج مطابق با استانداردهای مربوطه (مانند TIA/EIA-222-G/F) برای نصب تجهیزات باشد.
- نصب براکت: براکت‌های اختصاصی آنتن/مایکروویو (که با برج ارائه شده یا سفارشی ساخته شده‌اند) را به نقاط نصب از پیش تعیین شده روی بدنه برج یا سکوی تجهیزات وصل کنید. این براکت‌ها با استفاده از پیچ‌های با استحکام بالا (مطابق با استاندارد ISO 898 درجه 6.8/8.8) محکم می‌شوند تا از اتصال محکم به ساختار شبکه‌ای یا پایه‌های برج اطمینان حاصل شود.
- بالا بردن و موقعیت‌یابی دیش: از جرثقیل‌ها یا تجهیزات بالابر تخصصی برای بالا بردن دیش MW به ارتفاع مورد نظر (معمولاً در بخش‌های بالایی برج یا سکوی تجهیزات اختصاصی) استفاده کنید. اطمینان حاصل کنید که دیش با مسیر ارتباطی نقطه به نقطه مورد نظر هم‌تراز شده است (در صورت نیاز برای سمت و ارتفاع تنظیم کنید).
- محکم کردن دیش: دیش MW را با استفاده از سخت‌افزار سازگار به براکت‌های از پیش نصب شده وصل کنید و پیچ‌ها را با ابزارهای کالیبره شده به گشتاور مشخص شده سفت کنید. اطمینان حاصل کنید که دیش تراز و پایدار است و هیچ لرزش یا حرکتی ندارد.
- مسیردهی و ادغام کابل: کابل‌های سیگنال دیش را از طریق سینی‌های کابل یکپارچه برج عبور دهید تا از آسیب‌های محیطی محافظت شوند. کابل‌ها را به تجهیزات مربوطه (مانند فرستنده‌ها/گیرنده‌ها) در پایه برج یا سکوی میانی وصل کنید و از عایق‌بندی و ضد آب بودن مناسب اطمینان حاصل کنید.
- بازرسی نهایی: یک بررسی بصری انجام دهید تا تأیید شود که دیش به طور ایمن نصب شده است، براکت‌ها سالم هستند و کابل‌ها به درستی سازماندهی شده‌اند. انتقال سیگنال دیش را آزمایش کنید تا هم‌ترازی و عملکرد آن تأیید شود و در طول فرآیند پروتکل‌های ایمنی را رعایت کنید.
ساختار اصلی برج فولادی زاویه‌دار 4 پایه یک چارچوب خود ایستا است که برای پایداری و تحمل بار طراحی شده و از سه جزء اصلی تشکیل شده است:
- چهار پایه فولادی زاویه‌دار عمودی: عناصر اصلی تحمل بار، ساخته شده از فولاد سازه‌ای با کیفیت بالا (مانند Q235B، Q345B، Q420؛ مطابق با ASTM A36/A572) و در پیکربندی پایه مربعی چیده شده‌اند. این پایه‌ها وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می‌کنند.
- اتصالات خرپای شبکه‌ای: اعضای فولادی متقاطع (فولاد زاویه‌دار یا میله‌های شبکه‌ای) که چهار پایه را به صورت افقی و مورب به هم متصل می‌کنند. این سیستم خرپایی بارها را به طور مساوی در سراسر سازه توزیع می‌کند، سختی را افزایش می‌دهد و در برابر نیروهای جانبی (باد، فعالیت لرزه‌ای) مقاومت می‌کند و الگوی شبکه‌ای مشخصه برج را تشکیل می‌دهد.
- طراحی قاب مخروطی: برج به تدریج از پایه به سمت بالا باریک می‌شود (پهن‌تر در پایین، باریک‌تر در بالا)، یکپارچگی سازه‌ای را با تمرکز مواد در جایی که بارها سنگین‌تر هستند (در پایه) و کاهش مقاومت باد در ارتفاعات بالاتر بهینه می‌کند.
عناصر سازه‌ای تکمیلی (مانند سکوهای تجهیزات، نردبان‌های صعود و سینی‌های کابل) برای پشتیبانی از عملکرد عملی در چارچوب اصلی ادغام شده‌اند، اما چهار پایه عمودی و اتصالات خرپای شبکه‌ای ستون فقرات سازه‌ای برج را تشکیل می‌دهند.
الف. سکو
- هدف: به عنوان یک فضای کاری مرتفع و پایدار برای نصب، نگهداری یا بازرسی تجهیزات (مانند دیش‌های MW، آنتن‌های 5G، دستگاه‌های نظارتی) و اجزای برج عمل می‌کند. همچنین به عنوان یک نقطه استراحت ایمن برای کارگران در حین صعود عمل می‌کند.
- ویژگی‌های طراحی: معمولاً از فولاد گالوانیزه (مطابق با ASTM A123/ISO 1461 برای مقاومت در برابر خوردگی) ساخته شده و در ارتفاعات مشخص در ساختار شبکه‌ای برج ادغام می‌شود. سکوها ممکن است شامل نرده‌های ایمنی، سطوح ضد لغزش و دریچه‌های دسترسی برای اطمینان از ایمنی کارگران باشند. آنها برای تحمل وزن کارگران، ابزار و تجهیزات مهندسی شده‌اند و با ظرفیت تحمل بار کلی برج مطابقت دارند.
- سفارشی‌سازی: بر اساس نیازهای پروژه (مانند نزدیک نقاط نصب آنتن یا وسط برج برای نگهداری) می‌توان در ارتفاعات مختلف اضافه کرد.
ب. نردبان
- هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می‌دهد از برج بالا بروند تا به سکوها، تجهیزات یا بخش‌های بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
- ویژگی‌های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله‌های با فاصله یکنواخت (طبق استانداردهای ایمنی صنعتی) برای صعود راحت. ویژگی‌های ایمنی کلیدی شامل دستگیره‌ها، سیستم‌های توقف سقوط (مانند راهنمای کابل برای هارنس‌ها) و گاهی اوقات محفظه‌های قفس برای جلوگیری از سقوط است. نردبان به صورت عمودی به پایه‌ها یا خرپای شبکه‌ای برج متصل می‌شود و مسیری ایمن و پایدار را تضمین می‌کند.
- انطباق: مطابق با مقررات ایمنی و استانداردهای صنعتی (مانند TIA/EIA-222-G/F) طراحی شده است و اولویت را به حفاظت از کارگران در حین دسترسی عمودی می‌دهد.
در مجموع، سکو و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات و اجزای مرتفع، قابلیت استفاده برج را افزایش می‌دهند و از عملیات و نگهداری مداوم پشتیبانی می‌کنند.
گالوانیزه کردن یک عملیات سطحی حیاتی برای برج‌های شبکه‌ای فولادی زاویه‌دار 4 پایه است که مقاومت طولانی‌مدت در برابر خوردگی را برای مقاومت در برابر شرایط سخت بیرونی و افزایش عمر مفید برج به بیش از 20 سال فراهم می‌کند. در زیر یک نمای کلی ساده شده از آزمایش گالوانیزه آن آورده شده است:
1. اهداف اصلی آزمایش
- ضخامت پوشش کافی برای محافظت بادوام در برابر خوردگی را تضمین کنید.
- یکنواختی پوشش روی و چسبندگی قوی (جلوگیری از پوسته‌پوسته شدن/لایه لایه شدن) را تأیید کنید.
- عدم وجود نقص‌های حیاتی (مانند فولاد برهنه، ترک، حفره) را بررسی کنید.
- مطابق با استانداردهای بین‌المللی (ASTM A123، ISO 1461) باشید.
2. روش‌های کلیدی آزمایش (پس از کارخانه و پس از نصب انجام می‌شود)
- ضخامت پوشش: از ضخامت‌سنج‌های مغناطیسی (غیر مخرب) یا میکرومترها (فقط نمونه مخرب) استفاده کنید؛ حداقل 85 تا 120 میکرومتر (ضخیم‌تر برای محیط‌های خشن).
- چسبندگی: تست خمش (180 درجه)، تست چکش، یا تست برش متقاطع با چاقو - هیچ جداشدگی پوشش مجاز نیست.
- بازرسی بصری: فولاد برهنه، ترک، تجمع ناهموار روی، یا آلودگی را بررسی کنید؛ ناهنجاری‌های جزئی در صورتی که تأثیرگذار نباشند قابل قبول هستند.
- مقاومت در برابر خوردگی: تست اسپری نمک (ASTM B117/ISO 9227) برای 100 تا 500 ساعت (مقاومت در برابر زنگ قرمز)؛ قرار گرفتن در معرض طولانی‌مدت در میدان اختیاری است.
- تجزیه و تحلیل شیمیایی اختیاری: AAS/XRF برای تأیید خلوص روی ≥98% و تشخیص ناخالصی‌ها.
3. استانداردهای انطباق
رعایت ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، کدهای طراحی برج (TIA/EIA-222-G/F) و مقررات محلی.
4. بررسی‌های نقطه‌ای پس از نصب
- ضخامت را در اتصالات حیاتی دوباره اندازه‌گیری کنید.
- آسیب (خراش، فرورفتگی) را بررسی کرده و در صورت نیاز با رنگ غنی از روی لمس کنید.
- یکپارچگی پوشش را در سوراخ‌های پیچ و مناطق با سایش بالا تأیید کنید.
این آزمایش قابلیت اطمینان پوشش گالوانیزه را تضمین می‌کند و از عملکرد برج در کاربردهای زیرساختی پشتیبانی می‌کند.
بسته بندی و حمل و نقل
گواهینامه‌ها
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!
انواع محصول سفارشی و مزیت
برج خود ایستا
برج خود ایستا معمولاً برج 3 پایه یا 4 پایه است و جنس آن لوله فولادی یا فولاد زاویه‌دار است. در مورد اتصال، برج لوله‌ای با فلنج و برج فولادی زاویه‌دار با مهره و پیچ وصل می‌شود.
ویژگی‌ها:
1. ضریب بار باد کم، مقاومت در برابر باد قوی.
2. صرفه‌جویی در منابع زمین، موقعیت مکانی مناسب.
حمل و نقل و نصب آسان.
برج لوله فولادی
برج لوله‌ای به سازه فولادی بلند خود ایستا اشاره دارد که ستون برج آن از لوله‌های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است. ویژگی‌های اصلی آن این است که ستون برج سه لوله‌ای از لوله‌های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است که یک سازه بلند است و با فولاد زاویه‌دار متفاوت است.
برج پایه‌تکی
برج پایه‌تکی، یک نوع رایج است، با ظاهری زیبا، مساحت کمی از 9 تا 18 متر مربع را پوشش می‌دهد، مقرون به صرفه است و توسط اکثر سازه‌ها پذیرفته شده است. بدنه برج از مقطع منطقی‌تری استفاده می‌کند که از طریق پیچ با استحکام بالا یا همپوشانی (اتصال لغزشی) متصل می‌شود. نصب آسان دارد و می‌تواند با انواع سایت‌های میدانی پیچیده سازگار شود.
برج مهاردار
برج مهاردار ظاهری نو دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. برج مهاردار یک نوع رایج برج مخابراتی است که اقتصادی و کاربردی است. سبک‌تر و ارزان‌تر از بقیه است. برای مناطق جغرافیایی وسیع بسیار مناسب است.
برج نگهبانی
برج دیده‌بانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می‌شود و در چندین زمینه نقش مهمی ایفا می‌کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج‌های دیده‌بانی معمولاً از بدنه برج، سکوها، برج‌ها و نردبان‌ها تشکیل شده‌اند و دارای ساختارهای فشرده و بادوام هستند.
برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بایونیک است، که در پایه شبیه به یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار می‌گیرد، بخشی از طبیعت خواهد بود.
ویژگی‌ها:
1. ساختار نفیس و ظاهر زیبا.
2. پایداری سازه‌ای قوی و عمر کاری طولانی.
3. پوشش مساحت کم و اثر اقتصادی عالی.
خدمات ما
JIAYAO CO., LTD. یک تولید کننده حرفه‌ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه‌ترین راه‌حل‌ها و بهترین برج مخابراتی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده آمریکا، اروپا و 55 کشور دیگر صادر شده‌اند.
ما در طراحی و تولید برج فولادی زاویه‌دار، برج فولادی لوله‌ای، برج پایه‌تکی، برج درخت کاج، برج مهاردار و برج نگهبانی تخصص داریم. بخش‌های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش برج فولادی است. مواد اولیه ما از کارخانه‌های فولادسازی معروف در چین می‌آید: HBIS Group، Baowu Steel Group، Shougang Group.
