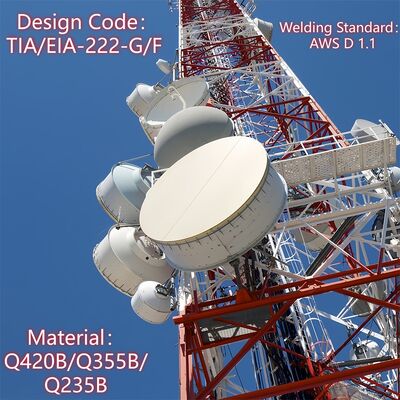

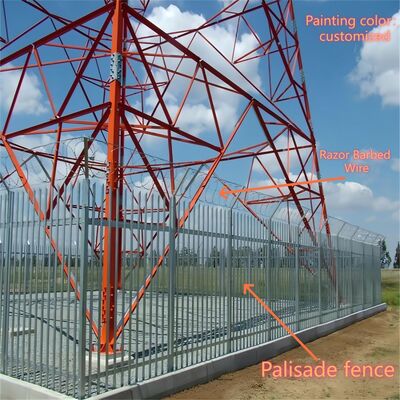

برج مخابراتی گالوانیزه گرم ضد خوردگی برای ایستگاه پایه ارتباطی محیط بیابانی خشک با استاندارد ASTM A123

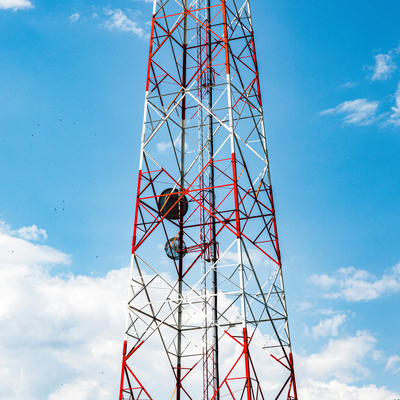

برج مشبک فولادی زاویه‌دار ۴ پایه یک سازه فولادی مستقل و با استحکام بالا است که برای پشتیبانی از زیرساخت‌های حیاتی طراحی شده است. این برج با قاب چهار پایه‌ی مربعی شکل و اتصالات مشبک ضربدری مشخص می‌شود و به عنوان ستون فقرات قابل اعتماد برای ارتباطات، انتقال برق و سایر کاربردهای صنعتی در سراسر جهان عمل می‌کند. برخلاف برج‌های مهاردار که برای پایداری به سیم‌های خارجی متکی هستند، این طرح خودایستا به طور مستقل می‌ایستد و آن را برای محیط‌های متنوع از مناطق شهری تا مناطق دورافتاده سازگار می‌کند.
برج مشبک فولادی زاویه‌دار ۴ پایه به عنوان سنگ بنای زیرساخت مدرن، دوام، تطبیق‌پذیری و کاربردی بودن را برای پاسخگویی به تقاضاهای فزاینده بخش‌های ارتباطات، انرژی و نظارت ترکیب می‌کند. طراحی بالغ و عملکرد قابل اعتماد آن را به گزینه‌ای ارجح برای پروژه‌های سراسر جهان تبدیل کرده است.
توضیحات محصول
جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه‌های گالوانیزه بسته‌بندی خواهد شد.
تحویل:در ۲۰ روز پس از پرداخت از بندر تیانجین ارسال می‌شود
اعضای برج: یک برج فولادی به چندین بسته تقسیم می‌شود.
پیچ و مهره: کیسه پاکروم.لون یا فولادی
ما در طراحی و ساخت برج‌های فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیده‌بانی و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:
| طراحی |
| ۱. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| فولاد سازه |
| ۲. درجه |
فولاد نرم |
فولاد با استحکام بالا |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| ۳. سرعت باد طراحی |
تا ۲۵۰ کیلومتر در ساعت |
| ۴. انحراف مجاز |
۰.۵ ~۱.۰ درجه در سرعت عملیاتی |
| ۵. استحکام کششی (Mpa) |
۳۶۰~۵۱۰ |
۴۷۰~۶۳۰ |
| ۶. استحکام تسلیم (t≤۱۶mm) (Mpa) |
۲۳۵ |
۳۵۵ |
| ۷. ازدیاد طول (%) |
۲۰ |
۲۴ |
| ۸. استحکام ضربه KV (J) |
۲۷(۲۰ درجه سانتیگراد)---Q235B(S235JR) |
۲۷(۲۰ درجه سانتیگراد)---Q345B(S355JR) |
| |
۲۷(۰ درجه سانتیگراد)---Q235C(S235J0) |
۲۷(۰ درجه سانتیگراد)---Q345C(S355J0) |
| |
۲۷(-۲۰ درجه سانتیگراد)---Q235D(S235J2) |
۲۷(-۲۰ درجه سانتیگراد)---Q345D(S355J2) |
| پیچ و مهره |
| ۹. درجه |
درجه ۴.۸، ۶.۸، ۸.۸ |
| ۱۰. استانداردهای خواص مکانیکی |
| ۱۰.۱ پیچ‌ها |
ISO 898-1 |
| ۱۰.۲ مهره‌ها |
ISO 898-2 |
| ۱۰.۳ واشرها |
ISO 6507-1 |
| ۱۱. استانداردهای ابعاد |
| ۱۱.۱ پیچ‌ها |
DIN7990, DIN931, DIN933 |
| ۱۱.۲ مهره‌ها |
ISO4032, ISO4034 |
| ۱۱.۳ واشرها |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| ۱۲. روش |
جوشکاری قوسی با محافظ CO2 و جوشکاری زیرپودری (SAW) |
| ۱۳. استاندارد |
AWS D1.1 |
| علامت گذاری |
| ۱۴. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزه کردن |
| ۱۵. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| ۱۶. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |
| آزمایش |
| ۱۷. آزمایش کارخانه |
آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد،
آزمایش پریست، آزمایش چکش
|
ساختار مشبک برج فولادی زاویه‌دار ۴ پایه یک چارچوب ضربدری و خرپایی است که پایه‌های زاویه‌دار فولادی عمودی چهارگانه برج را به هم متصل می‌کند. این ساختار که از اعضای فولادی متصل به هم (معمولاً فولاد زاویه‌دار یا میله‌های مشبک) تشکیل شده است، الگوی شبکه‌ای را تشکیل می‌دهد که بارها - از جمله وزن خود برج، وزن تجهیزات، باد، نیروهای لرزه‌ای و بارهای یخ - را به طور مساوی در هر چهار پایه توزیع می‌کند. این ساختار در سراسر ارتفاع برج ادغام شده و طرح مخروطی برج (عریض‌تر در پایه، باریک‌تر در بالا) را برای افزایش یکپارچگی سازه‌ای و پایداری تکمیل می‌کند. پیکربندی مشبک، استحکام بالا را با عملکرد سبک وزن متعادل می‌کند و مصرف مواد را به حداقل می‌رساند و در عین حال ظرفیت تحمل بار و مقاومت در برابر شرایط محیطی شدید را به حداکثر می‌رساند. همچنین جریان هوا را تسهیل می‌کند و مقاومت باد را کاهش می‌دهد و پایداری کلی برج را بیشتر بهبود می‌بخشد.
نصب دیش مایکروویو بر روی برج فولادی زاویه‌دار ۴ پایه از یک فرآیند سیستماتیک و مطابق با ایمنی پیروی می‌کند:
- آماده‌سازی پیش از نصب: ظرفیت باربری برج را برای اطمینان از اینکه می‌تواند وزن دیش مایکروویو (شامل دیش، براکت نصب و سخت‌افزار مربوطه) را تحمل کند، تأیید کنید. بررسی کنید که طراحی برج مطابق با استانداردهای مربوطه (مانند TIA/EIA-222-G/F) برای نصب تجهیزات باشد.
- نصب براکت: براکت‌های مخصوص آنتن/مایکروویو (که با برج ارائه شده یا سفارشی ساخته شده‌اند) را به نقاط نصب از پیش تعیین شده روی بدنه برج یا سکوی تجهیزات وصل کنید. این براکت‌ها با استفاده از پیچ‌های با استحکام بالا (مطابق با ISO 898 درجه ۶.۸/۸.۸) محکم می‌شوند تا از اتصال محکم به ساختار مشبک یا پایه‌های برج اطمینان حاصل شود.
- بالا بردن و موقعیت‌یابی دیش: از جرثقیل‌ها یا تجهیزات بالابر مخصوص برای بالا بردن دیش مایکروویو به ارتفاع مورد نظر (معمولاً در بخش‌های بالایی برج یا سکوی تجهیزات اختصاصی) استفاده کنید. اطمینان حاصل کنید که دیش با مسیر ارتباطی نقطه به نقطه مورد نظر هم‌تراز شده است (در صورت نیاز برای سمت و ارتفاع تنظیم کنید).
- محکم کردن دیش: دیش مایکروویو را با استفاده از سخت‌افزار سازگار به براکت‌های از پیش نصب شده وصل کنید و پیچ‌ها را با ابزار کالیبره شده به گشتاور مشخص شده سفت کنید. اطمینان حاصل کنید که دیش تراز و پایدار است و هیچ لرزش یا حرکتی ندارد.
- مسیردهی و ادغام کابل: کابل‌های سیگنال دیش را از طریق سینی‌های کابل یکپارچه برج عبور دهید تا از آسیب‌های محیطی محافظت شوند. کابل‌ها را به تجهیزات مربوطه (مانند فرستنده‌ها/گیرنده‌ها) در پایه برج یا سکوی میانی وصل کنید و از عایق‌بندی و ضد آب بودن مناسب اطمینان حاصل کنید.
- بازرسی نهایی: یک بررسی بصری انجام دهید تا تأیید شود که دیش به طور ایمن نصب شده است، براکت‌ها سالم هستند و کابل‌ها به درستی سازماندهی شده‌اند. انتقال سیگنال دیش را آزمایش کنید تا هم‌ترازی و عملکرد آن تأیید شود و در طول فرآیند پروتکل‌های ایمنی را رعایت کنید.

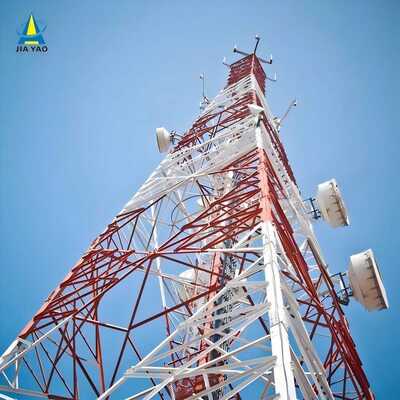

ساختار اصلی برج فولادی زاویه‌دار ۴ پایه یک چارچوب خودایستا است که برای پایداری و تحمل بار طراحی شده و از سه جزء اصلی تشکیل شده است:
- چهار پایه فولادی زاویه‌دار عمودی: عناصر اصلی تحمل بار، ساخته شده از فولاد سازه‌ای با کیفیت بالا (مانند Q235B، Q345B، Q420؛ مطابق با ASTM A36/A572) و در پیکربندی پایه مربعی چیده شده‌اند. این پایه‌ها وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می‌کنند.
- اتصالات خرپایی مشبک: اعضای فولادی ضربدری (فولاد زاویه‌دار یا میله‌های مشبک) که چهار پایه را به صورت افقی و مورب به هم پیوند می‌دهند. این سیستم خرپایی بارها را به طور مساوی در سراسر سازه توزیع می‌کند، استحکام را افزایش می‌دهد و در برابر نیروهای جانبی (باد، فعالیت لرزه‌ای) مقاومت می‌کند و الگوی مشبک مشخصه برج را تشکیل می‌دهد.
- طراحی قاب مخروطی: برج به تدریج از پایه به سمت بالا باریک می‌شود (در پایین عریض‌تر، در بالا باریک‌تر)، که با متمرکز کردن مواد در جایی که بارها سنگین‌تر هستند (در پایه) و کاهش مقاومت باد در ارتفاعات بالاتر، یکپارچگی سازه‌ای را بهینه می‌کند.
عناصر سازه‌ای تکمیلی (مانند سکوهای تجهیزات، نردبان‌های صعود و سینی‌های کابل) برای پشتیبانی از عملکرد عملی در چارچوب اصلی ادغام شده‌اند، اما چهار پایه عمودی و اتصالات خرپایی مشبک، ستون فقرات سازه‌ای برج را تشکیل می‌دهند.
الف. سکو
- هدف: به عنوان یک فضای کاری مرتفع و پایدار برای نصب، نگهداری یا بازرسی تجهیزات (مانند دیش‌های مایکروویو، آنتن‌های ۵G، دستگاه‌های نظارتی) و اجزای برج عمل می‌کند. همچنین نقطه استراحت امنی برای کارگران در حین صعود فراهم می‌کند.
- ویژگی‌های طراحی: معمولاً از فولاد گالوانیزه (مطابق با ASTM A123/ISO 1461 برای مقاومت در برابر خوردگی) ساخته شده و در ارتفاعات مشخص در ساختار مشبک برج ادغام می‌شود. سکوها ممکن است شامل نرده‌های ایمنی، سطوح ضد لغزش و دریچه‌های دسترسی برای اطمینان از ایمنی کارگران باشند. آنها برای تحمل وزن کارگران، ابزار و تجهیزات مهندسی شده‌اند و با ظرفیت باربری کلی برج مطابقت دارند.
- سفارشی‌سازی: بر اساس نیازهای پروژه (مانند نزدیک نقاط نصب آنتن یا وسط برج برای نگهداری) می‌توان در ارتفاعات مختلف اضافه کرد.
ب. نردبان
- هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می‌دهد از برج بالا بروند تا به سکوها، تجهیزات یا بخش‌های بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
- ویژگی‌های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله‌های با فاصله یکنواخت (طبق استانداردهای ایمنی صنعتی) برای صعود راحت. ویژگی‌های ایمنی کلیدی شامل دستگیره‌ها، سیستم‌های توقف سقوط (مانند راهنمای کابل برای هارنس‌ها) و گاهی اوقات محفظه‌های قفس برای جلوگیری از سقوط است. نردبان به صورت عمودی به پایه‌ها یا خرپای مشبک برج متصل می‌شود و مسیری امن و پایدار را تضمین می‌کند.
- انطباق: مطابق با مقررات ایمنی و استانداردهای صنعتی (مانند TIA/EIA-222-G/F) طراحی شده است و اولویت را به حفاظت از کارگران در حین دسترسی عمودی می‌دهد.
در مجموع، سکو و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات و اجزای مرتفع، قابلیت استفاده برج را افزایش می‌دهند و از عملیات و نگهداری مداوم پشتیبانی می‌کنند.

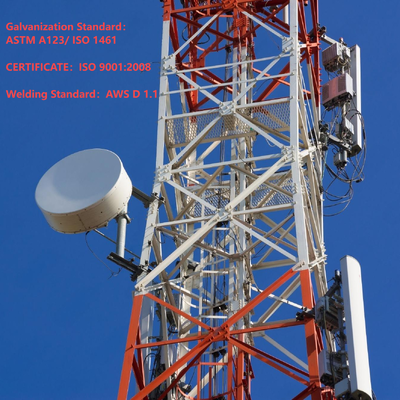

گالوانیزه کردن یک عملیات سطحی حیاتی برای برج‌های مشبک فولادی زاویه‌دار ۴ پایه است که مقاومت طولانی‌مدت در برابر خوردگی را برای مقاومت در برابر شرایط سخت محیطی و افزایش عمر مفید برج به بیش از ۲۰ سال فراهم می‌کند. در زیر یک نمای کلی ساده شده از آزمایش گالوانیزه آن آورده شده است:
۱. اهداف اصلی آزمایش
- اطمینان از ضخامت کافی پوشش برای محافظت بادوام در برابر خوردگی.
- تأیید یکنواختی پوشش روی و چسبندگی قوی (جلوگیری از پوسته‌پوسته شدن/جدا شدن).
- بررسی عدم وجود نقص‌های حیاتی (مانند فولاد برهنه، ترک، حفره).
- انطباق با استانداردهای بین‌المللی (ASTM A123، ISO 1461).
۲. روش‌های کلیدی آزمایش (انجام شده پس از کارخانه و پس از نصب)
- ضخامت پوشش: استفاده از ضخامت‌سنج‌های مغناطیسی (غیر مخرب) یا میکرومترها (فقط نمونه مخرب)؛ حداقل ۸۵-۱۲۰ میکرومتر (ضخیم‌تر برای محیط‌های سخت).
- چسبندگی: آزمایش خمش (۱۸۰ درجه)، آزمایش چکش، یا آزمایش خراش متقاطع با چاقو - هیچ جداشدگی پوشش مجاز نیست.
- بازرسی بصری: بررسی فولاد برهنه، ترک، تجمع ناهموار روی، یا آلودگی؛ ناهمواری‌های جزئی در صورتی که تأثیرگذار نباشند قابل قبول هستند.
- مقاومت در برابر خوردگی: آزمایش اسپری نمک (ASTM B117/ISO 9227) برای ۱۰۰-۵۰۰ ساعت (مقاومت در برابر زنگ قرمز)؛ قرار گرفتن در معرض طولانی‌مدت در میدان اختیاری.
- تجزیه و تحلیل شیمیایی اختیاری: AAS/XRF برای تأیید خلوص روی ≥۹۸٪ و تشخیص ناخالصی‌ها.
۳. استانداردهای انطباق
رعایت ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، کدهای طراحی برج (TIA/EIA-222-G/F) و مقررات محلی.
۴. بررسی‌های نقطه‌ای پس از نصب
- اندازه‌گیری مجدد ضخامت در اتصالات حیاتی.
- بررسی آسیب (خراش، فرورفتگی) و در صورت نیاز با رنگ غنی از روی ترمیم کنید.
- تأیید یکپارچگی پوشش در سوراخ‌های پیچ و مناطق با سایش بالا.
این آزمایش قابلیت اطمینان پوشش گالوانیزه را تضمین می‌کند و از عملکرد برج در کاربردهای زیرساختی پشتیبانی می‌کند.
بسته بندی و حمل و نقل
گواهینامه‌ها
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!
انواع محصول سفارشی و مزیت
برج خودایستا
برج خودایستا معمولاً برج ۳ پایه یا ۴ پایه است و جنس آن لوله فولادی یا فولاد زاویه‌دار است. در مورد اتصال، برج لوله‌ای با فلنج و برج فولادی زاویه‌دار با مهره و پیچ متصل می‌شود.
ویژگی‌ها:
۱. ضریب بار باد کم، مقاومت در برابر باد قوی.
۲. صرفه‌جویی در منابع زمین، موقعیت مکانی مناسب.
حمل و نقل و نصب آسان.
برج لوله فولادی
برج لوله‌ای به سازه فولادی بلند خودایستا اشاره دارد که ستون برج از لوله‌های فولادی و بخش بدنه برج به شکل مثلثی ساخته شده است. ویژگی‌های اصلی آن این است که سه ستون برج لوله‌ای از لوله‌های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است که یک سازه بلند فولادی متفاوت از فولاد زاویه‌دار است.
برج تک‌قطبی
برج تک‌قطبی، یک نوع رایج است، با ظاهری زیبا، مساحت ۹ تا ۱۸ متر مربع را پوشش می‌دهد، مقرون به صرفه است و توسط اکثر سازه‌ها پذیرفته شده است. بدنه برج از مقطع منطقی‌تری استفاده می‌کند که از طریق پیچ با استحکام بالا یا همپوشانی (اتصال لغزشی) متصل می‌شود. دارای ویژگی‌های نصب آسان است و می‌تواند با انواع سایت‌های میدانی پیچیده سازگار شود.
برج مهاردار
برج مهاردار ظاهری نو دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. برج مهاردار یک نوع رایج برج مخابراتی است که اقتصادی و کاربردی است. سبک‌تر و ارزان‌تر از بقیه است. برای مناطق جغرافیایی وسیع بسیار مناسب است.
برج نگهبانی
برج دیده‌بانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می‌شود و نقش مهمی در چندین زمینه ایفا می‌کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج‌های دیده‌بانی معمولاً از بدنه برج، سکوها، برج‌ها و نردبان‌ها تشکیل شده‌اند و دارای ساختارهای فشرده و بادوام هستند.
برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بایونیک است، که در پایه مانند یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار می‌گیرد، بخشی از طبیعت خواهد بود.
ویژگی‌ها:
۱. ساختار نفیس و ظاهر زیبا.
۲. پایداری سازه‌ای قوی و عمر کاری طولانی.
۳. پوشش مساحت کم و اثر اقتصادی عالی.
خدمات ما

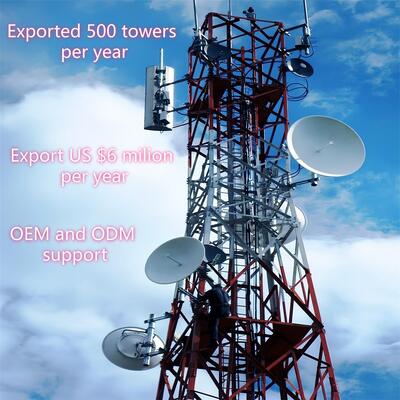

شرکت JIAYAO CO., LTD. یک تولید کننده حرفه‌ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه‌ترین راه‌حل‌ها و بهترین برج مخابراتی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و ۵۵ کشور دیگر صادر شده‌اند.
ما در طراحی و ساخت برج فولادی زاویه‌دار، برج فولادی لوله‌ای، برج تک‌قطبی، برج درخت کاج، برج مهاردار و برج نگهبانی تخصص داریم. بخش‌های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش برج فولادی است. مواد اولیه ما از کارخانه‌های فولادسازی معروف در چین می‌آید: گروه HBIS، گروه فولاد Baowu، گروه Shougang.
در صورت نیاز، ما ۲۴ ساعت شبانه‌روز از شما استقبال می‌کنیم!
