شرکت JIAYAO CO، LTD.
برج فولادي زاويه دار سه پاهمتعلق به حوزه فنی تولید تجهیزات ارتباطی است، به ویژه مربوط به یک برج ارتباطی بی سیم مثلث است، شامل بدن برج، عصاره برق،بدن برج توسط بازوی مثلث برج ساخته شده است، پای برج از بدن برج بر روی زمین ثابت است، عصا صاعقه از بالای بدن برج کشیده می شود، بدن برج دور بدن برج با شیب برابر یا شیب یک بار متغیر است،بخش متقاطع بدن برج از فولاد زاویه ای است، مثلث معادل ساختار محفظه چوبی، بدن برج با چندین پلت فرم عملیاتی به ترتیب از بالا به پایین فراهم شده است.مدل بهره وری نشان می دهد که یک برج ارتباطات بی سیم مثلثی دارای مزایای ایمنی و قابلیت اطمینان است، و ساختار ساده.
توضیحات محصول
| طراحی |
| 1کد طراحی |
ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1 |
| فولاد ساختاری |
| 2. درجه |
فولاد نرم |
فولاد کششی بالا |
| GB/T 700:Q235B، Q235C، Q235D |
GB/T1591:Q355B، Q355C، Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR، S235J0,S235J2 |
EN10025: S355JR، S355J0,S355J2 |
| 3. سرعت باد طراحی شده |
تا 250 کیلومتر در ساعت |
| 4انحراف مجاز |
0.5 ~ 1.0 درجه @ سرعت عملیاتی |
| 5قدرت کششی (Mpa) |
۳۶۰ تا ۵۱۰ |
۴۷۰ تا ۶۳۰ |
| 6. مقاومت کششی (t≤16mm) (Mpa) |
235 |
355 |
| 7طول کششی (در درصد) |
20 |
24 |
| 8قدرت ضربه KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| بولت ها و مغز ها |
| 9. درجه |
درجه 48، 6.8، 8.8 |
| 10استانداردهای خواص مکانیکی |
| 10.1 پیچ ها |
ISO 898-1 |
| 10.2 آجیل |
ISO 898-2 |
| 10.3 ماشین لباسشویی |
ISO 6507-1 |
| 11استانداردهای ابعاد |
| 11.1 پیچ ها |
DIN7990, DIN931, DIN933 |
| 11.2 آجیل |
ISO4032، ISO4034 |
| 11.3 ماشین لباسشویی |
DIN7989، DIN127B، ISO7091 |
| جوشکاری |
| 12روش |
جوش قوس محافظت شده CO2 و جوش قوس غرق شده ((SAW)) |
| 13. استاندارد |
AWS D11 |
| گالوانیزاسیون |
| 14استاندارد گالوانیزه کردن قطعات فولادی |
ISO 1461 یا ASTM A123 |
| 15استاندارد گالوانیزاسیون بولت ها و مغز ها |
ISO 1461 یا ASTM A153 |
برج فولادي زاويه دار سه پاه چيست؟
بدن یک برج فولادی زاویه ای سه پایی، ساختار اصلی حمل کننده برج است که با پیکربندی مثلث (مانند هرم) مشخص می شود.آن را از سه پای افقی فولاد (یا ستون) متصل در بالا تشکیل شده است، با اعضای اتصال زاویه ای فولادی اضافی که پاها را در کل ارتفاع متصل می کنند. به طور معمول از بخش های فولادی گالوانیزه ساخته شده است.بدن طراحی شده است تا به طور کارآمد به هر دو بار عمودی تحمل کند (e.به عنوان مثال، وزن آنتن ها، تجهیزات و برج خود) و بار افقی (به عنوان مثال، باد، برف، یا نیروهای لرزه ای). طراحی زاویه ای و چارچوب مثلثی آن ثبات استثنایی را فراهم می کند،حتی در شرایط محیط زیست سخت، در حالی که فولاد گالوانیزه مقاومت در برابر خوردگی و دوام طولانی مدت را تضمین می کند.یا تجهیزات نظارتی.
پاي برج فولادي زاويه دار سه پاه چيست؟
"پایان" یک برج فولادی زاویه ای سه پایانه به بخش پایه هر پای عمودی اشاره دارد که با پایه برج در ارتباط است.این یک قطعه حیاتی است که مسئول انتقال کل وزن برج و بار آن است (تجهیزات)، باد، و غیره) به پایه های زیربنایی، اطمینان از ساختار است به طور ایمن به زمین لنگر. پاهای به طور معمول با صفحات اتصال، بولت،یا نقاط لنگر که به طور محکم به پایه بتنی یا تقویت شده متصل می شوند. ساخته شده از فولاد گالوانیزه با قدرت بالا (مطابق با بدن برج) ، پاهای طراحی شده برای مقاومت در برابر برش، تنش و فشرده سازی نیروهایجلوگیری از جابجایی یا سقوط برجطراحی آنها با توجه به شرایط زمین شناسی سایت طراحی شده است، اطمینان از سازگاری با پایه برای حداکثر ثبات.

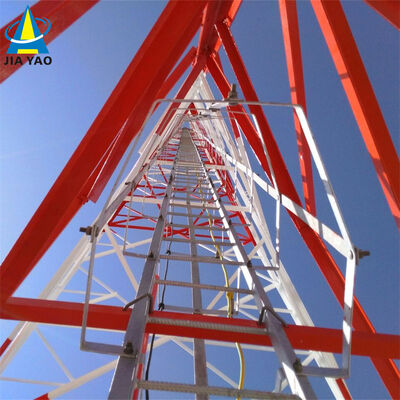

نردبان و سینی کابل از برج فولادی زاویه ای سه پای چیست؟
- نردبان: یک قطعه دسترسی ایمنی نصب شده در امتداد بدن برج، که یک مسیر امن را برای کارگران فراهم می کند تا برای نصب، نگهداری یا بازرسی به بالای (یا سیستم عامل های متوسط) بالا بروند.نردبان ها به طور معمول از فولاد گالوانیزه برای مقاومت در برابر خوردگی و قدرت ساخته شده اند، با پله هایی که در فواصل استاندارد برای صعود راحت قرار دارند. آنها ممکن است شامل ویژگی های ایمنی مانند دستبندها، سیستم های توقف سقوط یا محفظه های قفس برای محافظت از کارگران از سقوط باشند.
- سینی کابل: یک کانال ساختاری یا سینی نصب شده بر روی بدن برج، طراحی شده برای سازماندهی، پشتیبانی و محافظت از کابل ها (به عنوان مثال، کابل های ارتباطی، کابل های برق،یا سیم های سیگنال) که بین پایه برج و تجهیزات در بالای آن می گذردسینی های کابل، کابل ها را مرتب نگه می دارند، از پیچیدگی یا آسیب ناشی از عوامل محیطی (بادها، باران، اشعه UV) جلوگیری می کنند و دسترسی آسان به تعمیر و نگهداری را تسهیل می کنند.آنها اغلب از فولاد گالوانیزه ساخته شده اند تا دوام و سازگاری با طراحی مقاوم در برابر خوردگی برج را تضمین کنند.. با هم، نردبان و سینی کابل عملکرد برج را با امکان دسترسی ایمن و مدیریت موثر کابل افزایش می دهند.
چطور برج فولادي زاويه دار سه پاهايي نصب کنيم؟
نصب یک برج زاویه ای فولادی سه پایه از یک فرآیند سیستماتیک و متمرکز بر ایمنی پیروی می کند:
- بررسی سایت و آماده سازی پایهاول، انجام یک بررسی دقیق از محل برای تعیین موقعیت مطلوب، ارزیابی شرایط زمین شناسی و شناسایی محدودیت های محیطی یا ساختاری احتمالی (به عنوان مثال سرعت باد، سرعت آب و هوا)فعالیت لرزه ای)سپس، یک پایه قوی (معمولا بتن یا بتن تقویت شده) را با توجه به وزن برج و الزامات بارسازی بسازید.پایه باید صاف و محکم به زمین چسبیده باشد تا پای برج را پشتیبانی کند.
- مونتاژ قطعات برج: حمل قطعات از پیش ساخته شده (پاهای فولادی، اجزای اتصال، نردبان، سینی کابل) به محل.اعضای اتصال زاویه ای را برای تشکیل ساختار هرم متصل کنید، و نصب اجزای کمکی مانند نردبان و سینی کابل در طول مونتاژ.
- ساخت برج: از جرثقیل ها یا تجهیزات مخصوص بلند کردن برای بلند کردن برج (یا بخش هایی از آن، برای برج های بلندتر) به حالت عمودی استفاده کنید.پا های برج را با دقت با نقاط لنگر پایه ها هماهنگ کنید و آنها را با استفاده از بولت ها یا لنگرها برای قفل کردن برج در جای خود ثابت کنید.
- نصب تجهیزات: نصب تجهیزات مورد نظر (به عنوان مثال، آنتن ها، بشقاب های مایکروویو، خطوط انتقال برق) در بستر بالای برج یا نقاط نصب تعیین شده.کابل های مسیر از طریق سینی کابل های از پیش نصب شده، متصل کردن تجهیزات به پایگاه
- کنترل کیفیت و کنترل ایمنی: انجام بازرسی های کیفیت دقیق برای تأیید یکپارچگی ساختاری برج (به عنوان مثال، محکم بودن بولت ها، تراز اجزای، مقاومت در برابر خوردگی).اجرای پروتکل های ایمنی در سراسر نصب (e.به عنوان مثال، حفاظت از سقوط برای کارگران، آزمایش بار تجهیزات) برای اطمینان از انطباق با استانداردهای صنعت.و تمام سیستم ها طبق برنامه کار می کنند..
آزمایش برج زاویه ای فولادی گالوانیزه
گالوانیزاسیون یک فرآیند حیاتی برای برج های فولادی زاویه ای (مانند برج های فولادی زاویه ای سه پای) است، زیرا مقاومت در برابر خوردگی را فراهم می کند و طول عمر ساختاری را در فضای باز افزایش می دهد.محیط های خشن (eبرای اطمینان از اینکه پوشش گالوانیزه با استانداردهای کیفیت مطابقت دارد و عملکردی را که مورد نیاز است، انجام می دهد،مجموعه ای از روش های آزمایش دقیق انجام می شوددر زیر یک مرور کلی دقیق از تست گالوانیزه برای برج های فولادی زاویه ای است:
1اهداف اصلی آزمایش گالوانیزه
اهداف اصلی آزمایش این است که:
ضخامت مناسب پوشش (برای اطمینان از حفاظت طولانی مدت از خوردگی)
یکنواخت بودن و چسبندگی پوشش روی (برای جلوگیری از پوسته شدن یا پوسته شدن).
عدم وجود نقص (به عنوان مثال، ترک ها، حفره ها، لکه های برهنه یا تجمع بیش از حد روی)
مقاومت در برابر خوردگی (برای تایید اینکه پوشش می تواند در برابر تخریب محیط زیست مقاومت کند).
2روش های اصلی آزمایش برای برج های فولاد زاویه ای گالوانیزه
آزمایش به طور معمول در دو مرحله انجام می شود: پس از گالوانیزاسیون کارخانه (در اجزای فردی مانند پاها، اعضای اتصال،یا پله های نردبان) و بعد از نصب (بررسی محل در برج مونتاژ شده)رایج ترین روش ها عبارتند از:
A. اندازه گیری ضخامت پوشش
ضخامت پوشش روی به طور مستقیم بر مقاومت در برابر خوردگی تاثیر می گذارد، یک لایه خیلی نازک زود شکست می خورد، در حالی که ضخامت بیش از حد ممکن است باعث شکنندگی یا عدم تناسب اجزای شود.
استانداردهای آزمایش: مطابق با استانداردهای بین المللی مانند ASTM A123 (برای گالوانیزه کردن فولاد ساختاری) یا ISO 1461 (برای پوشش های گالوانیزه شده گرم بر روی محصولات آهن و فولاد).
ابزار آزمایش:
اندازه گیری ضخامت مغناطیسی: گسترده ترین روش غیر مخرب استفاده می شود. فاصله بین یک سنج مغناطیسی و بستر فولاد را اندازه گیری می کند و ضخامت پوشش را محاسبه می کند.اندازه گیری ها در چندین نقطه انجام می شود (eبه عنوان مثال، ۳۵ لکه در هر متر مربع) در هر جزء، با تمرکز بر مناطق با استرس بالا (به عنوان مثال، مفاصل پا، سوراخ های بولت) و مناطق سخت برای پوشش.
میکرومتر (تخریبی): برای تأیید یک بخش کوچک از قطعه ممکن است برش داده شود و ضخامت پوشش به طور مستقیم با میکرومتر اندازه گیری می شود (فقط برای آزمایش نمونه استفاده می شود،قطعات نهفته).
معیارهای پذیرش: ضخامت حداقل معمولی برای اجزای فولادی ساختاری، بسته به ضخامت فولادی و کاربرد (به عنوان مثال،برج ها در مناطق ساحلی یا صنعتی ممکن است نیاز به پوشش ضخیم تری داشته باشند).
B. آزمایش چسبندگی (قوه پیوند)
یک پیوند قوی بین پوشش روی و بستر فولادی جلوگیری از پوست در طول حمل و نقل، نصب، یا قرار گرفتن در معرض استرس مکانیکی (به عنوان مثال، ارتعاش ناشی از باد).
تست خم: یک نمونه از فولاد گالوانیزه (به عنوان مثال، یک بخش از فولاد زاویه ای) 180 ° در اطراف یک mandrel خم می شود (قطر متناسب با ضخامت فولاد).پوشش برای ترک ها بررسی می شود.جدا شدن از فولاد قابل قبول نیست.
آزمایش چکش: چکش با وزن (معمولاً 0.5 ‰ 1 کیلوگرم) به شدت در نقاط مختلف بر روی پوشش ضربه می زند. پوشش نباید پاره شود، پوست شود،یا بلند کردن فقط شکاف های جزئی (بدون افشای بستر فولادی) مجاز است.
آزمایش چاقو: از یک چاقو تیز و بدون نوار استفاده می شود تا یک برش متقاطع (نمونه شبکه) در پوشش ایجاد شود. نوار چسب روی برش اعمال می شود و به سرعت جدا می شود.حداقل حذف پوشش (در صورت وجود) مجاز است..
ج. بررسی نقص های بصری و سطحی
بازرسی بصری نقص های آشکار را شناسایی می کند که یکپارچگی پوشش را به خطر می اندازد.
روش: هر قطعه گالوانیزه (و برج جمع شده) را با چشم غیرمسلح یا یک شیشه بزرگ کننده (بزرگ سازی 10 برابر) برای:
لکه های برهنه (فولاد در معرض) ، حفره ها یا سوراخ های سوزن.
ترک ها، تاول ها یا تجمع ناهموار روی روی (به عنوان مثال، "روان" یا "قطره" از گالوانیزاسیون نادرست).
آلودگی (به عنوان مثال، لایه های روغن، کثافت یا اکسید زیر پوشش).
معیارهای پذیرش: هیچ فولاد برهنه ای نباید قابل مشاهده باشد؛ ناهنجاری های سطحی جزئی (به عنوان مثال، گره های کوچک روی) قابل قبول است اگر بر تناسب قطعات یا عملکرد ساختاری تأثیر بگذارد.
D. آزمایش مقاومت در برابر خوردگی
این توانایی پوشش را در برابر زنگ و تخریب در طول زمان تأیید می کند.
آزمایش اسپری نمک (مه): یک آزمایش خوردگی شتاب دهنده رایج (بر اساس ASTM B117 یا ISO 9227).نمونه های گالوانیزه در یک اتاق قرار داده می شوند که در آن یک مه مستمر از 5٪ کلرید سدیم (آب نمک) در دمای کنترل شده (35 °C) اسپری می شود.نمونه ها به طور دوره ای (به عنوان مثال، پس از 24، 48، 100 یا 500 ساعت) برای نشانه های زنگ قرمز (تخلیه فولاد) یا زنگ سفید (اکسید زنک) بررسی می شوند.
پذیرش: برای برج های ساختاری، پوشش باید حداقل 100 تا 500 ساعت (با توجه به محیط کاربرد) در برابر زنگ قرمز مقاومت کند.زنگ سفید (یک لایه موقتی از اکسید روی) طبیعی است و نشان دهنده خرابی نیست، اما نباید بیش از حد گسترش یابد.
آزمایش قرار گرفتن در میدان: آزمایش طولانی مدت شامل نصب اجزای نمونه در محیط مورد نظر برج (به عنوان مثال ساحلی، بیابان،یا مناطق صنعتی) و نظارت بر خوردگی در طول ماه ها یا سال هااین عملکرد دنیای واقعی را تایید می کند.
E. تجزیه و تحلیل ترکیب شیمیایی (اختیاری)
برای اطمینان از اینکه پوشش روی با استانداردهای خلوص مطابقت دارد، ممکن است تجزیه و تحلیل شیمیایی بر روی حمام گالوانیزه یا نمونه های پوشش انجام شود.
روش آزمایش: اسپکتروسکوپی جذب اتمی (AAS) یا فلورسنت اشعه ایکس (XRF) برای اندازه گیری محتوای روی (معمولا ≥98٪ روی خالص برای گالوانیزهای گرم) و تشخیص ناخالصی ها (به عنوان مثال سرب،آهن) که می تواند کیفیت پوشش را کاهش دهد.
3استانداردهای آزمایش و انطباق
آزمایش گالوانیزاسیون برای برج های زاویه ای فولادی باید مطابق با استانداردهای خاص صنعت باشد تا ثبات و قابلیت اطمینان را تضمین کند:
استانداردهای ASTM: ASTM A123 (گالوانیزاسیون گرم) ، ASTM B117 (آزمایش اسپری نمک) ، ASTM A817 (فولاد گالوانیزه برای برج های انتقال)
استانداردهای ISO: ISO 1461 (پوشش گالوانیزه) ، ISO 9227 (بررسی اسپری نمک).
استانداردهای محلی/صنعت خاص: برای برج های مخابراتی یا انتقال برق، ممکن است الزامات اضافی توسط سازمان های نظارتی تعیین شود (به عنوان مثال، IEEE برای زیرساخت های برق،ITU برای برج های مخابراتی) یا مشخصات پروژه.
4تست بعد از نصب
پس از جمع آوری و نصب برج، چک های نقطه ای انجام می شود تا تأیید شود که پوشش گالوانیزه در طول حمل و نقل، بلند کردن یا مونتاژ آسیب ندیده است:
ضخامت پوشش را در مفاصل بحرانی دوباره اندازه گیری کنید (به عنوان مثال، اتصال پای به پایه، اتصال نردبان).
بررسی خراش ها، شکاف ها و یا خیس شدن هایی که ممکن است زیربنای فولاد را در معرض قرار داده باشند (اگر آسیب جزئی باشد با رنگ غنی از روی تزئین شود).
بررسی کنید که سوراخ های بولت و نقاط اتصال (مناطق فرسایش بالا) ضخامت پوشش کافی را حفظ می کنند.
خلاصه
آزمایش گالوانیزه برای برج های فولادی زاویه ای یک فرآیند جامع با تمرکز بر ضخامت، چسبندگی، کیفیت سطح و مقاومت در برابر خوردگی است.با رعایت استانداردهای سختگیرانه و انجام هر دو آزمایش کارخانه و در محل، یکپارچگی پوشش روی تضمین شده است، که باعث می شود برج در برابر شرایط محیطی سخت مقاومت کند و در طول مدت در ارتباطات، انتقال قدرت،و سایر کاربردهای زیربنایی.
لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!
بسته بندی و حمل
همکاری مشتریان
گواهینامه
لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!
انواع محصولات سفارشی و مزیت
برج خودپذیر
برج خودپذیر معمولاً برج 3 یا 4 پای است و مواد آن لوله فولادی یا فولادی زاویه ای است.و برج فولادی زاویه ای با مغز و بولت متصل است.
ویژگی ها:
1.معادل کم بار باد، مقاومت باد قوی
2.از منابع زمین صرفه جویی کنید، مکان مناسب
حمل و نقل و نصب آسان
برج فولاد لوله
برج لوله به یک ساختار فولادی بلند و خودپذیر با ستون برج ساخته شده از لوله های فولادی و بخش بدن برج در شکل مثلثی اشاره دارد.ویژگی های اصلی آن این است که ستون برج سه لوله از لوله های فولادی ساخته شده است و بخش بدن برج در یک شکل مثلث است، که یک ساختار فولادی بلند است که از فولادی زاویه ای متفاوت است.
برج مونوپول
برج انحصاری، یک نوع رایج است، با ظاهر زیبا، پوشش یک منطقه کوچک از 9 تا 18 متر مربع، مقرون به صرفه ، و توسط اکثریت ساخت و ساز پذیرفته شده است.بدن برج بخش معقول تری را اتخاذ می کند، که از طریق بولت یا همپوشانی با قدرت بالا متصل می شود (ترابط لغزنده). این دستگاه دارای ویژگی های نصب آسان است و می تواند به انواع سایت های پیچیده میدان سازگار شود.
برج گای
برج گایید دارای یک ظاهر جدید است و بزرگترین ویژگی آن با استفاده از سیم گایید فولادی تقویت می شود. برج گایید یک نوع رایج از برج ارتباطات است که اقتصادی و عملی است.از بقیه سبک تر و ارزان ترهبرای مناطق جغرافیایی بسیار مناسب است.
برج نگهبان
برج پاسبان یک ساختمان چند منظوره است که عمدتا برای مشاهده محیط اطراف استفاده می شود و نقش مهمی در زمینه های مختلف دارد.طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید داردبرج های تماشای معمولاً از اجسام برج، سیستم عامل ها، برج ها و نردبان ها تشکیل شده اند.با ساختارهای جمع و جور و با دوام.
برج درخت پنهان شده
برج درختان پنهان شده نیز یک نوع درختان مصنوعی از برج درختان بیونیک است، در پایه مانند یک درخت واقعی، به علاوه طراحی دقیق، زمانی که در میان درختان واقعی در منطقه تماشای،پارک و میدان، اون بخشی از طبیعت خواهد بود.
ویژگی ها:
1ساختار فوق العاده و ظاهر قشنگ
2ثبات ساختاری قوی و عمر طولانی
3پوشش منطقه ای کوچک و اثر اقتصادی بزرگ
خدمات ما
JIAYAO CO., LTD. یک تولید کننده برج مخابراتی حرفه ای است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهترین راه حل ها و بهترین برج ارتباطات به مشتریان هستیم.بسیاری از محصولات به ایالات متحده آمریکا صادر شده است، اروپا و 55 کشور مختلف دیگر.
ما در طراحی و تولید برج فولاد زاویه ای، برج فولاد لوله ای، برج انحصاری، برج درختان کاج، برج مرد و برج نگهبان تخصص داریم.آزمایشگاهمواد خام ما از کارخانه های فولاد معروف در چین: گروه HBIS، گروه فولاد Baowu، گروه Shougang می آیند.
