استاندارد:	ANSI/TIA-222-G-2005	مواد:	فولاد
گواهی:	ISO9001:2008 SGS COC	استاندارد گالوانیزه:	ASTM A123/ ISO 1461
مهره و پیچ و مهره:	درجه 8.8/6.8/4.8	نام محصول:	برج سیگنال رادیویی مخابراتی گالوانیزه داغ فولادی زاویه دار مشبک سه پایه
ساختار:	زاویه ای	ارتفاع:	5-120، قابل تنظیم
سرعت باد:	0-180M/S	طول عمر:	20-50 سال
درخواست:	مخابرات	گالوانیزه کردن:	گالوانیزه گرم
برجسته کردن:	برج سلول شبکه ای گالوانیزه,برج آنتن فولاد گالوانیزه,برج سلول شبکه ای مستقل , galvanized steel antenna tower , free standing lattice cell tower

طراحی
1کد طراحی	TIA/EIA-222-G/F
فولاد ساختاری
2. درجه	فولاد نرم	فولاد کششی بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591: Q345B، Q345C، Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0,S235J2	EN10025: S355JR، S355J0,S355J2
3. سرعت باد طراحی شده	تا 250 کیلومتر در ساعت
4انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5قدرت کششی (Mpa)	۳۶۰ تا ۵۱۰	۴۷۰ تا ۶۳۰
6. مقاومت کششی (t≤16mm) (Mpa)	235	355
7طول کششی (در درصد)	20	24
8قدرت ضربه KV (J)	27 ((20°C) --- Q235B ((S235JR)	27 ((20°C) --- Q345B ((S355JR)
	27 ((0°C) --- Q235C ((S235J0)	27 ((0°C) --- Q345C ((S355J0)
	27 ((-20°C) --- Q235D ((S235J2)	27 ((-20°C) --- Q345D ((S355J2)
بولت ها و مغز ها
9. درجه	درجه 48، 6.8، 8.8
10استانداردهای خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 ماشین لباسشویی	ISO 6507-1
11استانداردهای ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 آجیل	ISO4032، ISO4034
11.3 ماشین لباسشویی	DIN7989، DIN127B، ISO7091
جوشکاری
12روش	جوش قوس محافظت شده CO2 و جوش قوس غرق شده ((SAW))
13. استاندارد	AWS D11
گالوانیزاسیون
14استاندارد گالوانیزه کردن قطعات فولادی	ISO 1461 یا ASTM A123
15استاندارد گالوانیزاسیون بولت ها و مغز ها	ISO 1461 یا ASTM A153

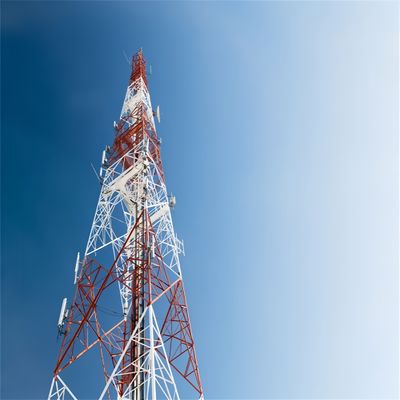

برج سه پایی مثلث ایستاده آزاد برج سلول شبکه ای گالوانیزه استیل آنتن برج

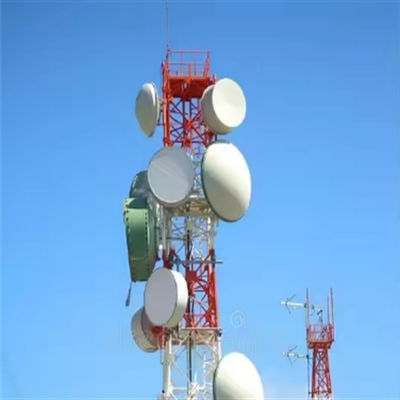

برج سه پایی مثلث ایستاده آزاد برج سلول شبکه ای گالوانیزه استیل آنتن برج

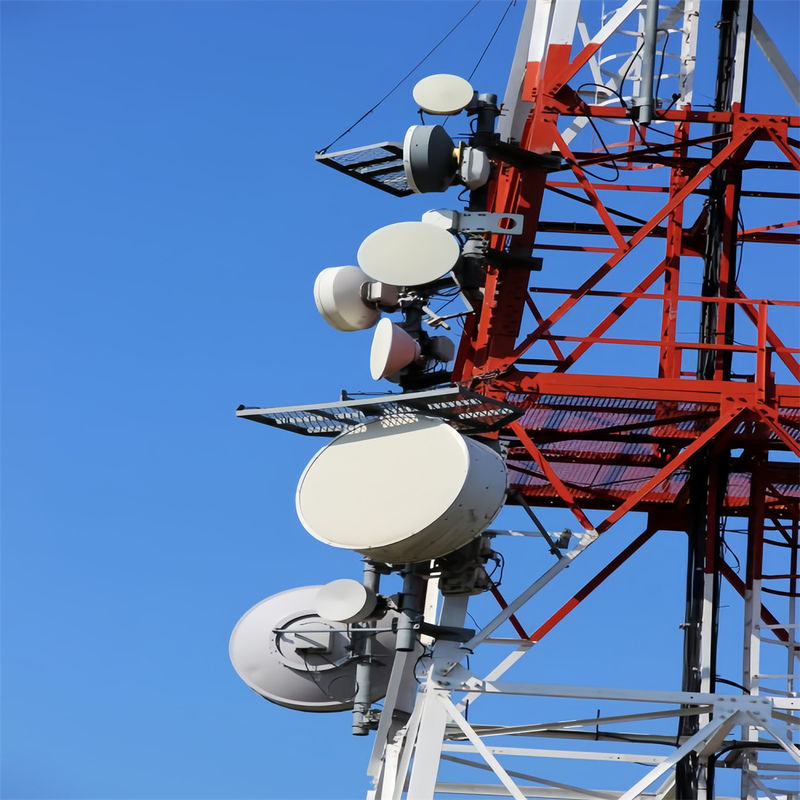

برج سه پایی مثلث ایستاده آزاد برج سلول شبکه ای گالوانیزه استیل آنتن برج
