برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

چت IM آنلاین در حال حاضر

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ
برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

تصویر بزرگ :  برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

جزئیات محصول:
محل منبع: چین
نام تجاری: JIAYAO
گواهی: ISO9001:2008 SGS COC
شماره مدل: برج زاویه 3 پا
پرداخت:
مقدار حداقل تعداد سفارش: >=4 تن
قیمت: >=4 Tons,US$1300;>=100 Tons,US$1000
جزئیات بسته بندی: 20GP یا 40HQ
زمان تحویل: زمان تحویل: 30 روز پس از دریافت 30٪ سپرده
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 500 تن در ماه
مخاطب حالا حرف بزن

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

شرح
نام محصول: برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ استاندارد: ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1

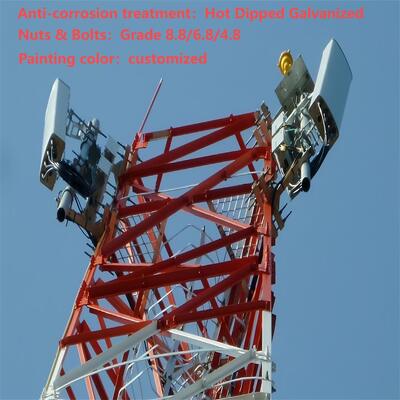

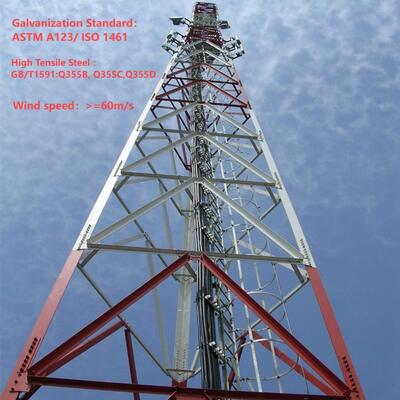

استاندارد گالوانیزه: ASTM A123/ ISO 1461 مواد: Angle Steel Q235 Q355 Q420 ASTM A36 A572 Gr50
مهره و پیچ و مهره: درجه 8.8/6.8/4.8 سرعت باد: ≥60M/S
ارتفاع: قابل تنظیم (معمولا 10 تا 100 متر) زمان زندگی: بیش از 20 سال
درمان ضد خوردگی: گالوانیزه داغ رعایت استاندارد: مطابق با استانداردهای ISO و IEC
بار آنتن: تا 12 آنتن نوع پایه: پایه بتنی

برج مخابراتی فولادی زاویه‌دار خود ایستا 3 پایه‌ای برای ایستگاه پایه مخابراتی 5G با سازه فولادی گالوانیزه گرم

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ



برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج فولادی زاویه‌دار 3 پایه‌ایمتعلق به حوزه فنی تولید تجهیزات ارتباطی، به ویژه مربوط به برج ارتباطی بی‌سیم مثلثی، شامل بدنه برج، میله صاعقه، بدنه برج از همپوشانی بدنه برج مثلثی تشکیل شده است، پای برج بدنه روی زمین ثابت شده است، میله صاعقه از بالای بدنه برج بیرون زده است، بدنه برج همپوشانی بدنه برج با شیب یکنواخت یا شیب متغیر یک‌باره است، مقطع بدنه برج فولاد زاویه‌دار است، ساختار محصور کننده تیر عرضی مثلث متساوی الاضلاع است، بدنه برج از بالا به پایین دارای چندین سکوی عملیاتی است. مدل کاربردی یک برج ارتباطی بی‌سیم مثلثی را افشا می‌کند که دارای مزایای ایمنی و قابلیت اطمینان و ساختار ساده است.
توضیحات محصول

طراحی
1. کد طراحی ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
فولاد سازه
2. درجه فولاد نرم فولاد با استحکام بالا
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q355B, Q355C,Q355D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. سرعت باد طراحی تا 250 کیلومتر در ساعت
4. انحراف مجاز 0.5 ~1.0 درجه @ سرعت عملیاتی
5. استحکام کششی (Mpa) 360~510 470~630
6. استحکام تسلیم (t≤16mm) (Mpa) 235 355
7. ازدیاد طول (%) 20 24
8. استحکام ضربه KV (J) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه درجه 4.8, 6.8, 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ‌ها ISO 898-1
10.2 مهره‌ها ISO 898-2
10.3 واشرها ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ‌ها DIN7990, DIN931, DIN933
11.2 مهره‌ها ISO4032, ISO4034
11.3 واشرها DIN7989, DIN127B, ISO7091
جوشکاری
12. روش جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر پودری (SAW)
13. استاندارد AWS D1.1

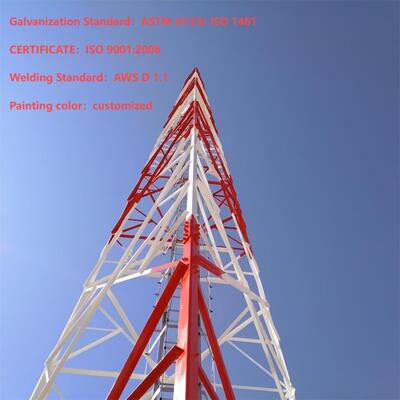

گالوانیزه کردن
14. استاندارد گالوانیزه کردن مقاطع فولادی ISO 1461 یا ASTM A123
15. استاندارد گالوانیزه کردن پیچ و مهره ISO 1461 یا ASTM A153

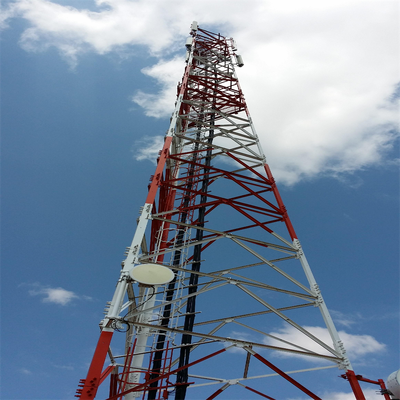

بدنه برج فولادی زاویه‌دار 3 پایه‌ای چیست؟

بدنه یک برج فولادی زاویه‌دار 3 پایه‌ای، ساختار اصلی تحمل بار برج است که با پیکربندی مثلثی مشخص می‌شود. این برج از سه پایه فولادی عمودی (یا ستون) تشکیل شده است که در بالا به هم متصل می‌شوند و اعضای اتصال زاویه‌دار اضافی، پایه‌ها را در طول ارتفاع به هم متصل می‌کنند. بدنه که معمولاً از مقاطع فولادی گالوانیزه ساخته می‌شود، برای تحمل مؤثر بارهای عمودی (مانند وزن آنتن‌ها، تجهیزات و خود برج) و بارهای افقی (مانند باد، برف یا نیروهای لرزه‌ای) طراحی شده است. طراحی زاویه‌دار و چارچوب مثلثی آن پایداری فوق‌العاده‌ای را حتی در شرایط محیطی سخت فراهم می‌کند، در حالی که فولاد گالوانیزه مقاومت در برابر خوردگی و دوام طولانی مدت را تضمین می‌کند. بدنه به عنوان ساختار پشتیبانی اصلی برای نصب تجهیزات ارتباطی، انتقال قدرت یا نظارتی عمل می‌کند.
برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

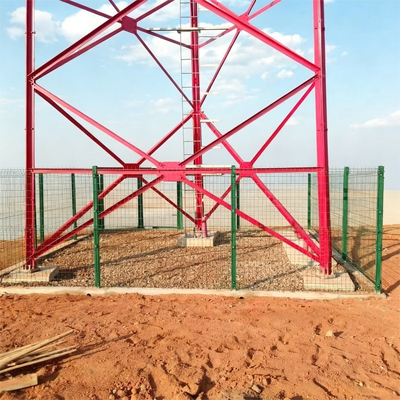

پایه برج فولادی زاویه‌دار 3 پایه‌ای چیست؟

«پایه» یک برج فولادی زاویه‌دار 3 پایه‌ای به بخش پایینی هر پایه عمودی اشاره دارد که با فونداسیون برج در تماس است. این یک جزء حیاتی است که مسئول انتقال کل وزن برج و بارهای آن (تجهیزات، باد و غیره) به فونداسیون زیرین است و اطمینان حاصل می‌کند که سازه به طور ایمن به زمین مهار شده است. پایه‌ها معمولاً با صفحات اتصال، پیچ‌ها یا نقاط مهار که به طور محکم به فونداسیون بتنی یا مسلح متصل می‌شوند، مهندسی می‌شوند. پایه‌ها که از فولاد گالوانیزه با استحکام بالا (مطابق با بدنه برج) ساخته شده‌اند، برای مقاومت در برابر نیروهای برشی، کششی و فشاری طراحی شده‌اند و از جابجایی یا واژگونی برج جلوگیری می‌کنند. طراحی آنها متناسب با شرایط زمین‌شناسی سایت است و برای حداکثر پایداری با فونداسیون سازگار است.
برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ
نردبان و سینی کابل برج فولادی زاویه‌دار 3 پایه‌ای چیست؟



  • نردبان: یک جزء ایمنی دسترسی که در امتداد بدنه برج نصب می‌شود و مسیری امن برای کارگران برای بالا رفتن به بالا (یا سکوهای میانی) برای نصب، نگهداری یا بازرسی فراهم می‌کند. نردبان‌ها معمولاً از فولاد گالوانیزه برای مقاومت در برابر خوردگی و استحکام ساخته می‌شوند و پله‌ها در فواصل استاندارد برای بالا رفتن راحت قرار دارند. آنها ممکن است شامل ویژگی‌های ایمنی مانند نرده‌های دستی، سیستم‌های توقف سقوط یا محفظه‌های قفس برای محافظت از کارگران در برابر سقوط باشند.
  • سینی کابل: یک کانال یا سینی سازه‌ای که روی بدنه برج نصب می‌شود و برای سازماندهی، پشتیبانی و محافظت از کابل‌ها (مانند کابل‌های ارتباطی، کابل‌های برق یا سیم‌های سیگنال) که بین پایه برج و تجهیزات در بالا قرار دارند، طراحی شده است. سینی‌های کابل کابل‌ها را مرتب نگه می‌دارند، از درهم تنیدگی یا آسیب ناشی از عوامل محیطی (باد، باران، اشعه ماوراء بنفش) جلوگیری می‌کنند و دسترسی آسان را برای نگهداری تسهیل می‌کنند. مانند سایر اجزای برج، آنها اغلب از فولاد گالوانیزه ساخته می‌شوند تا دوام و سازگاری با طراحی مقاوم در برابر خوردگی برج را تضمین کنند. در مجموع، نردبان و سینی کابل با امکان دسترسی ایمن و مدیریت کارآمد کابل، عملکرد برج را بهبود می‌بخشند.


برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ
نحوه نصب برج فولادی زاویه‌دار 3 پایه‌ای؟

نصب برج فولادی زاویه‌دار 3 پایه‌ای یک فرآیند سیستماتیک و متمرکز بر ایمنی را دنبال می‌کند:

  1. بررسی سایت و آماده‌سازی فونداسیون: ابتدا، یک بررسی دقیق سایت انجام دهید تا مکان بهینه را تعیین کنید، شرایط زمین‌شناسی را ارزیابی کنید و محدودیت‌های محیطی یا سازه‌ای بالقوه (مانند سرعت باد، فعالیت لرزه‌ای) را شناسایی کنید. سپس، یک فونداسیون مستحکم (معمولاً بتنی یا بتن مسلح) متناسب با وزن و الزامات بار برج بسازید. فونداسیون باید تراز باشد و به طور ایمن به زمین مهار شود تا از پایه‌های برج پشتیبانی کند.
  2. مونتاژ اجزای برج: قطعات پیش‌ساخته (پایه‌های فولادی، اعضای اتصال، نردبان، سینی کابل) را به سایت منتقل کنید. بدنه برج مثلثی را در محل مونتاژ کنید: سه پایه را تراز کنید، اعضای اتصال زاویه‌دار را برای تشکیل ساختار برج وصل کنید و اجزای کمکی مانند نردبان و سینی کابل را در حین مونتاژ نصب کنید.
  3. نصب برج: از جرثقیل‌ها یا تجهیزات بالابر تخصصی برای بالا بردن برج مونتاژ شده (یا بخش‌هایی از آن، برای برج‌های بلندتر) به موقعیت عمودی استفاده کنید. پایه‌های برج را با دقت با نقاط مهار فونداسیون تراز کرده و با استفاده از پیچ‌ها یا مهارها آنها را محکم کنید تا برج در جای خود قفل شود.
  4. نصب تجهیزات: تجهیزات مورد نظر (مانند آنتن‌ها، دیش‌های مایکروویو، خطوط انتقال برق) را روی سکوی بالایی برج یا نقاط نصب تعیین شده نصب کنید. کابل‌ها را از طریق سینی کابل از پیش نصب شده عبور دهید و تجهیزات را به پایه وصل کنید.
  5. کنترل کیفیت و بررسی‌های ایمنی: بازرسی‌های کیفی دقیقی را برای تأیید یکپارچگی سازه‌ای برج (مانند سفتی پیچ‌ها، تراز بودن اجزا، مقاومت در برابر خوردگی) انجام دهید. پروتکل‌های ایمنی را در طول نصب اجرا کنید (مانند حفاظت از سقوط کارگران، آزمایش بار تجهیزات) تا از انطباق با استانداردهای صنعتی اطمینان حاصل شود. بررسی‌های نهایی تأیید می‌کنند که برج پایدار است، تجهیزات به درستی نصب شده‌اند و تمام سیستم‌ها طبق انتظار کار می‌کنند.

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ
آزمایش برج فولادی زاویه‌دار گالوانیزه شده.

گالوانیزه کردن یک فرآیند حیاتی برای برج‌های فولادی زاویه‌دار (مانند برج‌های فولادی زاویه‌دار 3 پایه‌ای) است، زیرا مقاومت در برابر خوردگی را فراهم می‌کند و عمر مفید سازه را در محیط‌های بیرونی و سخت (مانند قرار گرفتن در معرض باد، باران، رطوبت و آلاینده‌های صنعتی) افزایش می‌دهد. برای اطمینان از اینکه پوشش گالوانیزه استانداردهای کیفیت را برآورده می‌کند و طبق انتظار عمل می‌کند، مجموعه‌ای از رویه‌های آزمایش دقیق انجام می‌شود.

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

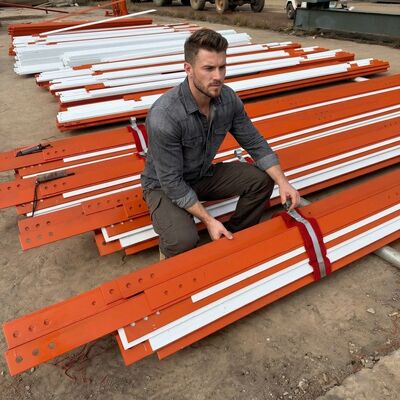

بسته‌بندی و حمل و نقل

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغبرج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ​

مشتریان همکاری

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

​​

گواهینامه‌ها

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ​



لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!





انواع محصول سفارشی و مزیت

برج خود ایستا 
برج خود ایستا معمولاً برج 3 پایه یا 4 پایه است و جنس آن لوله فولادی یا فولاد زاویه‌دار است. در مورد اتصال، برج لوله‌ای با فلنج متصل می‌شود و برج فولاد زاویه‌دار با مهره و پیچ متصل می‌شود. 
ویژگی‌ها: 
1. ضریب بار باد کم، مقاومت در برابر باد قوی. 
2. صرفه‌جویی در منابع زمین، موقعیت مناسب. 
حمل و نقل و نصب آسان. 



برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ





برج فولادی لوله‌ای
برج لوله‌ای به سازه فولادی بلند خود ایستا اشاره دارد که ستون برج از لوله‌های فولادی ساخته شده و مقطع بدنه برج به شکل مثلثی است. ویژگی‌های اصلی آن این است که سه ستون برج لوله‌ای از لوله‌های فولادی ساخته شده و مقطع بدنه برج به شکل مثلثی است که یک سازه بلند فولادی متفاوت از فولاد زاویه‌دار است.

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج تک ستونی

برج تک ستونی، یک نوع رایج است، با ظاهر زیبا، مساحت 9 تا 18 متر مربع را پوشش می‌دهد، مقرون به صرفه است و توسط اکثر ساخت و سازها پذیرفته شده است. بدنه برج از مقطع منطقی‌تری استفاده می‌کند که از طریق پیچ با استحکام بالا یا همپوشانی (اتصال لغزشی) متصل می‌شود. دارای ویژگی‌های نصب آسان است و می‌تواند با انواع سایت‌های میدانی پیچیده سازگار شود.

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ



برج مهار شده 
برج مهار شده ظاهری جدید دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. برج مهار شده یک نوع رایج برج ارتباطی است که اقتصادی و کاربردی است. سبک‌تر و ارزان‌تر از بقیه است. برای مناطق جغرافیایی وسیع بسیار مناسب است. 

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغبرج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج نگهبانی
برج دیده‌بانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می‌شود و نقش مهمی در زمینه‌های مختلف ایفا می‌کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج‌های دیده‌بانی معمولاً از بدنه برج، سکوها، برج‌ها و نردبان‌ها تشکیل شده‌اند و دارای ساختارهای فشرده و بادوام هستند.

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بایونیک است، که در پایه شبیه به یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در مناطق دیدنی، پارک و میدان قرار می‌گیرد، بخشی از طبیعت خواهد بود. 
ویژگی‌ها: 
1. ساختار نفیس و ظاهر زیبا. 
2. پایداری ساختاری قوی و عمر کاری طولانی. 
3. پوشش مساحت کم و اثر اقتصادی عالی.

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ

خدمات ما

شرکت JIAYAO CO., LTD. یک تولید کننده حرفه‌ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه‌ترین راه‌حل‌ها و بهترین برج ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده‌اند.
ما در طراحی و تولید برج فولاد زاویه‌دار، برج فولاد لوله‌ای، برج تک ستونی، برج درخت کاج، برج مهار شده و برج نگهبانی تخصص داریم. بخش‌های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش‌های برج فولادی است. مواد اولیه ما از کارخانه‌های فولادسازی معروف در چین می‌آید: گروه HBIS، گروه فولاد Baowu، گروه Shougang.

​برج ارتباطی فولادی زاویه دار سه پایه برای ایستگاه پایه مخابراتی 5G با ساختار فولادی گالوانیزه داغ



سوالات متداول

س: حداقل مقدار سفارش قابل قبول چیست؟
پاسخ: حداقل مقدار سفارش قابل قبول ما 1 ست است. هر سفارش آزمایشی در مقدار کم مورد استقبال قرار می‌گیرد.

س: زمان تحویل چقدر است؟
پاسخ: ظرف 25 روز پس از دریافت واریز.

س: مدت پرداخت قابل قبول چیست؟
پاسخ: TT، L/C، پی پال، وسترن یونیون، مانی گرام.

س: آیا می‌توانید OEM را برای من انجام دهید؟
پاسخ: ما تمام سفارشات OEM را می‌پذیریم، فقط با ما تماس بگیرید و طرح خود را به من بدهید، ما قیمت مناسبی را به شما ارائه خواهیم داد.

س: چه زمانی می‌توانم قیمت را دریافت کنم؟
پاسخ: ما معمولاً ظرف 24 ساعت پس از دریافت درخواست شما قیمت را به شما ارائه می‌دهیم. اگر برای دریافت قیمت بسیار عجله دارید، لطفاً با ما تماس بگیرید یا به ما اطلاع دهید، تا بتوانیم درخواست شما را در اولویت قرار دهیم.

س: آیا استاندارد ساختاری برج ارتباطی شما ANSI / TIA/ EIA-222-G است؟
پاسخ: بله.

س: آیا استاندارد گالوانیزه گرم ASTM A 123/153 است؟
پاسخ: بله.

س: آیا می‌توانید کتاب محاسبات را ارائه دهید؟
پاسخ: بله، اما شما باید برای کتاب محاسبات هزینه بپردازید.

س: عمر محصول شما چقدر است؟
پاسخ: 50 سال.
س: آیا ساختار برج یکپارچه است؟
پاسخ: خیر، ما می‌توانیم آن را طبق درخواست مشتری طراحی و تولید کنیم.

س: روش پرداخت شما چیست؟
پاسخ: 30% توسط T/T به عنوان ودیعه، مانده توسط T/T یا L/C در دید.


در صورت نیاز، ما 24 ساعت شبانه روز از شما استقبال می‌کنیم!
