برج اندازه گیری باد گالوانیزه داغ بادسنج برج فولادی مشبک دکل برای مشاهده ارزیابی منابع مزرعه بادی

دکل اندازه‌گیری باد گالوانیزه گرم دکل آنمومتر دکل فولادی شبکه‌ای برای ارزیابی منابع مزرعه بادی مشاهده

ویژگی‌های اصلی سازه و طراحی

• بدنه باریک دکل: ساخته شده به صورت سازه فولادی لوله‌ای یا شبکه‌ای (باریک‌تر از دکل‌های خودایستا)، با شکلی مخروطی برای بهینه‌سازی توزیع بار.

• سیستم سیم مهار: مجموعه‌های متعددی از کابل‌های فولادی در فواصل 20 تا 30 متری به دکل متصل می‌شوند و در زوایای 45 تا 60 درجه به زمین مهار می‌شوند تا در برابر نیروهای باد/لرزه‌ای مقاومت کنند.

• محدوده ارتفاع: از 30 متر تا بیش از 200 متر (بلندتر از اکثر دکل‌های خودایستا) امتداد دارد، قابل تنظیم برای نیازهای خاص.

• لوازم جانبی: شامل نردبان‌های صعود، پایه‌های آنتن، سینی‌های کابل و چراغ‌های هشدار هواپیمایی (برای ارتفاعات بیش از 60 متر).

مواد و استانداردهای کلیدی

• بدنه دکل: فولاد سازه‌ای گالوانیزه (ASTM A36/S235JR) برای مقاومت در برابر خوردگی و استحکام.

• سیم‌های مهار: کابل‌های فولادی با کشش بالا (ASTM A475) با پوشش‌های روی/پلیمری برای دوام.

• مهارها: مهار بتنی/فولادی سنگین برای ایمن‌سازی سیم‌ها، طراحی شده برای بارهای کششی.

• انطباق: مطابق با IEC 62305 (حفاظت در برابر صاعقه) و کدهای ایمنی ساختمان محلی.

سناریوهای کاربرد اولیه

• پخش/مخابرات: پشتیبانی از آنتن‌های تلویزیون/رادیو و فرستنده‌های مایکروویو دوربرد (حداکثر پوشش سیگنال از طریق ارتفاع).

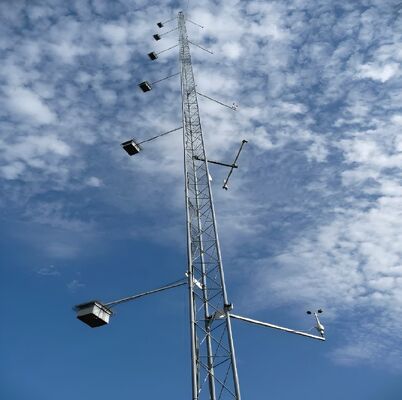

• نظارت هواشناسی: میزبانی سنسورهای هواشناسی/رادار در ارتفاعات بالا برای داده‌های دقیق جوی.

• ناوبری هوایی: نصب فانوس‌های هوایی در مناطق دورافتاده (کوه‌ها، سواحل).

• تحقیقات علمی: استقرار ابزارهای جوی (مانیتورهای ازن) بالاتر از تداخل زمینی.

1. مشخصات فنی

بدنه دکل دکل مهاردار چیست؟

بدنه دکل دکل مهاردار (دکل مهار شده) سازه مرکزی و باربر باریک است که آنتن‌ها، سنسورها یا سایر تجهیزات را پشتیبانی می‌کند و برای پایداری جانبی به سیم‌های مهار خارجی متکی است (به جای استحکام خودایستا). معمولاً به صورت یکچارچوب فولادی لوله‌ای یا شبکه‌ایساخته می‌شود، باریک‌تر از دکل‌های خودایستا است و دارای طراحی مخروطی (پهن‌تر در پایه، باریک‌تر در بالا) برای بهینه‌سازی توزیع بار و مقاومت در برابر باد است. بدنه دکل از فولاد سازه‌ای گالوانیزه (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط‌های بیرونی اطمینان حاصل شود. این بدنه به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان‌های صعود، پایه‌های آنتن و سینی‌های کابل عمل می‌کند و طراحی ماژولار آن امکان سفارشی‌سازی ارتفاعات از 30 متر تا بیش از 200 متر را فراهم می‌کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی تنظیم شده است.

چگونه آنتن را روی دکل مهاردار نصب کنیم؟

نصب آنتن روی دکل مهاردار شامل یک فرآیند ساختاریافته و مطابق با استاندارد ایمنی است که با طراحی دکل و استانداردهای صنعتی همسو است:

1. آماده‌سازی پیش از نصب: ظرفیت باربری دکل را تأیید کنید تا اطمینان حاصل شود که می‌تواند وزن آنتن (شامل سخت‌افزار و کابل‌های مربوطه) را تحمل کند. بدنه دکل را از نظر خوردگی، آسیب سازه‌ای یا اتصالات شل بازرسی کنید و انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) را تأیید کنید.
2. نصب پایه آنتن: پایه‌های آنتن اختصاصی (لوازم جانبی یکپارچه دکل) را به نقاط از پیش تعیین شده روی بدنه دکل وصل کنید. این پایه‌ها معمولاً با استفاده از پیچ‌های با استحکام بالا که با سازه فولادی گالوانیزه دکل سازگار هستند، محکم می‌شوند و اتصالی محکم را تضمین می‌کنند که در برابر نیروهای باد و ارتعاشات مقاومت می‌کند.
3. بالا بردن و موقعیت‌دهی آنتن: از جرثقیل‌ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع مورد نظر (که به طور استراتژیک برای پوشش بهینه سیگنال انتخاب شده است) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر هم‌تراز کنید و از ابزارهای لیزری یا مترهای هم‌ترازی برای دقت استفاده کنید.
4. محکم کردن آنتن: آنتن را با استفاده از سخت‌افزار سازگار به پایه‌های از پیش نصب شده وصل کنید و پیچ‌ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می‌تواند بر عملکرد یا یکپارچگی سازه‌ای تأثیر بگذارد وجود ندارد.
5. مسیردهی و ادغام کابل: کابل‌های سیگنال یا فیدرها را از طریق سینی‌های کابل یکپارچه دکل عبور دهید تا از آنها در برابر آسیب‌های محیطی محافظت شود. کابل‌ها را به آنتن وصل کرده و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق‌بندی و ضد آب بودن مناسب در نقاط اتصال اطمینان حاصل کنید.
6. بازرسی نهایی: یک بررسی بصری از آنتن، پایه‌ها و کابل‌ها برای تأیید نصب ایمن انجام دهید. انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل‌های ایمنی (مانند حفاظت در برابر سقوط برای کارگران) در طول فرآیند رعایت شده است.

دستگاه ضد صعود در دکل مهاردار چیست؟

دستگاه ضد صعود برای دکل مهاردار یک جزء ایمنی تخصصی است که روی بدنه دکل نصب می‌شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح‌های رایج شامل موارد زیر است:

• یقه‌های/دامن‌های ضد صعود: موانع فولادی دایره‌ای یا مخروطی که در نزدیکی پایه دکل (معمولاً 2 تا 3 متر بالاتر از زمین) نصب می‌شوند تا با مسدود کردن نقاط گرفتن دست یا پا، تلاش برای صعود را خنثی کنند.
• بازدارنده‌های خاردار یا دندانه‌دار: اتصالات فولادی غیرکشنده و نوک‌تیز در بخش‌های پایینی دکل یا نردبان‌ها برای منصرف کردن از صعود غیرمجاز.
• دسترسی قفل شده: اگر دکل مجهز به پنل دسترسی در سطح زمین یا ورودی نردبان باشد، یک دروازه قفل شده دسترسی را به پرسنل مجاز محدود می‌کند.

این دستگاه‌ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه دکل) ساخته شده‌اند تا در برابر شرایط بیرونی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده است که با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای دکل همسو است.

چگونه سیم مهار و دکل مهاردار را به هم وصل کنیم؟

اتصال سیم‌های مهار به دکل مهاردار شامل یک فرآیند ایمن و باربر است تا اطمینان حاصل شود که سیم‌ها می‌توانند به طور موثر دکل را در برابر نیروهای باد و لرزه‌ای پایدار کنند:

1. آماده‌سازی: سیم‌های مهار ساخته شده از کابل‌های فولادی با کشش بالا (مطابق با ASTM A475) با پوشش‌های روی یا پلیمری برای دوام را انتخاب کنید. اطمینان حاصل کنید که بدنه دکل دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی دکل مشخص شده است، می‌باشد.
2. نصب سخت‌افزار اتصال: براکت‌ها یا چنگک‌های سنگین سیم مهار را با استفاده از پیچ‌های با استحکام بالا (سازگار با سازه فولادی گالوانیزه دکل) به نقاط اتصال از پیش تعیین شده دکل وصل کنید. این براکت‌ها برای توزیع یکنواخت کشش در سراسر بدنه دکل طراحی شده‌اند.
3. اتصال سیم: از اتصالات پایانی حرفه‌ای (مانند آستین‌های فشاری، گیره‌های کابل یا حلقه‌های چشمی) برای ایمن‌سازی انتهای هر سیم مهار استفاده کنید. آستین‌های فشاری برای یک اتصال دائمی و با استحکام بالا روی سیم پرس می‌شوند، در حالی که گیره‌های کابل تنش قابل تنظیم را فراهم می‌کنند.
4. اتصال و کشش: انتهای متصل شده سیم مهار را با استفاده از یک شگل یا پین به براکت دکل وصل کنید و از تناسب ایمن بدون شل بودن اطمینان حاصل کنید. از ابزار کشش (مانند پیچ تنظیم یا کم‌اِلانگ) برای تنظیم کشش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی دکل حیاتی است.
5. تأیید: بررسی کنید که اتصال با ساختار مخروطی دکل هم‌تراز است و سیم به طور یکنواخت کشیده شده است (از سفت شدن بیش از حد که می‌تواند به بدنه دکل فشار وارد کند، خودداری کنید). تأیید کنید که سخت‌افزار و اتصالات پایانی مقاوم در برابر خوردگی هستند و با استانداردهای ایمنی دکل مطابقت دارند.

چگونه سیم مهار و پیچ مهار مهاردار را به هم وصل کنیم؟

اتصال سیم‌های مهار به پیچ‌های مهار مهاردار (مهارهای زمینی) یک مرحله حیاتی برای انتقال کشش سیم به زمین و اطمینان از پایداری دکل است:

1. آماده‌سازی مهار: اطمینان حاصل کنید که مهار زمینی (مهار بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین در زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. مهار باید کاملاً عمل‌آوری شده باشد (برای بتن) و به طور ایمن برای مقاومت در برابر نیروهای بیرون کشیدگی جاسازی شده باشد.
2. نمایان شدن پیچ مهار: اطمینان حاصل کنید که پیچ بالایی مهار (پیچ مهار مهاردار) از زمین بیرون زده و برای پذیرش سخت‌افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر کشش سیم مهار مقاومت کند.
3. اتصال سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین‌های فشاری، گیره‌های کابل یا حلقه‌های چشمی) که برای اتصال دکل استفاده می‌شود، وصل کنید و از یک انتهای ایمن و باربر اطمینان حاصل کنید.
4. مونتاژ سخت‌افزار اتصال: یک پیچ تنظیم (برای تنظیم کشش) و یک شگل را به سیم مهار متصل شده وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ مهار مهاردار متصل می‌شود و امکان تنظیم دقیق کشش سیم را فراهم می‌کند.
5. کشش و ایمن‌سازی: از پیچ تنظیم برای کشش سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن مهار مقاومت می‌کند. پس از کشش، پیچ تنظیم را با پین‌های قفلی یا مهره‌های قفل کننده قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
6. بررسی نهایی: تأیید کنید که اتصال ایمن است، مهار هیچ نشانه‌ای از حرکت نشان نمی‌دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت‌افزار و اتصال سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
