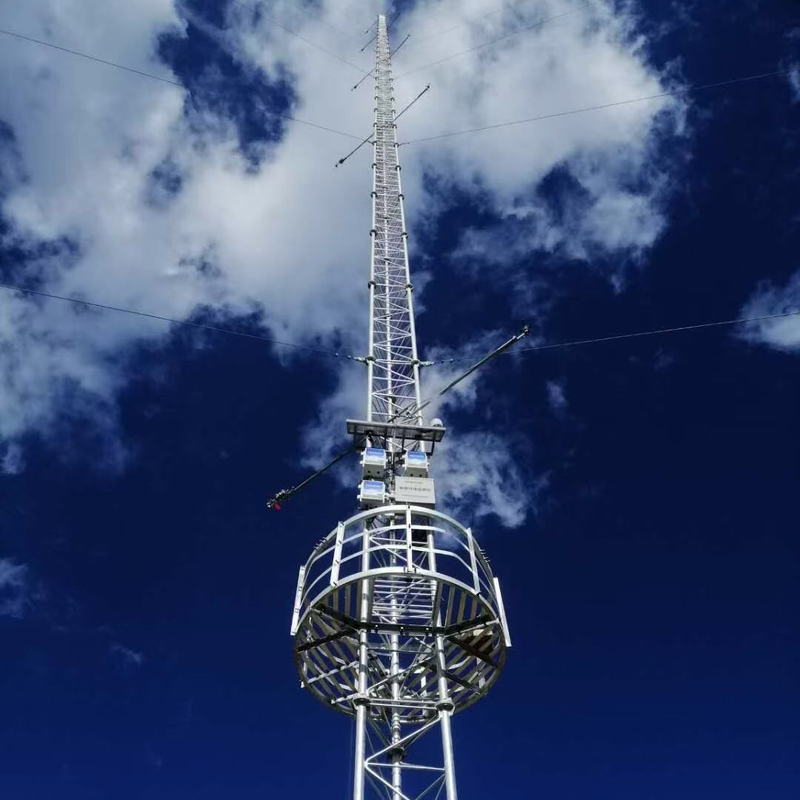

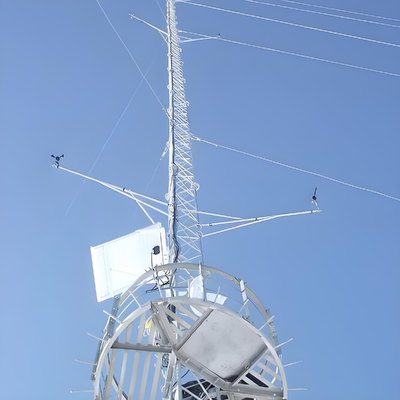

برج مشاهده باد سنجی تلسکوپی گالوانیزه گرم 10 متر تا 200 متر

ویژگی های اصلی سازه و طراحی

• بدنه برج باریک: ساخته شده به صورت سازه فولادی لوله ای یا خرپایی (باریکتر از برج های خود ایستا)، با شکل مخروطی برای بهینه سازی توزیع بار.

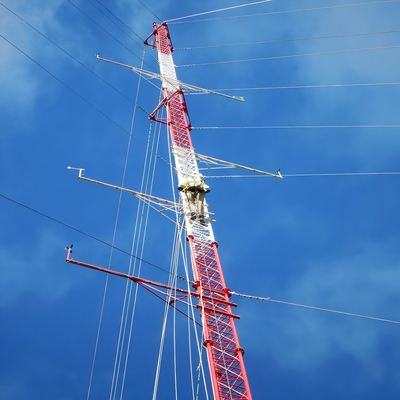

• سیستم سیم مهار: چندین مجموعه کابل فولادی در فواصل 20 تا 30 متری به دکل متصل می شوند و در زوایای 45 تا 60 درجه به زمین مهار می شوند تا در برابر نیروهای باد/لرزه ای مقاومت کنند.

• محدوده ارتفاع: از 30 متر تا بیش از 200 متر (بلندتر از اکثر برج های خود ایستا) امتداد می یابد، قابل تنظیم برای نیازهای خاص.

• لوازم جانبی: شامل نردبان های صعود، پایه های آنتن، سینی های کابل و چراغ های هشدار هواپیمایی (برای ارتفاعات بیش از 60 متر).

مواد و استانداردهای کلیدی

• بدنه برج: فولاد سازه ای گالوانیزه (ASTM A36/S235JR) برای مقاومت در برابر خوردگی و استحکام.

• سیم های مهار: کابل های فولادی با کشش بالا (ASTM A475) با پوشش روی/پلیمری برای دوام.

• مهارها: مهار بتنی/فولادی سنگین برای ایمن سازی سیم ها، طراحی شده برای بارهای کششی.

• انطباق: مطابق با IEC 62305 (حفاظت در برابر صاعقه) و کدهای ایمنی ساختمان محلی.

سناریوهای کاربرد اصلی

• پخش/مخابرات: پشتیبانی از آنتن های تلویزیون/رادیو و فرستنده های مایکروویو دوربرد (حداکثر پوشش سیگنال از طریق ارتفاع).

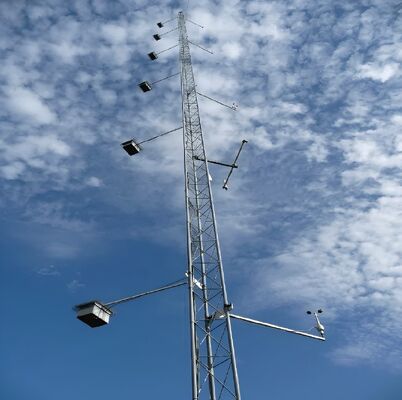

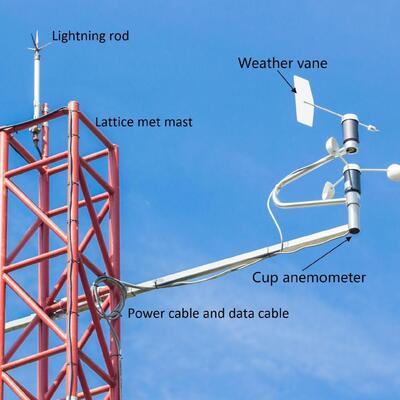

• نظارت هواشناسی: میزبانی سنسورهای هواشناسی/رادار در ارتفاعات بالا برای داده های دقیق جوی.

• ناوبری هوایی: نصب فانوس های هوایی در مناطق دورافتاده (کوهستان ها، سواحل).

• تحقیقات علمی: استقرار ابزارهای جوی (مانیتورهای ازن) بالاتر از تداخل زمینی.

1. مشخصات فنی

بدنه برج مهار شده چیست؟

بدنه برج مهار شده (برج دکل مهار شده) سازه مرکزی باربر باریک است که از آنتن ها، سنسورها یا سایر تجهیزات پشتیبانی می کند و برای پایداری جانبی به سیم های مهار خارجی متکی است (به جای استحکام خود ایستا). معمولاً به صورت یکقاب فولادی لوله ای یا خرپاییساخته می شود، باریکتر از برج های خود ایستا است و دارای طراحی مخروطی (پهن تر در پایه، باریک تر در بالا) برای بهینه سازی توزیع بار و مقاومت در برابر باد است. بدنه برج از فولاد سازه ای گالوانیزه (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط های بیرونی اطمینان حاصل شود. این به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان های صعود، پایه های آنتن و سینی های کابل عمل می کند و طراحی ماژولار آن امکان سفارشی سازی ارتفاعات از 30 متر تا بیش از 200 متر را فراهم می کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی تنظیم شده است.

چگونه آنتن را روی برج مهار شده نصب کنیم؟

نصب آنتن روی برج مهار شده شامل یک فرآیند ساختاریافته و مطابق با استانداردها است که با طراحی برج و استانداردهای صنعتی همسو است:

1. آماده سازی قبل از نصب: ظرفیت باربری برج را برای اطمینان از اینکه می تواند وزن آنتن (شامل سخت افزار و کابل های مربوطه) را تحمل کند، تأیید کنید. بدنه برج را از نظر خوردگی، آسیب سازه ای یا اتصالات شل بازرسی کنید و انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) را تأیید کنید.
2. نصب پایه آنتن: پایه های آنتن اختصاصی (لوازم جانبی یکپارچه برج) را به نقاط از پیش تعیین شده روی بدنه برج وصل کنید. این پایه ها معمولاً با استفاده از پیچ های با استحکام بالا که با سازه فولادی گالوانیزه برج سازگار هستند، محکم می شوند و یک اتصال محکم ایجاد می کنند که در برابر نیروهای باد و ارتعاشات مقاومت می کند.
3. بالا بردن و موقعیت دهی آنتن: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع هدف (که به طور استراتژیک برای پوشش سیگنال بهینه انتخاب شده است) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر همسو کنید و از ابزارهای لیزری یا مترهای همترازی برای دقت استفاده کنید.
4. محکم کردن آنتن: آنتن را با استفاده از سخت افزار سازگار به پایه های از پیش نصب شده وصل کنید و پیچ ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می تواند بر عملکرد یا یکپارچگی سازه تأثیر بگذارد وجود ندارد.
5. مسیردهی و ادغام کابل: کابل های سیگنال یا فیدرها را از طریق سینی های کابل یکپارچه برج عبور دهید تا از آنها در برابر آسیب های محیطی محافظت شود. کابل ها را به آنتن وصل کنید و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق بندی و ضد آب بودن مناسب در نقاط اتصال اطمینان حاصل کنید.
6. بازرسی نهایی: یک بررسی بصری از آنتن، پایه ها و کابل ها برای تأیید نصب ایمن انجام دهید. انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل های ایمنی (مانند حفاظت از سقوط برای کارگران) در طول فرآیند رعایت می شوند.

دستگاه ضد صعود در برج مهار شده چیست؟

دستگاه ضد صعود برای برج مهار شده یک جزء ایمنی تخصصی است که روی بدنه برج نصب می شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح های رایج شامل موارد زیر است:

• یقه ها/دامن های ضد صعود: موانع فولادی دایره ای یا مخروطی که نزدیک پایه برج (معمولاً 2 تا 3 متر بالاتر از زمین) نصب می شوند تا با محروم کردن از نقاط گرفتن دست یا پا، تلاش برای صعود را مسدود کنند.
• بازدارنده های خاردار یا دندانه دار: اتصالات فولادی نوک تیز و غیر کشنده در بخش های پایینی برج یا نردبان ها برای منصرف کردن از صعود غیرمجاز.
• دسترسی قفل شده: اگر برج مجهز به پنل دسترسی در سطح زمین یا نقطه ورود نردبان باشد، یک درب قفل شده دسترسی را به پرسنل مجاز محدود می کند.

این دستگاه ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه برج) ساخته شده اند تا در برابر شرایط بیرونی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده، مطابق با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای برج است.

چگونه سیم مهار و برج مهار شده را به هم وصل کنیم؟

اتصال سیم های مهار به برج مهار شده شامل یک فرآیند ایمن و باربر است تا اطمینان حاصل شود که سیم ها می توانند برج را به طور موثر در برابر نیروهای باد و لرزه ای پایدار کنند:

1. آماده سازی: سیم های مهار ساخته شده از کابل های فولادی با کشش بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام را انتخاب کنید. اطمینان حاصل کنید که بدنه برج دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی برج مشخص شده است، می باشد.
2. نصب سخت افزار اتصال: براکت های سیم مهار سنگین یا چنگک ها را با استفاده از پیچ های با استحکام بالا (سازگار با سازه فولادی گالوانیزه برج) به نقاط اتصال از پیش تعیین شده برج وصل کنید. این براکت ها برای توزیع یکنواخت کشش در سراسر بدنه برج مهندسی شده اند.
3. پایان دادن به سیم: از اتصالات پایانی حرفه ای (مانند آستین های پرس، گیره های کابل یا گوشواره ها) برای ایمن سازی انتهای هر سیم مهار استفاده کنید. آستین های پرس برای یک اتصال دائمی و با استحکام بالا روی سیم پرس می شوند، در حالی که گیره های کابل تنش قابل تنظیم را فراهم می کنند.
4. اتصال و تنش دهی: انتهای پایانی سیم مهار را با استفاده از یک شگل یا پین به براکت برج وصل کنید و از تناسب ایمن بدون شل بودن اطمینان حاصل کنید. از ابزار تنش دهی (مانند پیچ تنظیم یا بالابر) برای تنظیم کشش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی برج حیاتی است.
5. تأیید: بررسی کنید که اتصال با ساختار مخروطی برج همسو است و سیم به طور یکنواخت کشیده شده است (از سفت شدن بیش از حد که می تواند به بدنه برج فشار وارد کند، خودداری کنید). تأیید کنید که سخت افزار و اتصالات پایانی مقاوم در برابر خوردگی هستند و با استانداردهای ایمنی برج مطابقت دارند.

چگونه سیم مهار و پیچ مهار مهار شده را به هم وصل کنیم؟

اتصال سیم های مهار به پیچ های مهار مهار شده (مهارهای زمینی) یک مرحله حیاتی برای انتقال کشش سیم به زمین است و پایداری برج را تضمین می کند:

1. آماده سازی مهار: اطمینان حاصل کنید که مهار زمینی (مهار بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین در زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. مهار باید کاملاً عمل آوری شده باشد (برای بتن) و به طور ایمن برای مقاومت در برابر نیروهای کششی جاسازی شده باشد.
2. نمایش پیچ مهار: اطمینان حاصل کنید که پیچ بالایی مهار (پیچ مهار مهار شده) از زمین بیرون زده و برای پذیرش سخت افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر کشش سیم مهار مقاومت کند.
3. پایان دادن به سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین های پرس، گیره های کابل یا گوشواره ها) که برای اتصال برج استفاده می شود، پایان دهید و از یک انتهای ایمن و باربر اطمینان حاصل کنید.
4. مونتاژ سخت افزار اتصال: یک پیچ تنظیم (برای تنظیم کشش) و یک شگل را به سیم مهار پایانی وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ مهار مهار شده متصل می شود و امکان تنظیم دقیق کشش سیم را فراهم می کند.
5. تنش دهی و ایمن سازی: از پیچ تنظیم برای کشش سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن مهار مقاومت می کند. پس از کشش، پیچ تنظیم را با پین های قفلی یا مهره های قفلی قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
6. بررسی نهایی: تأیید کنید که اتصال ایمن است، مهار هیچ نشانه ای از حرکت نشان نمی دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت افزار و پایان سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

3. مشتریان همکاری کننده

4. گواهینامه ها

5. خدمات ما

شرکت JIAYAO یک تولید کننده حرفه ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین برج ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده اند.
ما در طراحی و تولید برج فولادی زاویه دار، برج فولادی لوله ای، برج تک ستونی، برج درخت کاج، برج مهار شده و برج نگهبانی تخصص داریم. بخش های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش های برج فولادی است. مواد اولیه ما از کارخانه های فولاد معروف در چین می آید: گروه HBIS، گروه فولاد Baowu، گروه Shougang.

اگر به آن نیاز دارید، ما 24 ساعت شبانه روز از شما استقبال می کنیم!
