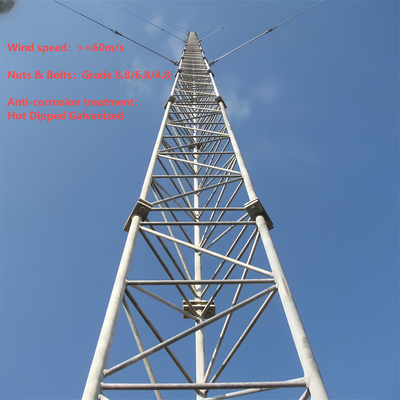

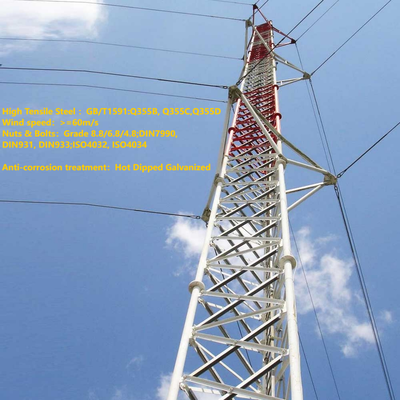

دکل مخابراتی مشبک فولادی گالوانیزه با سیم مهار 10 تا 40 متر برای پوشش شبکه روستایی
یک دکل مهاردار (که به آن دکل مهار نیز گفته می‌شود) سازه‌ای بلند و باریک است که برای پایداری به سیم‌های مهار خارجی (کابل‌های فولادی با استحکام بالا) متکی است - برخلاف دکل‌های خودایستا که به طور مستقل می‌ایستند. این طراحی به آن اجازه می‌دهد تا با مواد سازه‌ای کمتر به ارتفاعات بیشتری دست یابد و آن را به گزینه‌ای مقرون به صرفه برای کاربردهایی که نیاز به پوشش یا ارتفاع گسترده دارند، تبدیل می‌کند.
-
بدنه باریک دکل: ساخته شده به صورت سازه فولادی لوله‌ای یا مشبک (باریک‌تر از دکل‌های خودایستا)، با شکلی مخروطی برای بهینه‌سازی توزیع بار.
-
سیستم سیم مهار: مجموعه‌های متعددی از کابل‌های فولادی در فواصل 20 تا 30 متری به دکل متصل می‌شوند و در زوایای 45 تا 60 درجه به زمین مهار می‌شوند تا در برابر نیروهای باد/لرزه‌ای مقاومت کنند.
-
محدوده ارتفاع: از 30 متر تا بیش از 200 متر (بلندتر از اکثر دکل‌های خودایستا) متغیر است و برای نیازهای خاص قابل سفارشی‌سازی است.
-
لوازم جانبی: شامل نردبان‌های صعود، پایه‌های آنتن، سینی‌های کابل و چراغ‌های هشدار هواپیمایی (برای ارتفاعات بیش از 60 متر).
-
بدنه دکل: فولاد سازه‌ای گالوانیزه (ASTM A36/S235JR) برای مقاومت در برابر خوردگی و استحکام.
-
سیم‌های مهار: کابل‌های فولادی با کشش بالا (ASTM A475) با پوشش روی/پلیمری برای دوام.
-
مهارها: مهاربندهای بتنی/فولادی سنگین برای ایمن‌سازی سیم‌ها، طراحی شده برای بارهای کششی.
-
انطباق: مطابق با IEC 62305 (حفاظت در برابر صاعقه) و کدهای ایمنی ساختمان محلی.
-
پخش/مخابرات: پشتیبانی از آنتن‌های تلویزیون/رادیو و فرستنده‌های مایکروویو دوربرد (حداکثر پوشش سیگنال از طریق ارتفاع).
-
پایش هواشناسی: میزبانی سنسورهای هواشناسی/رادار در ارتفاعات بالا برای داده‌های دقیق جوی.
-
ناوبری هوایی: نصب فانوس‌های هوایی در مناطق دورافتاده (کوه‌ها، سواحل).
-
تحقیقات علمی: استقرار ابزارهای جوی (مانیتورهای ازن) بالاتر از تداخل زمینی.
1. مشخصات فنی
| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| فولاد سازه |
| 2. درجه |
فولاد نرم |
فولاد با کشش بالا |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~1.0 درجه در سرعت عملیاتی |
| 5. استحکام کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
355 |
235 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. استحکام ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8، 6.8، 8.8 |
| 10. استانداردهای خواص مکانیکی |
| 10.1 پیچ‌ها |
ISO 898-1 |
| 10.2 مهره‌ها |
ISO 898-2 |
| 10.3 واشرها |
ISO 6507-1 |
| 11. استانداردهای ابعاد |
| 11.1 پیچ‌ها |
DIN7990, DIN931, DIN933 |
| 11.2 مهره‌ها |
ISO4032, ISO4034 |
| 11.3 واشرها |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوسی با محافظ CO2 و جوشکاری قوسی زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامت گذاری |
| 14. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزه کردن |
| 15. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |
بدنه دکل دکل مهاردار چیست؟
بدنه دکل دکل مهاردار (دکل مهار) سازه مرکزی باربر باریک است که آنتن‌ها، سنسورها یا سایر تجهیزات را پشتیبانی می‌کند و برای پایداری جانبی (به جای استحکام خودایستا) به سیم‌های مهار خارجی متکی است. معمولاً به صورت یک قاب فولادی لوله‌ای یا مشبک ساخته می‌شود، باریک‌تر از دکل‌های خودایستا است و دارای طراحی مخروطی (پهن‌تر در پایه، باریک‌تر در بالا) برای بهینه‌سازی توزیع بار و مقاومت در برابر باد است. بدنه دکل از فولاد سازه‌ای گالوانیزه (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط‌های بیرونی اطمینان حاصل شود. این بدنه به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان‌های صعود، پایه‌های آنتن و سینی‌های کابل عمل می‌کند و طراحی ماژولار آن امکان سفارشی‌سازی ارتفاعات از 30 متر تا بیش از 200 متر را فراهم می‌کند که برای کاربردهایی مانند پخش، مخابرات یا پایش هواشناسی سفارشی شده است.
چگونه آنتن را روی دکل مهاردار نصب کنیم؟
نصب آنتن روی دکل مهاردار شامل یک فرآیند ساختاریافته و مطابق با استاندارد ایمنی است که با طراحی دکل و استانداردهای صنعتی همسو است:
- آماده‌سازی پیش از نصب: ظرفیت باربری دکل را تأیید کنید تا اطمینان حاصل شود که می‌تواند وزن آنتن (شامل سخت‌افزار و کابل‌های مربوطه) را تحمل کند. بدنه دکل را از نظر خوردگی، آسیب سازه‌ای یا اتصالات شل بازرسی کنید و انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) را تأیید کنید.

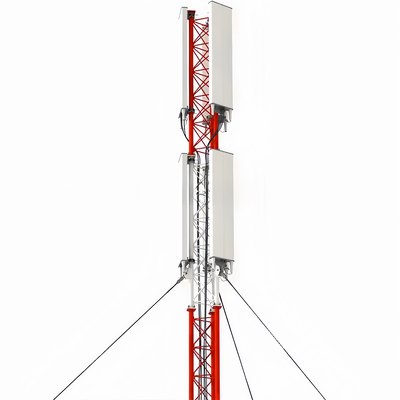

- نصب پایه آنتن: پایه‌های آنتن اختصاصی (لوازم جانبی یکپارچه دکل) را به نقاط از پیش تعیین شده روی بدنه دکل وصل کنید. این پایه‌ها معمولاً با استفاده از پیچ‌های با استحکام بالا که با سازه فولادی گالوانیزه دکل سازگار هستند، محکم می‌شوند و اتصالی محکم را تضمین می‌کنند که در برابر نیروهای باد و ارتعاشات مقاومت می‌کند.
- بالا بردن و موقعیت‌دهی آنتن: از جرثقیل‌ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع هدف (که به طور استراتژیک برای پوشش سیگنال بهینه انتخاب شده است) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر هم‌تراز کنید و از ابزارهای لیزری یا مترهای هم‌تراز برای دقت استفاده کنید.
- محکم کردن آنتن: آنتن را با استفاده از سخت‌افزار سازگار به پایه‌های از پیش نصب شده وصل کنید و پیچ‌ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می‌تواند بر عملکرد یا یکپارچگی سازه‌ای تأثیر بگذارد، وجود ندارد.
- مسیردهی و ادغام کابل: کابل‌های سیگنال یا فیدرها را از طریق سینی‌های کابل یکپارچه دکل عبور دهید تا از آنها در برابر آسیب‌های محیطی محافظت شود. کابل‌ها را به آنتن وصل کرده و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق‌بندی و ضد آب بودن مناسب در نقاط اتصال اطمینان حاصل کنید.
- بازرسی نهایی: یک بررسی بصری از آنتن، پایه‌ها و کابل‌ها برای تأیید نصب ایمن انجام دهید. عملکرد انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل‌های ایمنی (مانند حفاظت از سقوط برای کارگران) در طول فرآیند رعایت شده است.
دستگاه ضد صعود روی دکل مهاردار چیست؟
دستگاه ضد صعود برای دکل مهاردار یک جزء ایمنی تخصصی است که روی بدنه دکل نصب می‌شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح‌های رایج شامل موارد زیر است:
- یقه‌های/دامن‌های ضد صعود: موانع فولادی دایره‌ای یا مخروطی که در نزدیکی پایه دکل (معمولاً 2 تا 3 متر بالاتر از زمین) نصب می‌شوند تا با مسدود کردن نقاط گرفتن دست یا پا، تلاش برای صعود را متوقف کنند.
- بازدارنده‌های خاردار یا نوک تیز: اتصالات فولادی غیرکشنده و نوک تیز در بخش‌های پایینی دکل یا نردبان‌ها برای منصرف کردن از صعود غیرمجاز.
- دسترسی قفل شده: اگر دکل مجهز به پنل دسترسی در سطح زمین یا ورودی نردبان باشد، یک دروازه قفل شده دسترسی را به پرسنل مجاز محدود می‌کند.
این دستگاه‌ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه دکل) ساخته شده‌اند تا در برابر شرایط محیطی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد غیر آموزش دیده است که با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای دکل همسو است.
چگونه سیم مهار و دکل مهاردار را به هم وصل کنیم؟
اتصال سیم‌های مهار به دکل مهاردار شامل یک فرآیند ایمن و باربر است تا اطمینان حاصل شود که سیم‌ها می‌توانند به طور موثر دکل را در برابر نیروهای باد و لرزه‌ای پایدار کنند:
- آماده‌سازی: سیم‌های مهار ساخته شده از کابل‌های فولادی با کشش بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام را انتخاب کنید. اطمینان حاصل کنید که بدنه دکل دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی دکل مشخص شده است، می‌باشد.
- نصب سخت‌افزار اتصال: براکت‌ها یا قلاب‌های سنگین سیم مهار را با استفاده از پیچ‌های با استحکام بالا (سازگار با سازه فولادی گالوانیزه دکل) به نقاط اتصال از پیش تعیین شده دکل وصل کنید. این براکت‌ها برای توزیع یکنواخت کشش در سراسر بدنه دکل طراحی شده‌اند.

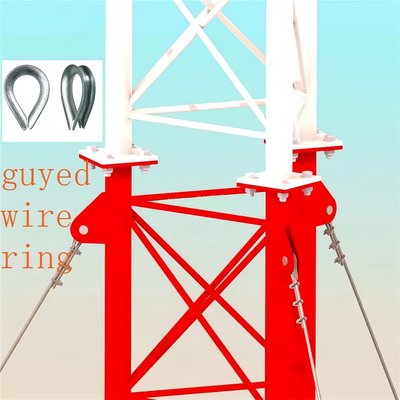

- اتصال سیم: از اتصالات پایانی حرفه‌ای (مانند غلاف‌های فشاری، گیره‌های کابل یا حلقه‌های انگشتی) برای ایمن‌سازی انتهای هر سیم مهار استفاده کنید. غلاف‌های فشاری برای یک اتصال دائمی و با استحکام بالا روی سیم پرس می‌شوند، در حالی که گیره‌های کابل تنش قابل تنظیم را فراهم می‌کنند.
- اتصال و کشش: انتهای متصل شده سیم مهار را با استفاده از یک شگل یا پین به براکت دکل وصل کنید و از تناسب ایمن و بدون شل بودن اطمینان حاصل کنید. از ابزار کشش (مانند پیچ تنظیم یا سیم‌کش) برای تنظیم کشش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی دکل حیاتی است.
- تأیید: بررسی کنید که اتصال با ساختار مخروطی دکل هم‌تراز است و سیم به طور یکنواخت کشیده شده است (از کشش بیش از حد که می‌تواند به بدنه دکل فشار وارد کند، خودداری کنید). تأیید کنید که سخت‌افزار و اتصالات پایانی در برابر خوردگی مقاوم هستند و با استانداردهای ایمنی دکل مطابقت دارند.
چگونه سیم مهار و پیچ مهار را به هم وصل کنیم؟
اتصال سیم‌های مهار به پیچ‌های مهار (مهارهای زمینی) یک مرحله حیاتی برای انتقال کشش سیم به زمین و اطمینان از پایداری دکل است:
- آماده‌سازی مهار: اطمینان حاصل کنید که مهار زمینی (مهار بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین در زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. مهار باید کاملاً عمل‌آوری شده باشد (برای بتن) و به طور ایمن جاسازی شده باشد تا در برابر نیروهای بیرون کشیدگی مقاومت کند.
- نمایان کردن پیچ مهار: اطمینان حاصل کنید که پیچ بالایی مهار (پیچ مهار) از زمین بیرون زده و برای پذیرش سخت‌افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر کشش سیم مهار مقاومت کند.
- اتصال سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (غلاف‌های فشاری، گیره‌های کابل یا حلقه‌های انگشتی) که برای اتصال دکل استفاده شده است، متصل کنید و از یک انتهای ایمن و باربر اطمینان حاصل کنید.
- مونتاژ سخت‌افزار اتصال: یک پیچ تنظیم (برای تنظیم کشش) و یک شگل را به سیم مهار متصل شده وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ مهار متصل می‌شود و امکان تنظیم دقیق کشش سیم را فراهم می‌کند.
- کشش و ایمن‌سازی: از پیچ تنظیم برای کشش سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن مهار مقاومت می‌کند. پس از کشش، پیچ تنظیم را با پین‌های قفلی یا مهره‌های قفلی قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
- بررسی نهایی: تأیید کنید که اتصال ایمن است، مهار هیچ نشانه‌ای از حرکت نشان نمی‌دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت‌افزار و اتصال سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
