برج ارتباطی شبکه فولادی لوله‌ای لوله‌ای 20 تا 60 متری برای ایستگاه پایه 5G

برج لوله‌ای فولادی مشبک 3 پایه‌ای 20 تا 60 متری برای ایستگاه پایه 5G

ما در طراحی و ساخت برج‌های فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیده‌بانی و امنیتی تخصص داریم.در زیر اطلاعات دقیق محصول آمده است:

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطحی: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی محکم یا درام فولادی است.
3. داده های فنی

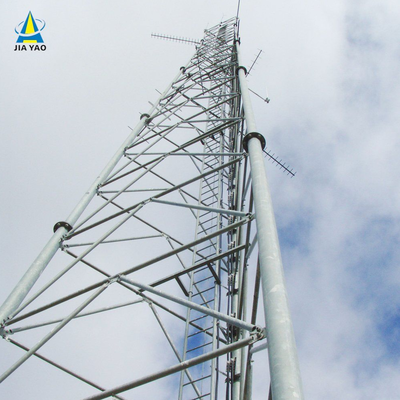

ساختار مشبک برج فولادی لوله‌ای 3 پایه‌ای چیست؟

ساختار مشبک یک برج فولادی لوله‌ای 3 پایه‌ای، یک چارچوب خرپایی مانند است که سه پایه لوله‌ای عمودی برج را به هم متصل می‌کند. این اعضای مشبک که از لوله‌های فولادی توخالی کوچکتر (مطابق با ماده پایه لوله، به عنوان مثال، لوله‌های فولادی بدون درز/جوشی) تشکیل شده‌اند، اتصالات افقی و قطری متقاطع بین سه پایه را تشکیل می‌دهند و الگوی شبکه‌ای مثلثی را در سراسر ارتفاع برج ایجاد می‌کنند. این ساختار همراه با طراحی مخروطی برج (پهن‌تر در پایه، باریک‌تر در بالا) برای توزیع بار عمودی (وزن برج، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزه‌ای) به طور مساوی در سه پایه عمل می‌کند. مشبک لوله‌ای نه تنها استحکام و پایداری سازه را افزایش می‌دهد، بلکه عملکرد آیرودینامیکی را نیز بهینه می‌کند - با کاهش 30 درصدی مقاومت باد در مقایسه با سازه‌های مشبک فولادی زاویه‌دار سنتی - که برج را برای محیط‌های سخت یا بادخیز بسیار سازگار می‌کند. علاوه بر این، استفاده از اعضای لوله‌ای تضمین می‌کند که ساختار سبک وزن است و در عین حال ظرفیت تحمل بار بالایی را حفظ می‌کند.

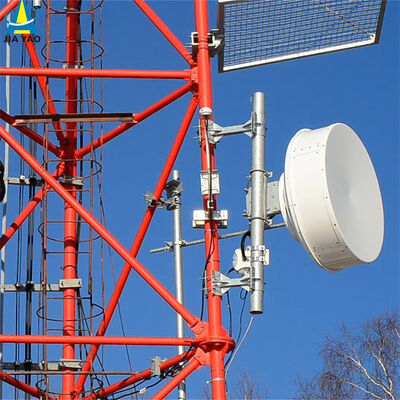

چگونه دیش مایکروویو را روی برج فولادی لوله‌ای 3 پایه‌ای نصب کنیم؟

نصب یک دیش مایکروویو (MW) بر روی یک برج فولادی لوله‌ای 3 پایه‌ای از یک فرآیند ایمن و استاندارد مطابق با طراحی سازه‌ای برج و استانداردهای صنعتی پیروی می‌کند:

1. تأیید پیش از نصب: ظرفیت باربری برج (طبق استانداردهای TIA-222-G و GB 50017) را تأیید کنید تا اطمینان حاصل شود که می‌تواند دیش MW، سخت‌افزار نصب و بارهای مربوطه را تحمل کند. براکت‌های آنتن از پیش نصب شده برج (لوازم جانبی یکپارچه) را از نظر یکپارچگی سازه‌ای بازرسی کنید.
2. آماده سازی براکت: از براکت‌های آنتن اختصاصی برج (یا براکت‌های سفارشی ساخته شده سازگار با مشبک لوله‌ای) استفاده کنید و آنها را با استفاده از پیچ‌های با استحکام بالا درجه 8.8 (ISO 898) به پایه‌های اصلی برج یا خرپاهای مشبک محکم کنید. اطمینان حاصل کنید که براکت‌ها با مسیر ارتباطی نقطه به نقطه مورد نظر هم‌تراز شده‌اند و با گشتاور مشخص شده سفت شده‌اند.
3. بالا بردن و موقعیت‌دهی دیش: از جرثقیل‌ها یا تجهیزات بالابر تخصصی برای بلند کردن دیش MW به ارتفاع هدف (معمولاً نزدیک به قسمت‌های بالایی برج یا روی سکوی نگهداری) استفاده کنید. زاویه آزیموت و ارتفاع دیش را برای هم‌ترازی با نقطه پایانی دریافت/ارسال تنظیم کنید و از ابزارهای هم‌ترازی لیزری برای دقت استفاده کنید.
4. بستن محکم: دیش MW را با استفاده از سخت‌افزار سازگار به براکت‌های نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. گشتاور پیچ‌ها را با ابزارهای کالیبره شده مجدداً بررسی کنید تا با استانداردهای جوشکاری و بستن AWS D1.1 مطابقت داشته باشد.
5. مسیردهی کابل: کابل‌های سیگنال و برق دیش را از طریق سیستم‌های مدیریت کابل یکپارچه برج (یا در امتداد مسیرهای محافظت شده روی ساختار مشبک) عبور دهید تا از قرار گرفتن در معرض آسیب‌های محیطی جلوگیری شود. اطمینان حاصل کنید که کابل‌ها در نقاط اتصال به درستی عایق‌بندی و ضد آب شده‌اند.
6. بازرسی نهایی: یک بررسی بصری دیش، براکت‌ها و اتصالات برای تأیید پایداری انجام دهید. انتقال سیگنال را برای تأیید هم‌ترازی و عملکرد آزمایش کنید. در طول نصب، پروتکل‌های ایمنی (به عنوان مثال، حفاظت از سقوط برای کارگران) را رعایت کنید.

ساختار اصلی برج فولادی لوله‌ای 3 پایه‌ای؟

ساختار اصلی یک برج فولادی لوله‌ای 3 پایه‌ای یک سیستم خودایستا با قاب مثلثی است که برای پایداری، تحمل بار و راندمان آیرودینامیکی طراحی شده است و از سه جزء اصلی تشکیل شده است:

• سه پایه لوله‌ای عمودی: عناصر اصلی تحمل بار، ساخته شده از لوله‌های فولادی بدون درز یا جوشی (مطابق با استانداردهای Q345B/ASTM A500). این پایه‌ها که در پیکربندی مثلثی چیده شده‌اند، کل وزن برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می‌کنند.
• خرپاهای مشبک لوله‌ای: لوله‌های فولادی توخالی کوچکتر که سه پایه اصلی را به صورت افقی و قطری به هم متصل می‌کنند. این سیستم خرپایی متقاطع بارها را به طور مساوی توزیع می‌کند، استحکام سازه‌ای را افزایش می‌دهد و مقاومت باد را کاهش می‌دهد و الگوی مشبک مشخصه برج را تشکیل می‌دهد.
• قاب مخروطی و اتصالات فلنجی: برج به تدریج از پایه به سمت بالا باریک می‌شود (پایه پهن‌تر، بالای باریک‌تر) تا مقاومت در برابر بادهای قوی (تا 200 کیلومتر در ساعت) و زلزله‌ها را بهینه کند. قطعات برج از طریق فلنج‌های پیچ شده با استحکام بالا به هم متصل می‌شوند و مونتاژ ایمن را تضمین کرده و خطرات نگهداری را کاهش می‌دهند.

این اجزا ستون فقرات سازه‌ای را تشکیل می‌دهند، با لوازم جانبی یکپارچه (مانند سکوها، نردبان‌ها) که پشتیبانی عملکردی را بدون به خطر انداختن یکپارچگی ساختار اصلی اضافه می‌کنند.

سکو، نردبان

الف. سکو

• هدف: به عنوان یک فضای کاری پایدار مرتفع برای نصب، نگهداری یا بازرسی دیش‌های MW، آنتن‌ها، سنسورها یا سایر تجهیزات عمل می‌کند. همچنین نقطه استراحت ایمنی را برای کارگران در حین دسترسی به برج فراهم می‌کند.
• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه (طبق ASTM A123 برای مقاومت در برابر خوردگی) و در ارتفاعات مشخص در ساختار مشبک ادغام شده است. مجهز به نرده‌های ایمنی برای جلوگیری از سقوط و سطوح ضد لغزش برای پایداری کارگران. مهندسی شده برای تحمل وزن کارگران، ابزار و تجهیزات، مطابق با ظرفیت باربری کلی برج. ممکن است شامل دریچه‌های دسترسی برای حرکت آسان بین بخش‌های برج باشد.
• مزیت کلیدی: به طور استراتژیک در نزدیکی نقاط نصب تجهیزات قرار گرفته است تا وظایف نگهداری را ساده کند و کارایی عملیاتی را افزایش دهد.

ب. نردبان

• هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می‌دهد از برج بالا بروند تا به سکوها، تجهیزات یا بخش‌های بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله‌های با فاصله منظم (طبق استانداردهای ایمنی صنعتی) برای بالا رفتن راحت. مجهز به مکانیزم‌های ضد سقوط (مانند راهنمای کابل برای هارنس‌های ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات طراحی "نردبان ضد سقوط" برج. به صورت عمودی به پایه‌های اصلی یا خرپاهای مشبک متصل شده و مسیری ایمن و پایدار را تضمین می‌کند.
• انطباق: مطابق با مقررات ایمنی و استانداردهای طراحی برج (مانند TIA-222-G، GB 50017) طراحی شده است و حفاظت از کارگران را در حین دسترسی عمودی در اولویت قرار می‌دهد.

در مجموع، سکو و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم ضمن رعایت الزامات ایمنی و دوام صنعتی، قابلیت استفاده برج را افزایش می‌دهند.

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!

بازدید مشتریان

مونتاژ,آزمایش برج فولادی گالوانیزه

گواهینامه ها

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!

انواع محصول سفارشی و مزیت

برج خود ایستا 
برج خود ایستا معمولاً 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد نبشی است. در مورد اتصال، برج لوله‌ای با فلنج متصل می‌شود و برج فولاد نبشی با مهره و پیچ متصل می‌شود. 
ویژگی ها: 
1. ضریب بار باد کم، مقاومت در برابر باد قوی. 
2. صرفه جویی در منابع زمین، موقعیت مناسب. 
حمل و نقل و نصب آسان. 

برج فولادی لوله‌ای
برج لوله‌ای به سازه فولادی بلند خود ایستا اطلاق می‌شود که ستون برج از لوله‌های فولادی و بخش بدنه برج به شکل مثلثی ساخته شده است. ویژگی‌های اصلی آن این است که سه ستون برج لوله‌ای از لوله‌های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است که یک سازه بلند فولادی متفاوت از فولاد نبشی است.

برج تک پایه‌ای 
برج تک لوله‌ای که به آن برج تک پایه‌ای نیز گفته می‌شود، نوعی رایج است، با ظاهری زیبا، مساحتی از 9 تا 18 متر مربع را پوشش می‌دهد، مقرون به صرفه است و توسط اکثر سازه‌ها پذیرفته شده است. بدنه برج از مقطع منطقی‌تری استفاده می‌کند که از طریق پیچ با استحکام بالا متصل می‌شود. دارای ویژگی‌های نصب آسان است و می‌تواند با انواع سایت‌های میدانی پیچیده سازگار شود. 

برج مهاردار 
برج مهاردار ظاهری نو دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. برج مهاردار نوع رایجی از برج مخابراتی است که اقتصادی و کاربردی است. سبک‌تر و ارزان‌تر از بقیه است. برای مناطق وسیع جغرافیایی بسیار مناسب است. 

برج نگهبانی
برج دیده‌بانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می‌شود و در چندین زمینه نقش مهمی ایفا می‌کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج‌های دیده‌بانی معمولاً از بدنه برج، سکوها، برج‌ها و نردبان‌ها تشکیل شده‌اند و دارای سازه‌های فشرده و بادوام هستند.

برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بایونیک است، که در پایه شبیه به یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار می‌گیرد، بخشی از طبیعت خواهد بود. 
ویژگی ها: 
1. ساختار نفیس و ظاهر زیبا. 
2. پایداری سازه‌ای قوی و عمر کاری طولانی. 
3. پوشش مساحت کم و اثر اقتصادی عالی.

خدمات ما

JIAYAO CO., LTD. یک تولید کننده حرفه‌ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه‌ترین راه‌حل‌ها و بهترین برج مخابراتی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده‌اند.
ما در طراحی و ساخت برج فولاد نبشی، برج فولاد لوله‌ای، برج تک پایه‌ای، برج درخت کاج، برج مهاردار و برج نگهبانی تخصص داریم. بخش‌های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزاسیون و بخش‌های برج فولادی است. مواد اولیه ما از کارخانه‌های فولادسازی معروف در چین می‌آید: HBIS Group، Baowu Steel Group، Shougang Group.
​

سوالات متداول

س: حداقل مقدار سفارش قابل قبول چیست؟
پاسخ: حداقل مقدار سفارش قابل قبول ما 1 ست است. هر سفارش آزمایشی در مقادیر کم مورد استقبال قرار می‌گیرد.

س: زمان تحویل چقدر است؟
پاسخ: ظرف 25 روز پس از دریافت واریز.

س: مدت پرداخت قابل قبول چیست؟
پاسخ: TT، L/C، پی پال، وسترن یونیون، مانی گرام.

س: آیا می‌توانید OEM را برای من انجام دهید؟
پاسخ: ما تمام سفارشات OEM را می‌پذیریم، فقط با ما تماس بگیرید و طرح خود را به من بدهید، ما قیمت معقولی را به شما ارائه خواهیم داد.

س: چه زمانی می‌توانم قیمت را دریافت کنم؟
پاسخ: ما معمولاً ظرف 24 ساعت پس از دریافت درخواست شما قیمت را به شما ارائه می‌دهیم. اگر برای دریافت قیمت بسیار عجله دارید، لطفاً با ما تماس بگیرید یا به ما اطلاع دهید، تا بتوانیم درخواست شما را در اولویت قرار دهیم.

س: آیا استاندارد سازه‌ای برج مخابراتی شما ANSI / TIA/ EIA-222-G است؟
پاسخ: بله.

س: آیا استاندارد گالوانیزاسیون گرم ASTM A 123/153 است؟
پاسخ: بله.

س: آیا می‌توانید یک کتاب محاسباتی ارائه دهید؟
پاسخ: بله، اما شما باید برای کتاب محاسباتی هزینه بپردازید.

س: عمر محصول شما چقدر است؟
پاسخ: 50 سال.
س: آیا ساختار برج یکپارچه است؟
پاسخ: خیر، ما می‌توانیم آن را طبق درخواست مشتری طراحی و تولید کنیم.

س: روش پرداخت شما چیست؟
پاسخ: 30% توسط T/T به عنوان ودیعه، مانده توسط T/T یا L/C در دید.

در صورت نیاز، ما 24 ساعت شبانه روز از شما استقبال می‌کنیم!
