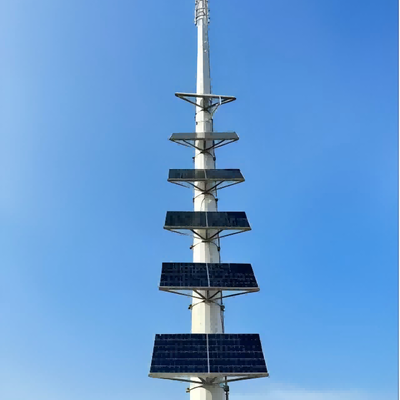

برج تک قطبی انرژی خورشیدی خارج از شبکه با قفسه ذخیره‌سازی باتری یکپارچه و پایه‌های انرژی هیبریدی درجه صنعتی برای سایت 5 گرمی منطقه از راه دور

تصویر بزرگ : برج تک قطبی انرژی خورشیدی خارج از شبکه با قفسه ذخیره‌سازی باتری یکپارچه و پایه‌های انرژی هیبریدی درجه صنعتی برای سایت 5 گرمی منطقه از راه دور

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج مونوپول

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 تن در ماه

مخاطب حالا حرف بزن

برج تک قطبی انرژی خورشیدی خارج از شبکه با قفسه ذخیره‌سازی باتری یکپارچه و پایه‌های انرژی هیبریدی درجه صنعتی برای سایت 5 گرمی منطقه از راه دور

شرح

نام محصول:	برج تک قطبی انرژی خورشیدی خارج از شبکه با قفسه ذخیره‌سازی باتری یکپارچه و پایه‌های انرژی هیبریدی درج	گواهی:	ISO9001:2008 COC
استاندارد گالوانیزه:	ASTM A123/ ISO 1461	ارتفاع:	30 متر
زمان زندگی:	بیش از 30 سال	سرعت باد:	>=60M/S
گالوانیزه کردن:	گالوانیزه گرم	ارتفاعات:	9-40 متر
مهره و پیچ و مهره:	درجه 8.8/6.8/4.8	تایپ کنید:	برج مخابرات
سیستم کوهنوردی:	نردبان یا دستگاه ایمنی بالا رفتن	رنگ:	رنگ سفارشی
شکل مواد:	میله فولادی، فولاد زاویه دار	نیاز به نگهداری:	کم
ظرفیت بار لرزه ای:	تا 9 درجه	روش نصب:	مونتاژ پیچ
برجسته کردن:	برج مونوپل خورشیدی خارج از شبکه , برج مونوپل با ذخیره باتری , پایه‌های انرژی هیبریدی صنعتی

برج خورشیدی تک‌قطبی خارج از شبکه با قفسه باتری یکپارچه و پایه‌های انرژی هیبریدی صنعتی برای سایت 5G منطقه دورافتاده

شرکت JIAYAO

توضیحات محصول

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطح: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.

3. داده های فنی

طراحی
1. کد طراحی	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
فولاد سازه
2. درجه	فولاد نرم	فولاد با استحکام بالا
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعت باد طراحی	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~1.0 درجه در سرعت عملیاتی
5. استحکام کششی (Mpa)	360~510	470~630
6. استحکام تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. استحکام ضربه KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه	درجه 4.8, 6.8, 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ	ISO 898-1
10.2 مهره	ISO 898-2
10.3 واشر	ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ	DIN7990, DIN931, DIN933
11.2 مهره	ISO4032, ISO4034
11.3 واشر	DIN7989, DIN127B, ISO7091
جوشکاری
12. روش	جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر پودری (SAW)
13. استاندارد	AWS D1.1
علامت گذاری
14. روش علامت گذاری اعضا	پرس هیدرولیک
گالوانیزه کردن
15. استاندارد گالوانیزه کردن مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزه کردن پیچ و مهره	ISO 1461 یا ASTM A153
آزمایش
17. آزمایش کارخانه	آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد، آزمایش پریسی، آزمایش چکش

ظرفیت
18. حداکثر ظرفیت تولید	50,000 تن در سال

⇔ بدنه اصلی برج تک‌قطبی چیست؟

بدنه اصلی یک برج تک‌قطبی یک شفت جامد/نیمه جامد تک، خودایستا است که ساختار اصلی تحمل بار برج را تشکیل می دهد و برای استفاده شهری سفارشی شده است. این برج معمولاً از صفحات فولادی نورد شده با استحکام بالا (Q345B/ASTM A500 Grade B) ساخته می شود و دارای شکل استوانه ای یا چند ضلعی جوش داده شده (قطرهای 0.5 تا 2 متر، متناسب با ارتفاع برج) با طراحی مخروطی (کمی باریک تر در بالا) برای بهینه سازی مقاومت در برابر بار باد (تا 180 کیلومتر در ساعت) است. ارتفاع آن از 10 متر تا 60 متر (قابل تنظیم برای ایستگاه های کوچک 5G یا مراکز ارتباطی شهری) متغیر است و به عنوان چارچوب پایه برای ادغام تمام اجزای کمکی برج تک‌قطبی عمل می کند.

⇔ فلنج پایینی، نردبان و سکوی برج تک‌قطبی چیست؟

1. فلنج پایینی: این یک جزء فولادی سنگین است که به پایه شفت اصلی تک‌قطبی جوش داده می شود و به عنوان اتصال حیاتی بین بدنه برج و فونداسیون بتنی عمل می کند. ساخته شده از فولاد با استحکام بالا (مطابق با بدنه اصلی) و با فرآیندهای ضد خوردگی، با پیچ های لنگر فونداسیون هم تراز می شود تا برج را به صورت عمودی محکم کند و تمام بارهای سازه ای و تجهیزات را به زمین منتقل کند و از پایداری کلی برج اطمینان حاصل کند.
2. نردبان: این یک نردبان داخلی داخلی است که در شفت اصلی تک‌قطبی ادغام شده است، از فولاد گالوانیزه مقاوم در برابر خوردگی ساخته شده و مجهز به سیستم حرفه ای جلوگیری از سقوط است. منحصراً برای پرسنل تعمیر و نگهداری مجاز، این نردبان مسیر دسترسی عمودی ایمن را برای بازرسی برج، نصب و تعمیر تجهیزات فراهم می کند و یکپارچگی آن تمرکز اصلی تعمیر و نگهداری منظم برج است.
3. سکو: برج تک‌قطبی مجهز به سکوهای فولادی فشرده و یکپارچه (سفارشی شده بر اساس نیاز پروژه) است که در ارتفاعات مشخص بر روی شفت اصلی نصب می شوند. این سکوها که از فولاد گالوانیزه برای دوام ساخته شده اند، به عنوان فضاهای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (مانند آنتن های 5G، دستگاه های مایکروویو) و تجهیزات نظارتی عمل می کنند. این سکوها که برای تناسب با فضای بسیار فشرده تک‌قطبی طراحی شده اند، راحتی عملیاتی را به حداکثر می رسانند بدون اینکه طراحی شیک و نامحسوس شهری برج را به خطر بیندازند.

⇔ بدنه اصلی برج تک‌قطبی پس از گالوانیزه گرم چیست؟

پس از گالوانیزه گرم، بدنه اصلی برج تک‌قطبی همچنان شفت فولادی استوانه ای/چند ضلعی تک (ساخته شده از صفحات فولادی نورد شده با استحکام بالا Q345B/ASTM A500 Grade B) با طراحی مخروطی باقی می ماند و شکل سازه ای، ابعاد و عملکرد تحمل بار آن کاملاً حفظ می شود. تغییر کلیدی این است که کل سطح فولادی آن با یک پوشش روی یکنواخت و متراکم مطابق با استاندارد ASTM A123 پوشانده شده است. این لایه گالوانیزه یک مانع مقاوم در برابر خوردگی ایجاد می کند که به طور موثر از زیرلایه فولادی در برابر آلاینده های شهری، رطوبت و فرسایش محیطی در فضای باز محافظت می کند و عمر مفید بدنه اصلی را به بیش از 25 سال افزایش می دهد. بدنه گالوانیزه همچنین استحکام سازه ای شفت فولادی اصلی را حفظ می کند و تمام اتصالات جوشی (مطابق با AWS D1.1) به طور مساوی گالوانیزه می شوند تا عملکرد ضد خوردگی مداوم و یکپارچگی سازه ای کلی بدنه برج تضمین شود.
