برج سیمی فوق العاده بلند برای پخش رادیو و تلویزیون دوربرد استاندارد ANSI/TIA-222 دکل مشبک مستحکم با سیستم لنگر فولادی سخت شده

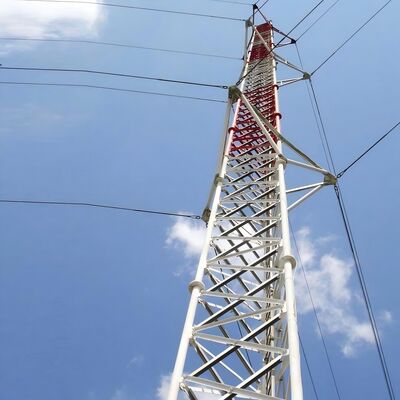

یک دکل سیمی مهار شده (که به آن دکل مهار شده نیز گفته می شود) سازه ای بلند و باریک است که برای پایداری به سیم های مهار خارجی (کابل های فولادی با استحکام بالا) متکی است - برخلاف دکل های خود ایستا که مستقل می ایستند. این طراحی به آن اجازه می دهد تا با مواد ساختاری کمتر به ارتفاعات بیشتری برسد و آن را به انتخابی مقرون به صرفه برای کاربردهایی تبدیل می کند که نیاز به پوشش یا ارتفاع گسترده دارند.
-
بدنه باریک دکل: ساخته شده به صورت سازه فولادی لوله ای یا مشبک (باریک تر از دکل های خود ایستا)، با شکل مخروطی برای بهینه سازی توزیع بار.
-
سیستم سیم مهار: چندین مجموعه کابل فولادی در فواصل 20 تا 30 متری به دکل متصل می شوند و در زوایای 45 تا 60 درجه به زمین مهار می شوند تا در برابر نیروهای باد/لرزه ای مقاومت کنند.
-
محدوده ارتفاع: از 30 متر تا بیش از 200 متر (بلندتر از اکثر دکل های خود ایستا)، قابل تنظیم برای نیازهای خاص.
-
لوازم جانبی: شامل نردبان های بالارونده، پایه های آنتن، سینی های کابل و چراغ های هشدار دهنده هواپیمایی (برای ارتفاعات > 60 متر).
-
بدنه دکل: فولاد سازه ای گالوانیزه (ASTM A36/S235JR) برای مقاومت در برابر خوردگی و استحکام.
-
سیم های مهار: کابل های فولادی با کشش بالا (ASTM A475) با پوشش روی/پلیمری برای دوام.
-
مهارها: مهار های بتنی/فولادی سنگین برای ایمن سازی سیم ها، طراحی شده برای بارهای کششی.
-
انطباق: مطابق با IEC 62305 (حفاظت در برابر صاعقه) و کدهای ایمنی ساختمان محلی.
-

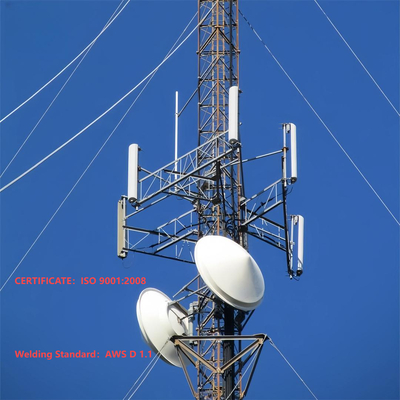

پخش/مخابرات: پشتیبانی از آنتن های تلویزیون/رادیو و فرستنده های مایکروویو دوربرد (حداکثر پوشش سیگنال از طریق ارتفاع).
-
نظارت هواشناسی: میزبانی سنسورهای هواشناسی/رادار در ارتفاعات بالا برای داده های دقیق جوی.
-
ناوبری هوایی: نصب فانوس های هوایی در مناطق دورافتاده (کوه ها، سواحل).
-
تحقیقات علمی: استقرار ابزارهای جوی (مانیتورهای ازن) بالاتر از تداخل زمینی.

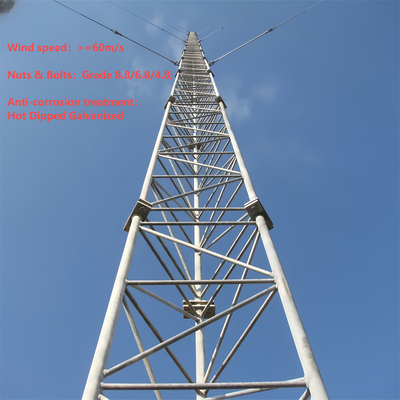

1. مشخصات فنی
| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| فولاد سازه ای |
| 2. درجه |
فولاد نرم |
فولاد با کشش بالا |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~1.0 درجه در سرعت عملیاتی |
| 5. استحکام کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
355 |
235 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. استحکام ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8, 6.8, 8.8 |
| 10. استاندارد خواص مکانیکی |
| 10.1 پیچ ها |
ISO 898-1 |
| 10.2 مهره ها |
ISO 898-2 |
| 10.3 واشرها |
ISO 6507-1 |
| 11. استاندارد ابعاد |
| 11.1 پیچ ها |
DIN7990, DIN931, DIN933 |
| 11.2 مهره ها |
ISO4032, ISO4034 |
| 11.3 واشرها |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوس محافظ CO2 و جوشکاری زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامت گذاری |
| 14. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزه کردن |
| 15. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |

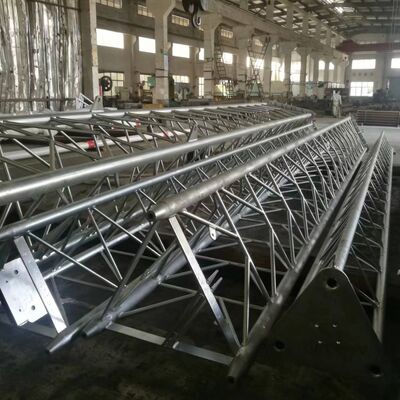

بدنه دکل سیمی مهار شده چیست؟
بدنه دکل سیمی مهار شده (دکل مهار شده) سازه مرکزی و باربر باریک است که آنتن ها، سنسورها یا سایر تجهیزات را پشتیبانی می کند و برای پایداری جانبی (به جای استحکام خود ایستا) به سیم های مهار خارجی متکی است. معمولاً به صورت یک قاب فولادی لوله ای یا مشبک ساخته می شود، باریک تر از دکل های خود ایستا است و دارای طراحی مخروطی (پهن تر در پایه، باریک تر در بالا) برای بهینه سازی توزیع بار و مقاومت در برابر باد است. بدنه دکل از فولاد سازه ای گالوانیزه (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط های بیرونی اطمینان حاصل شود. این به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان های بالارونده، پایه های آنتن و سینی های کابل عمل می کند و طراحی ماژولار آن امکان سفارشی سازی ارتفاعات از 30 متر تا بیش از 200 متر را فراهم می کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی تنظیم شده است.
چگونه آنتن را روی دکل سیمی مهار شده نصب کنیم؟
نصب آنتن روی دکل سیمی مهار شده شامل یک فرآیند ساختاریافته و مطابق با ایمنی است که با طراحی دکل و استانداردهای صنعتی همسو است:
- آماده سازی قبل از نصب: ظرفیت باربری دکل را تأیید کنید تا اطمینان حاصل شود که می تواند وزن آنتن (شامل سخت افزار و کابل های مربوطه) را تحمل کند. بدنه دکل را از نظر خوردگی، آسیب سازه ای یا اتصالات شل بازرسی کنید و انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) را تأیید کنید.
- نصب پایه آنتن: پایه های آنتن اختصاصی (لوازم جانبی یکپارچه دکل) را به نقاط از پیش تعیین شده روی بدنه دکل وصل کنید. این پایه ها معمولاً با استفاده از پیچ های با استحکام بالا که با سازه فولادی گالوانیزه دکل سازگار هستند، محکم می شوند و اتصال محکمی را تضمین می کنند که در برابر نیروهای باد و ارتعاشات مقاومت می کند.
- بالا بردن و موقعیت دهی آنتن: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع هدف (که به طور استراتژیک برای پوشش سیگنال بهینه انتخاب شده است) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر هم تراز کنید و از ابزارهای لیزری یا مترهای تراز برای دقت استفاده کنید.
- محکم کردن آنتن: آنتن را با استفاده از سخت افزار سازگار به پایه های از پیش نصب شده وصل کنید و پیچ ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می تواند بر عملکرد یا یکپارچگی سازه تأثیر بگذارد وجود ندارد.
- مسیردهی و ادغام کابل: کابل های سیگنال یا فیدرها را از طریق سینی های کابل یکپارچه دکل عبور دهید تا از آنها در برابر آسیب های محیطی محافظت شود. کابل ها را به آنتن وصل کرده و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق بندی و ضد آب بودن مناسب در نقاط اتصال اطمینان حاصل کنید.

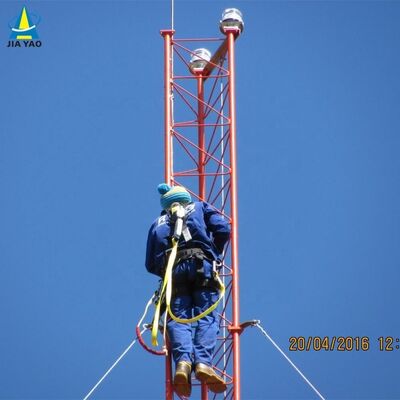

- بازرسی نهایی: یک بررسی بصری از آنتن، پایه ها و کابل ها برای تأیید نصب ایمن انجام دهید. عملکرد انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل های ایمنی (مانند حفاظت از سقوط برای کارگران) در طول فرآیند رعایت می شوند.
دستگاه ضد صعود در دکل سیمی مهار شده چیست؟
دستگاه ضد صعود برای دکل سیمی مهار شده یک جزء ایمنی تخصصی است که روی بدنه دکل نصب می شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح های رایج شامل موارد زیر است:
- یقه ها/دامن های ضد صعود: موانع فولادی دایره ای یا مخروطی که در نزدیکی پایه دکل (معمولاً 2 تا 3 متر بالاتر از زمین) نصب می شوند تا با محروم کردن از نقاط گرفتن دست یا پا، تلاش برای صعود را مسدود کنند.
- بازدارنده های خاردار یا دندانه دار: اتصالات فولادی غیر کشنده و نوک تیز روی بخش های پایینی دکل یا نردبان ها برای منصرف کردن از صعود غیرمجاز.
- دسترسی قفل شده: اگر دکل مجهز به پنل دسترسی در سطح زمین یا ورودی نردبان باشد، یک دروازه قفل شده دسترسی را به پرسنل مجاز محدود می کند.
این دستگاه ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه دکل) ساخته شده اند تا در برابر شرایط بیرونی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده، مطابق با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای دکل است.
چگونه سیم مهار و دکل سیمی مهار شده را به هم وصل کنیم؟
اتصال سیم های مهار به دکل سیمی مهار شده شامل یک فرآیند ایمن و باربر است تا اطمینان حاصل شود که سیم ها می توانند به طور موثر دکل را در برابر نیروهای باد و لرزه ای پایدار کنند:
- آماده سازی: سیم های مهار ساخته شده از کابل های فولادی با کشش بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام را انتخاب کنید. اطمینان حاصل کنید که بدنه دکل دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی دکل مشخص شده است، می باشد.
- نصب سخت افزار اتصال: براکت های سیم مهار سنگین یا چنگک ها را با استفاده از پیچ های با استحکام بالا (سازگار با سازه فولادی گالوانیزه دکل) به نقاط اتصال از پیش تعیین شده دکل وصل کنید. این براکت ها برای توزیع یکنواخت کشش در سراسر بدنه دکل مهندسی شده اند.

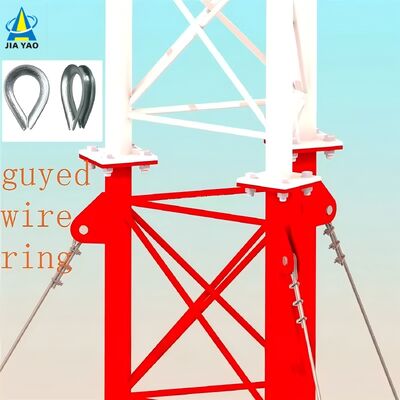

- پایان دادن به سیم: از اتصالات پایانی حرفه ای (مانند آستین های پرس، گیره های کابل یا گوشواره ها) برای ایمن سازی انتهای هر سیم مهار استفاده کنید. آستین های پرس برای اتصال دائمی و با استحکام بالا روی سیم پرس می شوند، در حالی که گیره های کابل تنش قابل تنظیم را فراهم می کنند.
- اتصال و تنش دهی: انتهای پایانی سیم مهار را با استفاده از یک شگل یا پین به براکت دکل وصل کنید و از تناسب ایمن و بدون شل بودن اطمینان حاصل کنید. از ابزار تنش دهی (مانند پیچ تنظیم یا بالابر) برای تنظیم تنش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی دکل حیاتی است.
- تأیید: بررسی کنید که اتصال با ساختار مخروطی دکل هم تراز است و سیم به طور یکنواخت تنش داده شده است (از سفت شدن بیش از حد که می تواند به بدنه دکل فشار وارد کند، خودداری کنید). تأیید کنید که سخت افزار و اتصالات پایانی مقاوم در برابر خوردگی هستند و با استانداردهای ایمنی دکل مطابقت دارند.
چگونه سیم مهار و پیچ لنگر مهار شده را به هم وصل کنیم؟
اتصال سیم های مهار به پیچ های لنگر مهار شده (مهارهای زمینی) یک مرحله حیاتی برای انتقال کشش سیم به زمین است و پایداری دکل را تضمین می کند:
- آماده سازی مهار: اطمینان حاصل کنید که مهار زمینی (مهار بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین در زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. مهار باید کاملاً عمل آوری شده باشد (برای بتن) و به طور ایمن جاسازی شده باشد تا در برابر نیروهای بیرون کششی مقاومت کند.
- نمایان شدن پیچ مهار: اطمینان حاصل کنید که پیچ بالایی مهار (پیچ لنگر مهار شده) از زمین بیرون زده و برای جای دادن سخت افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر کشش سیم مهار مقاومت کند.
- پایان دادن به سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین های پرس، گیره های کابل یا گوشواره ها) که برای اتصال دکل استفاده می شود، پایان دهید و از یک انتهای ایمن و باربر اطمینان حاصل کنید.
- مونتاژ سخت افزار اتصال: یک پیچ تنظیم (برای تنظیم تنش) و یک شگل را به سیم مهار پایانی وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ لنگر مهار شده متصل می شود و امکان تنظیم دقیق تنش سیم را فراهم می کند.
- تنش دهی و ایمن سازی: از پیچ تنظیم برای تنش دادن سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن مهار مقاومت می کند. پس از تنش دهی، پیچ تنظیم را با پین های قفلی یا مهره های قفلی قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
- بررسی نهایی: تأیید کنید که اتصال ایمن است، مهار هیچ نشانه ای از حرکت نشان نمی دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت افزار و پایان سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
