12 22 32 متری برج آنتن تک قطبی طراحی براق برای استقرار مخابرات پارک تجاری

تصویر بزرگ : 12 22 32 متری برج آنتن تک قطبی طراحی براق برای استقرار مخابرات پارک تجاری

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج مونوپول

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 تن در ماه

مخاطب حالا حرف بزن

12 22 32 متری برج آنتن تک قطبی طراحی براق برای استقرار مخابرات پارک تجاری

شرح

نام محصول:	12 22 32 متری برج آنتن تک قطبی طراحی براق برای استقرار مخابرات پارک تجاری	استاندارد طراحی:	ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1
گواهی:	ISO9001:2008 COC	ارتفاعات:	9-40 متر (قابل تنظیم)
جوشکاری:	AWS D 1.1	استاندارد گالوانیزه:	ASTM A123/ ISO 1461
درمان ضد خوردگی:	گالوانیزه گرم	سرعت باد:	120 کیلومتر بر ساعت
مواد:	ورق فولادی ASTM A36 A572 Gr50/S275JR S275JR	زمان زندگی:	بیش از 30 سال
تایپ کنید:	برج مخابرات	نیاز:	بسته به سفارش
براکت های آنتن:	۲ تا ۴ عدد	لوازم جانبی:	لنگر زمینی
قطب آنتن:	2-5	Supply Sytle:	سازنده
نوع پایه:	پایه بتنی	بندر:	بندر تیانجین و دیگران
برجسته کردن:	برج آنتن 32 متری , برج مونوپول با طرح زيبا , برج مخابرات پارک تجاری

12 22 32 متری برج آنتن تک قطبی طراحی براق برای استقرار مخابرات پارک تجاری

JIAYAO CO.,LTD

توضیحات محصول

1.جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM. شماره مدل: برج مخابراتی
عملیات سطح: گالوانیزه یا رنگ آمیزی شده گرم.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی مطابق با نیاز مشتری با تسمه گالوانیزه بسته می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چند بسته جدا می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.

3. داده های فنی

طراحی
1. کد طراحی	ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1
سازه فولادی
2. نمره	فولاد ملایم	فولاد با کشش بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591:Q355B، Q355C، Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0، S235J2	EN10025: S355JR، S355J0، S355J2

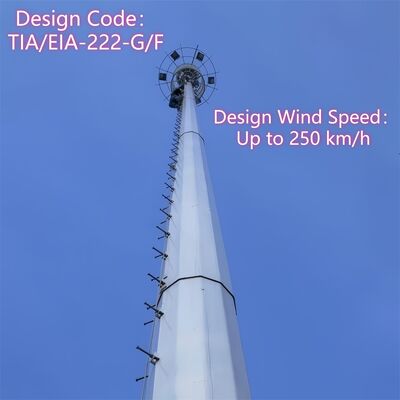

3. سرعت باد را طراحی کنید	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5. قدرت کشش (Mpa)	360 تا 510	470 تا 630
6. قدرت تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. قدرت ضربه KV (J)	27 (20 درجه سانتیگراد) ---Q235B (S235JR)	27 (20 درجه سانتیگراد) ---Q345B (S355JR)
	27(0°C)---Q235C(S235J0)	27 (0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. نمره	درجه 4.8، 6.8، 8.8
10. استانداردهای خواص مکانیکی
10.1 پیچ و مهره	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 واشر	ISO 6507-1
11. استانداردهای ابعاد
11.1 پیچ و مهره	DIN7990، DIN931، DIN933
11.2 آجیل	ISO4032، ISO4034
11.3 واشر	DIN7989، DIN127B، ISO7091
جوشکاری
12. روش	جوشکاری قوس الکتریکی محافظ CO2 و جوشکاری قوس زیر آب (SAW)
13. استاندارد	AWS D1.1
علامت گذاری
14. روش علامت گذاری اعضا	مهر زنی پرس هیدرولیک
گالوانیزه کردن
15. استاندارد گالوانیزه مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزه پیچ و مهره	ISO 1461 یا ASTM A153
تست کنید
17. تست کارخانه	تست کشش، آنالیز عناصر، تست شارپی (آزمایش ضربه)، خمش سرد، تست قبل، تست چکش

ظرفیت
18. حداکثر ظرفیت تولید	50000 تن در سال

⇔بدنه اصلی برج تک قطبی چیست؟

بدنه اصلی یک برج تک قطبی یک شفت جامد/نیمه جامد خود نگهدار است که ساختار باربر هسته برج را تشکیل می دهد که برای استفاده شهری طراحی شده است. معمولاً از صفحات فولادی نورد شده با استحکام بالا (Q345B/ASTM A500 Grade B) ساخته می‌شود و دارای یک شکل چند ضلعی استوانه‌ای یا جوشی (قطرهای 0.5 تا 2 متر، مقیاس‌بندی شده بر اساس ارتفاع برج) با طراحی مخروطی (در قسمت بالا کمی باریک‌تر) برای بهینه‌سازی مقاومت بار باد (1180 میلی‌متر) است. ارتفاع آن از 10 متر تا 60 متر (قابل تنظیم برای ریز ایستگاه های 5G یا هاب های ارتباطی شهری) است و به عنوان چارچوبی برای ادغام تمام اجزای کمکی برج تک قطبی عمل می کند.

⇔ فلنج پایین، نردبان و سکوی برج تک قطبی چیست؟

1. فلنج پایین: این یک جزء فولادی سنگین است که به پایه شفت اصلی تک قطبی جوش داده شده است و به عنوان اتصال مهم بین بدنه برج و پایه بتنی عمل می کند. ساخته شده از فولاد با استحکام بالا (مطابق با بدنه اصلی) و با فرآیندهای ضد خوردگی، با پیچ های لنگر فونداسیون همراستا می شود تا برج را به صورت عمودی محکم کند و کل بارهای سازه و تجهیزات را به زمین منتقل کند و از پایداری کلی برج اطمینان حاصل کند.
2. نردبان: این یک نردبان داخلی داخلی است که در شفت اصلی تک قطبی ادغام شده است، از فولاد گالوانیزه مقاوم در برابر خوردگی ساخته شده و مجهز به سیستم حرفه ای جلوگیری از سقوط است. به طور انحصاری برای پرسنل تعمیر و نگهداری گواهی، یک مسیر دسترسی عمودی ایمن برای بازرسی برج، نصب و راه اندازی تجهیزات و تعمیر آن فراهم می کند و یکپارچگی آن تمرکز اصلی تعمیر و نگهداری منظم برج است.

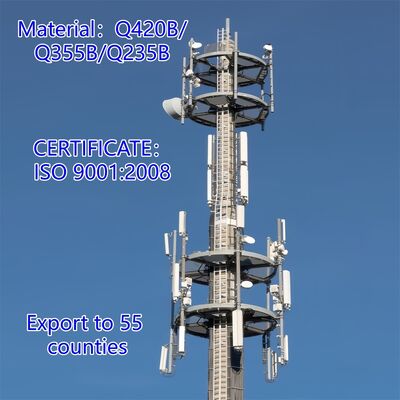

3. پلتفرم: برج تک قطبی مجهز به سکوهای فولادی فشرده و یکپارچه (سفارشی برای نیازهای پروژه) است که روی شفت اصلی در ارتفاعات تعیین شده نصب شده است. این پلت فرم‌ها که از فولاد گالوانیزه برای دوام ساخته شده‌اند، به‌عنوان فضای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (مانند آنتن‌های 5G، دستگاه‌های مایکروویو) و تجهیزات نظارتی عمل می‌کنند. آنها طراحی شده اند تا با ردپای فوق فشرده تک قطبی مطابقت داشته باشند، راحتی عملیاتی را بدون به خطر انداختن طراحی شهری شیک و محجوب برج به حداکثر می رساند.

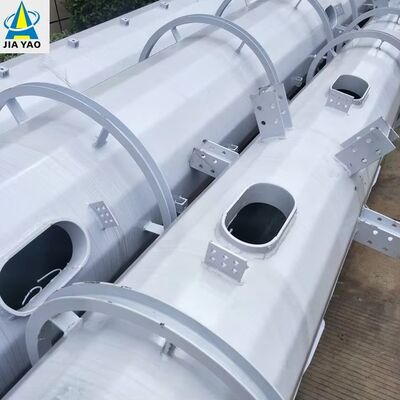

⇔بدنه اصلی برج تک قطبی پس از گالوانیزه گرم چیست؟

پس از گالوانیزه گرم، بدنه اصلی برج تک قطبی به صورت شفت فولادی تک استوانه ای/چند ضلعی (ساخته شده از صفحات فولادی نورد شده با مقاومت بالا Q345B/ASTM A500 درجه B) با طراحی مخروطی باقی می ماند و شکل ساختاری، ابعاد و عملکرد تحمل بار آن کاملاً حفظ می شود. تغییر کلیدی این است که کل سطح فولادی آن با پوشش روی یکنواخت و متراکم مطابق با استاندارد ASTM A123 پوشیده شده است. این لایه گالوانیزه یک سد مقاوم در برابر خوردگی را تشکیل می دهد که به طور موثری از بستر فولادی در برابر آلاینده های شهری، رطوبت و فرسایش محیطی در فضای باز محافظت می کند و عمر مفید بدنه اصلی را به بیش از 25 سال افزایش می دهد. بدنه اصلی گالوانیزه همچنین استحکام ساختاری شفت فولادی اصلی را حفظ می‌کند و تمام اتصالات جوش داده شده (مطابق با AWS D1.1) به یک اندازه گالوانیزه می‌شوند تا از عملکرد ضد خوردگی ثابت و یکپارچگی ساختاری بدنه برج اطمینان حاصل شود.

لطفا برای اطلاعات بیشتر اینجا را کلیک کنید!!!
