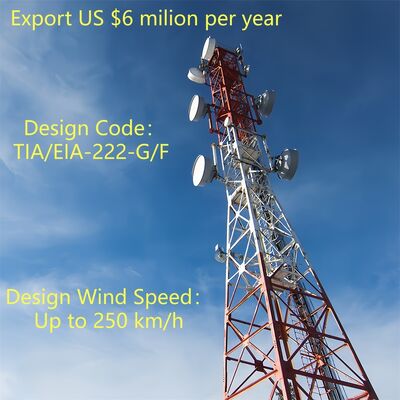

برج آنتن 4 پا دارای گواهینامه ایزو برای زیرساخت مخابراتی 40M ضد خوردگی

برج آنتن 4 پا دارای گواهینامه ایزو برای زیرساخت مخابراتی 40M ضد خوردگی

برج مشبک فولادی زاویه دار 4 پایک سازه فولادی مستقل و با مقاومت بالا است که برای پشتیبانی از زیرساخت های حیاتی طراحی شده است. با چارچوب چهار پایه مربعی و اتصالات شبکه متقاطع مشخص می شود، به عنوان یک ستون فقرات قابل اعتماد برای ارتباطات، انتقال نیرو و سایر کاربردهای صنعتی در سراسر جهان عمل می کند. بر خلاف برج‌های دنده‌ای که برای پایداری به سیم‌های خارجی متکی هستند، این طراحی خود نگهدار به‌طور مستقل ایستاده است و آن را با محیط‌های مختلف از مناطق شهری گرفته تا مناطق دورافتاده سازگار می‌کند.

به عنوان سنگ بنای زیرساخت های مدرن، برج مشبک فولادی زاویه دار 4 پایه دوام، تطبیق پذیری و عملی بودن را برای پاسخگویی به نیازهای رو به رشد بخش های ارتباطی، انرژی و نظارت ترکیب می کند. طراحی بالغ و عملکرد قابل اعتماد آن، آن را به گزینه ای ارجح برای پروژه های سراسر جهان تبدیل می کند.

توضیحات محصول

جزئیات بسته بندی:برج مخابراتی مطابق با نیاز مشتری با تسمه گالوانیزه بسته می شود.

تحویل دهید:20 روز پس از پرداخت از بندر تیانجین ارسال می شود

اعضای برج:یک برج فولادی به چند بسته جدا شده است.

پیچ و مهره:کیسه یا استیل Pacrum.lon

ما در طراحی و ساخت برج های فولادی سفارشی برای برنامه های مخابراتی، نظارت، مشاهده و امنیتی تخصص داریم.در زیر اطلاعات دقیق محصول آورده شده است:

ساختار شبکه برج فولادی زاویه دار 4 پا چیست؟

ساختار مشبک یک برج فولادی زاویه دار 4 پایه، چارچوبی متقاطع و خرپایی است که چهار پایه فولادی زاویه عمودی برج را به هم متصل می کند. متشکل از اعضای فولادی به هم پیوسته (معمولاً فولاد زاویه دار یا میله های مشبک)، الگویی شبکه مانند را تشکیل می دهد که بارها را - از جمله وزن خود برج، وزن تجهیزات، باد، نیروهای لرزه ای و بارهای یخ - به طور مساوی در هر چهار پایه توزیع می کند. این سازه در تمام ارتفاع برج یکپارچه شده است و مکمل طرح مخروطی برج (در پایه گسترده تر، در بالا باریک تر) برای افزایش یکپارچگی و پایداری سازه است. پیکربندی شبکه، استحکام بالا را با عملکرد سبک وزن متعادل می کند، مصرف مواد را به حداقل می رساند و در عین حال ظرفیت تحمل بار و مقاومت در برابر شرایط محیطی شدید را به حداکثر می رساند. همچنین جریان هوا را تسهیل می کند، مقاومت باد را کاهش می دهد و پایداری کلی برج را بیشتر بهبود می بخشد.

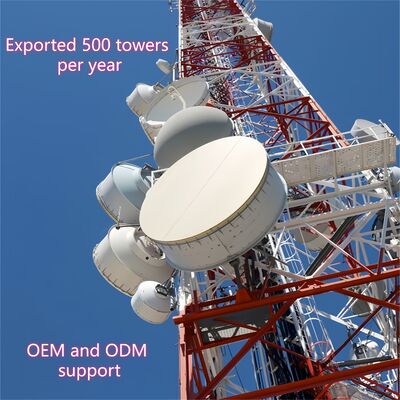

چگونه می توان دیش MW را روی برج فولادی زاویه دار 4 پایه سوار کرد؟را

نصب یک ظرف مایکروویو (MW) بر روی یک برج فولادی زاویه‌دار 4 پایه از یک فرآیند سیستماتیک و مطابق با ایمنی پیروی می‌کند:

1. آماده سازی قبل از نصب: ظرفیت باربری برج را بررسی کنید تا مطمئن شوید که می تواند وزن ظرف MW را تحمل کند (از جمله دیش، براکت نصب و سخت افزار مربوطه). بررسی کنید که طراحی برج با استانداردهای مربوطه (مانند TIA/EIA-222-G/F) برای نصب تجهیزات مطابقت داشته باشد.
2. نصب براکت: براکت های اختصاصی آنتن/مایکروویو (ارائه شده با برج یا ساخته شده به صورت سفارشی) را به نقاط نصب از پیش تعیین شده روی بدنه یا پلت فرم تجهیزات برج وصل کنید. این براکت‌ها با استفاده از پیچ‌های با استحکام بالا (مطابق با استاندارد ISO 898 درجه 6.8/8.8) برای اطمینان از اتصال محکم به ساختار شبکه یا پایه‌های برج محکم می‌شوند.
3. بلند کردن ظروف و موقعیت یابی: از جرثقیل ها یا تجهیزات تخصصی بالابر برای بالا بردن دیش MW تا ارتفاع هدف (معمولاً در بخش های بالایی برج یا یک سکوی تجهیزات اختصاصی) استفاده کنید. اطمینان حاصل کنید که دیش با مسیر ارتباطی نقطه به نقطه مورد نظر در یک راستا قرار دارد (در صورت لزوم، ارتفاع و ارتفاع را تنظیم کنید).
4. ایمن کردن ظرف: ظرف MW را با استفاده از سخت افزار سازگار به براکت های از پیش نصب شده ببندید، پیچ ها را با گشتاور مشخص شده با ابزارهای مدرج محکم کنید. اطمینان حاصل کنید که ظرف صاف و ثابت است، بدون تکان یا حرکت.
5. مسیریابی و ادغام کابل: کابل های سیگنال دیش را از طریق سینی های کابل یکپارچه برج عبور دهید تا از آسیب های محیطی محافظت کنید. کابل ها را به تجهیزات مناسب (به عنوان مثال، فرستنده/گیرنده) در پایه برج یا سکوی میانی وصل کنید و از عایق بندی و ضد آب بودن مناسب اطمینان حاصل کنید.
6. بازرسی نهایی: یک بررسی بصری انجام دهید تا مطمئن شوید که ظرف به طور ایمن نصب شده است، براکت ها سالم هستند، و کابل ها به درستی سازماندهی شده اند. انتقال سیگنال ظرف را آزمایش کنید تا تراز و عملکرد را تأیید کنید، و در طول فرآیند پروتکل های ایمنی را رعایت کنید.

سازه اصلی برج فولادی زاویه دار 4 پایه چیست؟

ساختار اصلی یک برج فولادی زاویه دار 4 پایه یک چارچوب خود نگهدار است که برای پایداری و تحمل بار طراحی شده است و از سه جزء اصلی تشکیل شده است:

• چهار پایه فولادی با زاویه عمودی: عناصر باربر اولیه، ساخته شده از فولاد ساختاری با کیفیت بالا (به عنوان مثال، Q235B، Q345B، Q420؛ مطابق با ASTM A36/A572) و در یک پیکربندی پایه مربعی چیده شده اند. این پایه ها وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می کنند.
• اتصالات خرپا مشبک: اعضای فولادی متقاطع (نوارهای فولادی یا شبکه ای زاویه ای) که چهار پایه را به صورت افقی و مورب به هم متصل می کنند. این سیستم خرپایی بارها را به طور یکنواخت در سراسر سازه توزیع می کند، استحکام را افزایش می دهد و در برابر نیروهای جانبی (باد، فعالیت لرزه ای) مقاومت می کند و الگوی مشبک مشخصه برج را تشکیل می دهد.
• طراحی قاب مخروطی: برج به تدریج از پایه به بالا باریک می شود (در پایین گسترده تر، در بالا باریک تر)، یکپارچگی سازه را با متمرکز کردن مواد در جایی که بارها بیشتر است (در پایه) بهینه می کند و مقاومت باد را در ارتفاعات بالاتر کاهش می دهد.

عناصر ساختاری تکمیلی (به عنوان مثال، سکوهای تجهیزات، نردبان های بالا رفتن، و سینی کابل) در چارچوب اصلی برای پشتیبانی از عملکرد عملی یکپارچه شده اند، اما چهار پایه عمودی و اتصالات خرپایی مشبک، ستون فقرات ساختاری برج را تشکیل می دهند.

سکو، نردبان برج فولادی زاویه دار 4 پا

الف. پلت فرم

• هدف: به عنوان یک فضای کاری مرتفع و پایدار برای نصب، نگهداری یا بازرسی تجهیزات (مانند ظروف MW، آنتن های 5G، دستگاه های نظارت) و اجزای برج عمل می کند. همچنین یک نقطه استراحت امن برای کارگران در طول کوهنوردی فراهم می کند.
• ویژگی های طراحی: معمولاً از فولاد گالوانیزه (با استاندارد ASTM A123/ISO 1461 برای مقاومت در برابر خوردگی مطابقت دارد) و در ساختار مشبک برج در ارتفاعات مشخص ادغام می شود. سکوها ممکن است شامل نرده های ایمنی، سطوح غیر لغزنده و دریچه های دسترسی برای اطمینان از ایمنی کارگران باشد. آنها برای تحمل وزن کارگران، ابزارها و تجهیزات مهندسی شده اند و با ظرفیت باربری کلی برج هماهنگ هستند.
• سفارشی سازی: می توان بر اساس نیازهای پروژه در ارتفاعات متعدد اضافه کرد (به عنوان مثال، در نزدیکی نقاط نصب آنتن یا وسط برج برای تعمیر و نگهداری).

ب. نردبان

• هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می دهد از برج بالا بروند تا برای نصب، بازرسی یا تعمیر به سکوها، تجهیزات یا بخش های بالایی برسند.
• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با فاصله یکنواخت (بر اساس استانداردهای ایمنی صنعت) برای بالا رفتن راحت. ویژگی‌های ایمنی کلیدی عبارتند از نرده‌ها، سیستم‌های مهار سقوط (مثلاً راهنماهای کابل برای مهارها)، و گاهی اوقات محفظه‌های قفس برای جلوگیری از سقوط. نردبان به صورت عمودی به پایه‌های برج یا خرپا مشبک متصل می‌شود و مسیری مطمئن و پایدار را تضمین می‌کند.
• انطباق: طراحی شده مطابق با مقررات ایمنی و استانداردهای صنعتی (به عنوان مثال، TIA/EIA-222-G/F)، با اولویت حفاظت از کارگران در هنگام دسترسی عمودی.

پلت فرم و نردبان با هم، قابلیت استفاده برج را با امکان دسترسی ایمن و کارآمد به تجهیزات و اجزای ارتفاع بالا افزایش می دهند و از عملیات و نگهداری مداوم پشتیبانی می کنند.

را

تست برج فولادی زاویه ای گالوانیزه

گالوانیزه یک عملیات سطحی حیاتی برای برج های شبکه فولادی زاویه دار 4 پایه است که مقاومت درازمدت در برابر خوردگی را برای مقاومت در برابر شرایط سخت در فضای باز و افزایش عمر مفید برج بیش از 20 سال فراهم می کند. در زیر یک نمای کلی ساده از آزمایش گالوانیزه آن آورده شده است:

1. اهداف تست اصلی

• از ضخامت پوشش کافی برای محافظت در برابر خوردگی بادوام اطمینان حاصل کنید.
• یکنواختی پوشش روی و چسبندگی قوی را بررسی کنید (جلوگیری از پوسته شدن / پوسته پوسته شدن).
• بررسی کنید که هیچ عیب مهمی وجود نداشته باشد (به عنوان مثال، فولاد لخت، ترک، گودال).
• مطابق با استانداردهای بین المللی (ASTM A123، ISO 1461).

2. روش های تست کلیدی (انجام شده پس از کارخانه و پس از نصب)

• ضخامت پوشش: از ضخامت سنج های مغناطیسی (غیر مخرب) یا میکرومترها (تنها مخرب نمونه) استفاده کنید. حداقل 85-120 میکرومتر (ضخیم تر برای محیط های خشن).
• چسبندگی: تست خمش (180 درجه)، آزمایش چکش یا آزمایش دریچه متقاطع با چاقو - جدا شدن پوشش مجاز نیست.
• بازرسی بصری: فولاد لخت، ترک، تجمع ناهموار روی، یا آلودگی را بررسی کنید. بی نظمی های جزئی در صورت عدم تاثیر پذیرفتنی است.
• مقاومت در برابر خوردگی: تست اسپری نمک (ASTM B117/ISO 9227) برای 100-500 ساعت (مقاومت در برابر زنگ قرمز). قرار گرفتن در معرض میدان طولانی مدت اختیاری
• آنالیز شیمیایی اختیاری: AAS/XRF برای تایید ≥98% خلوص روی و تشخیص ناخالصی ها.

3. رعایت استانداردها

به ASTM (A123، B117، A572)، ISO (1461، 9227، 898)، کدهای طراحی برج (TIA/EIA-222-G/F)، و مقررات محلی پایبند باشید.

4. بررسی های نقطه ای پس از نصب

• ضخامت را در مفاصل بحرانی دوباره اندازه گیری کنید.
• آسیب دیدگی (خراش، فرورفتگی) را بررسی کنید و در صورت نیاز رنگ غنی از روی را لمس کنید.
• یکپارچگی پوشش را در سوراخ های پیچ و مناطق با سایش بالا بررسی کنید.

این آزمایش قابلیت اطمینان پوشش گالوانیزه را تضمین می کند و از عملکرد برج در کاربردهای زیرساخت پشتیبانی می کند.

لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

بسته بندی و حمل و نقل

گواهینامه ها

رالطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

انواع محصول سفارشی و مزیت

برج خود نگهدار 
برج خود نگهدار معمولاً برج 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد زاویه است. در مورد اتصال، برج لوله ای با فلنج و برج فولادی زاویه ای توسط مهره و پیچ وصل می شود.
ویژگی ها:
1. ضریب کوچک بار باد، مقاومت در برابر باد قوی.
2. ذخیره منابع زمین، مکان مناسب.
حمل و نقل و نصب راحت.

برج فولادی لوله
برج لوله به یک سازه فولادی بلندمرتبه خود نگهدار با ستون برجی ساخته شده از لوله های فولادی و بخش بدنه برج به شکل مثلث گفته می شود. مشخصه اصلی آن این است که ستون برج سه لوله از لوله های فولادی ساخته شده است و قسمت بدنه برج به شکل مثلث است که یک سازه فولادی بلند و متفاوت از فولاد زاویه دار است.

برج تک قطبی

برج تک قطبی، یک نوع پرکاربرد است، با ظاهری زیبا، مساحت کوچکی از 9 تا 18 متر مربع را پوشش می دهد، مقرون به صرفه است و توسط اکثریت ساخت و سازها پذیرفته شده است. بدنه برج بخش معقول تری را اتخاذ می کند که از طریق پیچ و مهره با استحکام بالا یا همپوشانی (اتصال لغزش) متصل می شود. این ویژگی نصب آسان را دارد و می تواند با انواع سایت های میدانی پیچیده سازگار شود.

برج گاید 
برج Guyed ظاهری بدیع دارد و بزرگترین ویژگی آن با استفاده از سیم فولادی تقویت شده است. برج گاید یک نوع رایج از دکل های ارتباطی است که اقتصادی و کاربردی است. سبک تر و ارزان تر از بقیه است. برای مناطق وسیع جغرافیایی بسیار مناسب است.

برج نگهبانی
برج مراقبت یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف و ایفای نقش مهم در زمینه های مختلف استفاده می شود. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تاکید دارد و سبک معماری معمولا با محیط اطراف هماهنگ می شود. برج های دیده بانی معمولاً از بدنه برج ها، سکوها، برج ها و نردبان ها با سازه های فشرده و بادوام تشکیل شده اند.

برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بیونیک است که بر پایه آن مانند واقعی است، به علاوه طراحی دقیق آن، زمانی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار گیرد، بخشی از طبیعت خواهد بود.
ویژگی ها:
1. ساختار نفیس و ظاهر زرق و برق دار.
2. پایداری ساختاری قوی و عمر کاری طولانی.
3. پوشش منطقه کوچک و اثر اقتصادی بزرگ.

خدمات ما

JIAYAO CO., LTD. یک تولید کننده حرفه ای برج مخابراتی و مورد تایید ISO9001 است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین دکل ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده آمریکا، اروپا و سایر 55 کشور مختلف صادر شده است.
ما در طراحی و تولید برج فولادی زاویه دار، برج فولادی لوله، برج تک قطبی، برج درخت کاج، برج گاید و برج نگهبان تخصص داریم. بخش‌های ما شامل بخش‌های طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و برج‌های فولادی است. مواد خام ما از کارخانه های فولاد معروف در چین می آید: گروه HBIS، گروه فولاد Baowu، گروه Shougang.
را

در صورت نیاز، ما به صورت 24 ساعته پذیرای شما هستیم!
