برج مخابراتی فولادی Guyed Wire تحویل سریع سفارشی پیش ساخته مدولار نصب آسان

تصویر بزرگ : برج مخابراتی فولادی Guyed Wire تحویل سریع سفارشی پیش ساخته مدولار نصب آسان

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج سیم گاید

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15-20 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500-1000 تن در ماه

مخاطب حالا حرف بزن

برج مخابراتی فولادی Guyed Wire تحویل سریع سفارشی پیش ساخته مدولار نصب آسان

شرح

نام:	برج مخابراتی فولادی Guyed Wire تحویل سریع سفارشی پیش ساخته مدولار نصب آسان	استاندارد:	ANSI/TIA-222-G-2005
ظرفیت باد:	تا 200 کیلومتر در ساعت	قطر سیمی:	12 میلی متر
جوشکاری:	AWS D1.1	انحراف عمودی:	<1/1000
درمان ضد خوردگی:	گالوانیزه گرم	طول عمر:	بیش از 20 سال
ارتفاع:	30-120 متر	طراحی سرعت باد:	36 متر بر ثانیه
ساختار اتصال:	اتصال فلنج / اتصال پیچ و مهره	نوع پایه:	پایه بتنی
Wiretype:	سیم طناب فولادی	استفاده:	مخابرات
مقدار پلت فرم:	1/2/3/4/سفارشی شده	نوع ساختار:	گاید
نصب و راه اندازی:	آسان و سریع	مقاومت در برابر خوردگی:	بالا
برجسته کردن:	برج مخابراتی فولادی , برج مخابراتی ماژولار ساخته شده , نصب آسان برج مخابراتی فولادی

برج مخابراتی فولادی Guyed Wire تحویل سریع سفارشی پیش ساخته مدولار نصب آسان 0

الفبرج دکل گید شده(که به آن برج گاید نیز گفته می شود) یک سازه بلند و باریک است که بر خلاف برج های خود نگهدار که به طور مستقل ایستاده اند، برای پایداری به سیم های بیرونی (کابل های فولادی با استحکام بالا) متکی است. این طراحی به آن اجازه می دهد تا با مصالح ساختاری کمتر به ارتفاعات بیشتری برسد و آن را به یک انتخاب مقرون به صرفه برای کاربردهایی که نیاز به پوشش یا ارتفاع زیاد دارند تبدیل می کند.

ویژگی های اصلی ساختاری و طراحی

بدنه برج باریک: به عنوان سازه فولادی لوله ای یا مشبک (باریک تر از برج های خود نگهدار)، با شکل مخروطی برای بهینه سازی توزیع بار ساخته شده است.

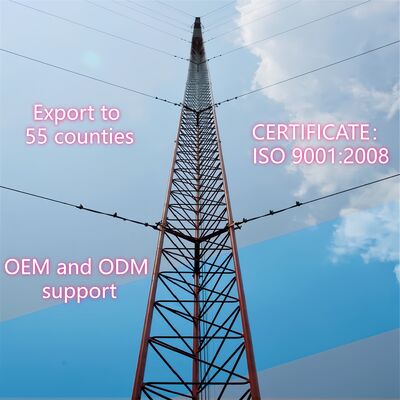

سیستم سیم گای: مجموعه‌ای از کابل‌های فولادی در فواصل 20 تا 30 متری به دکل متصل می‌شوند و در زوایای 45 تا 60 درجه به زمین متصل می‌شوند تا در برابر نیروهای باد/لرزه مقاومت کنند.
محدوده ارتفاع: از 30 متر تا بیش از 200 متر گسترش می یابد (بلندتر از اکثر برج های خود نگهدار)، قابل تنظیم برای نیازهای خاص.
لوازم جانبی: شامل نردبان های کوهنوردی، پایه های آنتن، سینی کابل و چراغ های هشدار هوانوردی (برای ارتفاع بیش از 60 متر).

مواد و استانداردهای کلیدی

بدنه برج: فولاد ساختاری گالوانیزه (ASTM A36/S235JR) برای مقاومت در برابر خوردگی و استحکام.
گای وایر: کابل های فولادی با کشش بالا (ASTM A475) با پوشش روی/پلیمر برای دوام.
لنگرها: لنگرهای بتن/فولاد سنگین برای محکم کردن سیم ها، طراحی شده برای بارهای کششی.
انطباق: از IEC 62305 (محافظت در برابر صاعقه) و کدهای ایمنی ساختمان محلی پیروی می کند.

سناریوهای کاربردی اولیه

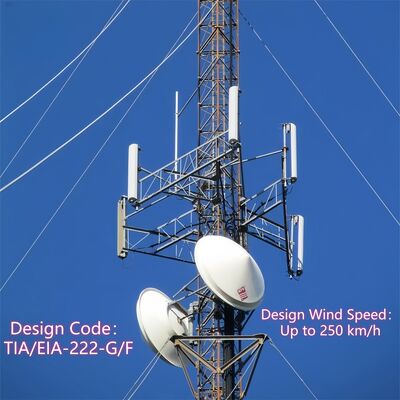

صدا و سیما/ مخابرات: پشتیبانی از آنتن های تلویزیون/رادیو و فرستنده های مایکروویو در مسافت های طولانی (پوشش سیگنال را از طریق ارتفاع به حداکثر می رساند).
پایش هواشناسی: میزبان سنسور/رادار آب و هوا در ارتفاعات بالا برای داده های جوی دقیق.
ناوبری هوانوردی: چراغ های هوانوردی را در مناطق دور افتاده (کوه ها، سواحل) نصب می کند.
تحقیقات علمی: ابزارهای جوی (مانیتورهای ازن) را در بالای تداخل زمین مستقر می کند.

1.مشخصات

طراحی
1. کد طراحی	ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1
سازه فولادی
2. نمره	فولاد ملایم	فولاد با کشش بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591:Q345B، Q345C، Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0، S235J2	EN10025: S355JR، S355J0، S355J2
3. سرعت باد را طراحی کنید	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5. قدرت کشش (Mpa)	360 تا 510	470 تا 630
6. قدرت تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. قدرت ضربه KV (J)	27 (20 درجه سانتیگراد) ---Q235B (S235JR)	27 (20 درجه سانتیگراد) ---Q345B (S355JR)
	27(0°C)---Q235C(S235J0)	27 (0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. نمره	درجه 4.8، 6.8، 8.8
10. استانداردهای خواص مکانیکی
10.1 پیچ و مهره	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 واشر	ISO 6507-1
11. استانداردهای ابعاد
11.1 پیچ و مهره	DIN7990، DIN931، DIN933
11.2 آجیل	ISO4032، ISO4034
11.3 واشر	DIN7989، DIN127B، ISO7091
جوشکاری
12. روش	جوشکاری قوس الکتریکی محافظ CO2 و جوشکاری قوس زیر آب (SAW)
13. استاندارد	AWS D1.1
علامت گذاری
14. روش علامت گذاری اعضا	مهر زنی پرس هیدرولیک
گالوانیزه کردن
15. استاندارد گالوانیزه مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزه پیچ و مهره	ISO 1461 یا ASTM A153

بدنه برج برج سیمی گاید چیست؟

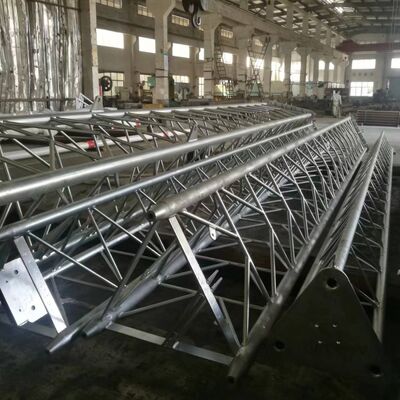

بدنه برج یک برج سیم گاید (برج دکل گاید) ساختار باربری مرکزی و باریک است که از آنتن‌ها، حسگرها یا سایر تجهیزات پشتیبانی می‌کند و برای پایداری جانبی (به جای استحکام خود نگهدارنده) به سیم‌های گای خارجی تکیه می‌کند. به طور معمول به عنوان یک ساخته می شودچارچوب فولادی لوله ای یا مشبکباریک تر از برج های خود نگهدار است و دارای طراحی مخروطی (در پایه گسترده تر، در بالا باریک تر) برای بهینه سازی توزیع بار و مقاومت در برابر باد است. بدنه برج از فولاد ساختاری گالوانیزه (منطبق با استانداردهای ASTM A36/S235JR) برای اطمینان از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط های بیرونی ساخته شده است. این به عنوان پایه نصب لوازم جانبی کلیدی مانند نردبان‌های بالا رفتن، پایه‌های آنتن و سینی کابل عمل می‌کند و طراحی مدولار آن امکان سفارشی‌سازی ارتفاعات از 30 متر تا بیش از 200 متر را برای برنامه‌هایی مانند پخش، مخابرات یا نظارت هواشناسی فراهم می‌کند.

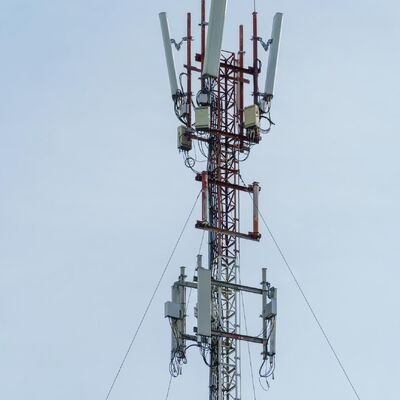

چگونه آنتن را بر روی برج سیم گاید نصب کنیم؟

نصب آنتن بر روی یک برج سیم گاید از یک فرآیند ساختاریافته و مطابق با ایمنی مطابق با استانداردهای طراحی و صنعت برج پیروی می کند:

آماده سازی قبل از نصب: ظرفیت باربری برج را بررسی کنید تا مطمئن شوید که می تواند وزن آنتن را تحمل کند (از جمله سخت افزار و کابل های مرتبط). بدنه برج را از نظر خوردگی، آسیب ساختاری یا اتصالات سست بررسی کنید و مطابقت با کدهای ایمنی محلی را تأیید کنید (مثلاً IEC 62305 برای حفاظت در برابر صاعقه).
نصب پایه آنتن: پایه های آنتن اختصاصی (لوازم جانبی یکپارچه برج) را به نقاط از پیش تعیین شده روی بدنه برج وصل کنید. این پایه‌ها معمولاً با استفاده از پیچ‌های با استحکام بالا و سازگار با ساختار فولادی گالوانیزه برج محکم می‌شوند و اتصال محکمی را تضمین می‌کنند که در برابر نیروهای باد و ارتعاشات مقاومت می‌کند.
بلند کردن و تعیین موقعیت آنتن: از جرثقیل ها یا تجهیزات تخصصی بالابر برای بالا بردن آنتن تا ارتفاع هدف (از نظر استراتژیک برای پوشش سیگنال بهینه انتخاب شده) استفاده کنید. با استفاده از ابزار لیزری یا تراز سنج برای دقت، آنتن را با جهت انتقال/دریافت مورد نظر تراز کنید.
ایمن سازی آنتن: آنتن را با استفاده از سخت افزار سازگار به پایه های از پیش نصب شده ببندید، پیچ ها را با گشتاور مشخص شده محکم کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است، بدون هیچ گونه لرزشی که می تواند بر عملکرد یا یکپارچگی ساختار تأثیر بگذارد.
مسیریابی و ادغام کابل: کابل ها یا فیدرهای سیگنال را از طریق سینی های کابل یکپارچه برج عبور دهید تا از آسیب های محیطی محافظت کنید. کابل ها را به آنتن وصل کنید و آنها را به تجهیزات زمینی هدایت کنید و از عایق بندی مناسب و ضد آب بودن نقاط اتصال اطمینان حاصل کنید.
بازرسی نهایی: بررسی بصری آنتن، پایه‌ها و کابل‌ها را برای تأیید نصب ایمن انجام دهید. انتقال/دریافت سیگنال آنتن را آزمایش کنید تا عملکرد آن را تأیید کنید و اطمینان حاصل کنید که تمام پروتکل های ایمنی (مثلاً محافظت در برابر سقوط برای کارگران) در طول فرآیند رعایت می شود.

دستگاه Anti Climbing روی برج سیمی گاید چیست؟

دستگاه ضد کوهنوردی برای برج سیم گاید یک جزء ایمنی تخصصی است که برای جلوگیری از دسترسی غیرمجاز و کاهش خطرات سقوط بر روی بدنه برج نصب شده است. طرح های رایج عبارتند از:

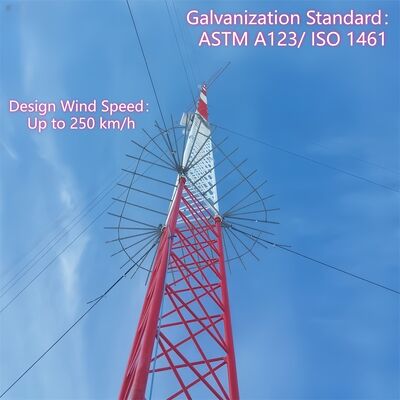

یقه / دامن ضد صعود: موانع فولادی دایره ای یا مخروطی شکل که در نزدیکی پایه برج نصب شده اند (معمولاً 2 تا 3 متر بالاتر از سطح زمین) برای جلوگیری از تلاش برای صعود با رد کردن دسته ها یا پایه ها.
بازدارنده های میخ دار یا دندانه دار: اتصالات فولادی نوک تیز و غیر کشنده بر روی بخش های برج یا نردبان های پایینی برای جلوگیری از صعود غیرمجاز.
دسترسی قفل شده: اگر برج مجهز به پانل دسترسی سطح زمین یا نقطه ورودی نردبان باشد، یک دروازه قفل شده دسترسی را فقط برای پرسنل تایید شده محدود می کند.

این دستگاه ها از مواد مقاوم در برابر خوردگی (به عنوان مثال، فولاد گالوانیزه، مطابق با بدنه برج) ساخته شده اند تا در شرایط بیرونی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده، همسویی با کدهای ایمنی ساختمان محلی و کاهش مسئولیت اپراتورهای برج است.

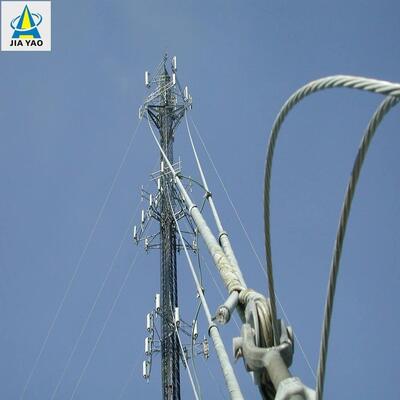

چگونه سیم گاید و برج سیم گاید را وصل کنیم؟

اتصال سیم‌های گای به یک برج سیم گاید شامل فرآیندی ایمن و باربر است تا اطمینان حاصل شود که سیم‌ها می‌توانند به طور موثر برج را در برابر باد و نیروهای لرزه ای تثبیت کنند:

آماده سازی: سیم های گای ساخته شده از کابل های فولادی با کشش بالا (مطابق با ASTM A475) با پوشش روی یا پلیمر برای دوام انتخاب کنید. اطمینان حاصل کنید که بدنه برج دارای نقاط اتصال از پیش ساخته شده (مثلاً گیره ها، براکت ها یا بازوهای متقاطع) در فواصل 20 تا 30 متری است، همانطور که در طراحی برج مشخص شده است.
نصب سخت افزار پیوست: با استفاده از پیچ و مهره های با استحکام بالا (سازگار با سازه فولادی گالوانیزه برج)، براکت ها یا گیره های سیمی سنگین را به نقاط اتصال از پیش تعیین شده برج نصب کنید. این براکت ها طوری طراحی شده اند که کشش را به طور یکنواخت در بدنه برج توزیع کنند.
خاتمه سیم: از اتصالات انتهایی حرفه ای (به عنوان مثال، گیره کابل، یا انگشتانه) برای محکم کردن انتهای هر سیم سیم استفاده کنید. آستین های Swage برای اتصال دائمی و با استحکام بالا روی سیم خم می شوند، در حالی که گیره های کابل کشش قابل تنظیم را فراهم می کنند.
اتصال و کشش: انتهای انتهایی سیم گیره را با استفاده از یک غل یا پین به براکت برج وصل کنید و از یک جا ثابت و بدون شلی اطمینان حاصل کنید. برای تنظیم کشش سیم مطابق با مشخصات طراحی، از یک ابزار کششی (مثلاً یک گیره چرخان یا کناره‌گیری) استفاده کنید که برای متعادل کردن نیروهای جانبی برج بسیار مهم است.
تأیید: بررسی کنید که اتصال با ساختار مخروطی برج هماهنگ باشد و سیم به طور یکنواخت کشیده شده باشد (از سفت شدن بیش از حد که می تواند به بدنه برج فشار بیاورد خودداری کنید). اطمینان حاصل کنید که اتصالات سخت افزاری و انتهایی در برابر خوردگی مقاوم هستند و با استانداردهای ایمنی برج مطابقت دارند.

چگونه سیم گاید و پیچ لنگر گاید را وصل کنیم؟

اتصال سیم‌ها به پیچ‌های لنگر گید شده (انکر زمین) یک گام مهم برای انتقال کشش سیم به زمین است و از پایداری برج اطمینان می‌دهد:

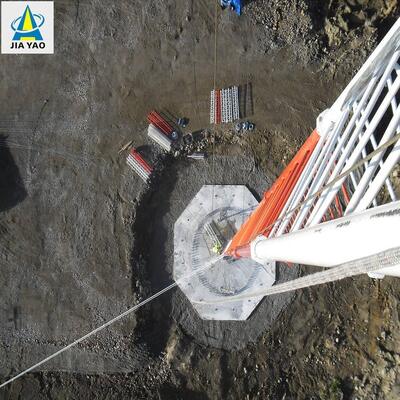

آماده سازی لنگر: اطمینان حاصل کنید که لنگر زمین (لنگر بتن سنگین یا فولادی که برای بارهای کششی طراحی شده است) به درستی در زمین در زاویه 45 تا 60 درجه نسبت به سیم پیچ نصب شده است. لنگر باید کاملاً پخته شود (برای بتن) و به طور ایمن تعبیه شود تا در برابر نیروهای کششی مقاومت کند.
نوردهی بولت لنگر: اطمینان حاصل کنید که پیچ بالای لنگر (پیچ لنگر گیره دار) از بالای زمین بیرون زده و برای قرار دادن سخت افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شود تا در برابر کشش سیم پیچ مقاومت کند.
خاتمه سیم: انتهای آزاد سیم گای را با استفاده از همان اتصالات با استحکام بالا (آستین های گیره دار، گیره کابل یا انگشتانه) که برای اتصال برج استفاده می شود، خاتمه دهید و از انتهای باربر و ایمن اطمینان حاصل کنید.
مونتاژ سخت افزار اتصال: یک گیره (برای تنظیم کشش) و یک قلاب را به سیم لوله انتهایی وصل کنید. گیره از طریق مهره یا واشر به پیچ لنگر متصل می شود و امکان تنظیم دقیق کشش سیم را فراهم می کند.
کشش و ایمن سازی: از گیره برای کشش سیم پیچ تا مشخصات مورد نیاز استفاده کنید و مطمئن شوید که در برابر نیروهای جانبی بدون کشیدن لنگر مقاومت می کند. پس از کشش، گیره چرخان را با سنجاق یا مهره های قفلی قفل کنید تا به مرور زمان شل نشود.
بررسی نهایی: بررسی کنید که اتصال ایمن است، لنگر هیچ نشانه‌ای از حرکت نشان نمی‌دهد، و سیم پیچ در زاویه 45 تا 60 درجه درست تراز شده است. از نظر خوردگی پیچ، سخت افزار و انتهای سیم را بررسی کنید و از مطابقت با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
