دکل مخابراتی گالوانیزه گالوانیزه برج فولادی لوله‌ای 3 پا، مناسب برای ارتباطات مایکروویو 5G 4G در فضای باز

ما در طراحی و ساخت برج های فولادی سفارشی برای برنامه های مخابراتی، نظارت، مشاهده و امنیتی تخصص داریم.در زیر اطلاعات دقیق محصول آورده شده است:

1.جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM. شماره مدل: برج مخابراتی
عملیات سطح: گالوانیزه یا رنگ آمیزی شده گرم.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی مطابق با نیاز مشتری با تسمه گالوانیزه بسته می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود

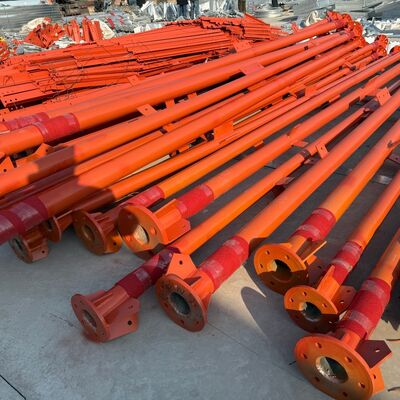

اعضای برج: یک برج فولادی به چند بسته جدا می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.
3. داده های فنی

ساختار شبکه ای برج فولادی لوله ای 3 پایه چیست؟

ساختار مشبک یک برج فولادی لوله‌ای 3 پایه، چارچوبی خرپا مانند است که سه پایه لوله‌ای عمودی برج را به هم متصل می‌کند. این اعضای شبکه از لوله‌های فولادی توخالی کوچک‌تر (مطابق با مواد پایه اصلی، به عنوان مثال، لوله‌های فولادی بدون درز/جوش داده شده) تشکیل شده‌اند، این اعضای شبکه اتصالات متقاطع افقی و مورب را بین سه پایه تشکیل می‌دهند و یک الگوی شبکه مثلثی شکل در سراسر ارتفاع برج ایجاد می‌کنند. این سازه با طراحی مخروطی برج (در پایه گسترده تر، در بالا باریک تر) کار می کند تا بارهای عمودی (وزن برج، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزه ای) را به طور مساوی در بین سه پایه توزیع کند. شبکه لوله‌ای نه تنها استحکام و پایداری سازه را افزایش می‌دهد، بلکه عملکرد آیرودینامیکی را نیز بهینه می‌کند - در مقایسه با سازه‌های مشبک فولادی زاویه‌دار سنتی، کشش باد را تا 30 درصد کاهش می‌دهد - و این برج را بسیار سازگار با محیط‌های خشن یا بادخیز می‌کند. علاوه بر این، استفاده از اعضای لوله‌ای باعث می‌شود ساختار سبک وزن باشد و در عین حال ظرفیت باربری بالا را حفظ کند.

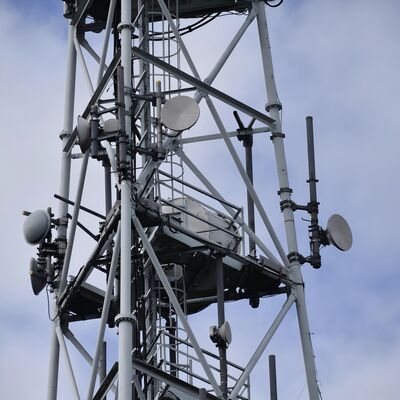

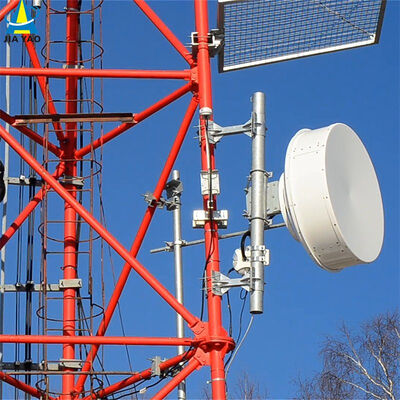

چگونه دیش MW را روی برج فولادی لوله ای 3 پایه نصب کنیم؟

نصب یک ظرف مایکروویو (MW) بر روی یک برج فولادی لوله‌ای 3 پایه از یک فرآیند استاندارد و ایمن مطابق با طراحی ساختاری برج و استانداردهای صنعتی پیروی می‌کند:

1. تأیید پیش از نصب: ظرفیت باربری برج (بر اساس استانداردهای TIA-222-G و GB 50017) را تأیید کنید تا مطمئن شوید که می تواند دیش MW، سخت افزار نصب و بارهای مربوطه را پشتیبانی کند. براکت های آنتن از پیش نصب شده برج (لوازم جانبی یکپارچه) را از نظر یکپارچگی ساختاری بررسی کنید.
2. آماده سازی براکت: از براکت‌های آنتن اختصاصی برج (یا براکت‌های سفارشی سازگار با شبکه لوله‌ای) استفاده کنید و آنها را با استفاده از پیچ‌های با استحکام بالا درجه 8.8 (ISO 898) روی پایه‌های اصلی برج یا خرپاهای شبکه محکم کنید. اطمینان حاصل کنید که براکت ها با مسیر ارتباطی نقطه به نقطه مورد نظر تراز شده و تا گشتاور مشخص سفت شده اند.
3. بلند کردن و تعیین موقعیت ظروف: از جرثقیل ها یا تجهیزات تخصصی بالابر برای بالا بردن دیش MW تا ارتفاع هدف (معمولاً در نزدیکی بخش های بالایی برج یا روی یک سکوی تعمیر و نگهداری) استفاده کنید. با استفاده از ابزارهای همترازی لیزری برای دقت، آزیموت و ارتفاع ظرف را طوری تنظیم کنید که با نقطه پایانی گیرنده/فرستاده هماهنگ شود.
4. بست ایمن: دیش MW را با استفاده از سخت افزار سازگار به براکت های نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. گشتاور پیچ را با ابزارهای کالیبره شده برای مطابقت با استانداردهای جوش و بست AWS D1.1 بررسی کنید.
5. مسیریابی کابل: کابل های سیگنال و برق دیش را از طریق سیستم های مدیریت کابل یکپارچه برج (یا در امتداد مسیرهای محافظت شده در ساختار شبکه) هدایت کنید تا در معرض آسیب های محیطی قرار نگیرید. از عایق بندی مناسب و ضد آب بودن کابل ها در نقاط اتصال اطمینان حاصل کنید.
6. بازرسی نهایی: برای تأیید پایداری، ظرف، براکت ها و اتصالات را بررسی بصری کنید. تست انتقال سیگنال برای بررسی تراز و عملکرد. پروتکل های ایمنی (به عنوان مثال، حفاظت از سقوط برای کارگران) را در طول نصب رعایت کنید.

سازه اصلی برج فولادی لوله ای 3 پا؟

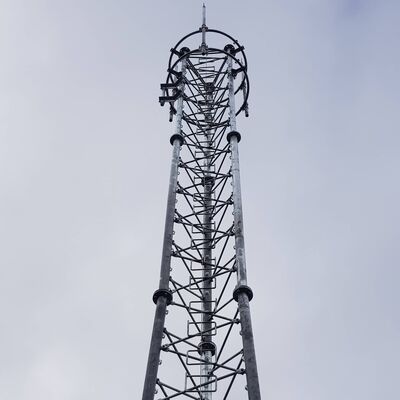

ساختار اصلی یک برج فولادی لوله‌ای 3 پایه، یک سیستم خود نگهدار با قاب مثلثی است که برای پایداری، تحمل بار و راندمان آیرودینامیکی طراحی شده و از سه جزء اصلی تشکیل شده است:

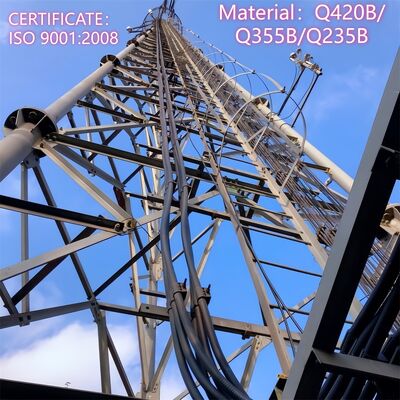

• سه پایه لوله ای عمودی: المان های باربر اولیه، ساخته شده از لوله های فولادی بدون درز یا جوش داده شده (منطبق با استانداردهای Q345B/ASTM A500). این پایه‌ها که به صورت مثلثی چیده شده‌اند، وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می‌کنند.
• خرپاهای شبکه لوله ای: لوله های فولادی توخالی کوچکتر که سه پایه اصلی را به صورت افقی و مورب به هم متصل می کند. این سیستم خرپایی متقاطع بارها را به طور یکنواخت توزیع می کند، استحکام سازه را افزایش می دهد و مقاومت باد را کاهش می دهد و الگوی مشبک مشخصه برج را تشکیل می دهد.
• اتصالات قاب و فلنج مخروطی: برج به تدریج از پایه به بالا باریک می شود (پایه گسترده تر، بالای باریک تر) تا مقاومت در برابر بادهای شدید (تا 200 کیلومتر در ساعت) و زلزله بهینه شود. بخش‌های برج از طریق فلنج‌های پیچ‌دار با کشش بالا به هم متصل می‌شوند که مونتاژ ایمن را تضمین می‌کند و خطرات نگهداری را کاهش می‌دهد.

این اجزاء ستون فقرات ساختاری را تشکیل می دهند، با لوازم جانبی یکپارچه (به عنوان مثال، سکوها، نردبان) که بدون به خطر انداختن یکپارچگی ساختار اصلی، پشتیبانی عملکردی را اضافه می کنند.

سکو، نردبان

الف. پلت فرم

• هدف: به عنوان یک فضای کاری ثابت و مرتفع برای نصب، نگهداری یا بازرسی دیش‌ها، آنتن‌ها، سنسورها یا سایر تجهیزات MW عمل می‌کند. همچنین یک نقطه استراحت امن برای کارگران در هنگام دسترسی به برج فراهم می کند.

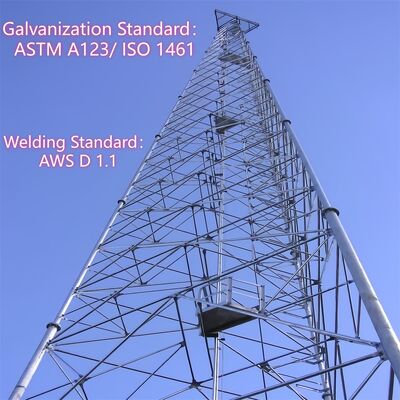

• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه (بر اساس ASTM A123 برای مقاومت در برابر خوردگی) و در ساختار شبکه در ارتفاعات مشخص ادغام شده است. مجهز به نرده ایمنی برای جلوگیری از سقوط و سطوح غیر لغزنده برای پایداری کارگران. طراحی شده برای تحمل وزن کارگران، ابزارها و تجهیزات، همراستا با ظرفیت باربری کلی برج. ممکن است شامل دریچه های دسترسی برای حرکت آسان بین بخش های برج باشد.
• مزیت کلیدی: موقعیت استراتژیک در نزدیکی نقاط نصب تجهیزات برای ساده کردن وظایف تعمیر و نگهداری و افزایش کارایی عملیاتی.

ب. نردبان

• هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می دهد از برج بالا بروند تا برای نصب، بازرسی یا تعمیر به سکوها، تجهیزات یا بخش های بالایی برسند.
• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با فاصله یکنواخت (بر اساس استانداردهای ایمنی صنعت) برای بالا رفتن راحت. مجهز به مکانیزم های ضد سقوط (مثلاً راهنماهای کابل برای مهارهای ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات طراحی "نردبان ضد سقوط" برج. به صورت عمودی به پایه های اصلی یا خرپاهای مشبک متصل می شود و مسیری مطمئن و پایدار را تضمین می کند.
• انطباق: طراحی شده مطابق با مقررات ایمنی و استانداردهای طراحی برج (به عنوان مثال، TIA-222-G، GB 50017)، اولویت دادن به حفاظت از کارگران در هنگام دسترسی عمودی.

پلتفرم و نردبان با هم، قابلیت استفاده برج را با امکان دسترسی ایمن و کارآمد به تجهیزات ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم و در عین حال رعایت الزامات ایمنی و دوام صنعت، افزایش می‌دهند.

لطفا برای اطلاعات بیشتر اینجا را کلیک کنید!!!

بازدید مشتریان

مونتاژ کردن،تست برج فولادی گالوانیزه

گواهینامه ها

لطفا برای اطلاعات بیشتر اینجا را کلیک کنید!!!

انواع محصول سفارشی و مزیت

برج خود نگهدار 
برج خود نگهدار معمولاً برج 3 پایه از 4 پایه است و جنس آن لوله فولادی یا فولاد زاویه است. در مورد اتصال، برج لوله ای با فلنج و برج فولادی زاویه ای توسط مهره و پیچ وصل می شود.
ویژگی ها:
1. ضریب کوچک بار باد، مقاومت در برابر باد قوی.
2. ذخیره منابع زمین، مکان مناسب.
حمل و نقل و نصب راحت.

برج فولادی لوله
برج لوله به یک سازه فولادی بلندمرتبه خود نگهدار با ستون برجی ساخته شده از لوله های فولادی و بخش بدنه برج به شکل مثلث گفته می شود. مشخصه اصلی آن این است که ستون برج سه لوله از لوله های فولادی ساخته شده است و قسمت بدنه برج به شکل مثلث است که یک سازه فولادی بلند و متفاوت از فولاد زاویه دار است.

برج تک قطبی 
برج تک لوله ای که به آن برج تک قطبی نیز گفته می شود، یک نوع متداول است که با ظاهری زیبا، مساحت کوچکی از 9 تا 18 متر مربع را پوشش می دهد، مقرون به صرفه است و اکثریت ساخت و سازها از آن استفاده می کنند. بدنه برج بخش معقول تری را اتخاذ می کند که از طریق پیچ و مهره با استحکام بالا متصل می شود. این ویژگی نصب آسان را دارد و می تواند با انواع سایت های میدانی پیچیده سازگار شود.

برج گاید 
برج Guyed ظاهری بدیع دارد و بزرگترین ویژگی آن با استفاده از سیم فولادی تقویت شده است. برج گاید یک نوع رایج از دکل های ارتباطی است که اقتصادی و کاربردی است. سبک تر و ارزان تر از بقیه است. برای مناطق وسیع جغرافیایی بسیار مناسب است.

برج نگهبانی
برج مراقبت یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف و ایفای نقش مهم در زمینه های مختلف مورد استفاده قرار می گیرد. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تاکید دارد و سبک معماری معمولا با محیط اطراف هماهنگ است. برج های دیده بانی معمولاً از بدنه برج ها، سکوها، برج ها و نردبان ها با سازه های فشرده و بادوام تشکیل شده اند.

برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بیونیک است که بر پایه آن مانند واقعی است، به علاوه طراحی دقیق آن، زمانی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار گیرد، بخشی از طبیعت خواهد بود.
ویژگی ها:
1. ساختار نفیس و ظاهر زرق و برق دار.
2. پایداری ساختاری قوی و عمر کاری طولانی.
3. پوشش منطقه کوچک و اثر اقتصادی بزرگ.

خدمات ما

JIAYAO CO., LTD. یک تولید کننده حرفه ای برج مخابراتی و مورد تایید ISO9001 است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین دکل ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده آمریکا، اروپا و سایر 55 کشور مختلف صادر شده است.
ما در طراحی و تولید برج فولادی زاویه دار، برج فولادی لوله، برج تک قطبی، برج درخت کاج، برج گاید و برج نگهبان تخصص داریم. بخش‌های ما شامل بخش‌های طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و برج‌های فولادی است. مواد خام ما از کارخانه های فولاد معروف در چین می آید: گروه HBIS، گروه فولاد Baowu، گروه Shougang.
