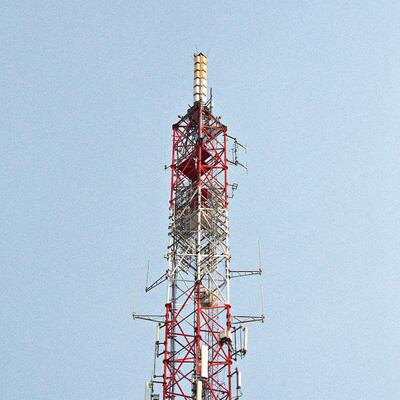

برج فولادی لولهای 35 متری مقاوم در برابر آب و هوا، طراحی شده برای تاسیسات مخابراتی مایکروویو، مشاهده و نظارت
ما در طراحی و ساخت برجهای فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، مشاهده و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:
1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطح: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی محکم یا درام فولادی است.
3. داده های فنی
| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| فولاد سازه |
| 2. درجه |
فولاد نرم |
فولاد با استحکام بالا |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~1.0 درجه در سرعت عملیاتی |
| 5. استحکام کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
355 |
235 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. استحکام ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8، 6.8، 8.8 |
| 10. استاندارد خواص مکانیکی |
| 10.1 پیچ |
ISO 898-1 |
| 10.2 مهره |
ISO 898-2 |
| 10.3 واشر |
ISO 6507-1 |
| 11. استاندارد ابعاد |
| 11.1 پیچ |
DIN7990, DIN931, DIN933 |
| 11.2 مهره |
ISO4032, ISO4034 |
| 11.3 واشر |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامت گذاری |
| 14. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزاسیون |
| 15. استاندارد گالوانیزاسیون مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزاسیون پیچ و مهره |
ISO 1461 یا ASTM A153 |
| آزمایش |
| 17. آزمایش کارخانه |
آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد،
آزمایش پریست، آزمایش چکش |
| ظرفیت |
| 18. حداکثر ظرفیت تولید |
50,000 تن در سال |

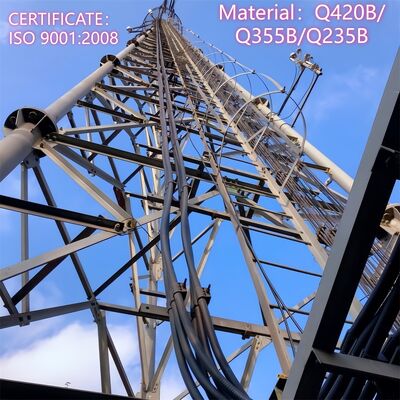

ساختار شبکه برج فولادی لولهای 3 پایهای چیست؟
ساختار شبکه برج فولادی لولهای 3 پایهای یک چارچوب خرپایی مانند است که سه پایه لولهای عمودی برج را به هم متصل میکند. این اعضای شبکهای که از لولههای فولادی توخالی کوچکتر (مطابق با مواد پایه لوله، به عنوان مثال، لولههای فولادی بدون درز/جوشی) تشکیل شدهاند، اتصالات افقی و قطری متقاطع بین سه پایه ایجاد میکنند و الگوی مثلثی شبیه به تار و پود را در سراسر ارتفاع برج ایجاد میکنند. این ساختار همراه با طراحی مخروطی برج (پهنتر در پایه، باریکتر در بالا) برای توزیع یکنواخت بارهای عمودی (وزن برج، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزهای) در هر سه پایه عمل میکند. شبکه لولهای نه تنها استحکام و پایداری سازه را افزایش میدهد، بلکه عملکرد آیرودینامیکی را نیز بهینه میکند - با کاهش 30 درصدی مقاومت باد در مقایسه با سازههای شبکهای فولادی زاویهدار سنتی - که برج را برای محیطهای خشن یا بادخیز بسیار سازگار میکند. علاوه بر این، استفاده از اعضای لولهای تضمین میکند که سازه سبک وزن باشد و در عین حال ظرفیت باربری بالایی را حفظ کند.
چگونه دیش مایکروویو را روی برج فولادی لولهای 3 پایهای نصب کنیم؟
نصب دیش مایکروویو (MW) بر روی برج فولادی لولهای 3 پایهای از یک فرآیند ایمن و استاندارد مطابق با طراحی سازهای برج و استانداردهای صنعتی پیروی میکند:
- تأیید پیش از نصب: ظرفیت باربری برج (طبق استانداردهای TIA-222-G و GB 50017) را تأیید کنید تا اطمینان حاصل شود که میتواند دیش MW، سختافزار نصب و بارهای مربوطه را تحمل کند. براکتهای آنتن از پیش نصب شده برج (لوازم جانبی یکپارچه) را از نظر یکپارچگی سازهای بازرسی کنید.
- آمادهسازی براکت: از براکتهای اختصاصی آنتن برج (یا براکتهای سفارشی ساخته شده سازگار با شبکه لولهای) استفاده کنید و آنها را با استفاده از پیچهای با استحکام بالا درجه 8.8 (ISO 898) به پایههای اصلی برج یا خرپاهای شبکهای محکم کنید. اطمینان حاصل کنید که براکتها با مسیر ارتباطی نقطه به نقطه مورد نظر همتراز شدهاند و با گشتاور مشخص شده سفت شدهاند.
- بالا بردن و موقعیتدهی دیش: از جرثقیلها یا تجهیزات بالابر تخصصی برای بلند کردن دیش MW به ارتفاع هدف (معمولاً نزدیک به بخشهای بالایی برج یا روی سکوی نگهداری) استفاده کنید. برای دقت، از ابزارهای تراز لیزری برای همتراز کردن سمت و ارتفاع دیش با نقطه پایانی دریافت/ارسال استفاده کنید.
- بستن محکم: دیش MW را با استفاده از سختافزار سازگار به براکتهای نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. برای رعایت استانداردهای جوشکاری و بستن AWS D1.1، گشتاور پیچها را با ابزارهای کالیبره شده مجدداً بررسی کنید.
- مسیردهی کابل: کابلهای سیگنال و برق دیش را از طریق سیستمهای مدیریت کابل یکپارچه برج (یا در امتداد مسیرهای محافظت شده روی سازه شبکه) عبور دهید تا از قرار گرفتن در معرض آسیبهای محیطی جلوگیری شود. اطمینان حاصل کنید که کابلها در نقاط اتصال به درستی عایقبندی و ضد آب شدهاند.
- بازرسی نهایی: یک بررسی بصری از دیش، براکتها و اتصالات برای تأیید پایداری انجام دهید. انتقال سیگنال را برای تأیید همترازی و عملکرد آزمایش کنید. در طول نصب، پروتکلهای ایمنی (مانند حفاظت از سقوط کارگران) را رعایت کنید.

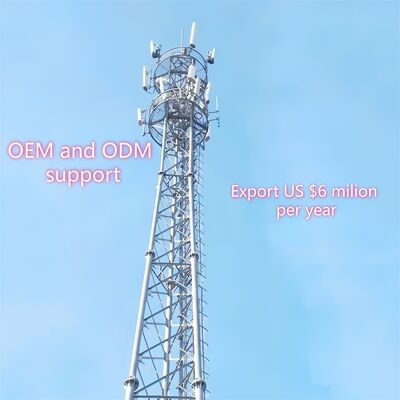

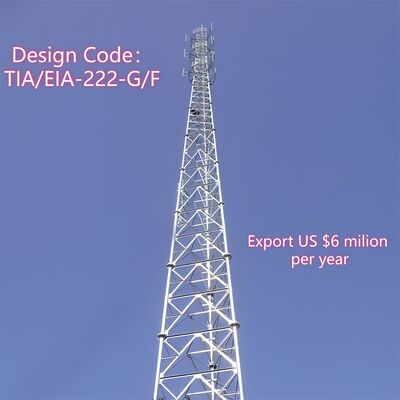

ساختار اصلی برج فولادی لولهای 3 پایهای چیست؟
ساختار اصلی برج فولادی لولهای 3 پایهای یک سیستم خودایستا با قاب مثلثی است که برای پایداری، باربری و راندمان آیرودینامیکی طراحی شده است و از سه جزء اصلی تشکیل شده است:

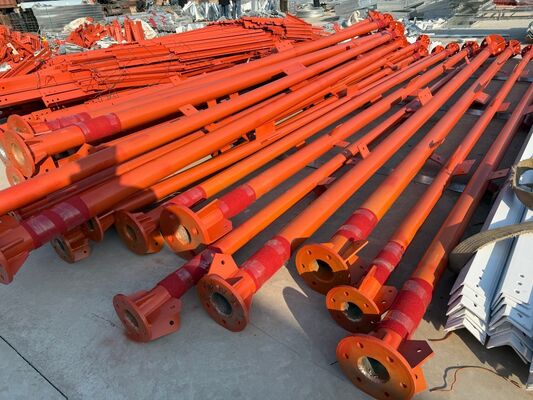

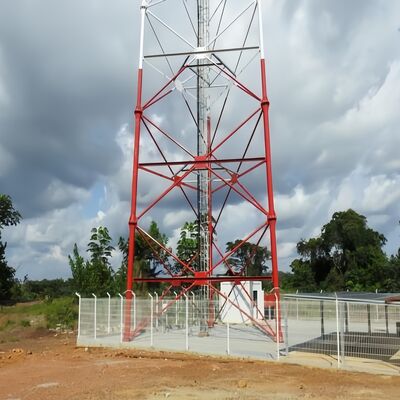

- سه پایه لولهای عمودی: عناصر اصلی باربر، ساخته شده از لولههای فولادی بدون درز یا جوشی (مطابق با استانداردهای Q345B/ASTM A500). این پایهها که در پیکربندی مثلثی چیده شدهاند، وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل میکنند.
- خرپاهای شبکهای لولهای: لولههای فولادی توخالی کوچکتر که سه پایه اصلی را به صورت افقی و قطری به هم متصل میکنند. این سیستم خرپایی متقاطع بارها را به طور مساوی توزیع میکند، استحکام سازهای را افزایش میدهد و مقاومت باد را کاهش میدهد و الگوی شبکهای مشخصه برج را تشکیل میدهد.
- قاب مخروطی و اتصالات فلنجی: برج به تدریج از پایه به بالا باریک میشود (پایه پهنتر، بالای باریکتر) تا مقاومت در برابر بادهای شدید (تا 200 کیلومتر در ساعت) و زلزلهها را بهینه کند. قطعات برج از طریق فلنجهای پیچ شده با استحکام بالا به هم متصل میشوند و مونتاژ ایمن را تضمین کرده و خطرات نگهداری را کاهش میدهند.
این اجزا ستون فقرات سازهای را تشکیل میدهند، با لوازم جانبی یکپارچه (مانند سکوها، نردبانها) که پشتیبانی عملکردی را بدون به خطر انداختن یکپارچگی سازه اصلی اضافه میکنند.
سکو، نردبان
الف. سکو
- هدف: به عنوان یک فضای کاری پایدار در ارتفاع بالا برای نصب، نگهداری یا بازرسی دیشهای MW، آنتنها، سنسورها یا سایر تجهیزات عمل میکند. همچنین نقطه استراحت امنی را برای کارگران در حین دسترسی به برج فراهم میکند.
- ویژگیهای طراحی: ساخته شده از فولاد گالوانیزه (طبق ASTM A123 برای مقاومت در برابر خوردگی) و در فواصل مشخص در سازه شبکه ادغام شده است. مجهز به نردههای ایمنی برای جلوگیری از سقوط و سطوح ضد لغزش برای پایداری کارگران. مهندسی شده برای تحمل وزن کارگران، ابزار و تجهیزات، مطابق با ظرفیت باربری کلی برج. ممکن است شامل دریچههای دسترسی برای حرکت آسان بین بخشهای برج باشد.
- مزیت کلیدی: به طور استراتژیک در نزدیکی نقاط نصب تجهیزات قرار گرفته است تا وظایف نگهداری را ساده کند و کارایی عملیاتی را افزایش دهد.
ب. نردبان
- هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه میدهد از برج بالا بروند تا به سکوها، تجهیزات یا بخشهای بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
- ویژگیهای طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پلههای با فاصله مساوی (طبق استانداردهای ایمنی صنعتی) برای بالا رفتن راحت. مجهز به مکانیزمهای ضد سقوط (مانند راهنمای کابل برای هارنسهای ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات طراحی "نردبان ضد سقوط" برج. به صورت عمودی به پایههای اصلی یا خرپاهای شبکهای متصل شده و مسیری امن و پایدار را تضمین میکند.
- انطباق: مطابق با مقررات ایمنی و استانداردهای طراحی برج (مانند TIA-222-G، GB 50017) طراحی شده است و حفاظت از کارگران را در حین دسترسی عمودی در اولویت قرار میدهد.
در مجموع، سکو و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم ضمن رعایت الزامات ایمنی و دوام صنعتی، قابلیت استفاده برج را افزایش میدهند.
