برج ارتباطی منظر شهری 22 30 38M Scenic monopol لوله گالوانیزه فولادی در فضای باز 5G 4G Wifi

تصویر بزرگ : برج ارتباطی منظر شهری 22 30 38M Scenic monopol لوله گالوانیزه فولادی در فضای باز 5G 4G Wifi

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج مونوپول

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 تن در ماه

مخاطب حالا حرف بزن

برج ارتباطی منظر شهری 22 30 38M Scenic monopol لوله گالوانیزه فولادی در فضای باز 5G 4G Wifi

شرح

نام محصول:	برج ارتباطی منظر شهری 22 30 38M Scenic monopol لوله گالوانیزه فولادی در فضای باز 5G 4G Wifi	استاندارد:	GB / ANSI / TIA-222-G
مواد:	فولاد گالوانیزه	گواهی:	ISO9001:2008 COC
استاندارد گالوانیزه:	ASTM A123/ ISO 1461	جوشکاری:	AWS D 1.1
ارتفاع:	9-40 متر	زمان زندگی:	بیش از 30 سال
تعمیر و نگهداری:	کم	قطر بالا:	0.5 متر
نیاز به نگهداری:	کم	نیاز:	بسته به سفارش
پایان:	گالوانیزه گرم	لوازم جانبی:	لنگر زمینی
برنامه:	شرکت، پارک، ساختمان و غیره	مقاومت در برابر باد:	150 کیلومتر در ساعت
گالوانیزه کردن:	گالوانیزه گرم	نصب و راه اندازی:	اتصال پیچ و مهره ای
ساختار قطب:	چند چهره
برجسته کردن:	برج تک قطب فولاد گالوانیزه,برج ارتباطات 5G 4G,برج مونول تلسکوپی شهری , 5G 4G communication tower , urban landscape monopole tower

22 30 38M دکل مخابراتی لوله‌ای گالوانیزه فولادی فضای باز 5G 4G وای فای منظره شهری

شرکت JIAYAO CO.,LTD

توضیحات محصول

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: دکل مخابراتی
عملیات سطح: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: دکل مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای دکل: یک دکل فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.

3. داده های فنی

طراحی

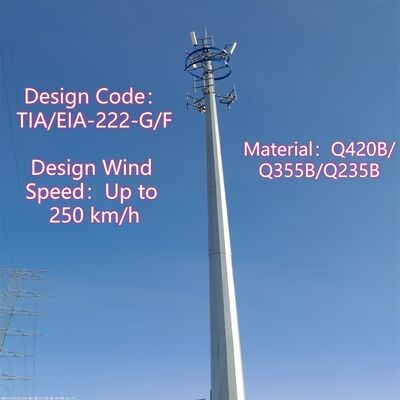

1. کد طراحی	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
فولاد سازه
2. درجه	فولاد نرم	فولاد با استحکام بالا
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعت باد طراحی	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~1.0 درجه در سرعت عملیاتی
5. استحکام کششی (Mpa)	360~510	470~630
6. استحکام تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. استحکام ضربه KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه	درجه 4.8، 6.8، 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 مهره ها	ISO 898-2
10.3 واشرها	ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 مهره ها	ISO4032, ISO4034
11.3 واشرها	DIN7989, DIN127B, ISO7091
جوشکاری
12. روش	جوشکاری قوس محافظ CO2 و جوشکاری زیر پودری (SAW)

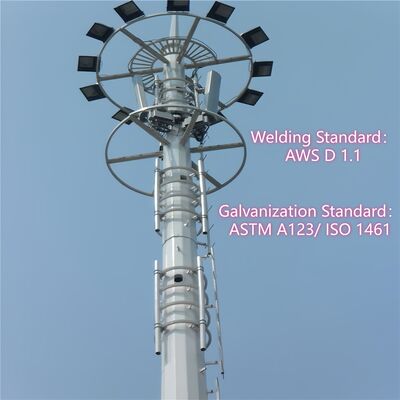

13. استاندارد	AWS D1.1
علامت گذاری
14. روش علامت گذاری اعضا	پرس هیدرولیک
گالوانیزه

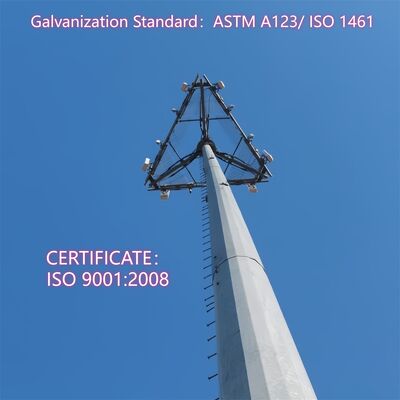

15. استاندارد گالوانیزه مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزه پیچ و مهره	ISO 1461 یا ASTM A153
آزمایش
17. آزمایش کارخانه	آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد، آزمایش پریسی، آزمایش چکش

ظرفیت
18. حداکثر ظرفیت تولید	50,000 تن در سال

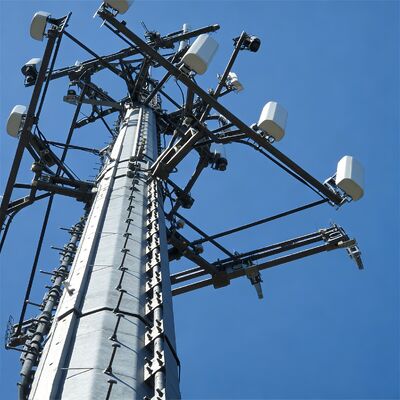

⇔ بدنه اصلی دکل تک ستونی چیست؟

بدنه اصلی یک دکل تک ستونی، یک شفت جامد/نیمه جامد تک، خود ایستا است که ساختار اصلی تحمل بار دکل را تشکیل می دهد و برای استفاده شهری سفارشی شده است. این دکل معمولاً از صفحات فولادی نورد شده با استحکام بالا (Q345B/ASTM A500 Grade B) ساخته می شود و دارای شکل استوانه ای یا چند ضلعی جوش داده شده (قطر 0.5 تا 2 متر، متناسب با ارتفاع دکل) با طراحی مخروطی (کمی باریک تر در بالا) برای بهینه سازی مقاومت در برابر بار باد (تا 180 کیلومتر در ساعت) است. ارتفاع آن از 10 متر تا 60 متر (قابل تنظیم برای ایستگاه های کوچک 5G یا مراکز ارتباطی شهری) متغیر است و به عنوان چارچوب پایه برای ادغام تمام اجزای کمکی دکل تک ستونی عمل می کند.

⇔ فلنج پایینی، نردبان و سکوی دکل تک ستونی چیست؟

1. فلنج پایینی: این یک جزء فولادی سنگین است که به پایه شفت اصلی دکل تک ستونی جوش داده می شود و به عنوان اتصال حیاتی بین بدنه دکل و فونداسیون بتنی عمل می کند. ساخته شده از فولاد با استحکام بالا (مطابق با بدنه اصلی) و با فرآیندهای ضد خوردگی، با پیچ های لنگر فونداسیون برای محکم کردن عمودی دکل و انتقال کل بارهای سازه ای و تجهیزات به زمین، مطابقت دارد و پایداری کلی دکل را تضمین می کند.
2. نردبان: این یک نردبان داخلی داخلی است که در شفت اصلی دکل تک ستونی ادغام شده است، از فولاد گالوانیزه مقاوم در برابر خوردگی ساخته شده و مجهز به سیستم حرفه ای جلوگیری از سقوط است. منحصراً برای پرسنل تعمیر و نگهداری مجاز، مسیری ایمن برای دسترسی عمودی برای بازرسی دکل، نصب و تعمیر تجهیزات فراهم می کند و یکپارچگی آن تمرکز اصلی تعمیر و نگهداری منظم دکل است.

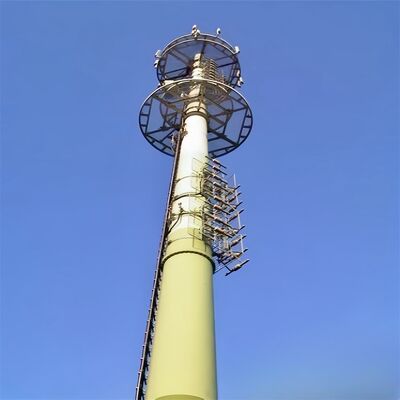

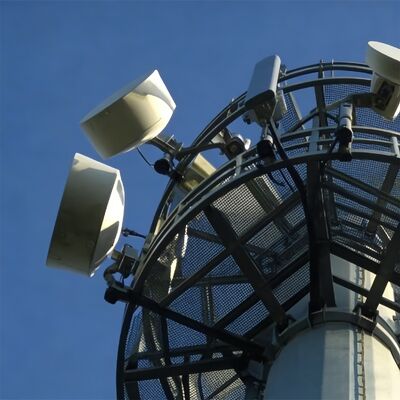

3. سکو: دکل تک ستونی مجهز به سکوهای فولادی فشرده و یکپارچه (سفارشی شده بر اساس نیازهای پروژه) است که در ارتفاعات مشخص شده بر روی شفت اصلی نصب می شوند. این سکوها که از فولاد گالوانیزه برای دوام ساخته شده اند، به عنوان فضاهای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (مانند آنتن های 5G، دستگاه های مایکروویو) و تجهیزات نظارتی عمل می کنند. این سکوها که برای تناسب با فضای بسیار فشرده دکل تک ستونی طراحی شده اند، راحتی عملیاتی را به حداکثر می رسانند بدون اینکه طراحی شهری شیک و نامحسوس دکل را به خطر بیندازند.

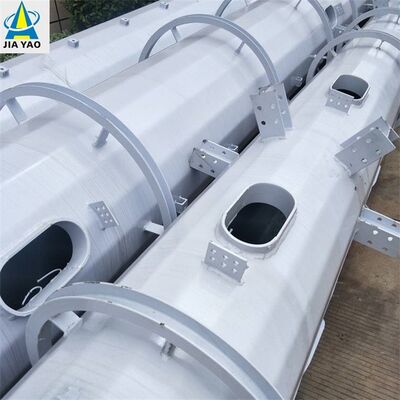

⇔ بدنه اصلی دکل تک ستونی پس از گالوانیزه گرم چیست؟

پس از گالوانیزه گرم، بدنه اصلی دکل تک ستونی همچنان شفت فولادی استوانه ای/چند ضلعی اصلی (ساخته شده از صفحات فولادی نورد شده با استحکام بالا Q345B/ASTM A500 Grade B) با طراحی مخروطی باقی می ماند و شکل سازه ای، ابعاد و عملکرد باربری آن کاملاً حفظ می شود. تغییر کلیدی این است که کل سطح فولادی آن با یک پوشش روی یکنواخت و متراکم مطابق با استاندارد ASTM A123 پوشانده شده است. این لایه گالوانیزه یک مانع مقاوم در برابر خوردگی ایجاد می کند که به طور موثر از زیرلایه فولادی در برابر آلاینده های شهری، رطوبت و فرسایش محیطی در فضای باز محافظت می کند و عمر مفید بدنه اصلی را به بیش از 25 سال افزایش می دهد. بدنه گالوانیزه همچنین استحکام سازه ای شفت فولادی اصلی را حفظ می کند و تمام اتصالات جوش داده شده (مطابق با AWS D1.1) به طور مساوی گالوانیزه می شوند تا عملکرد ضد خوردگی مداوم و یکپارچگی سازه ای کلی بدنه دکل را تضمین کنند.
