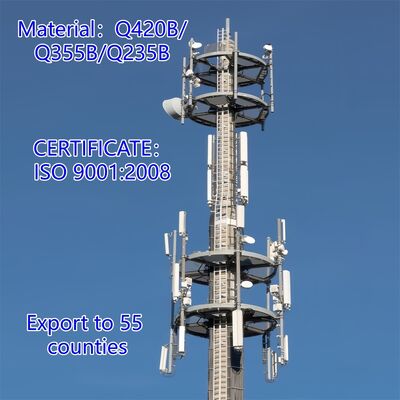

برج مخابراتی منظره 16 24 32M شهری از جنس گالوانیزه فولادی گالوانیزه در فضای باز

تصویر بزرگ : برج مخابراتی منظره 16 24 32M شهری از جنس گالوانیزه فولادی گالوانیزه در فضای باز

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج مونوپول

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 تن در ماه

مخاطب حالا حرف بزن

برج مخابراتی منظره 16 24 32M شهری از جنس گالوانیزه فولادی گالوانیزه در فضای باز

شرح

نام محصول:	برج مخابراتی منظره 16 24 32M شهری از جنس گالوانیزه فولادی گالوانیزه در فضای باز	استاندارد:	GB / ANSI / TIA-222-G
مواد:	Q345B/A572	گواهی:	ISO9001:2008 COC
استاندارد گالوانیزه:	ASTM A123/ ISO 1461	جوشکاری:	AWS D 1.1
ارتفاع:	9-40 متر	سرعت باد:	0 تا 300 کيلومتر در ساعت
زمان زندگی:	بیش از 30 سال	قطب آنتن:	3-10
ظرفیت بار لرزه ای:	تا 9 درجه	نوع پایه:	بتن
تعمیر و نگهداری:	کم	مقاومت در برابر خوردگی:	بالا
لوازم جانبی:	لنگر زمینی	قطر بالا:	0.6 متر
رنگ:	نقره ای
برجسته کردن:	برج تک قطب فولاد گالوانیزه,برج مخابراتی 5G در فضای باز,برج ماهواره‌ای خود ایستا , outdoor 5G telecom tower , self supporting satellite tower

16 24 32M برج مخروطی زیبایی شهری فولاد گالوانیزه خود ایستا فضای باز 5G 4G ماهواره منظره مخابراتی

شرکت جیایائو

توضیحات محصول

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: جیایائو یا OEM؛ شماره مدل: برج مخابراتی

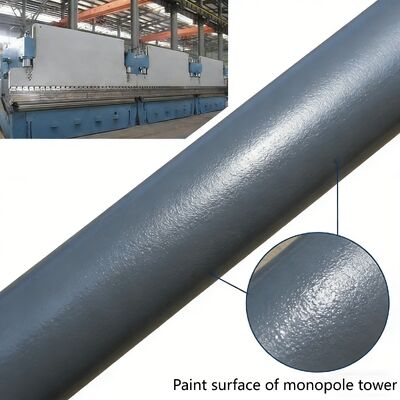

عملیات سطح: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین حمل می شود.
اعضای برج: یک برج فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.

3. داده های فنی

طراحی
1. کد طراحی	ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1
فولاد سازه
2. درجه	فولاد نرم	فولاد با استحکام بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591:Q355B، Q355C، Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0، S235J2	EN10025: S355JR، S355J0، S355J2
3. سرعت باد طراحی	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~ 1.0 درجه در سرعت عملیاتی
5. استحکام کششی (Mpa)	360~510	470~630
6. استحکام تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. استحکام ضربه KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه	درجه 4.8، 6.8، 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 مهره ها	ISO 898-2
10.3 واشرها	ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ ها	DIN7990، DIN931، DIN933
11.2 مهره ها	ISO4032، ISO4034
11.3 واشرها	DIN7989، DIN127B، ISO7091
جوشکاری
12. روش	جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر پودری (SAW)
13. استاندارد	AWS D1.1
علامت گذاری
14. روش علامت گذاری اعضا	پرس هیدرولیک
گالوانیزه کردن
15. استاندارد گالوانیزه کردن مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزه کردن پیچ و مهره	ISO 1461 یا ASTM A153
آزمایش
17. آزمایش کارخانه	آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد، آزمایش پریسی، آزمایش چکش

ظرفیت
18. حداکثر ظرفیت تولید	50,000 تن در سال

⇔ بدنه اصلی برج مخروطی چیست؟

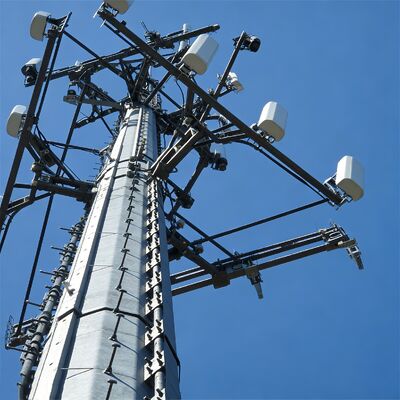

بدنه اصلی یک برج مخروطی، یک شفت جامد/نیمه جامد تک، خود ایستا است که ساختار اصلی تحمل بار برج را تشکیل می دهد و برای استفاده شهری سفارشی شده است. این برج معمولاً از صفحات فولادی نورد شده با استحکام بالا (Q345B/ASTM A500 Grade B) ساخته می شود و دارای شکل استوانه ای یا چند ضلعی جوش داده شده (قطر 0.5 تا 2 متر، متناسب با ارتفاع برج) با طراحی مخروطی (کمی باریک تر در بالا) برای بهینه سازی مقاومت در برابر بار باد (تا 180 کیلومتر در ساعت) است. ارتفاع آن از 10 متر تا 60 متر (قابل تنظیم برای ایستگاه های کوچک 5G یا مراکز ارتباطی شهری) متغیر است و به عنوان چارچوب پایه برای ادغام تمام اجزای کمکی برج مخروطی عمل می کند.

⇔ فلنج پایینی، نردبان و سکوی برج مخروطی چیست؟

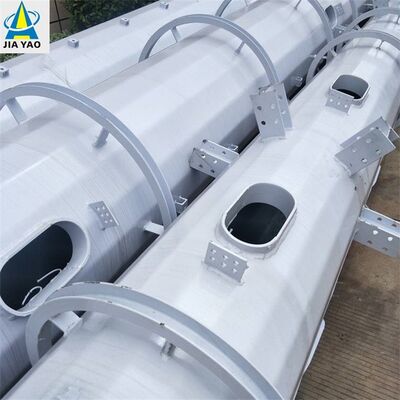

1. فلنج پایینی: این یک جزء فولادی سنگین است که به پایه شفت اصلی برج مخروطی جوش داده می شود و به عنوان اتصال حیاتی بین بدنه برج و فونداسیون بتنی عمل می کند. ساخته شده از فولاد با استحکام بالا (مطابق با بدنه اصلی) و با فرآیندهای ضد خوردگی، با پیچ های لنگر فونداسیون هم تراز می شود تا برج را به صورت عمودی محکم کند و کل بارهای سازه ای و تجهیزات را به زمین منتقل کند و از پایداری کلی برج اطمینان حاصل کند.

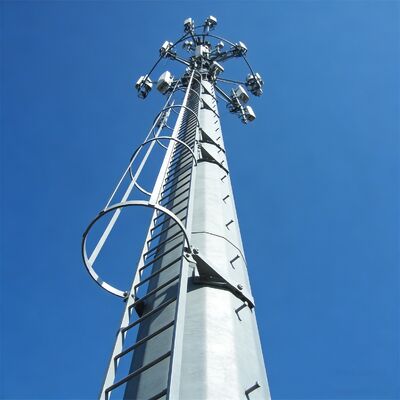

2. نردبان: این یک نردبان داخلی داخلی است که در شفت اصلی برج مخروطی ادغام شده است، از فولاد گالوانیزه مقاوم در برابر خوردگی ساخته شده و مجهز به سیستم حرفه ای جلوگیری از سقوط است. منحصراً برای پرسنل تعمیر و نگهداری مجاز، این نردبان یک مسیر دسترسی عمودی ایمن را برای بازرسی برج، نصب و تعمیر تجهیزات فراهم می کند و یکپارچگی آن تمرکز اصلی تعمیر و نگهداری منظم برج است.

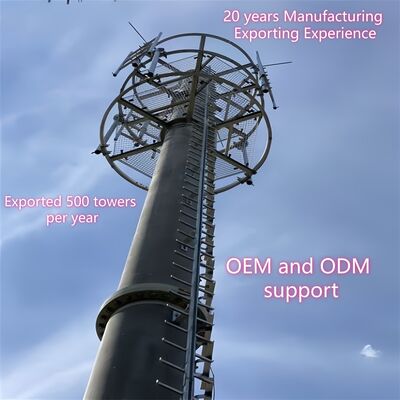

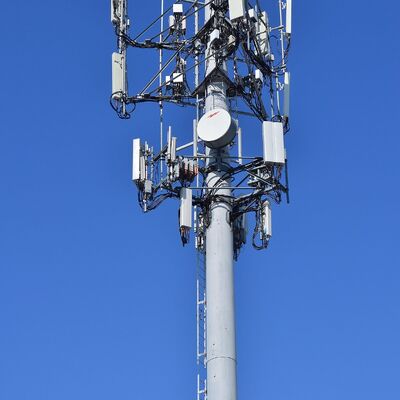

3. سکو: برج مخروطی مجهز به سکوهای فولادی فشرده و یکپارچه (سفارشی شده بر اساس نیاز پروژه) است که در ارتفاعات مشخص شده بر روی شفت اصلی نصب می شوند. این سکوها که از فولاد گالوانیزه برای دوام ساخته شده اند، به عنوان فضاهای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (مانند آنتن های 5G، دستگاه های مایکروویو) و تجهیزات نظارتی عمل می کنند. این سکوها که برای تناسب با فضای بسیار فشرده برج مخروطی طراحی شده اند، راحتی عملیاتی را به حداکثر می رسانند بدون اینکه طراحی شهری شیک و نامحسوس برج را به خطر بیندازند.

⇔ بدنه اصلی برج مخروطی پس از گالوانیزه گرم چیست؟

پس از گالوانیزه گرم، بدنه اصلی برج مخروطی همچنان شفت فولادی استوانه ای/چند ضلعی مرکزی (ساخته شده از صفحات فولادی نورد شده با استحکام بالا Q345B/ASTM A500 Grade B) با طراحی مخروطی باقی می ماند و شکل سازه ای، ابعاد و عملکرد باربری آن کاملاً حفظ می شود. تغییر کلیدی این است که کل سطح فولادی آن با یک پوشش روی یکنواخت و متراکم مطابق با استاندارد ASTM A123 پوشانده شده است. این لایه گالوانیزه یک مانع مقاوم در برابر خوردگی ایجاد می کند که به طور موثر از زیرلایه فولادی در برابر آلاینده های شهری، رطوبت و فرسایش محیطی در فضای باز محافظت می کند و عمر مفید بدنه اصلی را به بیش از 25 سال افزایش می دهد. بدنه گالوانیزه شده همچنین استحکام سازه ای شفت فولادی اصلی را حفظ می کند و تمام اتصالات جوش داده شده (مطابق با AWS D1.1) به طور مساوی گالوانیزه می شوند تا عملکرد ضد خوردگی مداوم و یکپارچگی سازه ای کلی بدنه برج را تضمین کنند.

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید !!!
