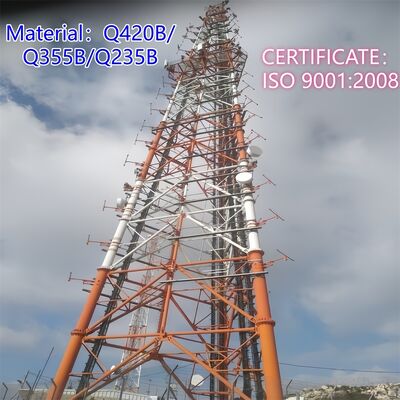

19 29 39M دکل فولادی خودایستا لولهای گالوانیزه 3 پایه سیگنال چندگانه 5G 4G مایکروویو رادیویی
ما در طراحی و ساخت دکلهای فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیدهبانی و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:
1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: دکل مخابراتی
عملیات سطحی: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: دکل مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای دکل: یک دکل فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.
3. داده های فنی
| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| فولاد سازه |
| 2. درجه |
فولاد نرم |
فولاد با استحکام بالا |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

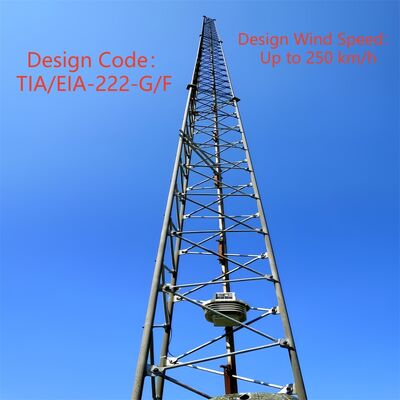

| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~1.0 درجه در سرعت عملیاتی |
| 5. مقاومت کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
355 |
235 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. مقاومت ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8، 6.8، 8.8 |
| 10. استاندارد خواص مکانیکی |
| 10.1 پیچ |
ISO 898-1 |
| 10.2 مهره |
ISO 898-2 |
| 10.3 واشر |
ISO 6507-1 |
| 11. استاندارد ابعاد |
| 11.1 پیچ |
DIN7990, DIN931, DIN933 |
| 11.2 مهره |
ISO4032, ISO4034 |
| 11.3 واشر |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوس محافظ CO2 و جوشکاری زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامت گذاری |
| 14. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزه کردن |
| 15. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |
| آزمایش |
| 17. آزمایش کارخانه |
آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد،
آزمایش پریسی، آزمایش چکش |
| ظرفیت |
| 18. حداکثر ظرفیت تولید |
50,000 تن در سال |

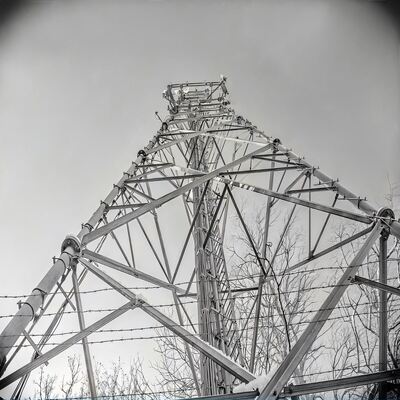

ساختار مشبک دکل فولادی لولهای 3 پایه چیست؟
ساختار مشبک یک دکل فولادی لولهای 3 پایه، یک چارچوب خرپایی مانند است که سه پایه لولهای عمودی دکل را به هم متصل میکند. این اعضای مشبک که از لولههای فولادی توخالی کوچکتر (مطابق با ماده پایه لوله، به عنوان مثال، لولههای فولادی بدون درز/جوشی) تشکیل شدهاند، اتصالات افقی و مورب متقاطع بین سه پایه را تشکیل میدهند و الگوی مثلثی شبیه به تار عنکبوت را در سراسر ارتفاع دکل ایجاد میکنند. این ساختار همراه با طراحی مخروطی دکل (پهنتر در پایه، باریکتر در بالا) برای توزیع بارهای عمودی (وزن دکل، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزهای) به طور مساوی در سه پایه عمل میکند. مشبک لولهای نه تنها استحکام و پایداری سازهای را افزایش میدهد، بلکه عملکرد آیرودینامیکی را نیز بهینه میکند - با کاهش 30 درصدی مقاومت باد در مقایسه با سازههای مشبک فولادی زاویهدار سنتی - که دکل را برای محیطهای خشن یا بادخیز بسیار سازگار میکند. علاوه بر این، استفاده از اعضای لولهای، ساختار را سبک وزن نگه میدارد و در عین حال ظرفیت باربری بالایی را حفظ میکند.

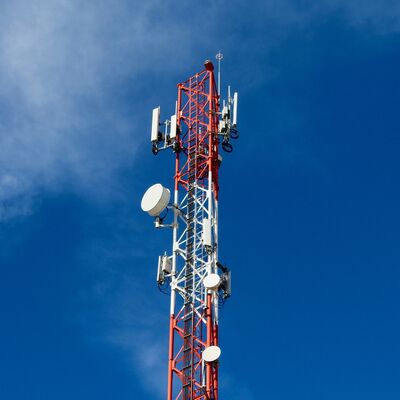

چگونه دیش مایکروویو را روی دکل فولادی لولهای 3 پایه نصب کنیم؟
نصب یک دیش مایکروویو (MW) بر روی یک دکل فولادی لولهای 3 پایه، از یک فرآیند ایمن و استاندارد مطابق با طراحی سازهای دکل و استانداردهای صنعتی پیروی میکند:
- تأیید پیش از نصب: ظرفیت باربری دکل را (طبق استانداردهای TIA-222-G و GB 50017) تأیید کنید تا اطمینان حاصل شود که میتواند دیش MW، سختافزار نصب و بارهای مربوطه را تحمل کند. براکتهای آنتن از پیش نصب شده دکل (لوازم جانبی یکپارچه) را از نظر یکپارچگی سازهای بازرسی کنید.
- آماده سازی براکت: از براکتهای آنتن اختصاصی دکل (یا براکتهای سفارشی ساخته شده سازگار با مشبک لولهای) استفاده کنید و آنها را با استفاده از پیچهای با استحکام بالا درجه 8.8 (ISO 898) به پایههای اصلی دکل یا خرپاهای مشبک وصل کنید. اطمینان حاصل کنید که براکتها با مسیر ارتباط نقطه به نقطه مورد نظر همتراز شدهاند و با گشتاور مشخص شده سفت شدهاند.
- بالا بردن و موقعیت دهی دیش: از جرثقیلها یا تجهیزات بالابر تخصصی برای بالا بردن دیش MW به ارتفاع هدف (معمولاً نزدیک به قسمتهای بالایی دکل یا روی سکوی نگهداری) استفاده کنید. زاویه سمت و ارتفاع دیش را برای همترازی با نقطه پایانی دریافت/ارسال تنظیم کنید و از ابزارهای همترازی لیزری برای دقت استفاده کنید.
- اتصال محکم: دیش MW را با استفاده از سختافزار سازگار به براکتهای نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. گشتاور پیچها را با ابزارهای کالیبره شده مجدداً بررسی کنید تا با استانداردهای جوشکاری و اتصال AWS D1.1 مطابقت داشته باشد.
- مسیردهی کابل: کابلهای سیگنال و برق دیش را از طریق سیستمهای مدیریت کابل یکپارچه دکل (یا در امتداد مسیرهای محافظت شده روی ساختار مشبک) عبور دهید تا از قرار گرفتن در معرض آسیبهای محیطی جلوگیری شود. اطمینان حاصل کنید که کابلها در نقاط اتصال به درستی عایقبندی و ضد آب شدهاند.
- بازرسی نهایی: یک بررسی بصری از دیش، براکتها و اتصالات برای تأیید پایداری انجام دهید. انتقال سیگنال را برای تأیید همترازی و عملکرد آزمایش کنید. در طول نصب، پروتکلهای ایمنی (مانند حفاظت از سقوط کارگران) را رعایت کنید.

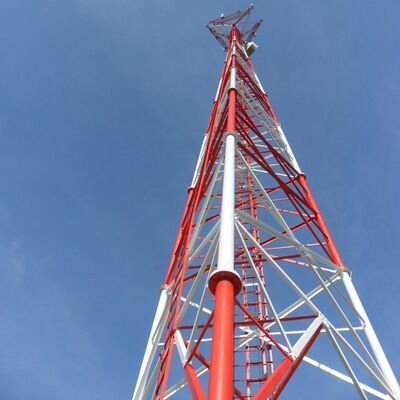

ساختار اصلی دکل فولادی لولهای 3 پایه؟
ساختار اصلی یک دکل فولادی لولهای 3 پایه، یک سیستم خودایستا با قاب مثلثی است که برای پایداری، تحمل بار و راندمان آیرودینامیکی طراحی شده است و از سه جزء اصلی تشکیل شده است:
- سه پایه لولهای عمودی: عناصر اصلی تحمل بار، ساخته شده از لولههای فولادی بدون درز یا جوشی (مطابق با استانداردهای Q345B/ASTM A500). این پایهها که در یک پیکربندی مثلثی چیده شدهاند، کل وزن دکل (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل میکنند.
- خرپاهای مشبک لولهای: لولههای فولادی توخالی کوچکتر که سه پایه اصلی را به صورت افقی و مورب به هم متصل میکنند. این سیستم خرپایی متقاطع بارها را به طور مساوی توزیع میکند، استحکام سازهای را افزایش میدهد و مقاومت باد را کاهش میدهد و الگوی مشبک مشخصه دکل را تشکیل میدهد.
- قاب مخروطی و اتصالات فلنجی: دکل به تدریج از پایه به سمت بالا باریک میشود (پایه پهنتر، قسمت بالایی باریکتر) تا مقاومت در برابر بادهای شدید (تا 200 کیلومتر در ساعت) و زلزله را بهینه کند. قطعات دکل از طریق فلنجهای پیچ شده با استحکام بالا به هم متصل میشوند و مونتاژ ایمن را تضمین کرده و خطرات نگهداری را کاهش میدهند.
این اجزا ستون فقرات سازهای را تشکیل میدهند، با لوازم جانبی یکپارچه (مانند سکوها، نردبانها) که پشتیبانی عملکردی را بدون به خطر انداختن یکپارچگی ساختار اصلی اضافه میکنند.

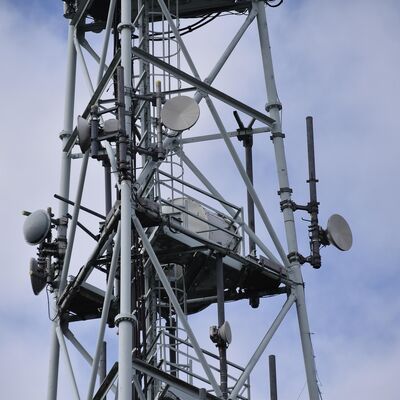

سکوی کار، نردبان
الف. سکوی کار
- هدف: به عنوان یک فضای کاری پایدار در ارتفاع بالا برای نصب، نگهداری یا بازرسی دیشهای MW، آنتنها، سنسورها یا سایر تجهیزات عمل میکند. همچنین نقطه استراحت ایمنی را برای کارگران در حین دسترسی به دکل فراهم میکند.
- ویژگیهای طراحی: ساخته شده از فولاد گالوانیزه (طبق ASTM A123 برای مقاومت در برابر خوردگی) و در فواصل مشخصی در ساختار مشبک ادغام شده است. مجهز به نردههای ایمنی برای جلوگیری از سقوط و سطوح ضد لغزش برای پایداری کارگران. مهندسی شده برای تحمل وزن کارگران، ابزار و تجهیزات، مطابق با ظرفیت باربری کلی دکل. ممکن است شامل دریچههای دسترسی برای حرکت آسان بین بخشهای دکل باشد.
- مزیت کلیدی: به طور استراتژیک در نزدیکی نقاط نصب تجهیزات قرار گرفته است تا وظایف نگهداری را ساده کند و کارایی عملیاتی را افزایش دهد.
ب. نردبان
- هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه میدهد از دکل بالا بروند تا به سکوها، تجهیزات یا بخشهای بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
- ویژگیهای طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پلههای با فاصله منظم (طبق استانداردهای ایمنی صنعتی) برای بالا رفتن راحت. مجهز به مکانیزمهای ضد سقوط (مانند راهنمای کابل برای هارنسهای ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات "نردبان ضد سقوط" دکل. به صورت عمودی به پایههای اصلی یا خرپاهای مشبک متصل شده و مسیر ایمن و پایداری را تضمین میکند.
- انطباق: مطابق با مقررات ایمنی و استانداردهای طراحی دکل (مانند TIA-222-G، GB 50017) طراحی شده است و حفاظت از کارگران را در حین دسترسی عمودی در اولویت قرار میدهد.
در مجموع، سکوی کار و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم ضمن رعایت الزامات ایمنی و دوام صنعتی، قابلیت استفاده دکل را افزایش میدهند.
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!
بازدید مشتریان
مونتاژ,آزمایش دکل فولادی گالوانیزه
گواهینامهها
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!
انواع محصولات سفارشی و مزیت
دکل خودایستا
دکل خودایستا معمولاً دکل 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد نبشی است. در مورد اتصال، دکل لولهای با فلنج متصل میشود و دکل فولادی نبشی با مهره و پیچ متصل میشود.
ویژگیها:
1. ضریب بار باد کم، مقاومت در برابر باد قوی.
2. صرفهجویی در منابع زمین، موقعیت مکانی مناسب.
حمل و نقل و نصب آسان.
دکل لوله فولادی
دکل لولهای به سازه فولادی بلند خودایستا اطلاق میشود که ستون دکل آن از لولههای فولادی ساخته شده و بخش بدنه دکل به شکل مثلثی است. ویژگیهای اصلی آن این است که سه ستون دکل لولهای از لولههای فولادی ساخته شده و بخش بدنه دکل به شکل مثلثی است که یک سازه بلند فولادی متفاوت از فولاد نبشی است.
دکل تک پایه
دکل تک لوله که به آن دکل مونوپل نیز گفته میشود، نوعی رایج است که ظاهری زیبا دارد، مساحتی از 9 تا 18 متر مربع را پوشش میدهد، مقرون به صرفه است و توسط اکثر سازهها مورد استفاده قرار میگیرد. بدنه دکل از مقطع منطقیتری استفاده میکند که از طریق پیچ با استحکام بالا به هم متصل میشود. دارای ویژگیهای نصب آسان است و میتواند با انواع سایتهای میدانی پیچیده سازگار شود.
دکل مهاردار
دکل مهاردار ظاهری نوآورانه دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. دکل مهاردار نوعی رایج از دکل مخابراتی است که اقتصادی و کاربردی است. سبکتر و ارزانتر از بقیه است. برای مناطق وسیع جغرافیایی بسیار مناسب است.
دکل نگهبانی
برج دیدهبانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده میشود و در چندین زمینه نقش مهمی ایفا میکند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برجهای دیدهبانی معمولاً از بدنه دکل، سکوها، برجها و نردبانها تشکیل شدهاند و دارای ساختارهای فشرده و بادوام هستند.
دکل درختی استتار شده
دکل درختی استتار شده نیز نوعی درخت مصنوعی از دکل درختی بایونیک است که در پایه شبیه به یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار میگیرد، بخشی از طبیعت خواهد بود.
ویژگیها:
1. ساختار ظریف و ظاهر زیبا.
2. پایداری سازهای قوی و عمر کاری طولانی.
3. پوشش مساحت کم و اثر اقتصادی زیاد.
