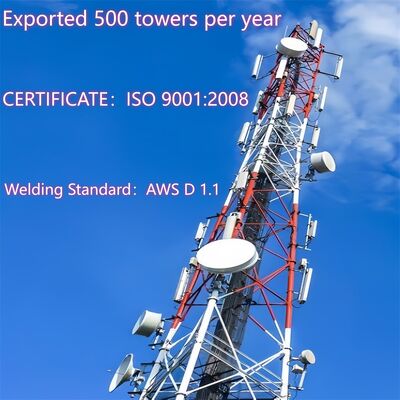

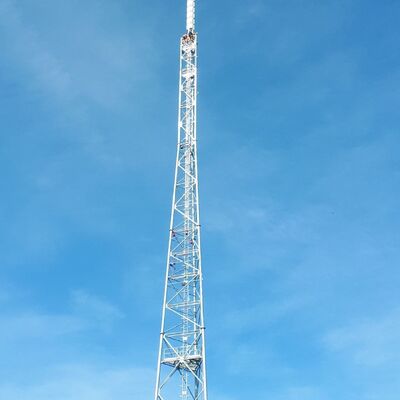

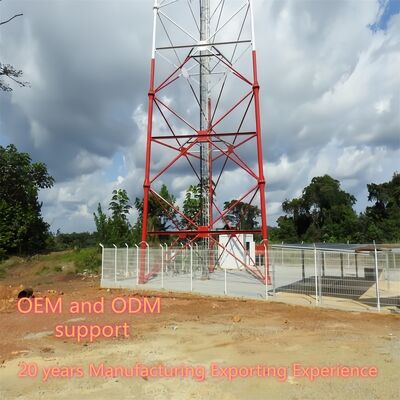

19 27 35M کم نگهداری 3 پایه فولادی گالوانیزه خود ایستا فضای باز 5G 4G مایکروویو دکل طول عمر
ما در طراحی و ساخت دکل های فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیدهبانی و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:
1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: دکل مخابراتی
عملیات سطح: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: دکل مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای دکل: یک دکل فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.
3. داده های فنی
| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| فولاد سازه |
| 2. درجه |
فولاد نرم |
فولاد با استحکام بالا |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

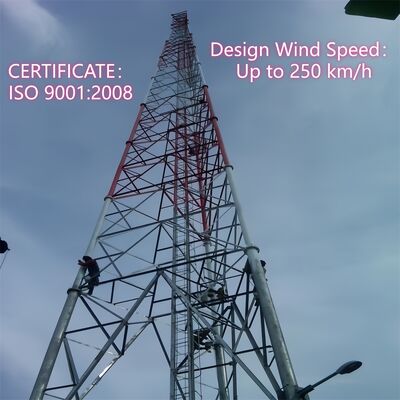

| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~1.0 درجه در سرعت عملیاتی |
| 5. استحکام کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
355 |
235 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. استحکام ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8، 6.8، 8.8 |
| 10. استاندارد خواص مکانیکی |
| 10.1 پیچ ها |
ISO 898-1 |
| 10.2 مهره ها |
ISO 898-2 |
| 10.3 واشرها |
ISO 6507-1 |
| 11. استاندارد ابعاد |
| 11.1 پیچ ها |
DIN7990, DIN931, DIN933 |
| 11.2 مهره ها |
ISO4032, ISO4034 |
| 11.3 واشرها |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامت گذاری |
| 14. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزه کردن |

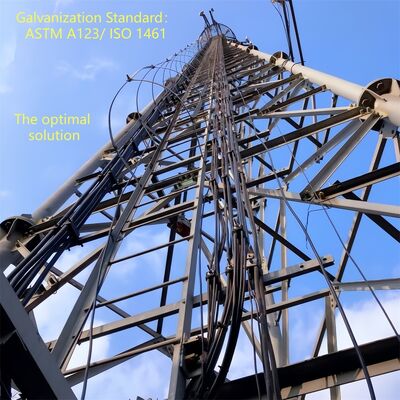

| 15. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |
| آزمایش |
| 17. آزمایش کارخانه |
آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد،
آزمایش پریست، آزمایش چکش |
| ظرفیت |
| 18. حداکثر ظرفیت تولید |
50,000 تن در سال |

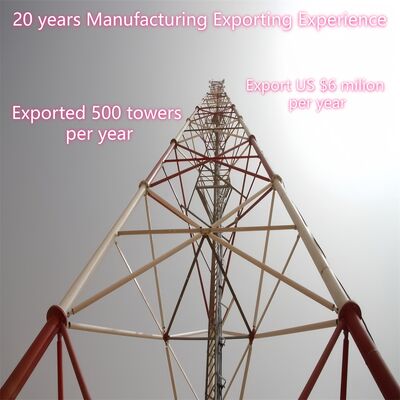

ساختار مشبک دکل فولادی لوله ای 3 پایه چیست؟
ساختار مشبک یک دکل فولادی لوله ای 3 پایه، یک چارچوب خرپایی مانند است که سه پایه لوله ای عمودی دکل را به هم متصل می کند. این اعضای مشبک که از لوله های فولادی توخالی کوچکتر (مطابق با مواد پایه لوله، به عنوان مثال، لوله های فولادی بدون درز/جوشی) تشکیل شده اند، اتصالات افقی و مورب متقاطع بین سه پایه را تشکیل می دهند و الگوی مثلثی شبیه به توری را در سراسر ارتفاع دکل ایجاد می کنند. این ساختار همراه با طراحی مخروطی دکل (پهن تر در پایه، باریک تر در بالا) برای توزیع یکنواخت بارهای عمودی (وزن دکل، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزه ای) در هر سه پایه عمل می کند. مشبک لوله ای نه تنها استحکام و پایداری سازه را افزایش می دهد، بلکه عملکرد آیرودینامیکی را نیز بهینه می کند - با کاهش 30 درصدی مقاومت باد در مقایسه با سازه های مشبک فولادی زاویه دار سنتی - که دکل را برای محیط های خشن یا بادخیز بسیار سازگار می کند. علاوه بر این، استفاده از اعضای لوله ای باعث می شود که سازه سبک وزن باشد و در عین حال ظرفیت باربری بالایی را حفظ کند.
چگونه دیش MW را روی دکل فولادی لوله ای 3 پایه نصب کنیم؟
نصب یک دیش مایکروویو (MW) بر روی یک دکل فولادی لوله ای 3 پایه، از یک فرآیند ایمن و استاندارد مطابق با طراحی سازه دکل و استانداردهای صنعتی پیروی می کند:
- تأیید پیش از نصب: ظرفیت باربری دکل (طبق استانداردهای TIA-222-G و GB 50017) را تأیید کنید تا اطمینان حاصل شود که می تواند دیش MW، سخت افزار نصب و بارهای مربوطه را تحمل کند. براکت های آنتن از پیش نصب شده دکل (لوازم جانبی یکپارچه) را از نظر یکپارچگی سازه بازرسی کنید.
- آماده سازی براکت: از براکت های مخصوص آنتن دکل (یا براکت های سفارشی ساخته شده سازگار با مشبک لوله ای) استفاده کنید و آنها را با استفاده از پیچ های با استحکام بالا درجه 8.8 (ISO 898) به پایه های اصلی دکل یا خرپاهای مشبک محکم کنید. اطمینان حاصل کنید که براکت ها با مسیر ارتباطی نقطه به نقطه مورد نظر هم تراز شده اند و با گشتاور مشخص شده سفت شده اند.
- بالا بردن و موقعیت دهی دیش: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن دیش MW به ارتفاع هدف (معمولاً نزدیک به قسمت های بالایی دکل یا روی سکوی نگهداری) استفاده کنید. زاویه سمت و ارتفاع دیش را برای هم تراز شدن با نقطه پایانی دریافت/ارسال تنظیم کنید و از ابزارهای هم تراز لیزری برای دقت استفاده کنید.
- بستن محکم: دیش MW را با استفاده از سخت افزار سازگار به براکت های نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. گشتاور پیچ ها را با ابزارهای کالیبره شده مجدداً بررسی کنید تا با استانداردهای جوشکاری و بست AWS D1.1 مطابقت داشته باشد.
- مسیردهی کابل: کابل های سیگنال و برق دیش را از طریق سیستم های مدیریت کابل یکپارچه دکل (یا در امتداد مسیرهای محافظت شده روی ساختار مشبک) عبور دهید تا از قرار گرفتن در معرض آسیب های محیطی جلوگیری شود. اطمینان حاصل کنید که کابل ها در نقاط اتصال به درستی عایق بندی و ضد آب شده اند.
- بازرسی نهایی: یک بررسی بصری از دیش، براکت ها و اتصالات برای تأیید پایداری انجام دهید. انتقال سیگنال را برای تأیید هم تراز و عملکرد آزمایش کنید. در طول نصب، پروتکل های ایمنی (مانند حفاظت از سقوط کارگران) را رعایت کنید.
ساختار اصلی دکل فولادی لوله ای 3 پایه؟
ساختار اصلی یک دکل فولادی لوله ای 3 پایه، یک سیستم خود ایستا با قاب مثلثی است که برای پایداری، باربری و راندمان آیرودینامیکی طراحی شده است و از سه جزء اصلی تشکیل شده است:
- سه پایه لوله ای عمودی: عناصر اصلی باربر، ساخته شده از لوله های فولادی بدون درز یا جوشی (مطابق با استانداردهای Q345B/ASTM A500). این پایه ها که در پیکربندی مثلثی چیده شده اند، کل وزن دکل (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می کنند.
- خرپاهای مشبک لوله ای: لوله های فولادی توخالی کوچکتر که سه پایه اصلی را به صورت افقی و مورب به هم متصل می کنند. این سیستم خرپایی متقاطع بارها را به طور مساوی توزیع می کند، استحکام سازه را افزایش می دهد و مقاومت باد را کاهش می دهد و الگوی مشبک مشخصه دکل را تشکیل می دهد.
- قاب مخروطی و اتصالات فلنجی: دکل به تدریج از پایه به سمت بالا باریک می شود (پایه پهن تر، بالای باریک تر) تا مقاومت در برابر بادهای شدید (تا 200 کیلومتر در ساعت) و زلزله ها را بهینه کند. قطعات دکل از طریق فلنج های پیچ شده با استحکام بالا به هم متصل می شوند و مونتاژ ایمن را تضمین کرده و خطرات نگهداری را کاهش می دهند.
این اجزا ستون فقرات سازه را تشکیل می دهند، با لوازم جانبی یکپارچه (مانند سکوها، نردبان ها) که پشتیبانی عملکردی را بدون به خطر انداختن یکپارچگی ساختار اصلی اضافه می کنند.

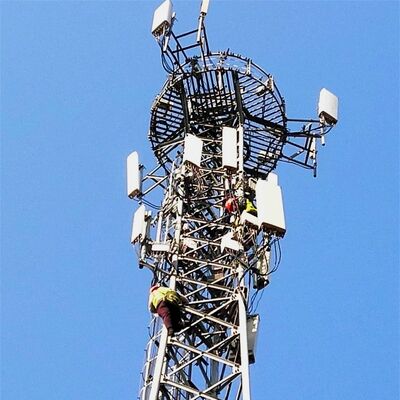

سکو، نردبان
الف. سکو
- هدف: به عنوان یک فضای کاری پایدار در ارتفاع عمل می کند برای نصب، نگهداری یا بازرسی دیش های MW، آنتن ها، سنسورها یا سایر تجهیزات. همچنین نقطه استراحت ایمنی را برای کارگران در هنگام دسترسی به دکل فراهم می کند.
- ویژگی های طراحی: ساخته شده از فولاد گالوانیزه (طبق ASTM A123 برای مقاومت در برابر خوردگی) و در ارتفاعات مشخص در ساختار مشبک ادغام شده است. مجهز به نرده های ایمنی برای جلوگیری از سقوط و سطوح ضد لغزش برای پایداری کارگران. مهندسی شده برای تحمل وزن کارگران، ابزار و تجهیزات، مطابق با ظرفیت باربری کلی دکل. ممکن است شامل دریچه های دسترسی برای حرکت آسان بین بخش های دکل باشد.
- مزیت کلیدی: به طور استراتژیک در نزدیکی نقاط نصب تجهیزات قرار گرفته است تا وظایف نگهداری را ساده کند و کارایی عملیاتی را افزایش دهد.
ب. نردبان
- هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می دهد از دکل بالا بروند تا به سکوها، تجهیزات یا بخش های بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
- ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله های با فاصله منظم (طبق استانداردهای ایمنی صنعتی) برای بالا رفتن راحت. مجهز به مکانیزم های ضد سقوط (مانند راهنمای کابل برای مهار ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات طراحی "نردبان ضد سقوط" دکل. به صورت عمودی به پایه های اصلی یا خرپاهای مشبک متصل می شود و مسیری ایمن و پایدار را تضمین می کند.
- انطباق: مطابق با مقررات ایمنی و استانداردهای طراحی دکل (مانند TIA-222-G، GB 50017) طراحی شده است و حفاظت از کارگران را در طول دسترسی عمودی اولویت می دهد.
در مجموع، سکو و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم ضمن رعایت الزامات ایمنی و دوام صنعتی، کاربرد دکل را افزایش می دهند.
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!
بازدید مشتریان
مونتاژ,آزمایش دکل فولادی گالوانیزه
گواهینامه ها
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!
انواع محصول سفارشی و مزیت
دکل خود ایستا
دکل خود ایستا معمولاً 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد نبشی است. در مورد اتصال، دکل لوله ای با فلنج متصل می شود و دکل فولاد نبشی با مهره و پیچ متصل می شود.
ویژگی ها:
1. ضریب بار باد کم، مقاومت در برابر باد قوی.
2. صرفه جویی در منابع زمین، موقعیت مناسب.
حمل و نقل و نصب آسان.
دکل لوله فولادی
دکل لوله ای به سازه فولادی بلند خود ایستا گفته می شود که ستون دکل آن از لوله های فولادی و بخش بدنه دکل به شکل مثلثی ساخته شده است. ویژگی های اصلی آن این است که سه ستون دکل لوله ای از لوله های فولادی ساخته شده و بخش بدنه دکل به شکل مثلثی است که یک سازه بلند فولادی متفاوت از فولاد نبشی است.
دکل تک پایه
دکل تک لوله که دکل تک پایه نیز نامیده می شود، نوعی رایج است، با ظاهری زیبا، مساحت 9 تا 18 متر مربع را پوشش می دهد، مقرون به صرفه است و توسط اکثر سازه ها مورد استفاده قرار می گیرد. بدنه دکل از مقطع منطقی تری استفاده می کند که از طریق پیچ با استحکام بالا متصل می شود. دارای ویژگی های نصب آسان است و می تواند با انواع سایت های پیچیده سازگار شود.
دکل مهار شده
دکل مهار شده ظاهری نو دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. دکل مهار شده نوعی رایج از دکل مخابراتی است که اقتصادی و کاربردی است. سبک تر و ارزان تر از بقیه است. برای مناطق وسیع جغرافیایی بسیار مناسب است.
دکل نگهبانی
برج دیدهبانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می شود و در چندین زمینه نقش مهمی ایفا می کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج های دیدهبانی معمولاً از بدنه دکل، سکوها، برج ها و نردبان ها تشکیل شده اند و دارای سازه های فشرده و بادوام هستند.
دکل درختی استتار شده
دکل درختی استتار شده نیز نوعی درخت مصنوعی از دکل درختی بایونیک است، که در پایه شبیه به یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار می گیرد، بخشی از طبیعت خواهد بود.
ویژگی ها:
1. ساختار نفیس و ظاهر زیبا.
2. پایداری سازه ای قوی و عمر کاری طولانی.
3. پوشش مساحت کم و اثر اقتصادی زیاد.
خدمات ما
JIAYAO CO., LTD. یک تولید کننده حرفه ای دکل مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین دکل مخابراتی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده آمریکا، اروپا و 55 کشور دیگر صادر شده است.
ما در طراحی و تولید دکل فولاد نبشی، دکل فولاد لوله ای، دکل تک پایه، دکل درخت کاج، دکل مهار شده و دکل نگهبانی تخصص داریم. بخش های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش های دکل فولادی است. مواد اولیه ما از کارخانه های فولاد معروف در چین تهیه می شود: HBIS Group، Baowu Steel Group، Shougang Group.
در صورت نیاز، ما 24 ساعت شبانه روز در خدمت شما خواهیم بود!
