16 24 32M حداقل نگهداری 3 پایه برج مخابراتی فولادی گالوانیزه فضای باز 5G 4G ماهواره ای کم مراقبت
ما در طراحی و ساخت برج های فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیدهبانی و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:
1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطح: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی محکم یا درام فولادی است.
3. داده های فنی
| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| فولاد سازه |
| 2. درجه |
فولاد نرم |
فولاد با استحکام بالا |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |

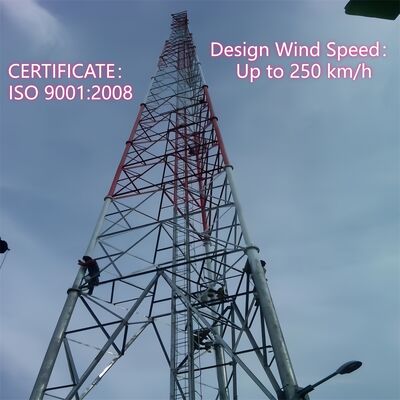

| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~1.0 درجه در سرعت عملیاتی |
| 5. استحکام کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
355 |
235 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. استحکام ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8، 6.8، 8.8 |
| 10. استاندارد خواص مکانیکی |
| 10.1 پیچ ها |
ISO 898-1 |
| 10.2 مهره ها |
ISO 898-2 |
| 10.3 واشرها |
ISO 6507-1 |
| 11. استاندارد ابعاد |
| 11.1 پیچ ها |
DIN7990, DIN931, DIN933 |
| 11.2 مهره ها |
ISO4032, ISO4034 |
| 11.3 واشرها |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوس محافظ CO2 و جوشکاری قوس زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامت گذاری |
| 14. روش علامت گذاری اعضا |
پرس هیدرولیک |
| گالوانیزه کردن |
| 15. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |
| آزمایش |
| 17. آزمایش کارخانه |
آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد،
آزمایش پریسی، آزمایش چکش |
| ظرفیت |
| 18. حداکثر ظرفیت تولید |
50,000 تن در سال |

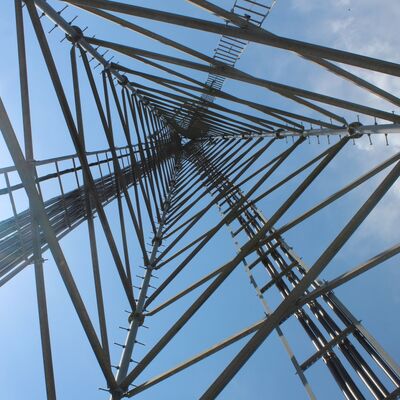

ساختار مشبک برج فولادی لوله ای 3 پایه چیست؟
ساختار مشبک یک برج فولادی لوله ای 3 پایه، یک چارچوب خرپایی مانند است که سه پایه لوله ای عمودی برج را به هم متصل می کند. این اعضای مشبک که از لوله های فولادی توخالی کوچکتر (مطابق با مواد پایه، به عنوان مثال، لوله های فولادی بدون درز/جوشی) تشکیل شده اند، اتصالات افقی و قطری متقاطع بین سه پایه ایجاد می کنند و الگوی مثلثی شبیه به توری در سراسر ارتفاع برج ایجاد می کنند. این ساختار همراه با طراحی مخروطی برج (پهن تر در پایه، باریک تر در بالا) برای توزیع بارهای عمودی (وزن برج، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزه ای) به طور مساوی در سه پایه عمل می کند. مشبک لوله ای نه تنها استحکام و پایداری سازه را افزایش می دهد، بلکه عملکرد آیرودینامیکی را نیز بهینه می کند - با کاهش 30 درصدی کشش باد در مقایسه با سازه های مشبک فولادی زاویه دار سنتی - که برج را برای محیط های سخت یا بادخیز بسیار سازگار می کند. علاوه بر این، استفاده از اعضای لوله ای باعث می شود که سازه سبک وزن باشد و در عین حال ظرفیت باربری بالایی را حفظ کند.

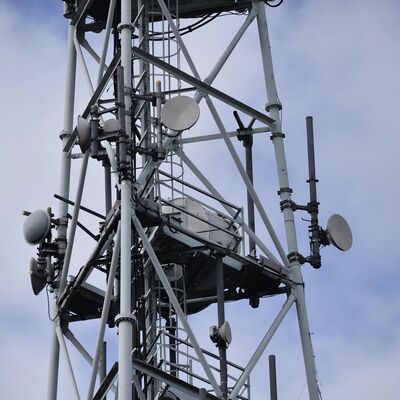

چگونه دیش MW را روی برج فولادی لوله ای 3 پایه نصب کنیم؟
نصب دیش مایکروویو (MW) بر روی برج فولادی لوله ای 3 پایه از یک فرآیند ایمن و استاندارد مطابق با طراحی سازه برج و استانداردهای صنعتی پیروی می کند:
- تأیید پیش از نصب: ظرفیت باربری برج (طبق استانداردهای TIA-222-G و GB 50017) را تأیید کنید تا اطمینان حاصل شود که می تواند دیش MW، سخت افزار نصب و بارهای مربوطه را پشتیبانی کند. براکت های آنتن از پیش نصب شده برج (لوازم جانبی یکپارچه) را از نظر یکپارچگی سازه بازرسی کنید.
- آماده سازی براکت: از براکت های آنتن اختصاصی برج (یا براکت های سفارشی ساخته شده سازگار با مشبک لوله ای) استفاده کنید و آنها را با استفاده از پیچ های با استحکام بالا درجه 8.8 (ISO 898) به پایه های اصلی برج یا خرپاهای مشبک وصل کنید. اطمینان حاصل کنید که براکت ها با مسیر ارتباطی نقطه به نقطه مورد نظر همسو شده و با گشتاور مشخص شده سفت شده اند.
- بالا بردن و موقعیت دهی دیش: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن دیش MW به ارتفاع هدف (معمولاً نزدیک به قسمت های بالایی برج یا روی سکوی نگهداری) استفاده کنید. زاویه آزیموت و ارتفاع دیش را برای همسو شدن با نقطه پایانی دریافت/ارسال تنظیم کنید و از ابزارهای هم ترازی لیزری برای دقت استفاده کنید.
- بستن محکم: دیش MW را با استفاده از سخت افزار سازگار به براکت های نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. گشتاور پیچ ها را با ابزارهای کالیبره شده مجدداً بررسی کنید تا با استانداردهای جوشکاری و بستن AWS D1.1 مطابقت داشته باشد.
- مسیردهی کابل: کابل های سیگنال و برق دیش را از طریق سیستم های مدیریت کابل یکپارچه برج (یا در امتداد مسیرهای محافظت شده روی ساختار مشبک) عبور دهید تا از قرار گرفتن در معرض آسیب های محیطی جلوگیری شود. اطمینان حاصل کنید که کابل ها در نقاط اتصال به درستی عایق بندی و ضد آب شده اند.
- بازرسی نهایی: یک بررسی بصری از دیش، براکت ها و اتصالات برای تأیید پایداری انجام دهید. انتقال سیگنال را برای تأیید هم ترازی و عملکرد آزمایش کنید. در طول نصب، پروتکل های ایمنی (مانند حفاظت از سقوط کارگران) را رعایت کنید.
ساختار اصلی برج فولادی لوله ای 3 پایه؟
ساختار اصلی یک برج فولادی لوله ای 3 پایه، یک سیستم خود ایستا با قاب مثلثی است که برای پایداری، باربری و راندمان آیرودینامیکی طراحی شده است و از سه جزء اصلی تشکیل شده است:

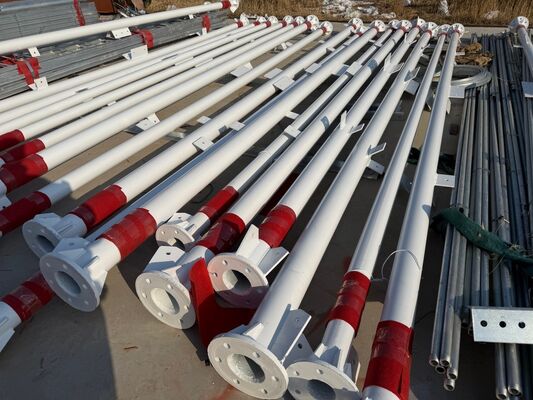

- سه پایه لوله ای عمودی: عناصر اصلی باربر، ساخته شده از لوله های فولادی بدون درز یا جوشی (مطابق با استانداردهای Q345B/ASTM A500). این پایه ها که در یک پیکربندی مثلثی چیده شده اند، وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می کنند.
- خرپاهای مشبک لوله ای: لوله های فولادی توخالی کوچکتر که سه پایه اصلی را به صورت افقی و قطری به هم متصل می کنند. این سیستم خرپایی متقاطع بارها را به طور مساوی توزیع می کند، استحکام سازه را افزایش می دهد و مقاومت باد را کاهش می دهد و الگوی مشبک مشخصه برج را تشکیل می دهد.
- قاب مخروطی و اتصالات فلنجی: برج به تدریج از پایه به بالا باریک می شود (پایه پهن تر، بالای باریک تر) تا مقاومت در برابر بادهای شدید (تا 200 کیلومتر در ساعت) و زلزله ها را بهینه کند. قطعات برج از طریق فلنج های پیچ شده با استحکام بالا به هم متصل می شوند و مونتاژ ایمن را تضمین کرده و خطرات نگهداری را کاهش می دهند.
این اجزا ستون فقرات سازه را تشکیل می دهند، با لوازم جانبی یکپارچه (مانند سکوها، نردبان ها) که پشتیبانی عملکردی را بدون به خطر انداختن یکپارچگی ساختار اصلی اضافه می کنند.

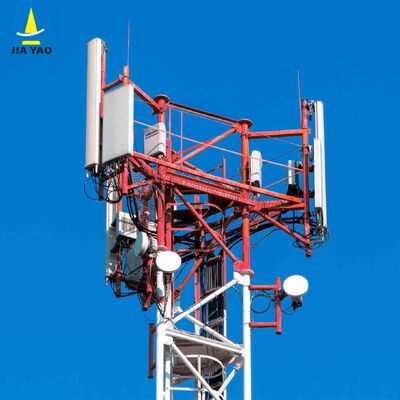

سکوی کار، نردبان
الف. سکوی کار
- هدف: به عنوان یک فضای کاری پایدار در ارتفاع عمل می کند برای نصب، نگهداری یا بازرسی دیش های MW، آنتن ها، سنسورها یا سایر تجهیزات. همچنین نقطه استراحت ایمنی را برای کارگران در حین دسترسی به برج فراهم می کند.
- ویژگی های طراحی: ساخته شده از فولاد گالوانیزه (طبق ASTM A123 برای مقاومت در برابر خوردگی) و در فواصل مشخص در ساختار مشبک ادغام شده است. مجهز به نرده های ایمنی برای جلوگیری از سقوط و سطوح ضد لغزش برای پایداری کارگران. مهندسی شده برای تحمل وزن کارگران، ابزار و تجهیزات، مطابق با ظرفیت باربری کلی برج. ممکن است شامل دریچه های دسترسی برای حرکت آسان بین بخش های برج باشد.
- مزیت کلیدی: به طور استراتژیک در نزدیکی نقاط نصب تجهیزات قرار گرفته است تا وظایف نگهداری را ساده کند و کارایی عملیاتی را افزایش دهد.
ب. نردبان
- هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می دهد از برج بالا بروند تا به سکوها، تجهیزات یا بخش های بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
- ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله های با فاصله مساوی (طبق استانداردهای ایمنی صنعتی) برای بالا رفتن راحت. مجهز به مکانیزم های ضد سقوط (مانند راهنمای کابل برای هارنس های ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات طراحی "نردبان ضد سقوط" برج. به صورت عمودی به پایه های اصلی یا خرپاهای مشبک متصل می شود و یک مسیر ایمن و پایدار را تضمین می کند.
- انطباق: مطابق با مقررات ایمنی و استانداردهای طراحی برج (مانند TIA-222-G، GB 50017) طراحی شده است و حفاظت از کارگران را در حین دسترسی عمودی در اولویت قرار می دهد.
در مجموع، سکوی کار و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم ضمن رعایت الزامات ایمنی و دوام صنعتی، قابلیت استفاده برج را افزایش می دهند.
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!
بازدید مشتریان
مونتاژ,آزمایش برج فولادی گالوانیزه
گواهینامه ها
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!
انواع محصولات سفارشی و مزیت

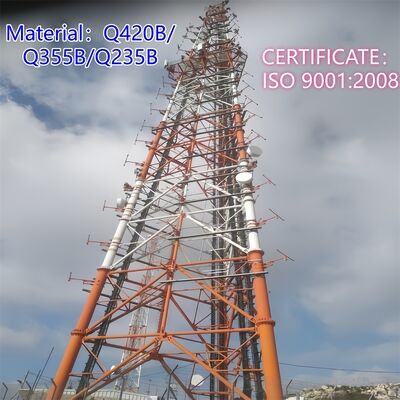

برج خود ایستا
برج خود ایستا معمولاً 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد نبشی است. در مورد اتصال، برج لوله ای توسط فلنج متصل می شود و برج فولاد نبشی توسط مهره و پیچ متصل می شود.
ویژگی ها:
1. ضریب بار باد کم، مقاومت در برابر باد قوی.
2. صرفه جویی در منابع زمین، موقعیت مناسب.
حمل و نقل و نصب آسان.

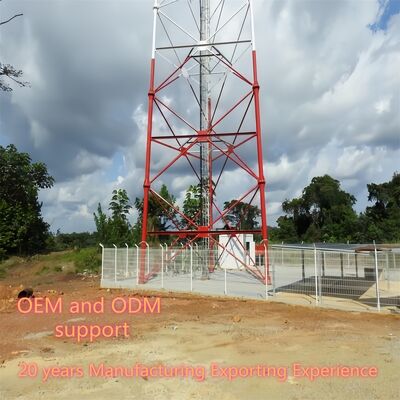

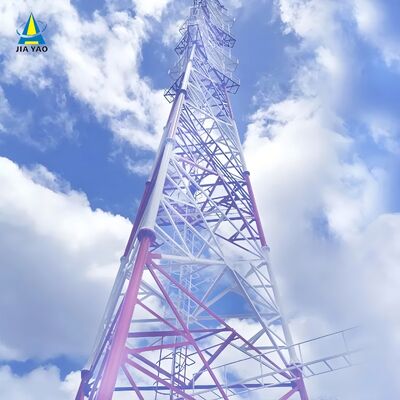

برج فولادی لوله ای
برج لوله ای به سازه فولادی بلند خود ایستا اشاره دارد که ستون برج آن از لوله های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است. ویژگی های اصلی آن این است که سه ستون برج لوله ای از لوله های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است که یک سازه بلند است که با فولاد نبشی متفاوت است.
برج تک پایه
برج تک لوله که به آن برج تک پایه نیز گفته می شود، نوعی رایج است، با ظاهری زیبا، مساحتی از 9 تا 18 متر مربع را پوشش می دهد، مقرون به صرفه است و توسط اکثر سازه ها پذیرفته شده است. بدنه برج از مقطع منطقی تری استفاده می کند که از طریق پیچ با استحکام بالا متصل می شود. دارای ویژگی های نصب آسان است و می تواند با انواع سایت های میدانی پیچیده سازگار شود.
برج سیم بکسلی
برج سیم بکسلی ظاهری نو دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم بکسل فولادی است. برج سیم بکسلی نوع رایج برج ارتباطی است که اقتصادی و کاربردی است. سبک تر و ارزان تر از بقیه است. برای مناطق وسیع جغرافیایی بسیار مناسب است.
برج نگهبانی
برج دیدهبانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می شود و در چندین زمینه نقش مهمی ایفا می کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج های دیدهبانی معمولاً از بدنه برج، سکوها، برج ها و نردبان ها تشکیل شده اند و دارای ساختارهای فشرده و بادوام هستند.
برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بایونیک است، در پایه مانند یک درخت واقعی، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار می گیرد، بخشی از طبیعت خواهد بود.
ویژگی ها:
1. ساختار نفیس و ظاهر زیبا.
2. پایداری سازه قوی و عمر کاری طولانی.
3. پوشش مساحت کم و اثر اقتصادی زیاد.
خدمات ما
JIAYAO CO., LTD. یک تولید کننده حرفه ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین برج ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده اند.
ما در طراحی و تولید برج فولاد نبشی، برج فولاد لوله ای، برج تک پایه، برج درخت کاج، برج سیم بکسلی و برج نگهبانی تخصص داریم. بخش های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش های برج فولادی است. مواد اولیه ما از کارخانه های فولاد معروف در چین تهیه می شود: HBIS Group، Baowu Steel Group، Shougang Group.
در صورت نیاز، ما 24 ساعت شبانه روز از شما استقبال خواهیم کرد!
