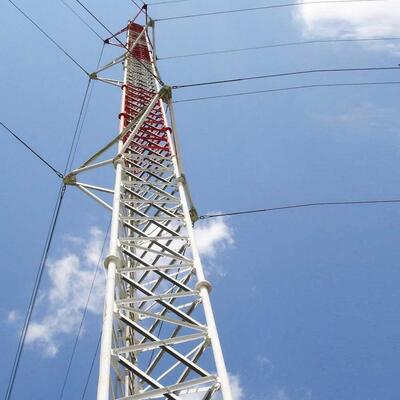

برج سیمی مهاردار ۱۵ تا ۶۰ متری برای نظارت هیدرولوژیکی و انتقال داده از راه دور

ویژگی های اصلی سازه و طراحی

• بدنه باریک دکل: ساخته شده به صورت سازه فولادی لوله ای یا خرپایی (باریک تر از دکل های خودایستا)، با شکل مخروطی برای بهینه سازی توزیع بار.

• سیستم سیم مهار: مجموعه های متعددی از کابل های فولادی در فواصل 20 تا 30 متری به دکل متصل می شوند و در زوایای 45 تا 60 درجه به زمین مهار می شوند تا در برابر نیروهای باد/لرزه ای مقاومت کنند.

• محدوده ارتفاع: از 30 متر تا بیش از 200 متر (بلندتر از اکثر دکل های خودایستا) متغیر است و برای نیازهای خاص قابل سفارشی سازی است.

• لوازم جانبی: شامل نردبان های صعود، پایه های آنتن، سینی های کابل و چراغ های هشدار هواپیمایی (برای ارتفاعات بیش از 60 متر).

مواد و استانداردهای کلیدی

• بدنه دکل: فولاد سازه ای گالوانیزه (ASTM A36/S235JR) برای مقاومت در برابر خوردگی و استحکام.

• سیم های مهار: کابل های فولادی با کشش بالا (ASTM A475) با پوشش روی/پلیمری برای دوام.

• مهارها: مهار بتنی/فولادی سنگین برای ایمن سازی سیم ها، طراحی شده برای بارهای کششی.

• انطباق: مطابق با IEC 62305 (حفاظت در برابر صاعقه) و کدهای ایمنی ساختمان محلی.

سناریوهای کاربرد اصلی

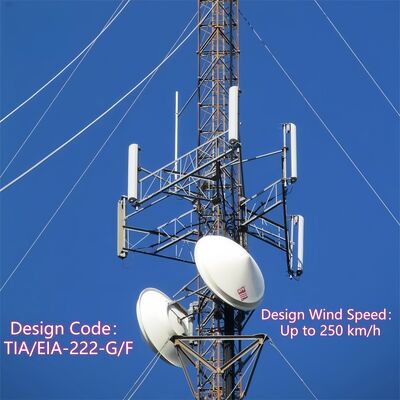

• پخش/مخابرات: پشتیبانی از آنتن های تلویزیون/رادیو و فرستنده های مایکروویو دوربرد (حداکثر پوشش سیگنال از طریق ارتفاع).

• نظارت هواشناسی: میزبانی سنسورهای هواشناسی/رادار در ارتفاعات بالا برای داده های دقیق جوی.

• ناوبری هوایی: نصب فانوس های هوایی در مناطق دورافتاده (کوه ها، سواحل).

• تحقیقات علمی: استقرار ابزارهای جوی (مانیتورهای ازن) بالاتر از تداخل زمینی.

1. مشخصات فنی

بدنه دکل مهاردار چیست؟

بدنه دکل مهاردار (دکل مهاردار) سازه مرکزی و باریک تحمل کننده بار است که آنتن ها، سنسورها یا سایر تجهیزات را پشتیبانی می کند و برای پایداری جانبی به سیم های مهار خارجی متکی است (به جای استحکام خودایستا). معمولاً به صورت یک قاب فولادی لوله ای یا خرپایی ساخته می شود، باریک تر از دکل های خودایستا است و دارای طراحی مخروطی (پهن تر در پایه، باریک تر در بالا) برای بهینه سازی توزیع بار و مقاومت در برابر باد است. بدنه دکل از فولاد سازه ای گالوانیزه (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط های بیرونی اطمینان حاصل شود. این بدنه به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان های صعود، پایه های آنتن و سینی های کابل عمل می کند و طراحی ماژولار آن امکان سفارشی سازی ارتفاعات از 30 متر تا بیش از 200 متر را فراهم می کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی سفارشی شده است.

چگونه آنتن را روی دکل مهاردار نصب کنیم؟

نصب آنتن روی دکل مهاردار شامل یک فرآیند ساختاریافته و مطابق با استاندارد ایمنی است که با طراحی دکل و استانداردهای صنعتی همسو است:

1. آماده سازی پیش از نصب: ظرفیت باربری دکل را تأیید کنید تا اطمینان حاصل شود که می تواند وزن آنتن (شامل سخت افزار و کابل های مربوطه) را تحمل کند. بدنه دکل را از نظر خوردگی، آسیب سازه ای یا اتصالات شل بررسی کنید و انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) را تأیید کنید.
2. نصب پایه آنتن: پایه های آنتن اختصاصی (لوازم جانبی یکپارچه دکل) را به نقاط از پیش تعیین شده روی بدنه دکل وصل کنید. این پایه ها معمولاً با استفاده از پیچ های با استحکام بالا که با سازه فولادی گالوانیزه دکل سازگار هستند، محکم می شوند و اتصالی محکم را تضمین می کنند که در برابر نیروهای باد و ارتعاشات مقاومت می کند.
3. بالا بردن و موقعیت دهی آنتن: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع هدف (به صورت استراتژیک برای پوشش سیگنال بهینه انتخاب شده) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر تراز کنید و از ابزارهای لیزری یا مترهای تراز برای دقت استفاده کنید.
4. محکم کردن آنتن: آنتن را با استفاده از سخت افزار سازگار به پایه های از پیش نصب شده وصل کنید و پیچ ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می تواند بر عملکرد یا یکپارچگی سازه تأثیر بگذارد وجود ندارد.
5. مسیردهی و ادغام کابل: کابل های سیگنال یا فیدرها را از طریق سینی های کابل یکپارچه دکل عبور دهید تا از آنها در برابر آسیب های محیطی محافظت شود. کابل ها را به آنتن وصل کرده و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق بندی مناسب و ضد آب بودن در نقاط اتصال اطمینان حاصل کنید.
6. بازرسی نهایی: یک بررسی بصری از آنتن، پایه ها و کابل ها برای تأیید نصب ایمن انجام دهید. انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل های ایمنی (مانند حفاظت در برابر سقوط برای کارگران) در طول فرآیند رعایت شده است.

دستگاه ضد صعود در دکل مهاردار چیست؟

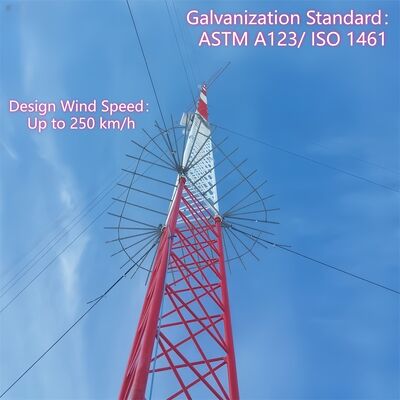

دستگاه ضد صعود برای دکل مهاردار یک جزء ایمنی تخصصی است که روی بدنه دکل نصب می شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح های رایج شامل موارد زیر است:

• یقه ها/دامن های ضد صعود: موانع فولادی دایره ای یا مخروطی که نزدیک پایه دکل (معمولاً 2 تا 3 متر بالاتر از سطح زمین) نصب می شوند تا با جلوگیری از ایجاد نقاط اتکا برای دست یا پا، تلاش برای صعود را مسدود کنند.
• بازدارنده های خاردار یا نوک تیز: اتصالات فولادی غیر کشنده و نوک تیز روی بخش های پایینی دکل یا نردبان ها برای منصرف کردن صعود غیرمجاز.
• دسترسی قفل شده: اگر دکل مجهز به پنل دسترسی در سطح زمین یا نقطه ورود نردبان باشد، یک دروازه قفل شده دسترسی را به پرسنل مجاز محدود می کند.

این دستگاه ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه دکل) ساخته شده اند تا در برابر شرایط محیطی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده است و با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای دکل همسو است.

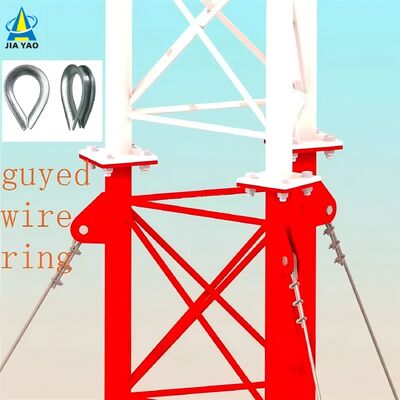

چگونه سیم مهار و دکل مهاردار را به هم وصل کنیم؟

اتصال سیم های مهار به دکل مهاردار شامل یک فرآیند ایمن و تحمل کننده بار است تا اطمینان حاصل شود که سیم ها می توانند دکل را در برابر نیروهای باد و لرزه ای به طور موثر تثبیت کنند:

1. آماده سازی: سیم های مهار ساخته شده از کابل های فولادی با کشش بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام را انتخاب کنید. اطمینان حاصل کنید که بدنه دکل دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی دکل مشخص شده است، می باشد.
2. نصب سخت افزار اتصال: براکت ها یا چنگک های سنگین سیم مهار را با استفاده از پیچ های با استحکام بالا (سازگار با سازه فولادی گالوانیزه دکل) به نقاط اتصال از پیش تعیین شده دکل وصل کنید. این براکت ها برای توزیع یکنواخت کشش در سراسر بدنه دکل مهندسی شده اند.
3. پایان دادن به سیم: از اتصالات پایانی حرفه ای (مانند آستین های پرس، گیره های کابل یا گوشواره ها) برای ایمن سازی انتهای هر سیم مهار استفاده کنید. آستین های پرس برای یک اتصال دائمی و با استحکام بالا روی سیم پرس می شوند، در حالی که گیره های کابل، کشش قابل تنظیم را فراهم می کنند.
4. اتصال و کشش: انتهای پایانی سیم مهار را با استفاده از یک شگل یا پین به براکت دکل وصل کنید و از اتصال ایمن و بدون شل بودن اطمینان حاصل کنید. از ابزار کشش (مانند پیچ تنظیم یا بالابر) برای تنظیم کشش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی دکل حیاتی است.
5. تأیید: بررسی کنید که اتصال با ساختار مخروطی دکل همسو است و سیم به طور یکنواخت کشیده شده است (از سفت شدن بیش از حد که می تواند به بدنه دکل فشار وارد کند، خودداری کنید). تأیید کنید که سخت افزار و اتصالات پایانی در برابر خوردگی مقاوم هستند و با استانداردهای ایمنی دکل مطابقت دارند.

چگونه سیم مهار و پیچ مهار را به هم وصل کنیم؟

اتصال سیم های مهار به پیچ های مهار (مهارهای زمینی) یک مرحله حیاتی برای انتقال کشش سیم به زمین و اطمینان از پایداری دکل است:

1. آماده سازی مهار: اطمینان حاصل کنید که مهار زمینی (مهار بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین در زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. مهار باید کاملاً عمل آوری شده باشد (برای بتن) و به طور ایمن جاسازی شده باشد تا در برابر نیروهای بیرون کششی مقاومت کند.
2. نمایان شدن پیچ مهار: اطمینان حاصل کنید که پیچ بالایی مهار (پیچ مهار) از زمین بیرون زده و برای پذیرش سخت افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر کشش سیم مهار مقاومت کند.
3. پایان دادن به سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین های پرس، گیره های کابل یا گوشواره ها) که برای اتصال دکل استفاده می شود، پایان دهید و از یک انتهای ایمن و تحمل کننده بار اطمینان حاصل کنید.
4. مونتاژ سخت افزار اتصال: یک پیچ تنظیم (برای تنظیم کشش) و یک شگل را به سیم مهار پایانی وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ مهار متصل می شود و امکان تنظیم دقیق کشش سیم را فراهم می کند.
5. کشش و ایمن سازی: از پیچ تنظیم برای کشش سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن مهار مقاومت می کند. پس از کشش، پیچ تنظیم را با پین های قفلی یا مهره های قفلی قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
6. بررسی نهایی: تأیید کنید که اتصال ایمن است، مهار هیچ نشانه ای از حرکت نشان نمی دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت افزار و پایان سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.

برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

3. مشتریان همکاری کننده

4. گواهینامه ها

5. خدمات ما

JIAYAO CO., LTD. یک تولید کننده حرفه ای دکل مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین دکل ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده اند.
ما در طراحی و تولید دکل های فولادی زاویه دار، دکل های فولادی لوله ای، دکل های تک ستونی، دکل های درخت کاج، دکل های مهاردار و دکل های نگهبانی تخصص داریم. بخش های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش های دکل فولادی است. مواد اولیه ما از کارخانه های فولادسازی معروف در چین می آید: HBIS Group, Baowu Steel Group, Shougang Group.

اگر به آن نیاز دارید، ما 24 ساعت شبانه روز از شما استقبال می کنیم!
