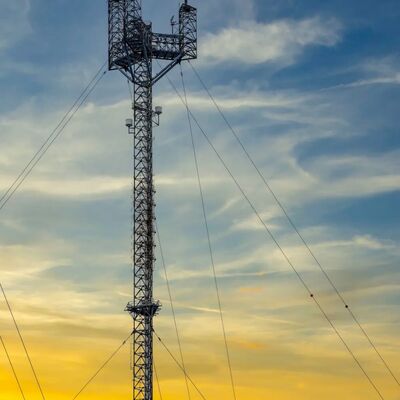

برج سیمی ضد خوردگی 15 متری تا 50 متری برای ارتباطات کشتی بندری آبراه داخلی

ویژگی های ساختاری و طراحی اصلی

• بدن برج نازک: ساخته شده به عنوان یک ساختار لوله ای یا شبکه ای فولادی (تنگ تر از برج های خودپذیر) ، با یک شکل کوکی برای بهینه سازی توزیع بار.

• سیستم سیم گای: چندین مجموعه از کابل های فولادی در فواصل ۲۰ تا ۳۰ متر به داربست متصل می شوند و در زاویه های ۴۵ تا ۶۰ درجه به زمین لنگر می زنند تا در برابر نیروی باد و لرزه مقاومت کنند.

• محدوده ارتفاع: از 30 متر تا بیش از 200 متر (بالاتر از اکثر برج های خودپذیر) گسترش می یابد و می تواند برای نیازهای خاص سفارشی شود.

• لوازم: شامل نردبان های صعود، نصب آنتن، سینی های کابل و چراغ های هشدار هوایی (برای ارتفاع > 60 متر) است.

مواد کلیدی و استانداردها

• بدن برج: فولاد ساختاری گالوانیزه شده (ASTM A36 / S235JR) برای مقاومت در برابر خوردگی و قدرت.

• گاي وايرز: کابل های فولادی با کشش بالا (ASTM A475) با پوشش روی/پلیمری برای دوام.

• لنگر: لنگرهای سنگین بتنی / فولادی برای محکم کردن سیم ها، طراحی شده برای بار تنش.

• رعایت: IEC 62305 (حمايت از صاعقه) و کد های ایمنی ساختمان محلی را دنبال می کند.

سناریوهای کاربرد اصلی

• پخش و مخابرات: از آنتن های تلویزیونی / رادیویی و فرستنده های مایکروویو راه دور پشتیبانی می کند (پوشش سیگنال را از طریق ارتفاع به حداکثر می رساند).

• نظارت هواشناسی: سنسورهای هواشناسی / رادار در ارتفاعات بالا برای داده های دقیق جوی.

• ناوبری هوایی: نصب چراغ های هوایی در مناطق دورافتاده (کوه ها، سواحل).

• تحقیقات علمی: دستگاه های اتمسفر (مراقبات اوزون) را بالای تداخل زمین قرار می دهد.

1مشخصات

برج بادی از برج سیم های مردانه چیه؟

بدن برج یک برج سیم گایید (برج استخر گایید) ساختار حمل حمل مرکزی و باریک است که آنتن ها، سنسورها یا سایر تجهیزات را پشتیبانی می کند.تکیه بر سیم های خارجی برای ثبات جانبی (به جای سفت بودن خود پشتیبانی)معمولاً به شکل یکقاب فولادی لوله ای یا شبکه ای، آن از برج های خودپذیر باریک تر است و دارای یک طراحی مخروطی (در پایه گسترده تر، در بالا باریک تر) برای بهینه سازی توزیع بار و مقاومت باد است.بدن برج از فولاد ساختاری گالوانیزه ساخته شده است (بر اساس استانداردهای ASTM A36 / S235JR) برای اطمینان از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط های بیرونی. این به عنوان پایه نصب لوازم جانبی کلیدی مانند نردبان های صعود ، نصب آنتن و سینی های کابل ،و طراحی ماژولار آن اجازه می دهد برای سفارشی سازی ارتفاع از 30m به بیش از 200m، متناسب با کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی.

چجوري بايد آنتن رو روي برج سيم نصب کنيم؟

نصب آنتن بر روی یک برج سیم گایپ یک فرآیند ساختاری و مطابق با ایمنی است که با طراحی برج و استانداردهای صنعت مطابقت دارد:

1. آماده سازی قبل از نصب: قابلیت حمل برج را بررسی کنید تا اطمینان حاصل شود که می تواند وزن آنتن را تحمل کند (از جمله سخت افزار و کابل های مرتبط).يا اتصال هاي گسسته، و موافقت با قوانین ایمنی محلی (به عنوان مثال، IEC 62305 برای حفاظت از صاعقه) را تأیید کنید.
2. نصب آنتن: نصب آنتن های اختصاصی (تعویضات یکپارچه برج) به نقاط از قبل تعیین شده در بدن برج.این نصب به طور معمول با استفاده از بولت های با قدرت بالا سازگار با ساختار فولاد گالوانیزه برج ثابت می شود، تضمین اتصال محکم که مقاومت در برابر نیروی باد و لرزش.
3. بلند کردن آنتن و موقعیت گذاری آن: استفاده از جرثقیل ها یا تجهیزات مخصوص بلند کردن برای بلند کردن آنتن به ارتفاع هدف (استراتژیک برای پوشش بهینه سیگنال انتخاب شده است).تنظیم آنتن با جهت انتقال / دریافت مورد نظر، با استفاده از ابزار لیزر یا تراز سنج برای دقت.
4. امن کردن آنتن: آنتن را با استفاده از سخت افزارهای سازگار به قرار گیری های از پیش نصب شده متصل کنید، پیچ ها را به گشتاور مشخص شده برای جلوگیری از حرکت محکم کنید. اطمینان حاصل کنید که آنتن سطح و پایدار است.بدون تکان دادن که می تواند بر عملکرد یا یکپارچگی ساختاری تأثیر بگذارد.
5. راه اندازی و ادغام کابل: کابل های سیگنال یا تغذیه را از طریق سینی های کابل های یکپارچه برج برای محافظت از آنها از آسیب های زیست محیطی هدایت کنید.تضمین عایق مناسب و ضد آب در نقاط اتصال.
6. بازرسی نهایی: انجام یک بررسی بصری از آنتن، نصب و کابل ها برای تأیید نصب ایمن.و تمام پروتکل های ایمنی را تضمین کنیدبه عنوان مثال، حفاظت از سقوط برای کارگران) در طول فرآیند رعایت می شود.

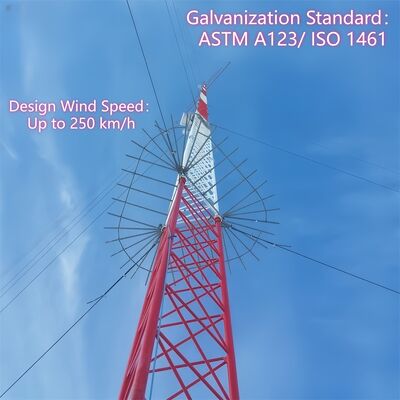

دستگاه ضد کوهنوردی روی برج سیم کشی چی هست؟

دستگاه ضد صعود برای یک برج سیم کشی یک جزء ایمنی تخصصی است که در بدن برج نصب شده است تا از دسترسی غیرمجاز جلوگیری کند و خطرات سقوط را کاهش دهد. طرح های رایج شامل:

• گردنبند ضد صعود: موانع فولادی دایره ای یا مخروطی که در نزدیکی پایه برج نصب می شوند (معمولاً 2 × 3 متر بالاتر از سطح زمین) برای جلوگیری از تلاش های صعود با رد دست یا پای.
• ماده های بازدارنده تکه دار یا تکه دار: تثبیتات فولادی تیز و غیر کشنده در بخش های پایین برج یا نردبان برای جلوگیری از صعود غیر مجاز.
• دسترسی قفل شده: اگر برج مجهز به یک پانل دسترسی در سطح زمین یا یک پله باشد، یک دروازه قفل شده دسترسی را فقط به پرسنل گواهی شده محدود می کند.

این دستگاه ها از مواد مقاوم در برابر خوردگی ساخته شده اند (به عنوان مثال، فولاد گالوانیزه، متناسب با بدن برج) برای مقاومت در شرایط بیرونی.هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش نیافته است، مطابق با قوانین ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای برج.

چجوري مي تونيم سيم هاي گيري شده و برج سيم هاي گيري شده رو وصل کنيم؟

متصل کردن سیم های گای به یک برج سیم گای شامل یک فرآیند ایمن و حمل بار برای اطمینان از سیم ها می تواند به طور موثر برج را در برابر باد و نیروهای لرزه ای ثبات دهد:

1. آماده سازی: انتخاب سیم های مرد ساخته شده از کابل های فولادی کشش بالا (مطابق با ASTM A475) با لاستیک روی یا پلیمر برای دوام.براکت ها، یا crossarms) در فواصل 20-30 متر، همانطور که در طراحی برج مشخص شده است.
2. نصب سخت افزار اتصال: نصب براکت های سیم سنگین یا شکاف ها به نقاط اتصال از قبل تعیین شده برج با استفاده از بولت های با قدرت بالا (مطابق با ساختار فولاد گالوانیزه برج)این براکت ها طراحی شده اند تا تنش را به طور مساوی در بدن برج توزیع کنند.
3. قطع سیم: استفاده از لوازم پایان حرفه ای (به عنوان مثال، آستین های swage، کلیمپ های کابل، یا thimbles) برای اطمینان از پایان هر سیم مرد. آستین های swage برای یک دائمی بر روی سیم،اتصال با قدرت بالا، در حالی که کلیمپ های کابل فراهم می کنند تنش قابل تنظیم.
4. ارتباط و تنش: پایان سیم را با استفاده از یک زنجیر یا پین به براکت برج متصل کنید، اطمینان حاصل کنید که بدون انعطاف مناسب است. از یک ابزار تنش (به عنوان مثال،یک تورنباکل یا همراه) برای تنظیم تنش سیم به مشخصات طراحی.
5. بررسی: بررسی کنید که اتصال با ساختار کانری برج تراز شده است و سیم به طور یکنواخت کشیده شده است (از فشار بیش از حد جلوگیری می کند که می تواند بدن برج را تحت فشار قرار دهد).تایید سخت افزار و تجهیزات پایانی مقاوم در برابر خوردگی و مطابق با استانداردهای ایمنی برج.

چطوري بايد سيم و بند لنگر رو به هم وصل کنيم؟

اتصال سیم های گای به بولت های لنگر گای (لنگرهای زمین) یک مرحله حیاتی برای انتقال تنش سیم به زمین است، اطمینان از ثبات برج:

1. آماده سازی لنگر: اطمینان حاصل کنید که لنگر زمین (بنکریتی سنگین یا لنگر فولادی، طراحی شده برای بار تنش) به درستی در زمین در زاویه 45°60° نسبت به سیم گیج نصب شده است.لنگر باید به طور کامل سخت (برای بتن) و به طور ایمن جاسازی شده برای مقاومت در برابر نیروهای کشش.
2. قرار گرفتن در معرض براق لنگر: اطمینان حاصل کنید که بولت بالای لنگر (بولد لنگر هدایت شده) از سطح زمین بیرون می آید و برای پذیرش سخت افزار اتصال رشته دار است.پیچ باید از فولاد با قدرت بالا ساخته شده باشد تا به تنش سیم مرد مقاومت کند.
3. قطع سیم: پایان دادن به پایان آزاد سیم گای با استفاده از همان لوازم محکم (سنگ ها، کلیمپ های کابل، یا انگشتان) برای اتصال برج استفاده می شود، اطمینان از یک پایان امن، حمل بار.
4. مونتاژ سخت افزار اتصال: وصل کردن یک turnbuckle (برای تنظیم تنش) و یک زنجیر به سیم guy پایان یافته است. turnbuckle به بولت لنگر guyed از طریق یک مغز یا واشر متصل می شود،اجازه می دهد تا برای تنظیم دقیق تنش سیم.
5. کشش و امن کردن: استفاده از turnbuckle به تنش سیم مرد به مشخصات مورد نیاز، اطمینان از آن مقاومت نیروهای جانبی بدون کشیدن لنگر.قفل کردن تورن با پین های کوتر یا مغز قفل برای جلوگیری از شل شدن در طول زمان.
6. چک نهایی: بررسی کنید که اتصال امن است، لنگر نشان می دهد هیچ نشانه ای از حرکت، و سیم گای در زاویه درست 4560 ° است.و پایان سیم، اطمینان از انطباق با IEC 62305 و کدهای ایمنی محلی.

لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

3همکاری مشتریان

4گواهینامه ها

5خدمات ما

JIAYAO CO., LTD. یک تولید کننده برج مخابراتی حرفه ای است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهترین راه حل ها و بهترین برج ارتباطات به مشتریان هستیم.بسیاری از محصولات به ایالات متحده آمریکا صادر شده است، اروپا و 55 کشور مختلف دیگر.
ما در طراحی و تولید برج فولاد زاویه ای، برج فولاد لوله ای، برج انحصاری، برج درختان کاج، برج مرد و برج نگهبان تخصص داریم.آزمایشگاهمواد خام ما از کارخانه های فولاد معروف در چین: گروه HBIS، گروه فولاد Baowu، گروه Shougang می آیند.

اگه بهش نياز داريد، 24 ساعت در روز ازتون استقبال ميکنيم!
