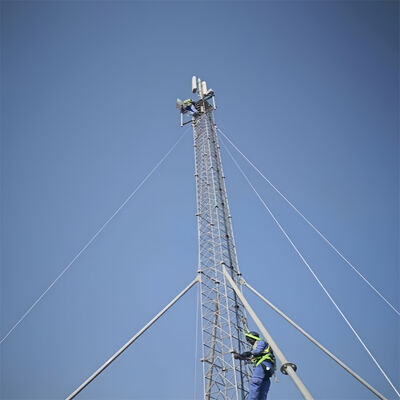

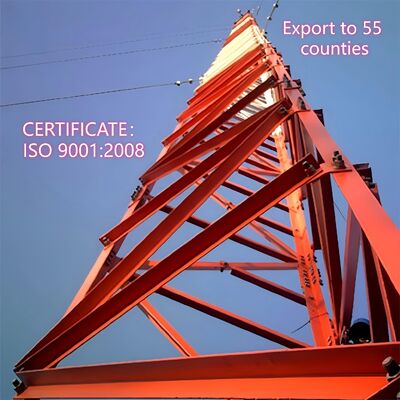

دکل سیمی مهار شده با پایداری بالا 80 تا 150 متر برای ارتباطات مایکروویو دوربرد مرزی

تصویر بزرگ : دکل سیمی مهار شده با پایداری بالا 80 تا 150 متر برای ارتباطات مایکروویو دوربرد مرزی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج سیم گاید

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons

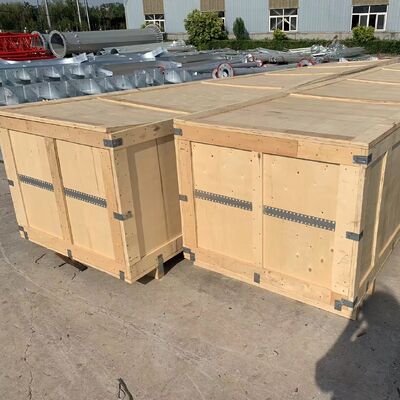

جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15-20 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500-1000 تن در ماه

مخاطب حالا حرف بزن

دکل سیمی مهار شده با پایداری بالا 80 تا 150 متر برای ارتباطات مایکروویو دوربرد مرزی

شرح

سری برج:	سری دکل اندازه گیری باد GWM Guyed	جوشکاری:	AWS D1.1 جوشکاری با نفوذ کامل
استاندارد:	IEC 61400-12-1 (دکل اندازه گیری باد)، ANSI TIA-222-G	مواد:	لوله فولادی بدون درز ASTM A572 Gr50 / Q345B
Numberoflegs:	3 پا (قابل تنظیم 2/4 پایه)	انحراف عمودی:	1/1500 ارتفاع کل دکل (دقت بالا برای اندازه‌گیری باد)
محدوده ارتفاع:	10-150 متر (کاملا قابل تنظیم بر اساس نیاز مزرعه بادی)	وزن:	1500 کیلوگرم
سرعت باد:	>60M/S	طول عمر:	بیش از 20 سال
درمان سطحی:	گالوانیزه گرم (مطابق با استاندارد ASTM A123 / ISO 1461)	نام:	دکل مخابراتی دکل ارتباطی مخابراتی Guyed Tower فولاد لوله ای گالوانیزه داغ
رنگ:	روکش ضد خوردگی رنگ RAL سفارشی	برنامه:	برج ارتباطی
ساختار اتصال:	اتصال فلنج / اتصال پیچ و مهره	استفاده:	مخابرات
مقاومت در برابر خوردگی:	بالا	تعمیر و نگهداری:	تعمیر و نگهداری کم
مقاومت در برابر بار یخ:	پوشش یخ تا 20 میلی متر (مناسب برای مناطق سرد و مرتفع)	تعداد لایه های سیم گای:	2-8 لایه (تنظیم ارتفاع دکل)
واسط های پایش باد:	3-12 فلنج نصب ابزار از قبل رزرو شده	ابزارهای سازگار:	بادسنج، باد سنج، سنسور دما/رطوبت، فشارسنج
سازگاری اکتساب داده ها:	منطبق با سیستم های ثبت داده های مزرعه بادی اصلی	درجه پیچ و مهره با کشش بالا:	پیچ و مهره های گالوانیزه با استحکام بالا درجه 10.9
نوع پایه:	پایه بتونی تقویت شده انکر بولت از پیش تعبیه شده	روش اتصال:	اتصال پیچ فلنجی (بدون نیاز به جوشکاری در محل)
برجسته کردن:	دکل سیمی مهار شده با پایداری بالا,دکل ارتباطات مایکروویو دوربرد,دکل سیمی مهار شده 80 تا 150 متر , long-distance microwave communication tower , 80m-150m guyed wire tower

دکل سیمی مهار شده با پایداری بالا 80 تا 150 متر برای ارتباطات مایکروویو دوربرد مرزی 0

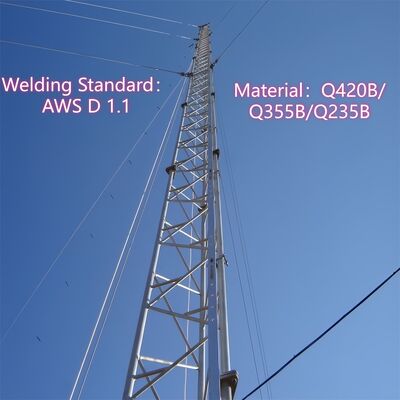

یک دکل مهاردار (که به آن دکل مهار شده نیز گفته می شود) سازه ای بلند و باریک است که برای پایداری به سیم های مهار خارجی (کابل های فولادی با استحکام بالا) متکی است - برخلاف دکل های خودایستا که به طور مستقل می ایستند. این طراحی به آن اجازه می دهد تا با مواد سازه ای کمتر به ارتفاعات بیشتری برسد و آن را به انتخابی مقرون به صرفه برای کاربردهایی که نیاز به پوشش یا ارتفاع گسترده دارند تبدیل می کند.

ویژگی های اصلی سازه و طراحی

بدنه باریک دکل: ساخته شده به صورت سازه فولادی لوله ای یا خرپایی (باریک تر از دکل های خودایستا)، با شکل مخروطی برای بهینه سازی توزیع بار.
سیستم سیم مهار: مجموعه های متعددی از کابل های فولادی در فواصل 20 تا 30 متری به دکل متصل می شوند و در زوایای 45 تا 60 درجه به زمین مهار می شوند تا در برابر نیروهای باد/لرزه ای مقاومت کنند.
محدوده ارتفاع: از 30 متر تا بیش از 200 متر (بلندتر از اکثر دکل های خودایستا) متغیر است و برای نیازهای خاص قابل سفارشی سازی است.
لوازم جانبی: شامل نردبان های صعود، پایه های آنتن، سینی های کابل و چراغ های هشدار هواپیمایی (برای ارتفاعات بیش از 60 متر).

مواد و استانداردهای کلیدی

بدنه دکل: فولاد سازه ای گالوانیزه (ASTM A36/S235JR) برای مقاومت در برابر خوردگی و استحکام.
سیم های مهار: کابل های فولادی با کشش بالا (ASTM A475) با پوشش روی/پلیمری برای دوام.
مهارها: مهار بتنی/فولادی سنگین برای ایمن سازی سیم ها، طراحی شده برای بارهای کششی.
انطباق: مطابق با IEC 62305 (حفاظت در برابر صاعقه) و کدهای ایمنی ساختمان محلی.

سناریوهای کاربرد اصلی

پخش/مخابرات: پشتیبانی از آنتن های تلویزیون/رادیو و فرستنده های مایکروویو دوربرد (حداکثر پوشش سیگنال از طریق ارتفاع).
نظارت هواشناسی: میزبانی سنسورهای هواشناسی/رادار در ارتفاعات بالا برای داده های دقیق جوی.
ناوبری هوایی: نصب فانوس های هوایی در مناطق دورافتاده (کوه ها، سواحل).
تحقیقات علمی: استقرار ابزارهای جوی (مانیتورهای ازن) بالاتر از تداخل زمینی.

1. مشخصات فنی

طراحی
1. کد طراحی	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
فولاد سازه ای
2. درجه	فولاد نرم	فولاد با کشش بالا
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q345B, Q345C,Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعت باد طراحی	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~1.0 درجه در سرعت عملیاتی
5. استحکام کششی (Mpa)	360~510	470~630
6. استحکام تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. استحکام ضربه KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه	درجه 4.8, 6.8, 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 مهره ها	ISO 898-2
10.3 واشرها	ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 مهره ها	ISO4032, ISO4034
11.3 واشرها	DIN7989, DIN127B, ISO7091
جوشکاری
12. روش	جوشکاری قوسی با محافظ CO2 و جوشکاری قوسی زیر پودری (SAW)
13. استاندارد	AWS D1.1
علامت گذاری
14. روش علامت گذاری اعضا	پرس هیدرولیک
گالوانیزه کردن
15. استاندارد گالوانیزه کردن مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزه کردن پیچ و مهره	ISO 1461 یا ASTM A153

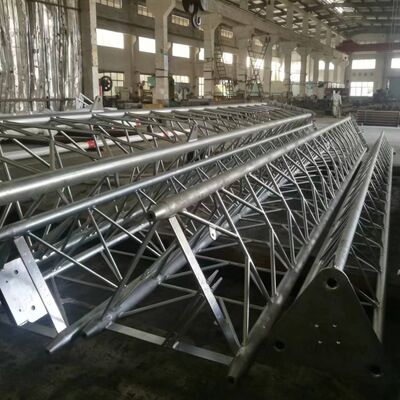

بدنه دکل مهاردار چیست؟

بدنه دکل مهاردار (دکل مهاردار) سازه مرکزی و باریک تحمل کننده بار است که آنتن ها، سنسورها یا سایر تجهیزات را پشتیبانی می کند و برای پایداری جانبی به سیم های مهار خارجی متکی است (به جای استحکام خودایستا). معمولاً به صورت یک قاب فولادی لوله ای یا خرپایی ساخته می شود، باریک تر از دکل های خودایستا است و دارای طراحی مخروطی (پهن تر در پایه، باریک تر در بالا) برای بهینه سازی توزیع بار و مقاومت در برابر باد است. بدنه دکل از فولاد سازه ای گالوانیزه (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط های بیرونی اطمینان حاصل شود. این بدنه به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان های صعود، پایه های آنتن و سینی های کابل عمل می کند و طراحی ماژولار آن امکان سفارشی سازی ارتفاعات از 30 متر تا بیش از 200 متر را فراهم می کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی سفارشی شده است.

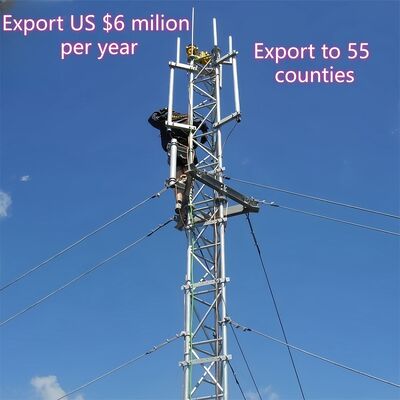

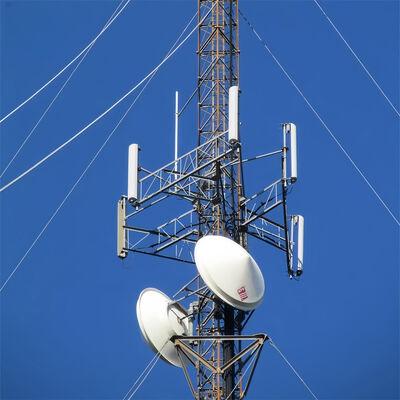

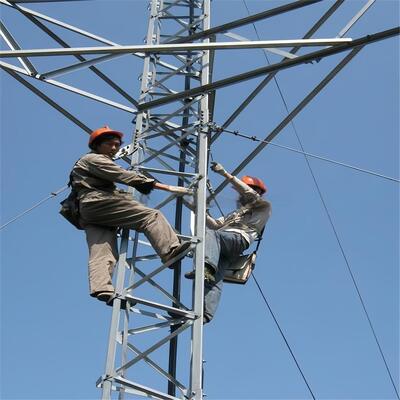

چگونه آنتن را روی دکل مهاردار نصب کنیم؟

نصب آنتن روی دکل مهاردار شامل یک فرآیند ساختاریافته و مطابق با استاندارد ایمنی است که با طراحی دکل و استانداردهای صنعتی همسو است:

آماده سازی پیش از نصب: ظرفیت باربری دکل را تأیید کنید تا اطمینان حاصل شود که می تواند وزن آنتن (شامل سخت افزار و کابل های مربوطه) را تحمل کند. بدنه دکل را از نظر خوردگی، آسیب سازه ای یا اتصالات شل بررسی کنید و انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) را تأیید کنید.
نصب پایه آنتن: پایه های آنتن اختصاصی (لوازم جانبی یکپارچه دکل) را به نقاط از پیش تعیین شده روی بدنه دکل وصل کنید. این پایه ها معمولاً با استفاده از پیچ های با استحکام بالا که با سازه فولادی گالوانیزه دکل سازگار هستند، محکم می شوند و اتصالی محکم را تضمین می کنند که در برابر نیروهای باد و ارتعاشات مقاومت می کند.
بالا بردن و موقعیت دهی آنتن: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع هدف (به صورت استراتژیک برای پوشش سیگنال بهینه انتخاب شده) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر تراز کنید و از ابزارهای لیزری یا مترهای تراز برای دقت استفاده کنید.
محکم کردن آنتن: آنتن را با استفاده از سخت افزار سازگار به پایه های از پیش نصب شده وصل کنید و پیچ ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می تواند بر عملکرد یا یکپارچگی سازه تأثیر بگذارد وجود ندارد.
مسیردهی و ادغام کابل: کابل های سیگنال یا فیدرها را از طریق سینی های کابل یکپارچه دکل عبور دهید تا از آنها در برابر آسیب های محیطی محافظت شود. کابل ها را به آنتن وصل کرده و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق بندی مناسب و ضد آب بودن در نقاط اتصال اطمینان حاصل کنید.
بازرسی نهایی: یک بررسی بصری از آنتن، پایه ها و کابل ها برای تأیید نصب ایمن انجام دهید. انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل های ایمنی (مانند حفاظت در برابر سقوط برای کارگران) در طول فرآیند رعایت شده است.

دستگاه ضد صعود در دکل مهاردار چیست؟

دستگاه ضد صعود برای دکل مهاردار یک جزء ایمنی تخصصی است که روی بدنه دکل نصب می شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح های رایج شامل موارد زیر است:

یقه ها/دامن های ضد صعود: موانع فولادی دایره ای یا مخروطی که نزدیک پایه دکل (معمولاً 2 تا 3 متر بالاتر از سطح زمین) نصب می شوند تا با جلوگیری از ایجاد نقاط اتکا برای دست یا پا، تلاش برای صعود را مسدود کنند.
بازدارنده های خاردار یا نوک تیز: اتصالات فولادی غیر کشنده و نوک تیز روی بخش های پایینی دکل یا نردبان ها برای منصرف کردن صعود غیرمجاز.
دسترسی قفل شده: اگر دکل مجهز به پنل دسترسی در سطح زمین یا نقطه ورود نردبان باشد، یک دروازه قفل شده دسترسی را به پرسنل مجاز محدود می کند.

این دستگاه ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه دکل) ساخته شده اند تا در برابر شرایط محیطی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده است و با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای دکل همسو است.

چگونه سیم مهار و دکل مهاردار را به هم وصل کنیم؟

اتصال سیم های مهار به دکل مهاردار شامل یک فرآیند ایمن و تحمل کننده بار است تا اطمینان حاصل شود که سیم ها می توانند دکل را در برابر نیروهای باد و لرزه ای به طور موثر تثبیت کنند:

آماده سازی: سیم های مهار ساخته شده از کابل های فولادی با کشش بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام را انتخاب کنید. اطمینان حاصل کنید که بدنه دکل دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی دکل مشخص شده است، می باشد.
نصب سخت افزار اتصال: براکت ها یا چنگک های سنگین سیم مهار را با استفاده از پیچ های با استحکام بالا (سازگار با سازه فولادی گالوانیزه دکل) به نقاط اتصال از پیش تعیین شده دکل وصل کنید. این براکت ها برای توزیع یکنواخت کشش در سراسر بدنه دکل مهندسی شده اند.
پایان دادن به سیم: از اتصالات پایانی حرفه ای (مانند آستین های پرس، گیره های کابل یا گوشواره ها) برای ایمن سازی انتهای هر سیم مهار استفاده کنید. آستین های پرس برای یک اتصال دائمی و با استحکام بالا روی سیم پرس می شوند، در حالی که گیره های کابل، کشش قابل تنظیم را فراهم می کنند.
اتصال و کشش: انتهای پایانی سیم مهار را با استفاده از یک شگل یا پین به براکت دکل وصل کنید و از اتصال ایمن و بدون شل بودن اطمینان حاصل کنید. از ابزار کشش (مانند پیچ تنظیم یا بالابر) برای تنظیم کشش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی دکل حیاتی است.
تأیید: بررسی کنید که اتصال با ساختار مخروطی دکل همسو است و سیم به طور یکنواخت کشیده شده است (از سفت شدن بیش از حد که می تواند به بدنه دکل فشار وارد کند، خودداری کنید). تأیید کنید که سخت افزار و اتصالات پایانی در برابر خوردگی مقاوم هستند و با استانداردهای ایمنی دکل مطابقت دارند.

چگونه سیم مهار و پیچ مهار را به هم وصل کنیم؟

اتصال سیم های مهار به پیچ های مهار (مهارهای زمینی) یک مرحله حیاتی برای انتقال کشش سیم به زمین و اطمینان از پایداری دکل است:

آماده سازی مهار: اطمینان حاصل کنید که مهار زمینی (مهار بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین در زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. مهار باید کاملاً عمل آوری شده باشد (برای بتن) و به طور ایمن جاسازی شده باشد تا در برابر نیروهای بیرون کششی مقاومت کند.
نمایان شدن پیچ مهار: اطمینان حاصل کنید که پیچ بالایی مهار (پیچ مهار) از زمین بیرون زده و برای پذیرش سخت افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر کشش سیم مهار مقاومت کند.
پایان دادن به سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین های پرس، گیره های کابل یا گوشواره ها) که برای اتصال دکل استفاده می شود، پایان دهید و از یک انتهای ایمن و تحمل کننده بار اطمینان حاصل کنید.
مونتاژ سخت افزار اتصال: یک پیچ تنظیم (برای تنظیم کشش) و یک شگل را به سیم مهار پایانی وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ مهار متصل می شود و امکان تنظیم دقیق کشش سیم را فراهم می کند.
کشش و ایمن سازی: از پیچ تنظیم برای کشش سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن مهار مقاومت می کند. پس از کشش، پیچ تنظیم را با پین های قفلی یا مهره های قفلی قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
بررسی نهایی: تأیید کنید که اتصال ایمن است، مهار هیچ نشانه ای از حرکت نشان نمی دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت افزار و پایان سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
