برج انتقال رادیویی و تلویزیونی گالوانیزه گرم با توان بالا 20 تا 200 متر برای انتقال سیگنال رادیویی و تلویزیونی

1. مشخصات فنی

بدنه برج سیمی مهاردار چیست؟

بدنه برج سیمی مهاردار (دکل مهاردار) ساختار مرکزی و باریک و تحمل کننده بار است که آنتن‌ها، سنسورها یا سایر تجهیزات را پشتیبانی می‌کند و برای پایداری جانبی (به جای استحکام خود ایستا) به سیم‌های مهار خارجی متکی است. معمولاً به صورت یک چارچوب فولادی لوله‌ای یا خرپایی ساخته می‌شود، باریک‌تر از برج‌های خود ایستا است و دارای طراحی مخروطی (پهن‌تر در پایه، باریک‌تر در بالا) برای بهینه‌سازی توزیع بار و مقاومت در برابر باد است. بدنه برج از فولاد سازه‌ای گالوانیزه (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا مقاومت در برابر خوردگی و دوام طولانی مدت را در محیط‌های بیرونی تضمین کند. این بدنه به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان‌های صعود، پایه‌های آنتن و سینی‌های کابل عمل می‌کند و طراحی ماژولار آن امکان سفارشی‌سازی ارتفاع از 30 متر تا بیش از 200 متر را فراهم می‌کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی طراحی شده است.چگونه آنتن را روی برج سیمی مهاردار نصب کنیم؟نصب آنتن روی برج سیمی مهاردار شامل یک فرآیند ساختاریافته و مطابق با ایمنی است که با طراحی برج و استانداردهای صنعتی مطابقت دارد:

آماده سازی پیش از نصب

: ظرفیت باربری برج را تأیید کنید تا اطمینان حاصل شود که می‌تواند وزن آنتن (شامل سخت‌افزار و کابل‌های مربوطه) را تحمل کند. بدنه برج را از نظر خوردگی، آسیب سازه‌ای یا اتصالات شل بازرسی کنید و از انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) اطمینان حاصل کنید.

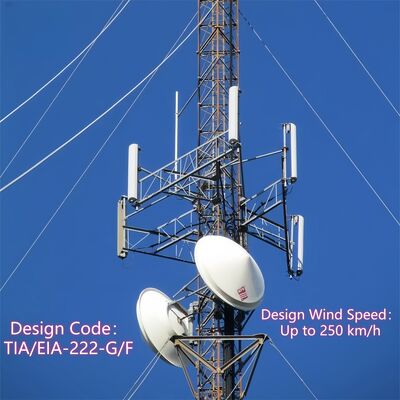

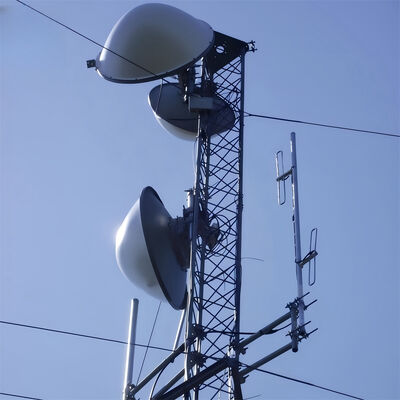

1. نصب پایه آنتن: پایه‌های آنتن اختصاصی (لوازم جانبی یکپارچه برج) را به نقاط از پیش تعیین شده روی بدنه برج وصل کنید. این پایه‌ها معمولاً با استفاده از پیچ‌های با استحکام بالا که با ساختار فولادی گالوانیزه برج سازگار هستند، محکم می‌شوند و اتصالی محکم را تضمین می‌کنند که در برابر نیروهای باد و ارتعاشات مقاومت می‌کند.
2. بالا بردن و موقعیت دهی آنتن: از جرثقیل‌ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع مورد نظر (که به طور استراتژیک برای پوشش سیگنال بهینه انتخاب شده است) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر، با استفاده از ابزارهای لیزری یا مترهای تراز برای دقت، هم‌تراز کنید.
3. محکم کردن آنتن: آنتن را با استفاده از سخت‌افزار سازگار به پایه‌های از پیش نصب شده وصل کنید و پیچ‌ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می‌تواند بر عملکرد یا یکپارچگی سازه‌ای تأثیر بگذارد، وجود ندارد.
4. مسیردهی و یکپارچه‌سازی کابل: کابل‌های سیگنال یا فیدرها را از طریق سینی‌های کابل یکپارچه برج عبور دهید تا از آسیب‌های محیطی محافظت شوند. کابل‌ها را به آنتن وصل کرده و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق‌بندی و ضد آب بودن مناسب در نقاط اتصال اطمینان حاصل کنید.
5. بازرسی نهایی: یک بررسی بصری از آنتن، پایه‌ها و کابل‌ها برای تأیید نصب ایمن انجام دهید. عملکرد انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل‌های ایمنی (مانند حفاظت در برابر سقوط برای کارگران) در طول فرآیند رعایت شده‌اند.
6. دستگاه ضد صعود در برج سیمی مهاردار چیست؟دستگاه ضد صعود برای برج سیمی مهاردار یک جزء ایمنی تخصصی است که روی بدنه برج نصب می‌شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح‌های رایج شامل موارد زیر است:

یقه‌های/دامن‌های ضد صعود

: موانع فولادی دایره‌ای یا مخروطی که در نزدیکی پایه برج (معمولاً 2 تا 3 متر بالاتر از زمین) نصب می‌شوند تا با مسدود کردن نقاط گرفتن دست یا پا، تلاش برای صعود را متوقف کنند.

• بازدارنده‌های خاردار یا دندانه‌دار: اتصالات فولادی غیرکشنده و نوک‌تیز در بخش‌های پایینی برج یا نردبان‌ها برای منصرف کردن از صعود غیرمجاز.
• دسترسی قفل شده: اگر برج مجهز به پنل دسترسی در سطح زمین یا ورودی نردبان باشد، یک درب قفل شده دسترسی را فقط به پرسنل مجاز محدود می‌کند.
• این دستگاه‌ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه برج) ساخته شده‌اند تا در برابر شرایط بیرونی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده، مطابق با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای برج است.چگونه سیم مهار و برج سیمی مهاردار را به هم وصل کنیم؟

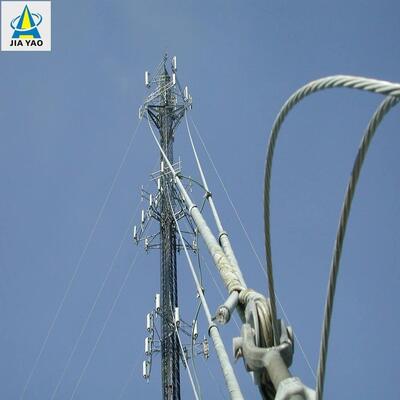

اتصال سیم‌های مهار به برج سیمی مهاردار شامل یک فرآیند ایمن و تحمل کننده بار است تا اطمینان حاصل شود که سیم‌ها می‌توانند به طور مؤثر برج را در برابر نیروهای باد و لرزه‌ای پایدار کنند:

آماده سازی

: سیم‌های مهار ساخته شده از کابل‌های فولادی با استحکام بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام انتخاب کنید. اطمینان حاصل کنید که بدنه برج دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره‌ها، براکت‌ها یا تیرهای عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی برج مشخص شده است، می‌باشد.

1. نصب سخت‌افزار اتصال: براکت‌ها یا قلاب‌های سیم مهار سنگین را با استفاده از پیچ‌های با استحکام بالا (سازگار با ساختار فولادی گالوانیزه برج) به نقاط اتصال از پیش تعیین شده برج وصل کنید. این براکت‌ها برای توزیع یکنواخت تنش در سراسر بدنه برج طراحی شده‌اند.
2. اتصال سیم: از اتصالات پایانی حرفه‌ای (مانند آستین‌های پرس، گیره‌های کابل یا گوشواره‌ها) برای محکم کردن انتهای هر سیم مهار استفاده کنید. آستین‌های پرس برای یک اتصال دائمی و با استحکام بالا روی سیم پرس می‌شوند، در حالی که گیره‌های کابل تنش قابل تنظیم را فراهم می‌کنند.
3. مونتاژ سخت‌افزار اتصال: انتهای متصل شده سیم مهار را با استفاده از یک شگل یا پین به براکت برج وصل کنید و از تناسب ایمن و بدون شل بودن اطمینان حاصل کنید. از ابزار تنش‌دهی (مانند پیچ تنظیم یا کم‌اِلانگ) برای تنظیم تنش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی برج حیاتی است.
4. تأیید: بررسی کنید که اتصال با ساختار مخروطی برج هم‌تراز است و سیم به طور یکنواخت تنش داده شده است (از سفت کردن بیش از حد که می‌تواند به بدنه برج فشار وارد کند، خودداری کنید). تأیید کنید که سخت‌افزار و اتصالات پایانی مقاوم در برابر خوردگی هستند و با استانداردهای ایمنی برج مطابقت دارند.

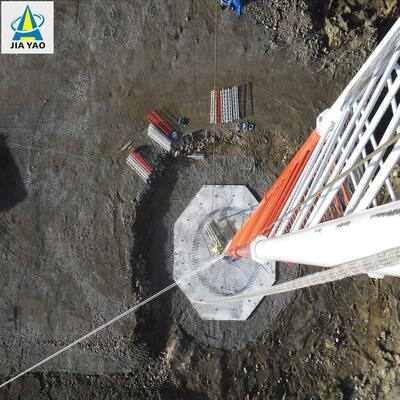

5. چگونه سیم مهار و پیچ لنگر سیمی مهاردار را به هم وصل کنیم؟اتصال سیم‌های مهار به پیچ‌های لنگر سیمی مهاردار (لنگرهای زمینی) یک مرحله حیاتی برای انتقال تنش سیم به زمین و اطمینان از پایداری برج است:

آماده سازی لنگر

: اطمینان حاصل کنید که لنگر زمینی (لنگر بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین با زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. لنگر باید کاملاً عمل‌آوری شده (برای بتن) و به طور ایمن جاسازی شده باشد تا در برابر نیروهای بیرون کشیدگی مقاومت کند.

1. نمایان شدن پیچ لنگر: اطمینان حاصل کنید که پیچ بالایی لنگر (پیچ لنگر سیمی مهاردار) از زمین بیرون زده و برای پذیرش سخت‌افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر تنش سیم مهار مقاومت کند.
2. اتصال سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین‌های پرس، گیره‌های کابل یا گوشواره‌ها) که برای اتصال برج استفاده شده است، متصل کنید و از یک انتهای ایمن و تحمل کننده بار اطمینان حاصل کنید.
3. مونتاژ سخت‌افزار اتصال: یک پیچ تنظیم (برای تنظیم تنش) و یک شگل را به سیم مهار متصل شده وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ لنگر سیمی مهاردار متصل می‌شود و امکان تنظیم دقیق تنش سیم را فراهم می‌کند.
4. تنش‌دهی و محکم کردن: از پیچ تنظیم برای تنش دادن سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن لنگر مقاومت می‌کند. پس از تنش‌دهی، پیچ تنظیم را با پین‌های قفلی یا مهره‌های قفل کننده قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
5. بررسی نهایی: تأیید کنید که اتصال ایمن است، لنگر هیچ نشانه‌ای از حرکت نشان نمی‌دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت‌افزار و اتصال سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
6. لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!2.

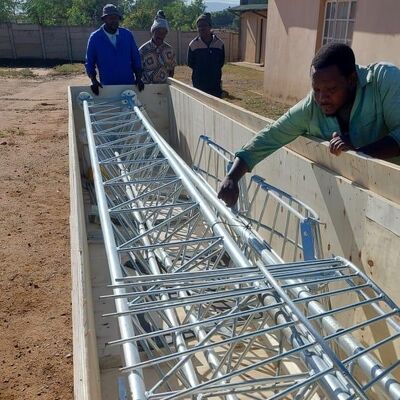

بسته بندی و حمل و نقل

5. خدمات ما

شرکت JIAYAO CO., LTD. یک تولید کننده حرفه ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین برج ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده اند.

ما در طراحی و تولید برج فولادی زاویه دار، برج فولادی لوله ای، برج تک ستونی، برج درخت کاج، برج مهاردار و برج نگهبانی تخصص داریم. بخش های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش های برج فولادی است. مواد اولیه ما از کارخانه های فولاد معروف در چین می آید: HBIS Group، Baowu Steel Group، Shougang Group.

6. پرسش و پاسخ
1. آیا ساختار برج یکپارچه است؟
