قابل تنظیم 20m-120m Hot Dip Galvanized Steel Guyed Wire Tower برای 5G مخابرات FM پخش نظارت بر باد

شرکت جیایائو

1. مشخصات فنی

بدنه دکل در دکل سیمی مهاردار چیست؟

بدنه دکل در دکل سیمی مهاردار (دکل مهاردار) ساختار مرکزی و باریک است که آنتن‌ها، سنسورها یا سایر تجهیزات را پشتیبانی می‌کند و برای پایداری جانبی به سیم‌های مهار خارجی متکی است (به جای استحکام خودایستا). معمولاً به صورت یک چارچوب فولادی لوله‌ای یا خرپایی ساخته می‌شود، باریک‌تر از دکل‌های خودایستا است و طراحی مخروطی (پهن‌تر در پایه، باریک‌تر در بالا) دارد تا توزیع بار و مقاومت در برابر باد را بهینه کند. بدنه دکل از فولاد سازه‌ای گالوانیزه شده (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا مقاومت در برابر خوردگی و دوام طولانی مدت را در محیط‌های بیرونی تضمین کند. این بدنه به عنوان پایه نصب لوازم جانبی کلیدی مانند نردبان‌های صعود، پایه‌های آنتن و سینی‌های کابل عمل می‌کند و طراحی مدولار آن امکان سفارشی‌سازی ارتفاع از 30 متر تا بیش از 200 متر را فراهم می‌کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی مناسب است.چگونه آنتن را روی دکل سیمی مهاردار نصب کنیم؟نصب آنتن روی دکل سیمی مهاردار شامل یک فرآیند ساختاریافته و مطابق با ایمنی است که با طراحی دکل و استانداردهای صنعتی مطابقت دارد:

آماده سازی قبل از نصب

ظرفیت باربری دکل را تأیید کنید تا اطمینان حاصل شود که می‌تواند وزن آنتن (شامل سخت‌افزار و کابل‌های مربوطه) را تحمل کند. بدنه دکل را از نظر خوردگی، آسیب سازه‌ای یا اتصالات شل بازرسی کنید و از انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) اطمینان حاصل کنید.

1. نصب پایه آنتنپایه‌های مخصوص آنتن (لوازم جانبی یکپارچه دکل) را به نقاط از پیش تعیین شده روی بدنه دکل وصل کنید. این پایه‌ها معمولاً با استفاده از پیچ‌های با استحکام بالا که با ساختار فولادی گالوانیزه دکل سازگار هستند، محکم می‌شوند و اتصالی محکم را تضمین می‌کنند که در برابر نیروهای باد و ارتعاشات مقاومت می‌کند.
2. بالا بردن و موقعیت دهی آنتناز جرثقیل‌ها یا تجهیزات بالابر مخصوص برای بالا بردن آنتن به ارتفاع مورد نظر (که به طور استراتژیک برای پوشش سیگنال بهینه انتخاب شده است) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر تراز کنید و از ابزارهای لیزری یا مترهای تراز برای دقت استفاده کنید.
3. محکم کردن آنتنآنتن را با استفاده از سخت‌افزار سازگار به پایه‌های از پیش نصب شده وصل کنید و پیچ‌ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می‌تواند بر عملکرد یا یکپارچگی سازه‌ای تأثیر بگذارد، وجود ندارد.
4. مسیردهی و ادغام کابلکابل‌های سیگنال یا فیدرها را از طریق سینی‌های کابل یکپارچه دکل عبور دهید تا از آسیب‌های محیطی محافظت شوند. کابل‌ها را به آنتن وصل کرده و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق‌بندی و ضد آب بودن مناسب در نقاط اتصال اطمینان حاصل کنید.
5. بازرسی نهایییک بررسی بصری از آنتن، پایه‌ها و کابل‌ها برای تأیید نصب ایمن انجام دهید. انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل‌های ایمنی (مانند حفاظت در برابر سقوط برای کارگران) در طول فرآیند رعایت شده‌اند.
6. دستگاه ضد صعود در دکل سیمی مهاردار چیست؟دستگاه ضد صعود برای دکل سیمی مهاردار یک جزء ایمنی تخصصی است که روی بدنه دکل نصب می‌شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح‌های رایج شامل موارد زیر است:

یقه‌های/دامن‌های ضد صعود

موانع فولادی دایره‌ای یا مخروطی که در نزدیکی پایه دکل (معمولاً 2 تا 3 متر بالاتر از زمین) نصب می‌شوند تا با محروم کردن از دستگیره‌ها یا جای پا، تلاش برای صعود را مسدود کنند.

• بازدارنده‌های خاردار یا دندانه‌داراتصالات فولادی غیر کشنده و نوک تیز روی بخش‌های پایینی دکل یا نردبان‌ها برای منصرف کردن از صعود غیرمجاز.
• دسترسی قفل شدهاگر دکل مجهز به پنل دسترسی در سطح زمین یا ورودی نردبان باشد، یک دروازه قفل شده دسترسی را به پرسنل مجاز محدود می‌کند.
• این دستگاه‌ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه دکل) ساخته شده‌اند تا در برابر شرایط بیرونی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده است که با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای دکل مطابقت دارد.چگونه سیم مهار و دکل سیمی مهاردار را به هم وصل کنیم؟

اتصال سیم‌های مهار به دکل سیمی مهاردار شامل یک فرآیند ایمن و باربر است تا اطمینان حاصل شود که سیم‌ها می‌توانند دکل را به طور مؤثر در برابر نیروهای باد و لرزه‌ای تثبیت کنند:

آماده سازی

سیم‌های مهار ساخته شده از کابل‌های فولادی با استحکام بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام انتخاب کنید. اطمینان حاصل کنید که بدنه دکل دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری است، همانطور که در طراحی دکل مشخص شده است.

1. نصب سخت‌افزار اتصالبراکت‌های سیم مهار یا چنگک‌های سنگین را با استفاده از پیچ‌های با استحکام بالا (سازگار با ساختار فولادی گالوانیزه دکل) به نقاط اتصال از پیش تعیین شده دکل وصل کنید. این براکت‌ها برای توزیع یکنواخت تنش در سراسر بدنه دکل طراحی شده‌اند.
2. اتصال سیماز اتصالات حرفه‌ای (مانند آستین‌های پرس، گیره‌های کابل یا حلقه‌ها) برای محکم کردن انتهای هر سیم مهار استفاده کنید. آستین‌های پرس برای اتصال دائمی و با استحکام بالا روی سیم پرس می‌شوند، در حالی که گیره‌های کابل، تنش قابل تنظیم را فراهم می‌کنند.
3. مونتاژ سخت‌افزار اتصالانتهای متصل شده سیم مهار را با استفاده از یک شگل یا پین به براکت دکل وصل کنید و از اتصال ایمن و بدون شل بودن اطمینان حاصل کنید. از ابزار کشش (مانند پیچ تنظیم یا بالابر) برای تنظیم کشش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی دکل حیاتی است.
4. تأییدبررسی کنید که اتصال با ساختار مخروطی دکل همسو است و سیم به طور یکنواخت کشیده شده است (از کشش بیش از حد که می‌تواند به بدنه دکل فشار وارد کند، خودداری کنید). تأیید کنید که سخت‌افزار و اتصالات خورنده نیستند و با استانداردهای ایمنی دکل مطابقت دارند.
5. چگونه سیم مهار و پیچ لنگر سیمی مهاردار را به هم وصل کنیم؟اتصال سیم‌های مهار به پیچ‌های لنگر سیمی مهاردار (لنگرهای زمینی) یک مرحله حیاتی برای انتقال کشش سیم به زمین است و پایداری دکل را تضمین می‌کند:

آماده سازی لنگر

اطمینان حاصل کنید که لنگر زمینی (لنگر سنگین بتنی یا فولادی که برای بارهای کششی طراحی شده است) به درستی در زمین با زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. لنگر باید کاملاً عمل‌آوری شده باشد (برای بتن) و به طور ایمن جاسازی شده باشد تا در برابر نیروهای بیرون کشیدگی مقاومت کند.

1. نمایان شدن پیچ لنگراطمینان حاصل کنید که پیچ بالایی لنگر (پیچ لنگر سیمی مهاردار) از زمین بیرون زده و برای پذیرش سخت‌افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر کشش سیم مهار مقاومت کند.
2. اتصال سیمانتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین‌های پرس، گیره‌های کابل یا حلقه‌ها) که برای اتصال دکل استفاده می‌شود، وصل کنید و از یک انتهای ایمن و باربر اطمینان حاصل کنید.
3. مونتاژ سخت‌افزار اتصالیک پیچ تنظیم (برای تنظیم کشش) و یک شگل را به سیم مهار متصل شده وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ لنگر سیمی مهاردار متصل می‌شود و امکان تنظیم دقیق کشش سیم را فراهم می‌کند.
4. کشش و ایمن سازیاز پیچ تنظیم برای کشش سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن لنگر مقاومت می‌کند. پس از کشش، پیچ تنظیم را با پین‌های قفلی یا مهره‌های قفلی قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
5. بررسی نهاییتأیید کنید که اتصال ایمن است، لنگر هیچ نشانه‌ای از حرکت نشان نمی‌دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت‌افزار و اتصال سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
6. لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!2.

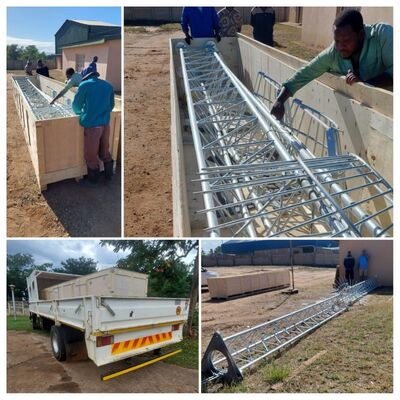

بسته بندی و حمل و نقل

5. خدمات ما

شرکت جیایائو یک تولید کننده حرفه ای دکل مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین دکل ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده اند.

ما در طراحی و تولید دکل فولادی زاویه دار، دکل فولادی لوله ای، دکل تک ستونی، دکل درخت کاج، دکل مهاردار و دکل نگهبانی تخصص داریم. بخش های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش های دکل فولادی است. مواد اولیه ما از کارخانه های فولاد معروف در چین تهیه می شود: گروه HBIS، گروه فولاد Baowu، گروه Shougang.

6. سوالات متداول
1. آیا ساختار دکل یکپارچه است؟
