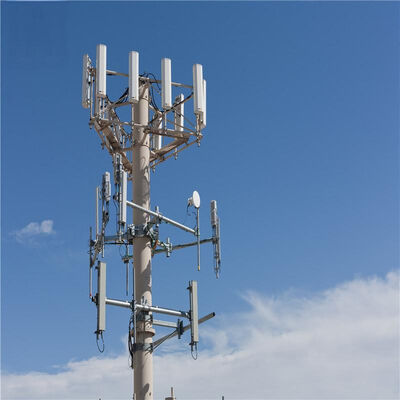

برج مخابراتی طرح تک شفت برج مونوپول بهینه شده برای مکان های حساس زیبایی شناختی و مناطق شهری با فضای محدود

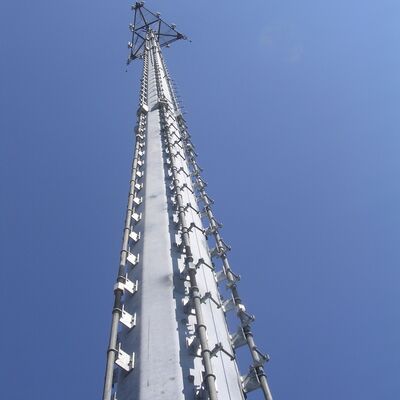

برج مخابراتی تک قطبی (اغلب به آن تک قطبی مخابرات گفته می شود) یک سازه تک شفت و خود نگهدار است که برای مناطق شهری و پرجمعیت طراحی شده است و با شکل فشرده استوانه ای یا چند ضلعی آن مشخص می شود. بر خلاف برج‌های مشبک خرپایی باز، این برج دارای یک شفت تک جامد/نیمه جامد است که آن را از نظر بصری محجوب و ایده‌آل برای مکان‌های دارای محدودیت فضا و حساس به زیبایی شناختی می‌کند.

توضیحات محصول

1.جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM. شماره مدل: برج مخابراتی

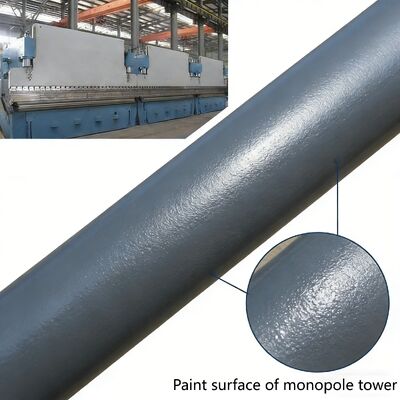

عملیات سطح: گالوانیزه یا رنگ آمیزی شده گرم.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی مطابق با نیاز مشتری با تسمه گالوانیزه بسته می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چند بسته جدا می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.

ویژگی های اصلی ساختاری و طراحی

• شکل تک شفت: معمولاً محورهای استوانه ای فولادی نورد شده (یا چند ضلعی جوشی) با قطرهای 0.5 تا 2 متر (مقیاس شده بر اساس ارتفاع برج).

• محدوده ارتفاع: 10 تا 60 متر (قابل تنظیم برای ریز ایستگاه های 5G یا هاب های ارتباطی شهری).

• اجزای یکپارچه: نردبان‌های داخلی داخلی (با سیستم‌های مهار سقوط)، براکت‌های آنتن خارجی، و استتار اختیاری (مانند روکش‌های بیلبورد).

• طراحی مخروطی: در قسمت بالا کمی باریک تر برای بهینه سازی مقاومت بار باد (مناسب برای شرایط باد شهری تا سرعت 180 کیلومتر در ساعت).

⇔بدنه اصلی برج تک قطبی چیست؟

بدنه اصلی یک برج تک قطبی aتک، محور جامد/نیمه جامد خود نگهدارکه ساختار باربر اصلی برج را تشکیل می دهد که برای استفاده شهری طراحی شده است. معمولاً از صفحات فولادی نورد شده با استحکام بالا (Q345B/ASTM A500 درجه B) ساخته می شود و دارای یکشکل چند ضلعی استوانه ای یا جوشی(قطرهای 0.5 تا 2 متر، مقیاس بندی شده بر اساس ارتفاع برج) با طراحی مخروطی (در بالا کمی باریک تر) برای بهینه سازی مقاومت بار باد (تا 180 کیلومتر در ساعت). ارتفاع آن از 10 متر تا 60 متر (قابل تنظیم برای ریز ایستگاه های 5G یا هاب های ارتباطی شهری) است و به عنوان چارچوبی برای ادغام تمام اجزای کمکی برج تک قطبی عمل می کند.

⇔ فلنج پایین، نردبان و سکوی برج تک قطبی چیست؟

1. فلنج پایین: این یک جزء فولادی سنگین است که به پایه شفت اصلی تک قطبی جوش داده می شود و به عنوان اتصال حیاتی بین بدنه برج و فونداسیون بتنی عمل می کند. ساخته شده از فولاد با استحکام بالا (مطابق با بدنه اصلی) و با فرآیندهای ضد خوردگی، با پیچ های لنگر فونداسیون همراستا می شود تا برج را به صورت عمودی محکم کند و کل بارهای سازه و تجهیزات را به زمین منتقل کند و از پایداری کلی برج اطمینان حاصل کند.

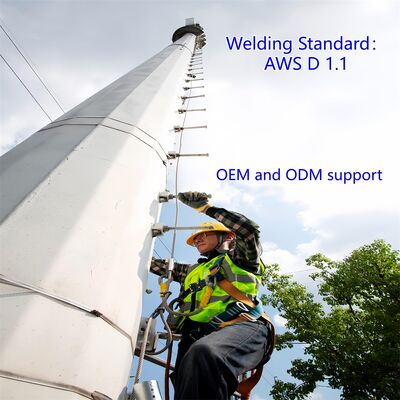

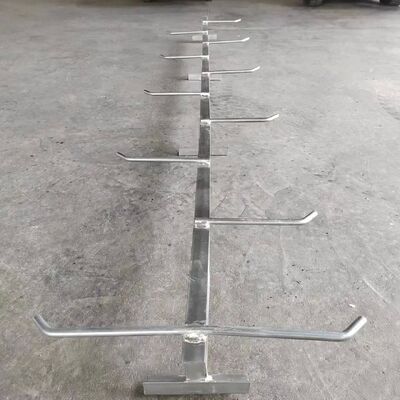

2. نردبان: یک استنردبان داخلی داخلییکپارچه در شفت اصلی تک قطبی، ساخته شده از فولاد گالوانیزه مقاوم در برابر خوردگی و مجهز به سیستم حرفه ای جلوگیری از سقوط. به طور انحصاری برای پرسنل تعمیر و نگهداری گواهی، یک مسیر دسترسی عمودی ایمن برای بازرسی برج، نصب و راه اندازی تجهیزات و تعمیر آن فراهم می کند و یکپارچگی آن تمرکز اصلی تعمیر و نگهداری منظم برج است.

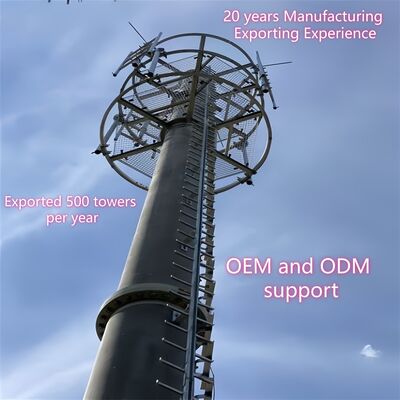

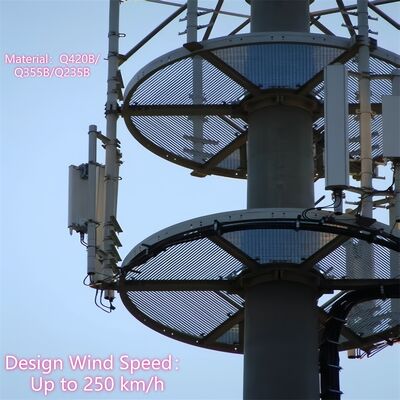

3. پلت فرم: برج تک قطبی مجهز به سکوهای فولادی فشرده و یکپارچه (سفارشی بر اساس نیاز پروژه) است که بر روی شفت اصلی در ارتفاعات تعیین شده نصب شده است. این پلت فرم‌ها که از فولاد گالوانیزه برای دوام ساخته شده‌اند، به‌عنوان فضای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (مانند آنتن‌های 5G، دستگاه‌های مایکروویو) و تجهیزات نظارتی عمل می‌کنند. آنها طراحی شده اند تا با ردپای فوق فشرده تک قطبی مطابقت داشته باشند، راحتی عملیاتی را بدون به خطر انداختن طراحی شهری شیک و محجوب برج به حداکثر می رساند.

⇔بدنه اصلی برج تک قطبی بعد از گالوانیزه گرم چیست؟

پس از گالوانیزه گرم، بدنه اصلی برج تک قطبی به صورت شفت فولادی تک استوانه ای/چند ضلعی (ساخته شده از صفحات فولادی نورد شده با مقاومت بالا Q345B/ASTM A500 درجه B) با طراحی مخروطی باقی می ماند و شکل ساختاری، ابعاد و عملکرد تحمل بار آن کاملاً حفظ می شود. تغییر کلیدی این است که تمام سطح فولادی آن با پوشش روی یکنواخت و متراکم پوشیده شده استمطابق با استاندارد ASTM A123. این لایه گالوانیزه یک سد مقاوم در برابر خوردگی را تشکیل می دهد که به طور موثری از بستر فولادی در برابر آلاینده های شهری، رطوبت و فرسایش محیطی در فضای باز محافظت می کند و عمر مفید بدنه اصلی را به بیش از 25 سال افزایش می دهد. بدنه اصلی گالوانیزه همچنین استحکام ساختاری شفت فولادی اصلی را حفظ می‌کند و تمام اتصالات جوش داده شده (مطابق با AWS D1.1) به یک اندازه گالوانیزه می‌شوند تا از عملکرد ضد خوردگی ثابت و یکپارچگی ساختاری بدنه برج اطمینان حاصل شود.
