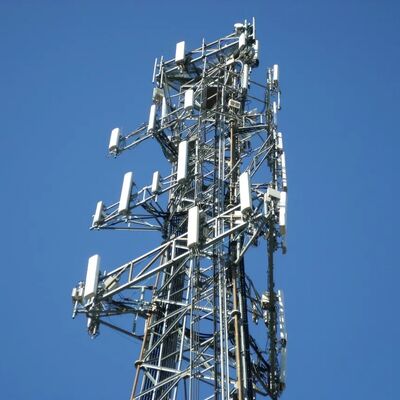

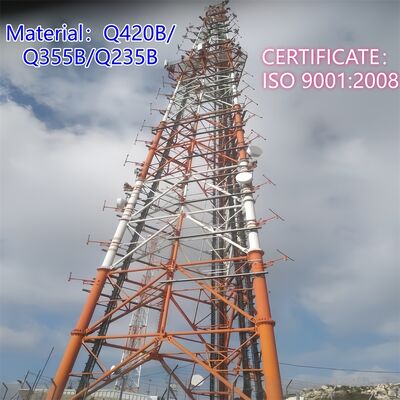

برج فولادی لوله ای با 3 پای سنگین که پشتیبانی قوی از تجهیزات انتقال و سیستم های ارتباطی را فراهم می کند

شرکت JIAYOA CO.,LTD

ما در طراحی و تولید برج های فولادی سفارشی برای ارتباطات، نظارت، مشاهده و برنامه های امنیتی تخصص داریم.اطلاعات دقیق محصول در زیر است:

1جزئیات کلیدی:
محل تولید: هبهی، چین (زمین اصلی) ؛ نام تجاری: Jaoyao یا OEM ؛ شماره مدل: برج مخابرات
درمان سطحی: گالوانیزه شده یا رنگ آمیزی شده.
2بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی با استفاده از بند گالوانیزه شده بر اساس الزامات مشتری بسته بندی می شود.
تحویل: در عرض 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چندین بسته جدا شده است.
بولت ها: مواد بسته بندی کیسه نایلون قوی یا طبل فولادی است.
3داده های فنی

ساختار آخر برج فولادی لوله دار سه پایی چیست؟

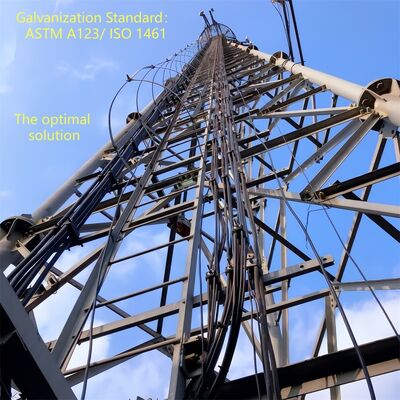

ساختار شبکه ای یک برج فولادی لوله دار سه پای، یک چارچوب مانند تخته است که سه پای لوله دار عمودی برج را به هم متصل می کند.متشکل از لوله های فولادی حفره ای کوچکتر (برابری با مواد پای اصلی)، به عنوان مثال، لوله های فولادی بدون درز / جوش) ، این اعضای شبکه اتصال افقی و قطری بین سه پای را تشکیل می دهند،ایجاد یک الگوی مثلث شبکی مانند در سراسر ارتفاع برجاین ساختار در کنار طراحی مخروط برج (در پایه گسترده تر، در بالا باریک تر) کار می کند تا بار عمودی (وزن برج، وزن تجهیزات) و نیروهای جانبی (بادها،فعالیت لرزه ای) به طور مساوی در سراسر سه پای. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsعلاوه بر این، استفاده از اعضای لوله ای تضمین می کند که ساختار سبک وزن در حالی که حفظ ظرفیت حمل بالا است.

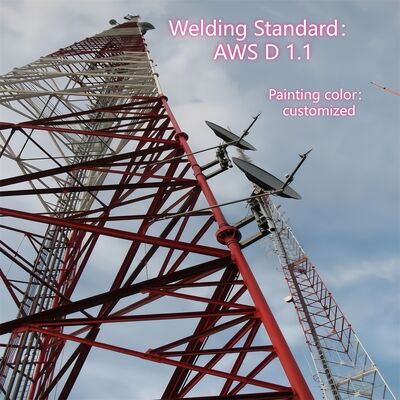

چطور بشقاب MW رو روي برج فولادي سه پاهاي لوله دار نصب کنيم؟

نصب یک بشقاب مایکروویو (MW) بر روی یک برج فولادی لوله دار سه پای به دنبال یک فرآیند امن و استاندارد است که با طراحی ساختاری برج و استانداردهای صنعت مطابقت دارد:

1. بررسی قبل از نصب: ظرفیت حمل بورج (بر اساس استانداردهای TIA-222-G و GB 50017) را تأیید کنید تا اطمینان حاصل شود که می تواند از بشقاب MW، سخت افزار نصب و بارهای مرتبط پشتیبانی کند.برای حفظ یکپارچگی ساختاری، براکت های آنتن نصب شده برج (تعویضات یکپارچه) را بررسی کنید..
2. آماده سازی براکت: از براکت های مخصوص آنتن برج استفاده کنید (یا براکت های سفارشی ساخته شده سازگار با شبکه لوله ای) و آنها را با استفاده از درجه 8 به پاهای اصلی برج یا تخته های شبکه متصل کنید.8 بولت با قدرت بالا (ISO 898)اطمینان حاصل کنید که براکت ها با مسیر ارتباطی نقطه به نقطه مورد نظر هماهنگ شده و به گشتاور مشخص شده محکم شده اند.
3. بلند کردن و قرار دادن ظروف: استفاده از جرثقیل ها یا تجهیزات مخصوص بلند کردن برای بلند کردن بشقاب MW به ارتفاع مورد نظر (معمولاً در نزدیکی بخش های بالای برج یا در یک پلت فرم نگهداری).تنظیم ازیموت و ارتفاع بشقاب برای تراز با نقطه نهایی دریافت کننده / فرستنده، با استفاده از ابزار تراز لیزر برای دقت.
4. بستن محکم: بشقاب MW را با استفاده از سخت افزار سازگار به براکت های نصب شده متصل کنید، اتصال محکم و بدون لرزش را تضمین کنید. تورم بولت را با ابزارهای کالیبر شده برای مطابقت با AWS D1 دوباره بررسی کنید.1 استانداردهای جوش و قفل.
5. راه اندازی کابل: مسیر سیگنال و کابل های برق بشقاب را از طریق سیستم های مدیریت کابل یکپارچه برج (یا در امتداد مسیرهای محافظت شده در ساختار شبکه) برای جلوگیری از قرار گرفتن در معرض آسیب های زیست محیطی.اطمینان حاصل کنید که کابل ها به درستی عایق و ضد آب در نقاط اتصال هستند.
6. بازرسی نهایی: انجام یک بررسی بصری از بشقاب، براکت ها و اتصالات برای تأیید ثبات. انتقال سیگنال را برای تأیید تراز و عملکرد آزمایش کنید. به پروتکل های ایمنی (به عنوان مثال،حفاظت از سقوط برای کارگران) در سراسر تاسیسات.

ساختار اصلی برج فولادی سه پایه؟

ساختار اصلی یک برج فولادی لوله دار سه پای، یک سیستم سه گوشه ای است که برای ثبات، تحمل بار و کارایی هواشناسی طراحی شده است.متشکل از سه جزء اصلی:

• سه پا لوله ای عمودی: عناصر حمل محرک اولیه، ساخته شده از لوله های فولادی بدون درز یا جوش (مطابق با استانداردهای Q345B / ASTM A500) ، در یک پیکربندی مثلثی قرار دارند.این پاها وزن کل برج (از جمله تجهیزات و بار محیط زیست) را به پایه منتقل می کنند..
• داربست های شبکه لوله ای: لوله های فولادی کوچک تر که سه پای اصلی را افقی و قطری به هم متصل می کنند. این سیستم تراش متقاطع بارها را به طور مساوی توزیع می کند، سفتی ساختاری را افزایش می دهد،و مقاومت باد را کاهش می دهد، که الگوی شبکه ای مشخص برج را تشکیل می دهد.
• اتصال قاب و فلنج تراکم دار: برج به تدریج از پایه به بالای (بنیاد گسترده تر، بالای باریک تر) برای بهینه سازی مقاومت در برابر باد های قوی (تا 200 کیلومتر در ساعت) و زلزله ها محدود می شود.بخش های برج از طریق فلنج های محکم و محکم متصل می شوند، تضمین امنیت مونتاژ و کاهش خطرات نگهداری.

این اجزای ستون فقرات ساختاری را تشکیل می دهند، با لوازم جانبی یکپارچه (به عنوان مثال، پلتفرم ها، نردبان ها) که بدون به خطر انداختن یکپارچگی ساختار اصلی، پشتیبانی عملکردی را اضافه می کنند.

پلتفرم، نردبان

A. پلتفرم

• هدف: به عنوان یک فضای کاری بلند و پایدار برای نصب، نگهداری یا بازرسی بشقاب های MW، آنتن ها، سنسورها یا سایر تجهیزات استفاده می شود.همچنین یک نقطه استراحت امن برای کارگران در طول دسترسی به برج فراهم می کند.
• ویژگی های طراحی: از فولاد گالوانیزه ساخته شده است (بر اساس ASTM A123 برای مقاومت در برابر خوردگی) و در ارتفاعات مشخص شده به ساختار شبکه ای ادغام شده است.مجهز به چوکات ایمنی برای جلوگیری از سقوط و سطوح ضد لغزشی برای ثبات کارگران. طراحی شده برای حمایت از وزن کارگران، ابزارها و تجهیزات، که با ظرفیت حمل کل برج مطابقت دارد. ممکن است شامل دریچه های دسترسی برای حرکت آسان بین بخش های برج باشد.
• مزیت اصلی: موقعیت استراتژیک در نزدیکی نقاط نصب تجهیزات برای ساده سازی وظایف نگهداری، افزایش بهره وری عملیاتی.

ب - نردبان

• هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می دهد تا از برج بالا بروند تا به پلتفرم ها، تجهیزات یا بخش های بالایی برای نصب، بازرسی یا تعمیر برسند.

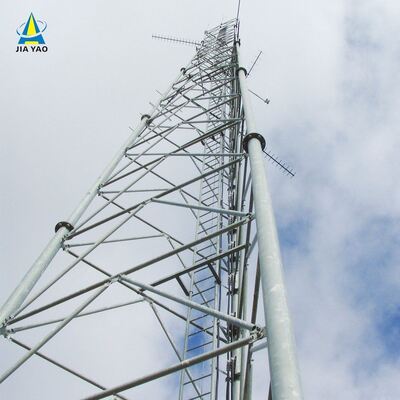

• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله های مساوی (بر اساس استانداردهای ایمنی صنعت) برای صعود راحت. مجهز به مکانیسم های ضد سقوط (به عنوان مثال.برای به حداقل رساندن خطرات سقوط مطابق با مشخصات طراحی "سربرد ضد سقوط" برج. به صورت عمودی به پاهای اصلی یا تخته های شبکه متصل می شود.تضمین امنیت، مسیر ثابت
• رعایت: طراحی شده با توجه به مقررات ایمنی و استانداردهای طراحی برج (به عنوان مثال، TIA-222-G، GB 50017) ، با اولویت حفاظت از کارگران در هنگام دسترسی عمودی.

در کنار هم پلتفرم و نردبان قابلیت استفاده از برج را با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا افزایش می دهند.پشتیبانی از عملیات و نگهداری مداوم در حالی که از الزامات ایمنی و دوام صنعت پیروی می شود.

لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!

بازدید از مشتریان

جمع آوری,تست برج فولاد گالوانیزه

گواهینامه

لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!

انواع محصولات سفارشی و مزیت

برج خودپذیر 
برج خودپذیر معمولا 3 پای از برج 4 پای است، و مواد آن لوله فولاد یا فولاد زاویه است.و برج فولادی زاویه ای با مغز و بولت متصل است.
ویژگی ها:
1.معادل کم بار باد، مقاومت باد قوی
2.از منابع زمین صرفه جویی کنید، مکان مناسب
حمل و نقل و نصب آسان

برج فولاد لوله

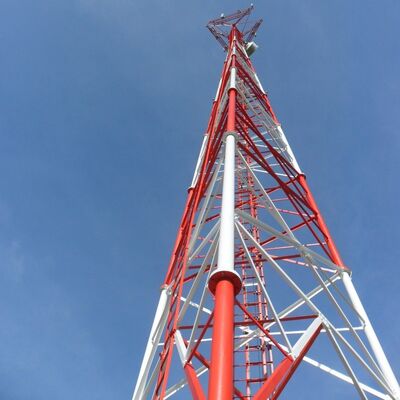

برج لوله به یک ساختار فولادی بلند و خودپذیر با ستون برج ساخته شده از لوله های فولادی و بخش بدن برج در شکل مثلثی اشاره دارد.ویژگی های اصلی آن این است که ستون برج سه لوله از لوله های فولادی ساخته شده است و بخش بدن برج در یک شکل مثلث است، که یک ساختار فولادی بلند است که از فولادی زاویه ای متفاوت است.

برج مونوپول 
برج تک لوله که برج تک لوله نیز نامیده می شود، یک نوع رایج است، با ظاهر زیبا، پوشش یک منطقه کوچک از 9 تا 18 متر مربع، مقرون به صرفه،و با اکثریت ساختمان تصویب می شود. بدن برج اتخاذ بخش منطقی تر، که از طریق بولت قدرت بالا متصل شده است. آن را دارای ویژگی های نصب آسان و می تواند به انواع محل میدان پیچیده سازگار است.

برج گای 
برج گایید دارای یک ظاهر جدید است و بزرگترین ویژگی آن با استفاده از سیم گایید فولادی تقویت می شود. برج گایید یک نوع رایج از برج ارتباطات است که اقتصادی و عملی است.از بقیه سبک تر و ارزان ترهبرای مناطق جغرافیایی بسیار مناسب است.

برج نگهبان
برج پاسبان یک ساختمان چند منظوره است که عمدتا برای مشاهده محیط اطراف استفاده می شود و نقش مهمی در زمینه های مختلف دارد.طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید داردبرج های تماشای معمولاً از اجسام برج، سیستم عامل ها، برج ها و نردبان ها تشکیل شده اند.با ساختارهای جمع و جور و با دوام.

برج درخت پنهان شده
برج درختان پنهان شده نیز یک نوع درختان مصنوعی از برج درختان بیونیک است، در پایه مانند یک درخت واقعی، به علاوه طراحی دقیق، زمانی که در میان درختان واقعی در منطقه تماشای،پارک و میدان، اون بخشی از طبیعت خواهد بود.
ویژگی ها:
1ساختار فوق العاده و ظاهر قشنگ
2ثبات ساختاری قوی و عمر طولانی
3پوشش منطقه ای کوچک و اثر اقتصادی بزرگ

خدمات ما

JIAYAO CO., LTD. یک تولید کننده برج مخابراتی حرفه ای است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهترین راه حل ها و بهترین برج ارتباطات به مشتریان هستیم.بسیاری از محصولات به ایالات متحده آمریکا صادر شده است، اروپا و 55 کشور مختلف دیگر.
ما در طراحی و تولید برج فولاد زاویه ای، برج فولاد لوله ای، برج انحصاری، برج درختان کاج، برج مرد و برج نگهبان تخصص داریم.آزمایشگاهمواد خام ما از کارخانه های فولاد معروف در چین: گروه HBIS، گروه فولاد Baowu، گروه Shougang می آیند.
​

اگه بهش نياز داريد، 24 ساعت در روز ازتون استقبال ميکنيم!
