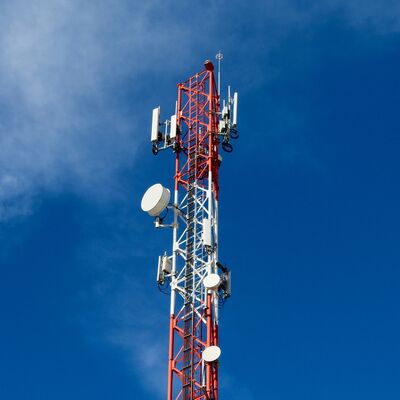

برج فولادی لوله دار 3 پای مناسب برای کاربردهای مختلف صنعتی با مواد مقاوم در برابر خوردگی

شرکت جیایوآ

ما در طراحی و ساخت برج‌های فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیده‌بانی و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: جیاویو یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطحی: گالوانیزه گرم یا رنگ شده.
2. بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته بندی می شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چندین بسته تقسیم می شود.
پیچ و مهره: مواد بسته بندی کیسه نایلونی مقاوم یا درام فولادی است.
3. داده های فنی

ساختار مشبک برج فولادی لوله ای 3 پایه چیست؟

ساختار مشبک یک برج فولادی لوله ای 3 پایه، یک چارچوب خرپایی مانند است که سه پایه لوله ای عمودی برج را به هم متصل می کند. این اعضای مشبک که از لوله های فولادی توخالی کوچکتر (مطابق با مواد پایه، به عنوان مثال، لوله های فولادی بدون درز/جوشی) تشکیل شده اند، اتصالات افقی و قطری متقاطع بین سه پایه ایجاد می کنند و الگوی مثلثی شبیه به تار و پود را در سراسر ارتفاع برج ایجاد می کنند. این ساختار همراه با طراحی مخروطی برج (پهن تر در پایه، باریک تر در بالا) برای توزیع یکنواخت بارهای عمودی (وزن برج، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزه ای) در سه پایه عمل می کند. مشبک لوله ای نه تنها استحکام و پایداری سازه را افزایش می دهد، بلکه عملکرد آیرودینامیکی را نیز بهینه می کند - با کاهش 30 درصدی کشش باد در مقایسه با سازه های مشبک فولادی زاویه دار سنتی - که برج را برای محیط های خشن یا بادخیز بسیار سازگار می کند. علاوه بر این، استفاده از اعضای لوله ای تضمین می کند که سازه سبک وزن است و در عین حال ظرفیت باربری بالایی را حفظ می کند.

چگونه دیش مایکروویو را روی برج فولادی لوله ای 3 پایه نصب کنیم؟

نصب یک دیش مایکروویو (MW) بر روی یک برج فولادی لوله ای 3 پایه، از یک فرآیند ایمن و استاندارد مطابق با طراحی سازه برج و استانداردهای صنعتی پیروی می کند:

1. تأیید پیش از نصب: ظرفیت باربری برج (طبق استانداردهای TIA-222-G و GB 50017) را تأیید کنید تا اطمینان حاصل شود که می تواند دیش MW، سخت افزار نصب و بارهای مربوطه را تحمل کند. براکت های آنتن از پیش نصب شده برج (لوازم جانبی یکپارچه) را از نظر یکپارچگی سازه بازرسی کنید.
2. آماده سازی براکت: از براکت های آنتن اختصاصی برج (یا براکت های سفارشی ساخته شده سازگار با مشبک لوله ای) استفاده کنید و آنها را با استفاده از پیچ های با استحکام بالا درجه 8.8 (ISO 898) به پایه های اصلی برج یا خرپاهای مشبک وصل کنید. اطمینان حاصل کنید که براکت ها با مسیر ارتباطی نقطه به نقطه مورد نظر هم تراز شده اند و با گشتاور مشخص شده سفت شده اند.
3. بالا بردن و موقعیت دهی دیش: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن دیش MW به ارتفاع هدف (معمولاً در نزدیکی بخش های بالایی برج یا روی سکوی نگهداری) استفاده کنید. زاویه سمت و ارتفاع دیش را برای هم تراز شدن با نقطه پایانی دریافت/ارسال تنظیم کنید و از ابزارهای هم تراز لیزری برای دقت استفاده کنید.
4. بستن محکم: دیش MW را با استفاده از سخت افزار سازگار به براکت های نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. گشتاور پیچ ها را با ابزارهای کالیبره شده مجدداً بررسی کنید تا با استانداردهای جوشکاری و بستن AWS D1.1 مطابقت داشته باشد.
5. مسیردهی کابل: کابل های سیگنال و برق دیش را از طریق سیستم های مدیریت کابل یکپارچه برج (یا در امتداد مسیرهای محافظت شده روی ساختار مشبک) عبور دهید تا از قرار گرفتن در معرض آسیب های محیطی جلوگیری شود. اطمینان حاصل کنید که کابل ها در نقاط اتصال به درستی عایق بندی و ضد آب شده اند.
6. بازرسی نهایی: یک بررسی بصری از دیش، براکت ها و اتصالات برای تأیید پایداری انجام دهید. انتقال سیگنال را برای تأیید هم تراز و عملکرد آزمایش کنید. در طول نصب، پروتکل های ایمنی (مانند حفاظت از سقوط کارگران) را رعایت کنید.

ساختار اصلی برج فولادی لوله ای 3 پایه؟

ساختار اصلی یک برج فولادی لوله ای 3 پایه، یک سیستم خود ایستا با قاب مثلثی است که برای پایداری، تحمل بار و راندمان آیرودینامیکی طراحی شده است و از سه جزء اصلی تشکیل شده است:

• سه پایه لوله ای عمودی: عناصر اصلی تحمل بار، ساخته شده از لوله های فولادی بدون درز یا جوشی (مطابق با استانداردهای Q345B/ASTM A500). این پایه ها که در پیکربندی مثلثی چیده شده اند، وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می کنند.
• خرپاهای مشبک لوله ای: لوله های فولادی توخالی کوچکتر که سه پایه اصلی را به صورت افقی و قطری به هم متصل می کنند. این سیستم خرپایی متقاطع بارها را به طور مساوی توزیع می کند، استحکام سازه را افزایش می دهد و مقاومت باد را کاهش می دهد و الگوی مشبک مشخصه برج را تشکیل می دهد.
• قاب مخروطی و اتصالات فلنجی: برج به تدریج از پایه به بالا باریک می شود (پایه پهن تر، بالای باریک تر) تا مقاومت در برابر بادهای شدید (تا 200 کیلومتر در ساعت) و زلزله را بهینه کند. قطعات برج از طریق فلنج های پیچ شده با استحکام بالا به هم متصل می شوند و مونتاژ ایمن را تضمین کرده و خطرات نگهداری را کاهش می دهند.

این اجزا ستون فقرات سازه را تشکیل می دهند، با لوازم جانبی یکپارچه (مانند سکوها، نردبان ها) که پشتیبانی عملکردی را بدون به خطر انداختن یکپارچگی ساختار اصلی اضافه می کنند.

سکو، نردبان

الف. سکو

• هدف: به عنوان یک فضای کاری پایدار در ارتفاع بالا برای نصب، نگهداری یا بازرسی دیش های MW، آنتن ها، سنسورها یا سایر تجهیزات عمل می کند. همچنین نقطه استراحت امنی را برای کارگران در حین دسترسی به برج فراهم می کند.
• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه (طبق ASTM A123 برای مقاومت در برابر خوردگی) و در ساختار مشبک در ارتفاعات مشخص شده ادغام شده است. مجهز به نرده های ایمنی برای جلوگیری از سقوط و سطوح ضد لغزش برای پایداری کارگران. مهندسی شده برای تحمل وزن کارگران، ابزار و تجهیزات، مطابق با ظرفیت باربری کلی برج. ممکن است شامل دریچه های دسترسی برای حرکت آسان بین بخش های برج باشد.
• مزیت کلیدی: به طور استراتژیک در نزدیکی نقاط نصب تجهیزات قرار گرفته است تا وظایف نگهداری را ساده کند و کارایی عملیاتی را افزایش دهد.

ب. نردبان

• هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می دهد از برج بالا بروند تا به سکوها، تجهیزات یا بخش های بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله های با فاصله منظم (طبق استانداردهای ایمنی صنعتی) برای بالا رفتن راحت. مجهز به مکانیزم های ضد سقوط (مانند راهنمای کابل برای مهار ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات طراحی "نردبان ضد سقوط" برج. به صورت عمودی به پایه های اصلی یا خرپاهای مشبک متصل می شود و مسیری امن و پایدار را تضمین می کند.
• انطباق: مطابق با مقررات ایمنی و استانداردهای طراحی برج (مانند TIA-222-G، GB 50017) طراحی شده است و حفاظت از کارگران را در حین دسترسی عمودی در اولویت قرار می دهد.

در مجموع، سکو و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم ضمن رعایت الزامات ایمنی و دوام صنعتی، قابلیت استفاده برج را افزایش می دهند.

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!

بازدید مشتریان

مونتاژ,آزمایش برج فولادی گالوانیزه

گواهینامه ها

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!

انواع محصول سفارشی و مزیت

برج خود ایستا 
برج خود ایستا معمولاً 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد زاویه دار است. در مورد اتصال، برج لوله ای با فلنج متصل می شود و برج فولاد زاویه دار با مهره و پیچ متصل می شود. 
ویژگی ها: 
1. ضریب بار باد کم، مقاومت در برابر باد قوی. 
2. صرفه جویی در منابع زمین، موقعیت مناسب. 
حمل و نقل و نصب آسان. 

برج فولادی لوله ای
برج لوله ای به سازه فولادی بلند خود ایستا اشاره دارد که ستون برج از لوله های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است. ویژگی های اصلی آن این است که سه ستون برج لوله ای از لوله های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است که یک سازه بلند است و با فولاد زاویه دار متفاوت است.

برج تک پایه 
برج تک لوله که برج تک پایه نیز نامیده می شود، نوعی رایج است، با ظاهری زیبا، مساحت 9 تا 18 متر مربع را پوشش می دهد، مقرون به صرفه است و توسط اکثر سازه ها پذیرفته شده است. بدنه برج از مقطع منطقی تری استفاده می کند که از طریق پیچ با استحکام بالا متصل می شود. دارای ویژگی های نصب آسان است و می تواند با انواع سایت های میدانی پیچیده سازگار شود. 

برج مهار شده 
برج مهار شده ظاهری جدید دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. برج مهار شده نوع رایجی از برج مخابراتی است که اقتصادی و کاربردی است. سبک تر و ارزان تر از بقیه است. برای مناطق جغرافیایی وسیع بسیار مناسب است. 

برج نگهبانی
برج دیده‌بانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می‌شود و نقش مهمی در زمینه‌های متعدد ایفا می‌کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج‌های دیده‌بانی معمولاً از بدنه برج، سکوها، برج‌ها و نردبان‌ها تشکیل شده‌اند و دارای سازه‌های فشرده و بادوام هستند.

برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بایونیک است، که بر پایه ای شبیه به یک درخت واقعی، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار می گیرد، بخشی از طبیعت خواهد بود. 
ویژگی ها: 
1. ساختار نفیس و ظاهر زیبا. 
2. پایداری سازه ای قوی و عمر کاری طولانی. 
3. پوشش مساحت کم و اثر اقتصادی عالی.

خدمات ما

شرکت جیایوآ تولید کننده برج مخابراتی حرفه ای است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه ترین راه حل ها و بهترین برج مخابراتی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده اند.
ما در طراحی و تولید برج فولاد زاویه دار، برج فولاد لوله ای، برج تک پایه، برج درخت کاج، برج مهار شده و برج نگهبانی تخصص داریم. بخش های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه و بخش برج فولادی است. مواد اولیه ما از کارخانه های فولاد معروف در چین تهیه می شود: گروه HBIS، گروه فولاد Baowu، گروه Shougang.
​

در صورت نیاز، ما 24 ساعت شبانه روز از شما استقبال می کنیم!
