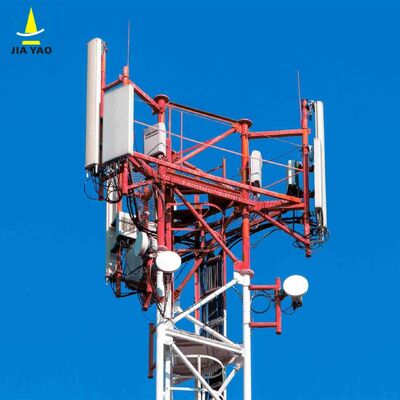

طراحی همه کاره برج فولادی لوله دار سه پای مناسب برای کاربردهای متعدد از جمله آنتن و پشتیبانی نورپردازی

شرکت جیایوآ

ما در طراحی و ساخت برج‌های فولادی سفارشی برای کاربردهای مخابراتی، نظارتی، دیده‌بانی و امنیتی تخصص داریم. در زیر اطلاعات دقیق محصول آمده است:

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: جیاویو یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطحی: گالوانیزه گرم یا رنگ شده.
2. بسته‌بندی و تحویل:
جزئیات بسته‌بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته‌بندی می‌شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می‌شود.
اعضای برج: یک برج فولادی به چندین بسته تقسیم می‌شود.
پیچ و مهره: مواد بسته‌بندی کیسه نایلونی مقاوم یا درام فولادی است.
3. داده‌های فنی

ساختار شبکه‌ای برج فولادی لوله‌ای 3 پایه‌ای چیست؟

ساختار شبکه‌ای یک برج فولادی لوله‌ای 3 پایه‌ای، یک چارچوب خرپایی مانند است که سه پایه لوله‌ای عمودی برج را به هم متصل می‌کند. این اعضای شبکه‌ای که از لوله‌های فولادی توخالی کوچکتر (مطابق با ماده پایه لوله، به عنوان مثال، لوله‌های فولادی بدون درز/جوشی) تشکیل شده‌اند، اتصالات افقی و قطری متقاطع بین سه پایه ایجاد می‌کنند و الگوی مثلثی شبیه به تار و پود را در سراسر ارتفاع برج ایجاد می‌کنند. این ساختار همراه با طراحی مخروطی برج (پهن‌تر در پایه، باریک‌تر در بالا) برای توزیع یکنواخت بارهای عمودی (وزن برج، وزن تجهیزات) و نیروهای جانبی (باد، فعالیت لرزه‌ای) در سه پایه عمل می‌کند. شبکه لوله‌ای نه تنها استحکام و پایداری سازه را افزایش می‌دهد، بلکه عملکرد آیرودینامیکی را نیز بهینه می‌کند - با کاهش 30 درصدی کشش باد در مقایسه با سازه‌های شبکه‌ای فولادی زاویه‌دار سنتی - که برج را برای محیط‌های خشن یا بادخیز بسیار سازگار می‌کند. علاوه بر این، استفاده از اعضای لوله‌ای تضمین می‌کند که سازه سبک وزن است و در عین حال ظرفیت باربری بالایی را حفظ می‌کند.

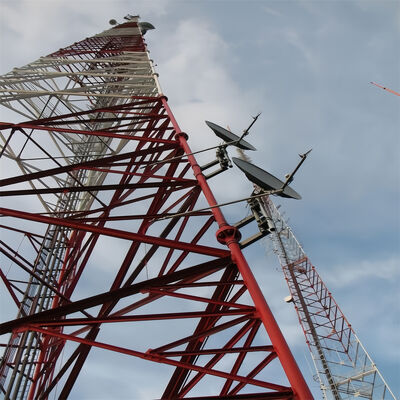

چگونه دیش مایکروویو را روی برج فولادی لوله‌ای 3 پایه‌ای نصب کنیم؟

نصب یک دیش مایکروویو (MW) بر روی یک برج فولادی لوله‌ای 3 پایه‌ای، از یک فرآیند ایمن و استاندارد مطابق با طراحی سازه‌ای برج و استانداردهای صنعتی پیروی می‌کند:

1. تأیید پیش از نصب: ظرفیت باربری برج را (طبق استانداردهای TIA-222-G و GB 50017) تأیید کنید تا اطمینان حاصل شود که می‌تواند دیش MW، سخت‌افزار نصب و بارهای مرتبط را تحمل کند. براکت‌های آنتن از پیش نصب شده برج (لوازم جانبی یکپارچه) را از نظر یکپارچگی سازه‌ای بازرسی کنید.
2. آماده‌سازی براکت: از براکت‌های آنتن اختصاصی برج (یا براکت‌های سفارشی ساخته شده سازگار با شبکه لوله‌ای) استفاده کنید و آنها را با استفاده از پیچ‌های با استحکام بالا درجه 8.8 (ISO 898) به پایه‌های اصلی برج یا خرپاهای شبکه‌ای محکم کنید. اطمینان حاصل کنید که براکت‌ها با مسیر ارتباطی نقطه به نقطه مورد نظر هم‌تراز شده‌اند و با گشتاور مشخص شده سفت شده‌اند.
3. بالابردن و موقعیت‌دهی دیش: از جرثقیل‌ها یا تجهیزات بالابر تخصصی برای بلند کردن دیش MW به ارتفاع هدف (معمولاً نزدیک به قسمت‌های بالایی برج یا روی سکوی نگهداری) استفاده کنید. زاویه سمت و ارتفاع دیش را برای هم‌ترازی با نقطه پایانی دریافت/ارسال تنظیم کنید و از ابزارهای هم‌ترازی لیزری برای دقت استفاده کنید.
4. بستن محکم: دیش MW را با استفاده از سخت‌افزار سازگار به براکت‌های نصب شده وصل کنید و از اتصال محکم و بدون لرزش اطمینان حاصل کنید. گشتاور پیچ‌ها را با ابزارهای کالیبره شده مجدداً بررسی کنید تا با استانداردهای جوشکاری و بستن AWS D1.1 مطابقت داشته باشد.
5. مسیردهی کابل: کابل‌های سیگنال و برق دیش را از طریق سیستم‌های مدیریت کابل یکپارچه برج (یا در امتداد مسیرهای محافظت شده روی سازه شبکه‌ای) عبور دهید تا از قرار گرفتن در معرض آسیب‌های محیطی جلوگیری شود. اطمینان حاصل کنید که کابل‌ها در نقاط اتصال به درستی عایق‌بندی و ضد آب شده‌اند.
6. بازرسی نهایی: یک بررسی بصری از دیش، براکت‌ها و اتصالات برای تأیید پایداری انجام دهید. انتقال سیگنال را برای تأیید هم‌ترازی و عملکرد آزمایش کنید. در طول نصب، پروتکل‌های ایمنی (مانند حفاظت از سقوط کارگران) را رعایت کنید.

ساختار اصلی برج فولادی لوله‌ای 3 پایه‌ای؟

ساختار اصلی یک برج فولادی لوله‌ای 3 پایه‌ای یک سیستم خودایستا با قاب مثلثی است که برای پایداری، باربری و راندمان آیرودینامیکی طراحی شده است و از سه جزء اصلی تشکیل شده است:

• سه پایه لوله‌ای عمودی: عناصر اصلی باربر، ساخته شده از لوله‌های فولادی بدون درز یا جوشی (مطابق با استانداردهای Q345B/ASTM A500). این پایه‌ها که در یک پیکربندی مثلثی چیده شده‌اند، وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل می‌کنند.
• خرپاهای شبکه‌ای لوله‌ای: لوله‌های توخالی کوچکتر که سه پایه اصلی را به صورت افقی و قطری به هم متصل می‌کنند. این سیستم خرپایی متقاطع بارها را به طور مساوی توزیع می‌کند، استحکام سازه‌ای را افزایش می‌دهد و مقاومت باد را کاهش می‌دهد و الگوی شبکه‌ای مشخصه برج را تشکیل می‌دهد.
• قاب مخروطی و اتصالات فلنجی: برج به تدریج از پایه به بالا باریک می‌شود (پایه پهن‌تر، بالای باریک‌تر) تا مقاومت در برابر بادهای شدید (تا 200 کیلومتر در ساعت) و زلزله‌ها را بهینه کند. قطعات برج از طریق فلنج‌های پیچ شده با استحکام بالا به هم متصل می‌شوند و مونتاژ ایمن را تضمین کرده و خطرات نگهداری را کاهش می‌دهند.

این اجزا ستون فقرات سازه‌ای را تشکیل می‌دهند، با لوازم جانبی یکپارچه (مانند سکوها، نردبان‌ها) که پشتیبانی عملکردی را بدون به خطر انداختن یکپارچگی ساختار اصلی اضافه می‌کنند.

سکوی کار، نردبان

الف. سکوی کار

• هدف: به عنوان یک فضای کاری پایدار و مرتفع برای نصب، نگهداری یا بازرسی دیش‌های MW، آنتن‌ها، سنسورها یا سایر تجهیزات عمل می‌کند. همچنین نقطه استراحت ایمنی را برای کارگران در حین دسترسی به برج فراهم می‌کند.
• ویژگی‌های طراحی: ساخته شده از فولاد گالوانیزه (طبق ASTM A123 برای مقاومت در برابر خوردگی) و در ارتفاعات مشخص در سازه شبکه‌ای ادغام شده است. مجهز به نرده‌های ایمنی برای جلوگیری از سقوط و سطوح ضد لغزش برای پایداری کارگران. مهندسی شده برای تحمل وزن کارگران، ابزار و تجهیزات، مطابق با ظرفیت باربری کلی برج. ممکن است شامل دریچه‌های دسترسی برای حرکت آسان بین بخش‌های برج باشد.
• مزیت کلیدی: به طور استراتژیک در نزدیکی نقاط نصب تجهیزات قرار گرفته است تا وظایف نگهداری را ساده کند و کارایی عملیاتی را افزایش دهد.

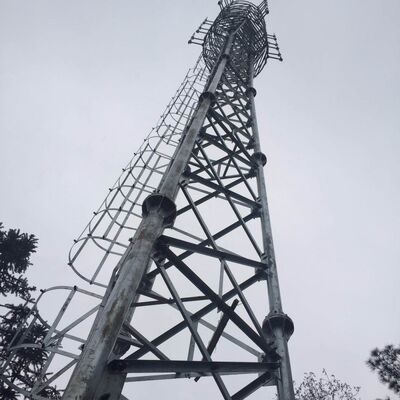

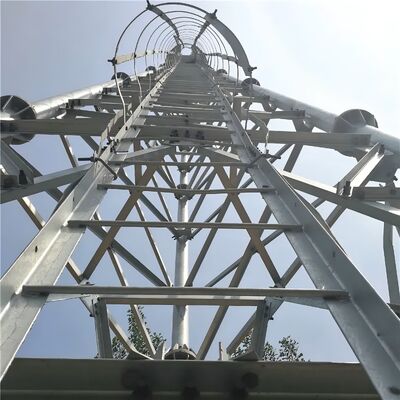

ب. نردبان

• هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می‌دهد از برج بالا بروند تا به سکوها، تجهیزات یا قسمت‌های بالایی برای نصب، بازرسی یا تعمیرات دسترسی پیدا کنند.
• ویژگی‌های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله‌های با فاصله یکنواخت (طبق استانداردهای ایمنی صنعتی) برای بالا رفتن راحت. مجهز به مکانیزم‌های ضد سقوط (مانند راهنمای کابل برای هارنس‌های ایمنی) برای به حداقل رساندن خطرات سقوط - مطابق با مشخصات طراحی "نردبان ضد سقوط" برج. به صورت عمودی به پایه‌های اصلی یا خرپاهای شبکه‌ای متصل شده و مسیری ایمن و پایدار را تضمین می‌کند.
• انطباق: مطابق با مقررات ایمنی و استانداردهای طراحی برج (مانند TIA-222-G، GB 50017) طراحی شده است و حفاظت از کارگران را در حین دسترسی عمودی در اولویت قرار می‌دهد.

در مجموع، سکوی کار و نردبان با امکان دسترسی ایمن و کارآمد به تجهیزات در ارتفاع بالا، پشتیبانی از عملیات و نگهداری مداوم در حالی که با الزامات ایمنی و دوام صنعتی مطابقت دارند، قابلیت استفاده برج را افزایش می‌دهند.

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!

بازدید مشتریان

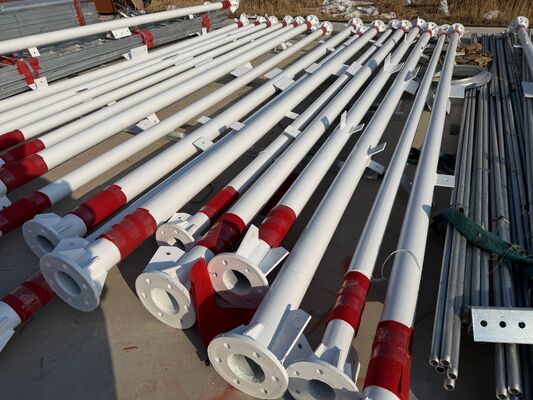

مونتاژ,آزمایش برج گالوانیزه فولادی

گواهینامه‌ها

لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!

انواع محصول سفارشی و مزیت

برج خودایستا 
برج خودایستا معمولاً 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد زاویه‌دار است. در مورد اتصال، برج لوله‌ای با فلنج متصل می‌شود و برج فولاد زاویه‌دار با مهره و پیچ متصل می‌شود. 
ویژگی‌ها: 
1. ضریب بار باد کم، مقاومت در برابر باد قوی. 
2. صرفه‌جویی در منابع زمین، موقعیت مکانی مناسب. 
حمل و نقل و نصب آسان. 

برج فولادی لوله‌ای
برج لوله‌ای به سازه فولادی بلند خودایستا اطلاق می‌شود که ستون برج از لوله‌های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است. ویژگی‌های اصلی آن این است که سه ستون برج لوله‌ای از لوله‌های فولادی ساخته شده و بخش بدنه برج به شکل مثلثی است که یک سازه بلند است که با فولاد زاویه‌دار متفاوت است.

برج تک‌پایه 
برج تک لوله که به آن برج مونوپل نیز گفته می‌شود، نوعی رایج است که ظاهری زیبا دارد، مساحتی از 9 تا 18 متر مربع را پوشش می‌دهد، مقرون به صرفه است و توسط اکثر سازه‌ها پذیرفته شده است. بدنه برج از مقطع منطقی‌تری استفاده می‌کند که از طریق پیچ با استحکام بالا متصل می‌شود. دارای ویژگی‌های نصب آسان است و می‌تواند با انواع سایت‌های میدانی پیچیده سازگار شود. 

برج مهار شده 
برج مهار شده ظاهری نو دارد و بزرگترین ویژگی آن تقویت با استفاده از سیم مهار فولادی است. برج مهار شده نوع رایجی از برج ارتباطی است که اقتصادی و کاربردی است. سبک‌تر و ارزان‌تر از بقیه است. برای مناطق جغرافیایی وسیع بسیار مناسب است. 

برج دیده‌بانی
برج دیده‌بانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده می‌شود و نقش مهمی در زمینه‌های متعدد ایفا می‌کند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برج‌های دیده‌بانی معمولاً از بدنه برج، سکوها، برج‌ها و نردبان‌ها تشکیل شده‌اند و ساختاری فشرده و بادوام دارند.

برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بایونیک است، که در پایه شبیه به یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه دیدنی، پارک و میدان قرار می‌گیرد، بخشی از طبیعت خواهد بود. 
ویژگی‌ها: 
1. ساختار نفیس و ظاهر زیبا. 
2. پایداری سازه‌ای قوی و عمر کاری طولانی. 
3. پوشش مساحت کم و اثر اقتصادی عالی.

خدمات ما

شرکت جیایوآ یک تولید کننده حرفه‌ای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهینه‌ترین راه‌حل‌ها و بهترین برج ارتباطی به مشتریان هستیم. بسیاری از محصولات به ایالات متحده، اروپا و 55 کشور دیگر صادر شده‌اند.
ما در طراحی و تولید برج فولاد زاویه‌دار، برج فولاد لوله‌ای، برج مونوپل، برج درخت کاج، برج مهار شده و برج دیده‌بانی تخصص داریم. بخش‌های ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزاسیون و بخش‌های برج فولادی است. مواد اولیه ما از کارخانه‌های فولادسازی معروف در چین می‌آید: گروه HBIS، گروه فولاد Baowu، گروه Shougang.
​

در صورت نیاز، ما 24 ساعت شبانه‌روز از شما استقبال می‌کنیم!
