فولاد برج مونوپول که با استانداردهای ANSI TIA 222 G H F و EN 1991 1 4 برای پشتیبانی از زیرساخت های مخابراتی طراحی شده است

تصویر بزرگ : فولاد برج مونوپول که با استانداردهای ANSI TIA 222 G H F و EN 1991 1 4 برای پشتیبانی از زیرساخت های مخابراتی طراحی شده است

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج مونوپول

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 تن در ماه

مخاطب حالا حرف بزن

فولاد برج مونوپول که با استانداردهای ANSI TIA 222 G H F و EN 1991 1 4 برای پشتیبانی از زیرساخت های مخابراتی طراحی شده است

شرح

ساختار:	برج مونوپول	ارتفاعات:	9-40 متر

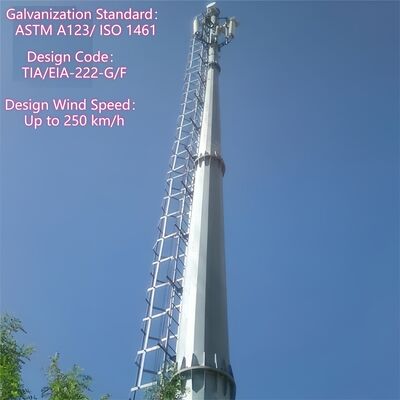

کد طراحی:	ANSI TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1	استاندارد گالوانیزه:	ASTM A123/ ISO 1461
نام محصول:	برج تک قطب گالوانیزه	رنگ:	رنگ سفارشی
سرعت باد:	≥60M/S	براکت های آنتن:	۲ تا ۴ عدد
قطر بالا:	0.5 متر	قطب آنتن:	3-10
مواد:	ورق فولادی Q345B/A572 Q355 Q420 Q460	نوع تامین:	تولید کننده
طول عمر:	بیش از 25 سال	گواهی:	ISO9001:2008
برنامه:	مخابرات، پخش	Supply Sytle:	تولید کننده
شکل:	گرد	درمان سطحی:	گالوانیزه داغ
نوع تامین:	تولید کننده	درمان سطح هود:	گالوانیزه گرم
روش نصب:	مونتاژ پیچ و مهره ای	شکل مواد:	میله فولادی، فولاد زاویه دار
عمر سرویس:	بیش از 30 سال	ظرفیت بار:	500 کیلوگرم
ساختار قطب:	چند چهره	OEM:	باشه
ظرفیت بار لرزه ای:	تا 9 درجه	نوع پایه:	بتن
رنگ نقاشی:	سفارشی شده	تایپ کنید:	برج مخابرات
نوع نصب:	روی زمین نصب شده	نیاز به نگهداری:	کم
برجسته کردن:	برج مخابراتی تک ستونی فولادی,برج انحصاری ANSI TIA 222,EN 1991 برج انحصاری , ANSI TIA 222 monopole tower , EN 1991 monopole tower

برج تک‌میله‌ای فولادی طراحی شده با استانداردهای ANSI/TIA-222-G-H-F و EN/1991-1-4 برای پشتیبانی زیرساخت مخابراتی

برج مخابراتی تک‌میله‌ای (که اغلب برج تک‌میله‌ای نامیده می‌شود) یک سازه خودایستا با یک شفت واحد است که برای مناطق شهری و پرجمعیت طراحی شده و با شکل استوانه‌ای یا چندضلعی فشرده مشخص می‌شود. برخلاف برج‌های شبکه‌ای با خرپای باز، این برج دارای یک شفت واحد جامد/نیمه‌جامد است که آن را از نظر بصری نامحسوس و ایده‌آل برای مکان‌های با فضای محدود و حساس به زیبایی می‌کند.

توضیحات محصول

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطحی: گالوانیزه گرم یا رنگ شده.
2. بسته‌بندی و تحویل:
جزئیات بسته‌بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته‌بندی می‌شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می‌شود.
اعضای برج: یک برج فولادی به چندین بسته تقسیم می‌شود.
پیچ و مهره: مواد بسته‌بندی کیسه نایلونی محکم یا درام فولادی است.

3. داده‌های فنی

طراحی
1. کد طراحی	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
فولاد سازه
2. درجه	فولاد نرم	فولاد با استحکام بالا
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعت باد طراحی	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~1.0 درجه در سرعت عملیاتی
5. استحکام کششی (Mpa)	360~510	470~630
6. استحکام تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. استحکام ضربه KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه	درجه 4.8، 6.8، 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ‌ها	ISO 898-1
10.2 مهره‌ها	ISO 898-2
10.3 واشرها	ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ‌ها	DIN7990, DIN931, DIN933
11.2 مهره‌ها	ISO4032, ISO4034
11.3 واشرها	DIN7989, DIN127B, ISO7091
جوشکاری
12. روش	جوشکاری قوسی با محافظ CO2 و جوشکاری قوسی زیر پودری (SAW)
13. استاندارد	AWS D1.1
علامت‌گذاری
14. روش علامت‌گذاری اعضا	پرس هیدرولیک
گالوانیزاسیون
15. استاندارد گالوانیزاسیون مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزاسیون پیچ و مهره	ISO 1461 یا ASTM A153
آزمایش
17. آزمایش کارخانه	آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد، آزمایش پریس، آزمایش چکش

ظرفیت
18. حداکثر ظرفیت تولید	50,000 تن در سال

ویژگی‌های اصلی سازه و طراحی

شکل تک‌میله‌ای: معمولاً شفت‌های استوانه‌ای فولادی نورد شده (یا چندضلعی جوش داده شده)، با قطرهای 0.5 تا 2 متر (بر اساس ارتفاع برج مقیاس‌بندی شده).
محدوده ارتفاع: 10 تا 60 متر (قابل تنظیم برای ایستگاه‌های کوچک 5G یا مراکز ارتباطی شهری).

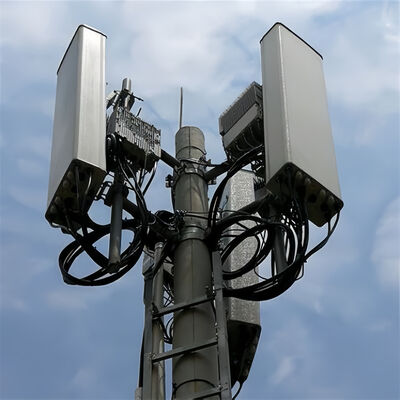

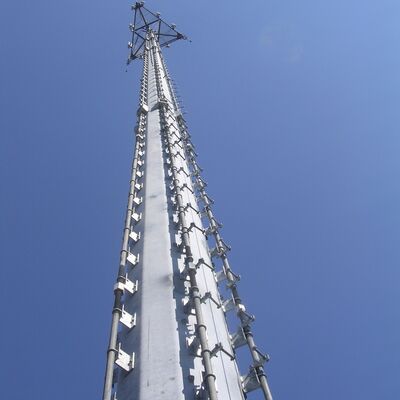

اجزای یکپارچه: نردبان‌های داخلی داخلی (با سیستم‌های جلوگیری از سقوط)، براکت‌های آنتن خارجی و استتار اختیاری (مانند روکش‌های بیلبورد).
طراحی مخروطی: کمی باریک‌تر در بالا برای بهینه‌سازی مقاومت در برابر بار باد (مناسب برای شرایط باد شهری تا 180 کیلومتر در ساعت).

«بدنه اصلی برج تک‌میله‌ای چیست؟»

بدنه اصلی برج تک‌میله‌ای یک شفت جامد/نیمه‌جامد تک، خودایستا است که ساختار اصلی تحمل بار برج را تشکیل می‌دهد و برای استفاده شهری طراحی شده است. این معمولاً از صفحات فولادی نورد شده با استحکام بالا (Q345B/ASTM A500 Grade B) ساخته شده و دارای یک شکل استوانه‌ای یا چندضلعی جوش داده شده (قطرهای 0.5 تا 2 متر، بر اساس ارتفاع برج مقیاس‌بندی شده) با طراحی مخروطی (کمی باریک‌تر در بالا) برای بهینه‌سازی مقاومت در برابر بار باد (تا 180 کیلومتر در ساعت) است. محدوده ارتفاع آن از 10 متر تا 60 متر (قابل تنظیم برای ایستگاه‌های کوچک 5G یا مراکز ارتباطی شهری) است و به عنوان چارچوب پایه برای ادغام تمام اجزای کمکی برج تک‌میله‌ای عمل می‌کند.

«فلنج پایینی، نردبان و سکوی برج تک‌میله‌ای چیست؟»

فلنج پایینی: این یک جزء فولادی سنگین است که به پایه شفت اصلی تک‌میله جوش داده شده و به عنوان اتصال حیاتی بین بدنه برج و فونداسیون بتنی عمل می‌کند. ساخته شده از فولاد با استحکام بالا (مطابق با بدنه اصلی) و تحت فرآیندهای ضد خوردگی قرار گرفته است، با پیچ‌های مهار فونداسیون هم‌تراز می‌شود تا برج را به صورت عمودی محکم کند و کل بارهای سازه‌ای و تجهیزات را به زمین منتقل کند و از پایداری کلی برج اطمینان حاصل کند.

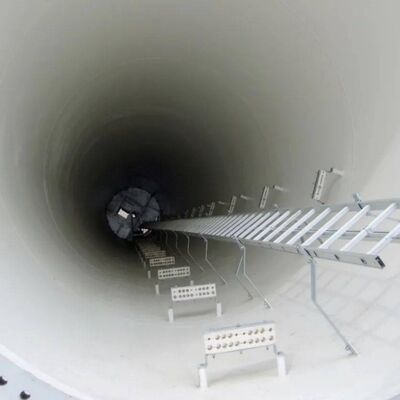

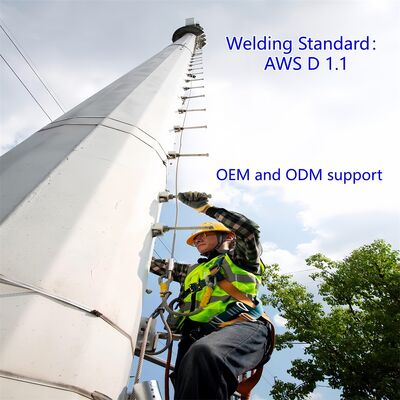

نردبان: این یک نردبان داخلی داخلی است که در شفت اصلی تک‌میله ادغام شده است، از فولاد گالوانیزه مقاوم در برابر خوردگی ساخته شده و مجهز به سیستم حرفه‌ای جلوگیری از سقوط است. منحصراً برای پرسنل تعمیر و نگهداری مجاز، مسیری ایمن برای دسترسی عمودی برای بازرسی برج، نصب و تعمیر تجهیزات فراهم می‌کند و یکپارچگی آن تمرکز اصلی تعمیر و نگهداری منظم برج است.

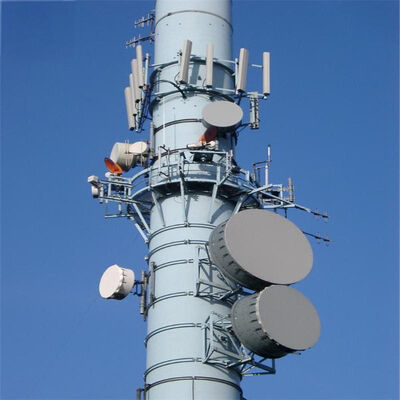

سکوی: برج تک‌میله‌ای مجهز به سکوهای فولادی فشرده و یکپارچه (قابل تنظیم بر اساس نیازهای پروژه) است که در ارتفاعات مشخص روی شفت اصلی نصب شده‌اند. این سکوها که از فولاد گالوانیزه برای دوام ساخته شده‌اند، به عنوان فضاهای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (مانند آنتن‌های 5G، دستگاه‌های مایکروویو) و تجهیزات نظارتی عمل می‌کنند. این سکوها که برای تناسب با ابعاد فوق‌العاده فشرده تک‌میله طراحی شده‌اند، راحتی عملیاتی را به حداکثر می‌رسانند بدون اینکه طراحی شهری شیک و نامحسوس برج را به خطر بیندازند.

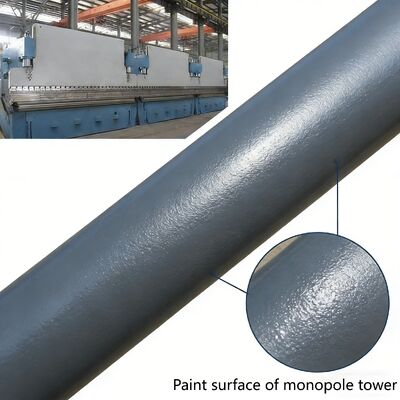

«بدنه اصلی برج تک‌میله‌ای پس از گالوانیزه گرم چیست؟»

پس از گالوانیزاسیون گرم، بدنه اصلی برج تک‌میله‌ای شفت فولادی استوانه‌ای/چندضلعی مرکزی (ساخته شده از صفحات فولادی نورد شده با استحکام بالا Q345B/ASTM A500 Grade B) با طراحی مخروطی باقی می‌ماند و شکل سازه‌ای، ابعاد و عملکرد تحمل بار آن کاملاً حفظ می‌شود. تغییر کلیدی این است که کل سطح فولادی آن با یک پوشش روی یکنواخت و متراکم پوشانده شده است مطابق با استاندارد ASTM A123. این لایه گالوانیزه یک مانع مقاوم در برابر خوردگی ایجاد می‌کند که به طور موثر از زیرلایه فولادی در برابر آلاینده‌های شهری، رطوبت و فرسایش محیطی در فضای باز محافظت می‌کند و عمر مفید بدنه اصلی را به بیش از 25 سال افزایش می‌دهد. بدنه گالوانیزه همچنین استحکام سازه‌ای شفت فولادی اصلی را حفظ می‌کند و تمام اتصالات جوش داده شده (مطابق با AWS D1.1) به طور مساوی گالوانیزه می‌شوند تا عملکرد ضد خوردگی مداوم و یکپارچگی سازه‌ای کلی بدنه برج را تضمین کنند.
