برج مخابراتی تک‌قطبی با طراحی شفت جامد و گزینه‌های پرداخت سطح شامل گالوانیزه گرم و رنگ‌آمیزی

تصویر بزرگ : برج مخابراتی تک‌قطبی با طراحی شفت جامد و گزینه‌های پرداخت سطح شامل گالوانیزه گرم و رنگ‌آمیزی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج مونوپول

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 تن در ماه

مخاطب حالا حرف بزن

برج مخابراتی تک‌قطبی با طراحی شفت جامد و گزینه‌های پرداخت سطح شامل گالوانیزه گرم و رنگ‌آمیزی

شرح

کد طراحی:	ANSI TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1	استاندارد گالوانیزه:	ASTM A123/ ISO 1461
رنگ:	رنگ سفارشی	سرعت باد:	≥60M/S
قطب آنتن:	3-10	مواد:	ورق فولادی Q345B/A572 Q355 Q420 Q460
نام محصول:	برج مخابراتی برج تک قطبی گالوانیزه داغ	طول عمر:	بیش از 25 سال
گواهی:	ISO9001:2008	ساختار:	برج مونوپول
نوع تامین:	تولید کننده	براکت های آنتن:	۲ تا ۴ عدد
قطر بالا:	0.5 متر	برنامه:	مخابرات، پخش
Supply Sytle:	تولید کننده	شکل:	گرد
درمان سطحی:	گالوانیزه داغ	نوع تامین:	تولید کننده
درمان سطح هود:	گالوانیزه گرم	روش نصب:	مونتاژ پیچ و مهره ای
شکل مواد:	میله فولادی، فولاد زاویه دار	عمر سرویس:	بیش از 30 سال
ارتفاعات:	9-40 متر	ظرفیت بار:	500 کیلوگرم
ساختار قطب:	چند چهره	OEM:	باشه
ظرفیت بار لرزه ای:	تا 9 درجه	نوع پایه:	بتن
رنگ نقاشی:	سفارشی شده	تایپ کنید:	برج مخابرات
نوع نصب:	روی زمین نصب شده	نیاز به نگهداری:	کم

JIAYAO CO.,LTD

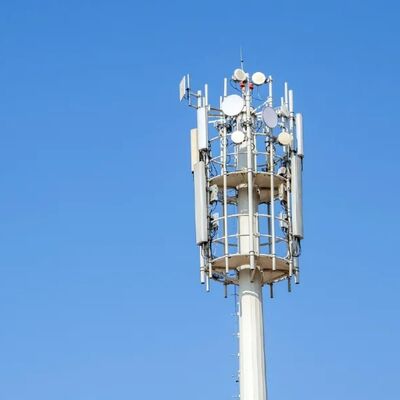

برج مخابراتی تک‌میله‌ای (که اغلب برج مخابراتی تک‌میله‌ای نامیده می‌شود) یک سازه خودایستا با یک شفت واحد است که برای مناطق شهری و پرجمعیت طراحی شده و با شکل استوانه‌ای یا چندضلعی فشرده آن مشخص می‌شود. برخلاف برج‌های خرپایی باز، این برج دارای یک شفت واحد جامد/نیمه‌جامد است که آن را از نظر بصری نامحسوس و ایده‌آل برای مکان‌های با فضای محدود و حساس به زیبایی می‌کند.

شرح محصول

1. جزئیات کلیدی:
محل مبدا: هبی، چین (سرزمین اصلی)؛ نام تجاری: Jaoyao یا OEM؛ شماره مدل: برج مخابراتی
عملیات سطحی: گالوانیزه گرم یا رنگ شده.
2. بسته‌بندی و تحویل:
جزئیات بسته‌بندی: برج مخابراتی طبق الزامات مشتری با تسمه گالوانیزه بسته‌بندی می‌شود.
تحویل: 20 روز پس از پرداخت از بندر تیانجین ارسال می‌شود.
اعضای برج: یک برج فولادی به چندین بسته تقسیم می‌شود.
پیچ و مهره: مواد بسته‌بندی کیسه نایلونی محکم یا درام فولادی است.

3. داده‌های فنی

طراحی

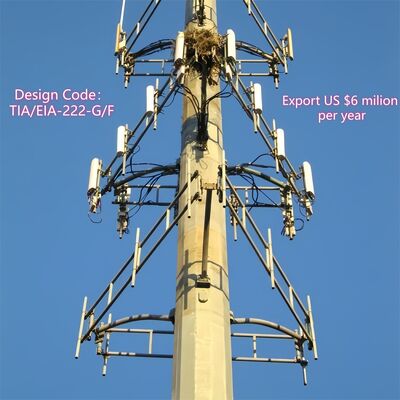

1. کد طراحی	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
فولاد سازه
2. درجه	فولاد نرم	فولاد با استحکام بالا
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعت باد طراحی	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~1.0 درجه در سرعت عملیاتی
5. استحکام کششی (Mpa)	360~510	470~630
6. استحکام تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. استحکام ضربه KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه	درجه 4.8، 6.8، 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ‌ها	ISO 898-1
10.2 مهره‌ها	ISO 898-2
10.3 واشرها	ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ‌ها	DIN7990, DIN931, DIN933
11.2 مهره‌ها	ISO4032, ISO4034
11.3 واشرها	DIN7989, DIN127B, ISO7091
جوشکاری
12. روش	جوشکاری قوس محافظ CO2 و جوشکاری زیر پودری (SAW)
13. استاندارد	AWS D1.1
علامت‌گذاری
14. روش علامت‌گذاری اعضا	پرس هیدرولیک
گالوانیزاسیون
15. استاندارد گالوانیزاسیون مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزاسیون پیچ و مهره	ISO 1461 یا ASTM A153
آزمایش
17. آزمایش کارخانه	آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد، آزمایش پریس، آزمایش چکش

ظرفیت
18. حداکثر ظرفیت تولید	50,000 تن در سال

ویژگی‌های اصلی سازه و طراحی

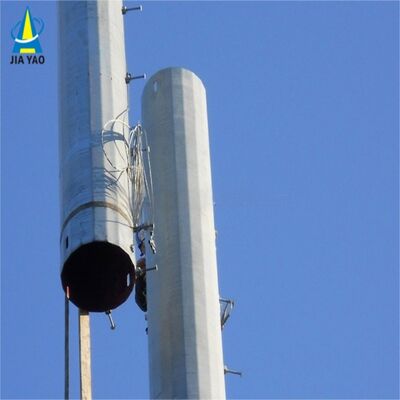

شکل تک‌میله‌ای: معمولاً شفت‌های استوانه‌ای فولادی نورد شده (یا چندضلعی جوش داده شده)، با قطرهای 0.5 تا 2 متر (بر اساس ارتفاع برج مقیاس‌بندی شده).
محدوده ارتفاع: 10 تا 60 متر (قابل سفارشی‌سازی برای ایستگاه‌های کوچک 5G یا مراکز ارتباطی شهری).
اجزای یکپارچه: نردبان‌های داخلی داخلی (با سیستم‌های جلوگیری از سقوط)، براکت‌های آنتن خارجی و استتار اختیاری (مانند روکش‌های بیلبورد).
طراحی مخروطی: کمی باریک‌تر در بالا برای بهینه‌سازی مقاومت در برابر بار باد (مناسب برای شرایط باد شهری تا 180 کیلومتر در ساعت).

⇔ بدنه اصلی برج تک‌میله‌ای چیست؟

بدنه اصلی یک برج تک‌میله‌ای یک شفت جامد/نیمه‌جامد تک، خودایستا است که ساختار اصلی تحمل بار برج را تشکیل می‌دهد و برای استفاده شهری طراحی شده است. این معمولاً از ورق‌های فولادی نورد شده با استحکام بالا (Q345B/ASTM A500 Grade B) ساخته می‌شود و دارای یک شکل استوانه‌ای یا چندضلعی جوش داده شده (قطر 0.5 تا 2 متر، بر اساس ارتفاع برج مقیاس‌بندی شده) با طراحی مخروطی (کمی باریک‌تر در بالا) برای بهینه‌سازی مقاومت در برابر بار باد (تا 180 کیلومتر در ساعت) است. محدوده ارتفاع آن از 10 متر تا 60 متر است (قابل سفارشی‌سازی برای ایستگاه‌های کوچک 5G یا مراکز ارتباطی شهری) و به عنوان چارچوب اصلی برای ادغام تمام اجزای کمکی برج تک‌میله‌ای عمل می‌کند.

⇔ فلنج پایینی، نردبان و سکوی برج تک‌میله‌ای چیست؟

فلنج پایینی: این یک جزء فولادی سنگین است که به پایه شفت اصلی برج جوش داده می‌شود و به عنوان اتصال حیاتی بین بدنه برج و فونداسیون بتنی عمل می‌کند. ساخته شده از فولاد با استحکام بالا (مطابق با بدنه اصلی) و با فرآیندهای ضد خوردگی پردازش شده است، با پیچ‌های لنگر فونداسیون هم‌تراز می‌شود تا برج را به صورت عمودی محکم کند و تمام بارهای سازه‌ای و تجهیزات را به زمین منتقل کند و از پایداری کلی برج اطمینان حاصل کند.

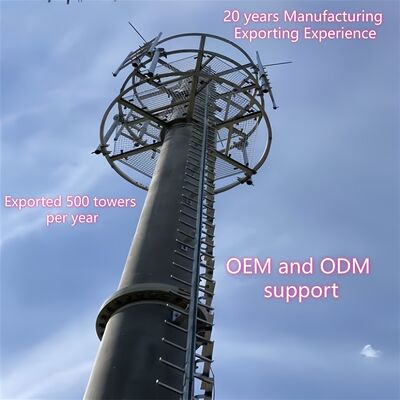

نردبان: این یک نردبان داخلی داخلی است که در شفت اصلی برج ادغام شده است، از فولاد گالوانیزه مقاوم در برابر خوردگی ساخته شده و مجهز به سیستم حرفه‌ای جلوگیری از سقوط است. منحصراً برای پرسنل تعمیر و نگهداری مجاز، مسیر دسترسی عمودی ایمنی را برای بازرسی برج، نصب و تعمیر تجهیزات فراهم می‌کند و یکپارچگی آن تمرکز اصلی تعمیر و نگهداری منظم برج است.

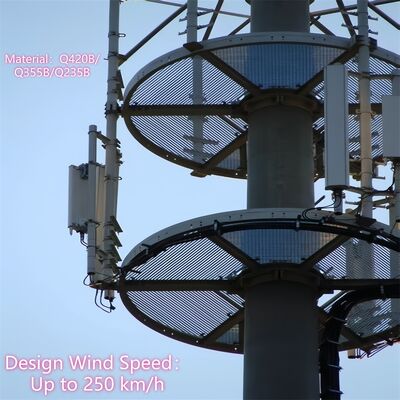

سکوی: برج تک‌میله‌ای مجهز به سکوهای فولادی فشرده و یکپارچه (بر اساس نیاز پروژه سفارشی شده) است که در ارتفاعات مشخص روی شفت اصلی نصب می‌شوند. این سکوها که از فولاد گالوانیزه برای دوام ساخته شده‌اند، به عنوان فضاهای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (مانند آنتن‌های 5G، دستگاه‌های مایکروویو) و تجهیزات نظارتی عمل می‌کنند. طراحی شده برای تناسب با ردپای فوق‌العاده فشرده برج، راحتی عملیاتی را به حداکثر می‌رسانند بدون اینکه طراحی شیک و نامحسوس شهری برج را به خطر بیندازند.

⇔ بدنه اصلی برج تک‌میله‌ای پس از گالوانیزه گرم چیست؟

پس از گالوانیزه گرم، بدنه اصلی برج تک‌میله‌ای شفت فولادی استوانه‌ای/چندضلعی تک (ساخته شده از ورق‌های فولادی نورد شده با استحکام بالا Q345B/ASTM A500 Grade B) با طراحی مخروطی باقی می‌ماند و شکل سازه‌ای، ابعاد و عملکرد تحمل بار آن کاملاً حفظ می‌شود. تغییر کلیدی این است که کل سطح فولادی آن با یک پوشش روی یکنواخت و متراکم پوشانده شده است مطابق با استاندارد ASTM A123. این لایه گالوانیزه یک مانع ضد خوردگی ایجاد می‌کند که به طور موثر از زیرلایه فولادی در برابر آلاینده‌های شهری، رطوبت و فرسایش محیطی در فضای باز محافظت می‌کند و عمر مفید بدنه اصلی را به بیش از 25 سال افزایش می‌دهد. بدنه اصلی گالوانیزه همچنین استحکام سازه‌ای شفت فولادی اصلی را حفظ می‌کند و تمام اتصالات جوش داده شده (مطابق با AWS D1.1) به طور مساوی گالوانیزه می‌شوند تا عملکرد ضد خوردگی مداوم و یکپارچگی سازه‌ای کلی بدنه برج را تضمین کنند.
