ساختار مخابراتی برج مونوپول که از فولاد کششی بالا و فولاد نرم است که با استاندارد GB T و EN 10025 مطابقت دارد

Name: ساختار مخابراتی برج مونوپول که از فولاد کششی بالا و فولاد نرم است که با استاندارد GB T و EN 10025 مطابقت دارد
Brand: Jiayao Co., Ltd.
SKU: برج مونوپول
Price: 50.00 USD
Availability: InStock

همه محصولات

برج فولادی زاویه دار 3 پا
(51)

برج فولادی زاویه ای 4 پایی
(69)

برج فولادی لوله دار سه پایی
(49)

برج مونوپول
(60)

برج سیم گاید
(37)

برج نگهبان
(15)

برج درخت بیونیک
(26)

برج انتقال برق
(18)

برج تلسکوپی
(10)

بهترین محصولات

برج مخابراتی مونپول GSM 20 متر

آنتن سلولی مخابراتی برج مونوپول گالوانیزه گرم 10 -60 M

سیگنال تلفن وای فای 5G ایستگاه پایه سلولی استیل مخابرات برج انحصاری 5 10 20 25 30 35 40 متر

چت IM آنلاین در حال حاضر

ساختار مخابراتی برج مونوپول که از فولاد کششی بالا و فولاد نرم است که با استاندارد GB T و EN 10025 مطابقت دارد

تصویر بزرگ : ساختار مخابراتی برج مونوپول که از فولاد کششی بالا و فولاد نرم است که با استاندارد GB T و EN 10025 مطابقت دارد

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج مونوپول

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا همراه با ورق های گالوانیزه
زمان تحویل:	15 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500 تن در ماه

مخاطب حالا حرف بزن

ساختار مخابراتی برج مونوپول که از فولاد کششی بالا و فولاد نرم است که با استاندارد GB T و EN 10025 مطابقت دارد

شرح

کد طراحی:	ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1	استاندارد گالوانیزه:	ASTM A123/ ISO 1461
گواهی:	ISO9001:2008	مواد:	ورق فولادی Q345B/A572 Q355 Q420 Q460
نام محصول:	برج ارتباطی برج مونوپول گالوانیزه داغ 5G Wifi Telecom Rooftop	سرعت باد:	>=60M/S
طول عمر:	بیش از 25 سال	ساختار:	برج مونوپول
رنگ:	رنگ سفارشی	نوع تامین:	سازنده
براکت های آنتن:	۲ تا ۴ عدد	قطر بالا:	0.5 متر
کاربرد:	مخابرات، پخش	Supply Sytle:	سازنده
شکل:	گرد	درمان سطحی:	گالوانیزه داغ
نوع تامین:	سازنده	درمان سطح هود:	گالوانیزه گرم
قطب آنتن:	3-10	روش نصب:	مونتاژ پیچ و مهره ای
شکل مواد:	میله فولادی، فولاد زاویه دار	عمر سرویس:	بیش از 30 سال
ارتفاعات:	9-40 متر	ظرفیت بار:	500 کیلوگرم
ساختار قطب:	چند چهره	OEM:	باشه
ظرفیت بار لرزه ای:	تا 9 درجه	نوع پایه:	بتن
رنگ نقاشی:	سفارشی	تایپ کنید:	برج مخابرات
نوع نصب:	روی زمین نصب شده	نیاز به نگهداری:	کم

شرکت JIAYAO CO.,LTD

یک برج مخابراتی انحصاری (که اغلب به عنوان یک انحصار مخابراتی نامیده می شود) یک ساختار تک شاخه و خودپذیر است که برای مناطق شهری و پرجمعیت طراحی شده است.تعریف شده توسط شکل بالینی یا چند گوشه ای فشرده آنبرخلاف برج های شبکه ای با چنگال باز، این برج دارای یک شاخه واحد جامد / نیمه جامد است که آن را از نظر بصری غیر قابل توجه و ایده آل برای مکان های محدود فضایی و زیبایی شناختی می کند.

توضیحات محصول

1جزئیات کلیدی:
محل تولید: هبهی، چین (زمین اصلی) ؛ نام تجاری: Jaoyao یا OEM ؛ شماره مدل: برج مخابرات
درمان سطحی: گالوانیزه شده یا رنگ آمیزی شده.
2بسته بندی و تحویل:
جزئیات بسته بندی: برج مخابراتی با استفاده از بند گالوانیزه شده بر اساس الزامات مشتری بسته بندی می شود.
تحویل: در عرض 20 روز پس از پرداخت از بندر تیانجین ارسال می شود
اعضای برج: یک برج فولادی به چندین بسته جدا شده است.
بولت ها: مواد بسته بندی کیسه نایلون قوی یا طبل فولادی است.

3داده های فنی

طراحی
1کد طراحی	ANSI/TIA-222-G/H/F، EN 1991-1-4 و EN 1993-3-1
فولاد ساختاری
2. درجه	فولاد نرم	فولاد کششی بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591:Q355B، Q355C، Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0,S235J2	EN10025: S355JR، S355J0,S355J2
3. سرعت باد طراحی شده	تا 250 کیلومتر در ساعت
4انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5قدرت کششی (Mpa)	۳۶۰ تا ۵۱۰	۴۷۰ تا ۶۳۰
6. مقاومت کششی (t≤16mm) (Mpa)	355	235
7طول کششی (در درصد)	20	24
8قدرت ضربه KV (J)	27 ((20°C) --- Q235B ((S235JR)	27 ((20°C) --- Q345B ((S355JR)
	27 ((0°C) --- Q235C ((S235J0)	27 ((0°C) --- Q345C ((S355J0)
	27 ((-20°C) --- Q235D ((S235J2)	27 ((-20°C) --- Q345D ((S355J2)
بولت ها و مغز ها
9. درجه	درجه 48، 6.8، 8.8
10استانداردهای خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 ماشین لباسشویی	ISO 6507-1
11استانداردهای ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 آجیل	ISO4032، ISO4034
11.3 ماشین لباسشویی	DIN7989، DIN127B، ISO7091
جوشکاری
12روش	جوش قوس محافظت شده CO2 و جوش قوس غرق شده ((SAW))
13. استاندارد	AWS D11
علامت گذاری
14روش علامت گذاری اعضای	چاپ هیدرولیک
گالوانیزاسیون
15استاندارد گالوانیزه کردن قطعات فولادی	ISO 1461 یا ASTM A123
16استاندارد گالوانیزاسیون بولت ها و مغز ها	ISO 1461 یا ASTM A153
تست
17تست کارخانه	تست کشش، تجزیه و تحلیل عناصر، تست شارپی (تست ضربه) ، خم کردن سرد، تست دقیق، تست چکش

ظرفیت
18حداکثر ظرفیت تولید	50،000 تن در سال

ویژگی های ساختاری و طراحی اصلی

شکل تک شاخه: به طور معمول شیفت های استوانه ای (یا جوشکاری چند گوشه ای) از فولاد نوردی، با قطر 0.5 ∼ 2 متر (بر اساس ارتفاع برج)
محدوده ارتفاع: 1060m (قابل سفارشی سازی برای مایکرو ایستگاه های 5G یا مراکز ارتباطات شهری).
اجزای یکپارچه: نردبان های صعود داخلی (با سیستم های توقف سقوط) ، براکت های آنتن خارجی و پوشش اختیاری (به عنوان مثال، پوشه های بیلبورد).
طراحی مخروط: کمی باریک تر در بالا برای بهینه سازی مقاومت بار باد (مناسب برای شرایط باد شهری تا 180 کیلومتر در ساعت).

برج انحصاری چیست؟

بدن اصلی یک برج انحصاری یکیک قطب ثابت/نیم جامد که خود را حمل می کندکه ساختار حمل اصلی برج را تشکیل می دهد، برای استفاده شهری طراحی شده است. این معمولا از صفحات فولاد پرتاب شده با قدرت بالا (Q345B / ASTM A500 درجه B) ساخته شده است و دارای یکشکل استوانه ای یا جوشکاری چند گوشه ای(قطر 0.5 × 2 متر، با ارتفاع برج مقیاس) با یک طراحی مخروطی (در بالا کمی باریک تر) برای بهینه سازی مقاومت بار باد (تا 180 کیلومتر در ساعت).ارتفاع آن از 10m تا 60m است (قابل سفارشی سازی برای مایکرو ایستگاه های 5G یا مراکز ارتباطات شهری)، و به عنوان چارچوب پایه ای برای ادغام تمام اجزای کمکی برج انحصاری عمل می کند.

فلنج پایین، نردبان و پلتفرم برج انحصاری چیست؟

فلنج پایین: این یک قطعه فولادی سنگین است که به پایه گره اصلی مونوپول جوش داده شده است و به عنوان اتصال حیاتی بین بدن برج و پایه بتنی عمل می کند.از فولاد با قدرت بالا ساخته شده است (که با بدن اصلی مطابقت دارد) و با روش های ضد خوردگی درمان شده است، آن را با بولت های لنگر پایه تراز می کند تا برج را عمودی ثابت کند و تمام بار های ساختاری و تجهیزات را به زمین منتقل کند و ثبات کلی برج را تضمین کند.

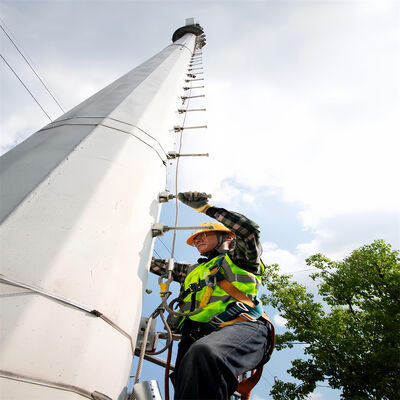

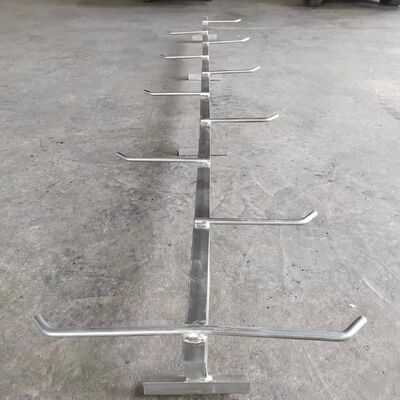

نردبان: این یکنردبان صعود داخلیکه در گودال اصلی مونوپول قرار گرفته و از فولاد گالوانیزه مقاوم در برابر خوردگی ساخته شده و مجهز به یک سیستم حرفه ای ضد سقوط است.که یک مسیر دسترسی عمودی امن را برای بازرسی برج فراهم می کند.، نصب و تعمیر تجهیزات و یکپارچگی آن یک تمرکز کلیدی در نگهداری منظم برج است.
پلتفرم: برج انحصاری از سیستم های فولادی فشرده و یکپارچه (بر اساس نیازهای پروژه) مجهز شده است که بر روی شاخه اصلی در ارتفاع های تعیین شده نصب شده است.از فولاد گالوانیزه برای دوام، این سیستم عامل ها به عنوان فضاهای کاری پایدار برای نصب، نگهداری و بازرسی تجهیزات مخابراتی (به عنوان مثال، آنتن های 5G، دستگاه های مایکروویو) و تجهیزات نظارت عمل می کنند.طراحی شده تا متناسب با متراکم بودن انحصار باشد، به حداکثر رساندن راحتی عملیاتی بدون به خطر انداختن طراحی شهرستانی زیبا و غیر قابل توجه برج.

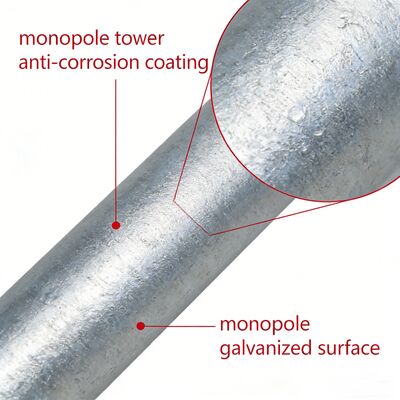

بعد از گالوانیزه شدن به صورت گرم، بدن اصلی برج مونوپول چیست؟

بعد از گالوانيزاسيون گرم،بدن اصلی برج مونوپول همچنان هسته واحد شیفت استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل استیل، و شکل ساختاری، ابعاد و عملکرد حمل آن به طور کامل حفظ شده است. تغییر اصلی این است که کل سطح فولادی آن با یک پوشش واحد و متراکم روی پوشانده شده است.مطابق با استاندارد ASTM A123این لایه گالوانیزه یک مانع مقاوم در برابر خوردگی را تشکیل می دهد که به طور موثر از زیربنای فولاد در برابر آلاینده های شهری، رطوبت و فرسایش محیط زیست بیرونی محافظت می کند.افزایش عمر کار اصلی به بیش از 25 سال. بدن اصلی گالوانیزه همچنین سفتی ساختاری گره فولاد اصلی را حفظ می کند و تمام مفاصل جوش (AWS D1.1-معمول) به طور مساوی گالوانیزه شده اند تا عملکرد ضد خوردگی ثابت و یکپارچگی ساختاری کلی بدن برج را تضمین کنند.

لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!

فرآیند تولید
