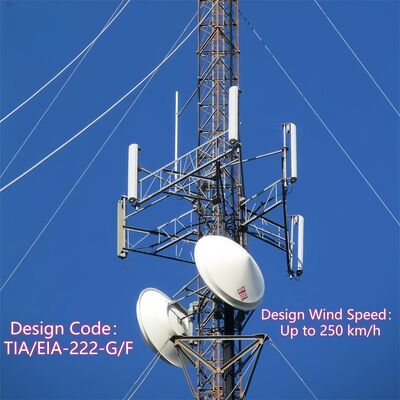

دکل فولادی مهاردار مقاوم در برابر طوفان برای ارتباطات 5G مطابق با استانداردهای ANSI TIA 222 G H F و EN 1991 1 4 که از سازه‌های بلند و باریک پشتیبانی می‌کند

تصویر بزرگ : دکل فولادی مهاردار مقاوم در برابر طوفان برای ارتباطات 5G مطابق با استانداردهای ANSI TIA 222 G H F و EN 1991 1 4 که از سازه‌های بلند و باریک پشتیبانی می‌کند

جزئیات محصول:

محل منبع:	چین
نام تجاری:	Jiayao
گواهی:	ISO9001:2008 COC
شماره مدل:	برج سیم گاید

پرداخت:

مقدار حداقل تعداد سفارش:	4 تن
قیمت:	US$1600,1-100Tons;US$1000,>=100 Tons
جزئیات بسته بندی:	بسته بندی شده در جعبه های چوبی یا بسته بندی شده با ورق های گالوانیزه
زمان تحویل:	15-20 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	500-1000 تن در ماه

مخاطب حالا حرف بزن

دکل فولادی مهاردار مقاوم در برابر طوفان برای ارتباطات 5G مطابق با استانداردهای ANSI TIA 222 G H F و EN 1991 1 4 که از سازه‌های بلند و باریک پشتیبانی می‌کند

شرح

نام:	دکل مخابراتی دکل ارتباطی مخابراتی Guyed Tower فولاد لوله ای گالوانیزه داغ	استاندارد گالوانیزه:	ASTMA123
مواد:	فولاد گالوانیزه	ارتفاع:	0-60 متر
سرعت باد:	>60M/S	ساختار:	سه پا
طول عمر:	بیش از 20 سال	درمان سطحی:	گالوانیزه داغ
جوشکاری:	AWS D 1.1	رنگ:	تکه یا RAL رنگ ستاره دار، سفارشی
مقاومت در برابر باد:	تا 200 کیلومتر در ساعت	Numberoflegs:	3 پا
نوع نصب:	روی زمین نصب شده	مقدار پلت فرم:	1/2/3/4/سفارشی
ظرفیت بار:	5000 کیلوگرم	استفاده:	مخابرات
درمان ضد خوردگی:	گالوانیزه داغ	قطر سیم:	12 میلی متر
شدت زلزله:	8 درجه	استاندارد:	ANSI/TIA-222-G-2005
برنامه:	دکل ارتباطی	انحراف عمودی:	<1/1000
نوع ساختار:	گاید	ساخت اتصال:	اتصال فلنج / اتصال پیچ و مهره
تعمیر و نگهداری:	تعمیر و نگهداری کم
برجسته کردن:	Typhoon resistant guyed wire tower,5G communication steel tower,ANSI TIA 222 compliant tower , 5G communication steel tower , ANSI TIA 222 compliant tower

شرکت جیایائو

برج سیمی مهاردار (که برج مهاردار نیز نامیده می شود) سازه ای بلند و باریک است که برای پایداری به سیم های مهار خارجی (کابل های فولادی با استحکام بالا) متکی است - برخلاف برج های خودایستا که به طور مستقل می ایستند. این طراحی به آن اجازه می دهد تا با مواد ساختاری کمتر به ارتفاعات بیشتری برسد و آن را به انتخابی مقرون به صرفه برای کاربردهایی که نیاز به پوشش یا ارتفاع گسترده دارند تبدیل می کند.

1. مشخصات فنی

طراحی
1. کد طراحی	ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
فولاد سازه
2. درجه	فولاد نرم	فولاد با استحکام کششی بالا
	GB/T 700:Q235B, Q235C,Q235D	GB/T1591:Q355B, Q355C,Q355D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR, S235J0,S235J2	EN10025: S355JR, S355J0,S355J2
3. سرعت باد طراحی	تا 250 کیلومتر در ساعت
4. انحراف مجاز	0.5 ~1.0 درجه در سرعت عملیاتی
5. استحکام کششی (Mpa)	360~510	470~630
6. استحکام تسلیم (t≤16mm) (Mpa)	355	235
7. ازدیاد طول (%)	20	24
8. استحکام ضربه KV (J)	27(20°C)---Q235B(S235JR)	27(20°C)---Q345B(S355JR)
	27(0°C)---Q235C(S235J0)	27(0°C)---Q345C(S355J0)
	27(-20°C)---Q235D(S235J2)	27(-20°C)---Q345D(S355J2)
پیچ و مهره
9. درجه	درجه 4.8, 6.8, 8.8
10. استاندارد خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 مهره ها	ISO 898-2
10.3 واشرها	ISO 6507-1
11. استاندارد ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 مهره ها	ISO4032, ISO4034
11.3 واشرها	DIN7989, DIN127B, ISO7091
جوشکاری
12. روش	جوشکاری قوس محافظ CO2 و جوشکاری زیر پودری (SAW)
13. استاندارد	AWS D1.1
علامت گذاری
14. روش علامت گذاری اعضا	مهر زنی با پرس هیدرولیک
گالوانیزه کردن
15. استاندارد گالوانیزه کردن مقاطع فولادی	ISO 1461 یا ASTM A123
16. استاندارد گالوانیزه کردن پیچ و مهره	ISO 1461 یا ASTM A153

بدنه برج سیمی مهاردار چیست؟

بدنه برج سیمی مهاردار (برج دکل مهاردار) سازه مرکزی، باربر و باریک است که آنتن ها، سنسورها یا سایر تجهیزات را پشتیبانی می کند و برای پایداری جانبی به سیم های مهار خارجی متکی است (به جای استحکام خودایستا). معمولاً به صورت یک قاب فولادی لوله ای یا خرپایی ساخته می شود، باریک تر از برج های خودایستا است و دارای طراحی مخروطی (پهن تر در پایه، باریک تر در بالا) برای بهینه سازی توزیع بار و مقاومت در برابر باد است. بدنه برج از فولاد سازه ای گالوانیزه شده (مطابق با استانداردهای ASTM A36/S235JR) ساخته شده است تا از مقاومت در برابر خوردگی و دوام طولانی مدت در محیط های بیرونی اطمینان حاصل شود. این به عنوان پایه نصب برای لوازم جانبی کلیدی مانند نردبان های بالارونده، پایه های آنتن و سینی های کابل عمل می کند و طراحی ماژولار آن امکان سفارشی سازی ارتفاعات از 30 متر تا بیش از 200 متر را فراهم می کند که برای کاربردهایی مانند پخش، مخابرات یا نظارت هواشناسی تنظیم شده است.چگونه آنتن را روی برج سیمی مهاردار نصب کنیم؟نصب آنتن روی برج سیمی مهاردار شامل یک فرآیند ساختاریافته و مطابق با ایمنی است که با طراحی برج و استانداردهای صنعتی همسو است:

آماده سازی پیش از نصب

: ظرفیت باربری برج را برای اطمینان از اینکه می تواند وزن آنتن (شامل سخت افزار و کابل های مربوطه) را تحمل کند، تأیید کنید. بدنه برج را از نظر خوردگی، آسیب سازه ای یا اتصالات شل بازرسی کنید و از انطباق با کدهای ایمنی محلی (مانند IEC 62305 برای حفاظت در برابر صاعقه) اطمینان حاصل کنید.

نصب پایه آنتن: پایه های اختصاصی آنتن (لوازم جانبی یکپارچه برج) را به نقاط از پیش تعیین شده روی بدنه برج وصل کنید. این پایه ها معمولاً با استفاده از پیچ های با استحکام بالا که با سازه فولادی گالوانیزه برج سازگار هستند، محکم می شوند و اتصالی محکم را تضمین می کنند که در برابر نیروهای باد و ارتعاشات مقاومت می کند.
بالا بردن و موقعیت دهی آنتن: از جرثقیل ها یا تجهیزات بالابر تخصصی برای بالا بردن آنتن به ارتفاع هدف (که به طور استراتژیک برای پوشش سیگنال بهینه انتخاب شده است) استفاده کنید. آنتن را با جهت انتقال/دریافت مورد نظر تراز کنید و از ابزارهای لیزری یا مترهای تراز برای دقت استفاده کنید.
محکم کردن آنتن: آنتن را با استفاده از سخت افزار سازگار به پایه های از پیش نصب شده وصل کنید و پیچ ها را تا گشتاور مشخص شده سفت کنید تا از حرکت جلوگیری شود. اطمینان حاصل کنید که آنتن تراز و پایدار است و هیچ لرزشی که می تواند بر عملکرد یا یکپارچگی سازه تأثیر بگذارد وجود ندارد.
مسیردهی و ادغام کابل: کابل های سیگنال یا فیدرها را از طریق سینی های کابل یکپارچه برج عبور دهید تا از آسیب های محیطی محافظت شوند. کابل ها را به آنتن وصل کنید و آنها را به سمت تجهیزات زمینی هدایت کنید و از عایق بندی و ضد آب بودن مناسب در نقاط اتصال اطمینان حاصل کنید.
بازرسی نهایی: یک بررسی بصری از آنتن، پایه ها و کابل ها برای تأیید نصب ایمن انجام دهید. انتقال/دریافت سیگنال آنتن را برای تأیید عملکرد آزمایش کنید و اطمینان حاصل کنید که تمام پروتکل های ایمنی (مانند حفاظت از سقوط برای کارگران) در طول فرآیند رعایت می شوند.
دستگاه ضد صعود در برج سیمی مهاردار چیست؟دستگاه ضد صعود برای برج سیمی مهاردار یک جزء ایمنی تخصصی است که روی بدنه برج نصب می شود تا از دسترسی غیرمجاز جلوگیری کرده و خطرات سقوط را کاهش دهد. طرح های رایج شامل موارد زیر است:

یقه ها/دامن های ضد صعود

: موانع فولادی دایره ای یا مخروطی که در نزدیکی پایه برج (معمولاً 2 تا 3 متر بالاتر از زمین) نصب می شوند تا با محروم کردن از نقاط گرفتن دست یا پا، تلاش برای صعود را مسدود کنند.

بازدارنده های خاردار یا دندانه دار: اتصالات فولادی غیر کشنده و نوک تیز روی بخش های پایینی برج یا نردبان ها برای منصرف کردن از صعود غیرمجاز.
دسترسی قفل شده: اگر برج مجهز به پنل دسترسی در سطح زمین یا ورودی نردبان باشد، یک درب قفل شده دسترسی را به پرسنل مجاز محدود می کند.
این دستگاه ها از مواد مقاوم در برابر خوردگی (مانند فولاد گالوانیزه، مطابق با بدنه برج) ساخته شده اند تا در برابر شرایط بیرونی مقاومت کنند. هدف اصلی آنها افزایش ایمنی با جلوگیری از صعود تصادفی یا عمدی توسط افراد آموزش ندیده است که با کدهای ایمنی ساختمان محلی و کاهش مسئولیت برای اپراتورهای برج همسو است.چگونه سیم مهار و برج سیمی مهاردار را به هم وصل کنیم؟

اتصال سیم های مهار به برج سیمی مهاردار شامل یک فرآیند ایمن و باربر است تا اطمینان حاصل شود که سیم ها می توانند برج را به طور موثر در برابر باد و نیروهای لرزه ای پایدار کنند:

آماده سازی

: سیم های مهار ساخته شده از کابل های فولادی با استحکام بالا (مطابق با ASTM A475) با پوشش روی یا پلیمری برای دوام انتخاب کنید. اطمینان حاصل کنید که بدنه برج دارای نقاط اتصال از پیش ساخته شده (مانند گوشواره، براکت یا تیر عرضی) در فواصل 20 تا 30 متری، همانطور که در طراحی برج مشخص شده است، می باشد.

نصب سخت افزار اتصال: براکت ها یا چنگک های سیم مهار سنگین را با استفاده از پیچ های با استحکام بالا (سازگار با سازه فولادی گالوانیزه برج) به نقاط اتصال از پیش تعیین شده برج وصل کنید. این براکت ها برای توزیع یکنواخت تنش در سراسر بدنه برج مهندسی شده اند.
اتصال سیم: از اتصالات پایانی حرفه ای (مانند آستین های پرس، گیره های کابل یا گوشواره ها) برای محکم کردن انتهای هر سیم مهار استفاده کنید. آستین های پرس برای یک اتصال دائمی و با استحکام بالا روی سیم پرس می شوند، در حالی که گیره های کابل تنش قابل تنظیم را فراهم می کنند.
مونتاژ سخت افزار اتصال: انتهای متصل شده سیم مهار را با استفاده از یک شگل یا پین به براکت برج وصل کنید و از تناسب ایمن بدون شل بودن اطمینان حاصل کنید. از ابزار تنش دهی (مانند پیچ تنظیم یا بالابر) برای تنظیم تنش سیم به مشخصات طراحی استفاده کنید - این امر برای متعادل کردن نیروهای جانبی روی برج حیاتی است.
تأیید: بررسی کنید که اتصال با ساختار مخروطی برج همسو است و سیم به طور یکنواخت تنش داده شده است (از سفت شدن بیش از حد که می تواند به بدنه برج فشار وارد کند، خودداری کنید). تأیید کنید که سخت افزار و اتصالات پایانی در برابر خوردگی مقاوم هستند و با استانداردهای ایمنی برج مطابقت دارند.
چگونه سیم مهار و پیچ مهاردار را به هم وصل کنیم؟اتصال سیم های مهار به پیچ های مهاردار (مهارهای زمینی) یک مرحله حیاتی برای انتقال تنش سیم به زمین و اطمینان از پایداری برج است:

آماده سازی مهار

: اطمینان حاصل کنید که مهار زمینی (مهار بتنی یا فولادی سنگین، طراحی شده برای بارهای کششی) به درستی در زمین با زاویه 45 تا 60 درجه نسبت به سیم مهار نصب شده است. مهار باید کاملاً عمل آمده (برای بتن) و به طور ایمن جاسازی شده باشد تا در برابر نیروهای کششی مقاومت کند.

نمایان کردن پیچ مهار: اطمینان حاصل کنید که پیچ بالایی مهار (پیچ مهاردار) از زمین بیرون زده و برای پذیرش سخت افزار اتصال رزوه شده است. پیچ باید از فولاد با استحکام بالا ساخته شده باشد تا در برابر تنش سیم مهار مقاومت کند.
اتصال سیم: انتهای آزاد سیم مهار را با استفاده از همان اتصالات با استحکام بالا (آستین های پرس، گیره های کابل یا گوشواره ها) که برای اتصال برج استفاده می شود، وصل کنید و از یک انتهای ایمن و باربر اطمینان حاصل کنید.
مونتاژ سخت افزار اتصال: یک پیچ تنظیم (برای تنظیم تنش) و یک شگل را به سیم مهار متصل شده وصل کنید. پیچ تنظیم از طریق یک مهره یا واشر به پیچ مهاردار متصل می شود و امکان تنظیم دقیق تنش سیم را فراهم می کند.
تنش دهی و محکم کردن: از پیچ تنظیم برای تنش دادن سیم مهار به مشخصات مورد نیاز استفاده کنید و اطمینان حاصل کنید که در برابر نیروهای جانبی بدون کشیدن مهار مقاومت می کند. پس از تنش دهی، پیچ تنظیم را با پین های شکاف دار یا مهره های قفل کننده قفل کنید تا از شل شدن در طول زمان جلوگیری شود.
بررسی نهایی: تأیید کنید که اتصال ایمن است، مهار هیچ نشانه ای از حرکت نشان نمی دهد و سیم مهار در زاویه صحیح 45 تا 60 درجه قرار دارد. خوردگی روی پیچ، سخت افزار و اتصال سیم را بررسی کنید و از انطباق با IEC 62305 و کدهای ایمنی محلی اطمینان حاصل کنید.
