مقاوم در برابر باد 4 پا برج فولاد زاویه ای ساخته شده با کیفیت فولاد و طراحی شده برای به حداقل رساندن انحراف در شرایط آب و هوایی شدید

شرکت JIAYAO CO.,LID

چه چیزی هست؟اون برج چوبي چهارپا?

برج چهارپایه ای زاویه ای از فولادیک سازه فولادی مستقل و با قدرت بالا است که برای پشتیبانی از زیرساخت های حیاتی طراحی شده است.به عنوان یک ستون فقرات قابل اعتماد برای ارتباطات عمل می کند، انتقال برق و سایر کاربردهای صنعتی در سراسر جهان بر خلاف برج های گیپ شده که برای ثبات به سیم های خارجی تکیه می کنند ، این طراحی مستقل استسازگاری با محیط های متنوع از مناطق شهری تا مناطق دورافتاده.

توضیحات محصول

جزئیات بسته بندی:برج مخابرات با بند گالوانیزه شده بر اساس الزامات مشتری ساخته خواهد شد.

تحویل:در 20 روز بعد از پرداخت از بندر تيانجين ارسال شد

اعضای برج:يک برج فولادي به چند دسته جدا شده است.

بولت ها:کیسه یا فولاد

ساختار آخر برج فولادی زاویه ای چهارپایی چیست؟

ساختار شبکه ای یک برج فولادی زاویه ای چهارپایی یک چارچوب متقاطع و مانند تخته است که چهار پای فولادی زاویه عمودی برج را به هم متصل می کند.متشکل از اجزای فولادی متصل به هم (معمولاً فولادی زاویه ای یا میله های شبکه ای)، این یک الگوی شباهت به شبکه ای را تشکیل می دهد که بارها را شامل وزن برج، وزن تجهیزات، باد، نیروهای لرزه ای و بار یخ را به طور مساوی در تمام چهار پای توزیع می کند.اين ساختار در تمام ارتفاع برج ادغام شده است، تکمیل طراحی مخروط برج (در پایه گسترده تر، در بالا باریک تر) برای افزایش یکپارچگی ساختاری و ثبات.پیکربندی شبکه تعادل قدرت بالا با عملکرد سبک وزن، به حداقل رساندن مصرف مواد در حالی که حداکثر ظرفیت حمل و مقاومت در برابر شرایط محیطی شدید.کاهش مقاومت باد و بهبود بیشتر ثبات کلی برج.

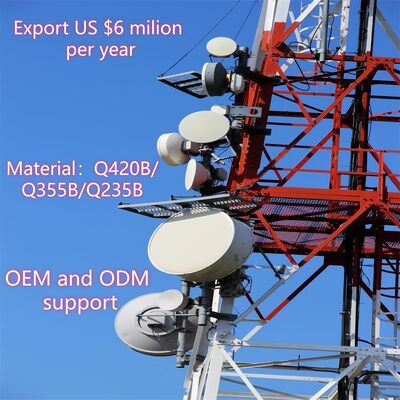

چطور بشقاب MW رو روي برج فولادي زاويه دار چهارپايه نصب کنيم؟​

نصب یک بشقاب مایکروویو (MW) بر روی یک برج فولادی زاویه ای چهارپایی از یک فرآیند سیستماتیک و سازگار با ایمنی پیروی می کند:

1. آماده سازی قبل از نصب: قابلیت حمل برج را بررسی کنید تا اطمینان حاصل شود که می تواند وزن بشکه MW را پشتیبانی کند (از جمله بشکه، براکت نصب و سخت افزار مرتبط).بررسی کنید که طراحی برج با استانداردهای مربوطه مطابقت دارد (.g، TIA/EIA-222-G/F) برای نصب تجهیزات
2. نصب براکت: براکت های اختصاصی آنتن/میکروویو (که با برج ارائه می شوند یا به صورت سفارشی ساخته می شوند) را به نقاط نصب از قبل تعیین شده در بدن برج یا پلتفرم تجهیزات متصل کنید.این براکت ها با استفاده از بولت های با قدرت بالا (مطابق با ISO 898 درجه 6.8/8.8) برای اطمینان از اتصال محکم به ساختار شبکه یا پای برج.
3. بلند کردن و قرار دادن ظروف: استفاده از جرثقیل ها یا تجهیزات مخصوص بلند کردن برای بلند کردن بشقاب MW به ارتفاع مورد نظر (معمولاً در بخش های بالای برج یا یک پلت فرم تجهیزات اختصاصی).اطمینان حاصل کنید که بشقاب با مسیر ارتباطی مورد نظر از نقطه به نقطه هماهنگ است (در صورت لزوم برای آزیتوم و ارتفاع تنظیم شود).
4. نگه داشتن ظروف: قوطی MW را با استفاده از سخت افزار سازگار به براکت های از پیش نصب شده متصل کنید، بولت ها را با ابزار کالیبر شده به گشتاور مشخص شده بکشید. اطمینان حاصل کنید که قوطی سطح و پایدار است.بدون تکان دادن و حرکت.
5. راه اندازی و ادغام کابل: مسیر کابل های سیگنال دیش را از طریق سینی های کابل یکپارچه برج برای محافظت از آنها از آسیب های زیست محیطی هدایت کنید.فرستنده ها/ گیرنده ها) در پایه برج یا پلت فرم میانگین، تضمین عایق مناسب و ضد آب.
6. بازرسی نهایی: انجام یک بررسی بصری برای تأیید اینکه دیسک به طور ایمن نصب شده است، براکت ها سالم هستند و کابل ها به درستی سازمان یافته اند.رعایت پروتکل های ایمنی در طول فرآیند.

ساختار اصلی برج فولادی زاویه ای چهارپا چیست؟

ساختار اصلی یک برج زاویه ای فولادی چهارپایی یک چارچوب خودپذیر است که برای ثبات و تحمل بار طراحی شده است و شامل سه جزء اصلی است:

• چهار پا از فولاد زاویه عمودی: عناصر اصلی حمل بار، ساخته شده از فولاد ساختاری با کیفیت بالا (به عنوان مثال، Q235B، Q345B، Q420؛ مطابق با ASTM A36/A572) و در یک پیکربندی پایه مربع تنظیم شده است.این پاها وزن کل برج (از جمله تجهیزات و بار محیط زیست) را به پایه منتقل می کنند.
• اتصالات تراس شبکه: اعضای فولادی متقاطع (فولادی زاویه ای یا میله های شبکه ای) که چهار پای را افقی و قطری به هم متصل می کنند.و مقاومت می کند نیروهای جانبی (باد)، فعالیت لرزه ای) ، شکل گیری الگوی شبکه مشخص برج.
• طراحی قاب تراز شده: برج به تدریج از پایه به بالا تنگ می شود (در پایین گسترده تر، در بالا باریک تر) ،بهینه سازی یکپارچگی ساختاری با تمرکز مواد در جایی که بار سنگین تر است (در پایه) و کاهش مقاومت باد در ارتفاعات بالاتر.

عناصر ساختاری اضافی (به عنوان مثال، سیستم عامل تجهیزات، نردبان های صعود و سینی های کابل) برای پشتیبانی از عملکرد عملی در چارچوب اصلی ادغام می شوند.اما چهار پا عمودی و اتصال های شبکه ای، ستون فقرات ساختاری برج را تشکیل می دهند..

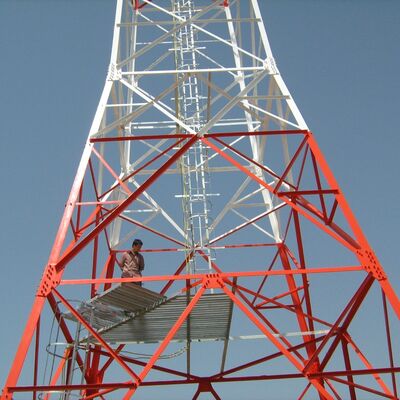

پلتفرم، نردبان از برج فولاد زاویه ای چهارپایان

A. پلتفرم

• هدف: به عنوان یک فضای کاری بالا و پایدار برای نصب، نگهداری یا بازرسی تجهیزات (به عنوان مثال، بشقاب های MW، آنتن های 5G، دستگاه های نظارت) و قطعات برج استفاده می شود.همچنین یک محل استراحت امن برای کارگران در طول صعود فراهم می کند.
• ویژگی های طراحی: به طور معمول از فولاد گالوانیزه ساخته شده است (مطابق با ASTM A123 / ISO 1461 برای مقاومت در برابر خوردگی) و در ساختار شبکه برج در ارتفاعات مشخص شده ادغام شده است.پلتفرم ها ممکن است شامل چوکات ایمنی باشند.آنها برای حمایت از وزن کارگران، ابزارها و تجهیزات طراحی شده اند و با ظرفیت حمل کل برج مطابقت دارند.
• سفارشی سازی: می تواند در ارتفاعات متعدد بر اساس نیازهای پروژه اضافه شود (به عنوان مثال، در نزدیکی نقاط نصب آنتن یا برج وسط برای نگهداری).

ب - نردبان

• هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه می دهد تا از برج بالا بروند تا به پلتفرم ها، تجهیزات یا بخش های بالایی برای نصب، بازرسی یا تعمیر برسند.
• ویژگی های طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پله های مساوی (بر اساس استانداردهای ایمنی صنعت) برای صعود راحت.سیستم های توقف سقوط (این نردبان به صورت عمودی به پاهای برج یا تخته شبکه متصل می شود و مسیر امن و پایدار را تضمین می کند.
• رعایت: مطابق با مقررات ایمنی و استانداردهای صنعت (به عنوان مثال TIA/EIA-222-G/F) طراحی شده و اولویت حفاظت از کارگران در هنگام دسترسی عمودی است.

در کنار هم، پلتفرم و نردبان قابلیت استفاده از برج را با امکان دسترسی ایمن و کارآمد به تجهیزات و قطعات در ارتفاع بالا افزایش می دهند و از عملیات و نگهداری مداوم پشتیبانی می کنند.

​

آزمایش برج زاویه ای فولاد گالوانیزه

گالوانیزه کردن یک درمان سطح حیاتی برای برج های فولادی با چهار پا استارائه مقاومت طولانی مدت در برابر خوردگی برای مقاومت در برابر شرایط سخت در فضای باز و افزایش عمر برج بیش از 20 سالدر زیر یک مرور کلی ساده از آزمایش گالوانیزه آن است:

1اهداف اصلی آزمایش

• اطمینان از ضخامت پوشش کافی برای حفاظت از خوردگی پایدار.
• بررسی یکنواخت پوشش روی و چسبندگی قوی (دروغ از پوست شدن/پست شدن)
• بررسی عدم وجود نقص های حیاتی (به عنوان مثال فولاد، ترک ها، حفره ها).
• مطابق با استانداردهای بین المللی (ASTM A123، ISO 1461) باشد.

2روش های اصلی آزمایش (بعد از تولید و نصب انجام می شود)

• ضخامت پوشش: استفاده از اندازه گیری ضخامت مغناطیسی (غیر مخرب) یا میکرومتر (فقط مخرب نمونه) ؛ حداقل 85-120 μm (ضخیم تر برای محیط های خشن).
• پیوستن: آزمایش خم شدن (180°) ، آزمایش چکش یا آزمایش چاقو در کراس هاچ: جدا شدن پوشش مجاز نیست.
• بازرسی بصری: برای فولاد خالی، ترک ها، تجمع ناهموار روی یا آلودگی، بررسی کنید؛ عدم نظم جزئی قابل قبول است اگر تأثیرگذار نباشد.
• مقاومت در برابر خوردگی: آزمایش اسپری نمک (ASTM B117/ISO 9227) برای 100 ٪ 500 ساعت (مقاوم زنگ قرمز) ؛ قرار گرفتن در معرض میدان طولانی مدت اختیاری است.
• تجزیه و تحلیل شیمیایی اختیاری: AAS/XRF برای تایید طهارت ≥98٪ روی و تشخیص ناخالصی ها.

3استانداردهای انطباق

رعایت ASTM (A123، B117، A572) ، ISO (1461، 9227، 898) ، کد های طراحی برج (TIA/EIA-222-G/F) و مقررات محلی.

4. بازرسي هاي موقعي بعد از نصب

• ضخامت در مفاصل بحرانی را دوباره اندازه گیری کنید.
• برای آسیب دیدن (خدش ها، شکاف ها) بررسی کنید و در صورت لزوم با رنگ غنی از روی تزئین کنید.
• یکپارچگی پوشش را در سوراخ های بولت و مناطق با فرسایش زیاد بررسی کنید.

این آزمایش اطمینان از قابلیت اطمینان پوشش گالوانیزه را فراهم می کند و از عملکرد برج در کاربردهای زیربنایی پشتیبانی می کند.

لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

بسته بندی و حمل

گواهینامه ها

​لطفا برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!

انواع محصولات سفارشی و مزیت

برج خودپذیر 
برج خودپذیر معمولا برج 3 یا 4 پای است و مواد آن لوله فولادی یا فولاد زاویه ای است.و برج فولادی زاویه ای با مغز ها و بولت ها متصل است.
ویژگی ها:
1.معادل کم بار باد، مقاومت باد قوی
2.از منابع زمین صرفه جویی کنید، مکان مناسب
حمل و نقل و نصب آسان

برج فولاد لوله
برج لوله به یک ساختار فولادی بلند و خودپذیر با ستون برج ساخته شده از لوله های فولادی و بخش بدن برج در شکل مثلثی اشاره دارد.ویژگی های اصلی آن این است که ستون برج سه لوله ساخته شده از لوله های فولادی و بخش بدن برج در یک شکل مثلث است، که یک ساختار فولادی بلند است که از فولادی زاویه ای متفاوت است.

برج مونوپول

برج انحصاری، یک نوع رایج استفاده شده، با ظاهر زیبا، پوشش یک منطقه کوچک از 9 تا 18 متر مربع، مقرون به صرفه، و توسط اکثریت ساخت و ساز پذیرفته شده است.بدن برج بخش معقول تری را اتخاذ می کند، که از طریق بولت یا همپوشانی با قدرت بالا متصل می شود (ترابط لغزنده). این دستگاه دارای ویژگی های نصب آسان است و می تواند به انواع سایت های پیچیده میدان سازگار شود.

برج گای 
برج گایید دارای یک ظاهر جدید است و بزرگترین ویژگی آن با استفاده از سیم گایید فولادی تقویت می شود. برج گایید یک نوع رایج از برج ارتباطات است که اقتصادی و عملی است.از بقیه سبک تر و ارزان ترهبرای مناطق جغرافیایی بسیار مناسب است.

برج نگهبان
برج پاسبان یک ساختمان چند منظوره است که عمدتا برای مشاهده محیط اطراف استفاده می شود و نقش مهمی در زمینه های مختلف دارد.طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید داردبرج های تماشای معمولاً از اجسام برج، سیستم عامل ها، برج ها و نردبان ها تشکیل شده اند.با ساختارهای جمع و جور و با دوام.

برج درخت پنهان شده
برج درختان پنهان شده نیز یک نوع درختان مصنوعی از برج درختان بیونیک است، در پایه مانند یک درخت واقعی، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه تماشای،پارک و میدان، اون بخشی از طبیعت خواهد بود.
ویژگی ها:
1ساختار فوق العاده و ظاهر قشنگ
2ثبات ساختاری قوی و عمر طولانی
3پوشش منطقه ای کوچک و اثر اقتصادی بزرگ

خدمات ما

JIAYAO CO، LTD. یک تولید کننده برج مخابراتی حرفه ای است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه بهترین راه حل ها و بهترین برج ارتباطات به مشتریان هستیم.بسیاری از محصولات به ایالات متحده آمریکا صادر شده است، اروپا و 55 کشور مختلف دیگر.
ما در طراحی و تولید برج فولاد زاویه ای، برج فولاد لوله ای، برج انحصاری، برج درختان کاج، برج مرد و برج نگهبان تخصص داریم.آزمایشگاهمواد خام ما از کارخانه های فولاد معروف در چین: گروه HBIS، گروه فولاد Baowu، گروه Shougang می آیند.
​

اگه بهش نياز داريد، 24 ساعت در روز ازتون استقبال ميکنيم
