تفاوتبرج مشبک فولادی زاویهدار 4 پایه چیست؟؟

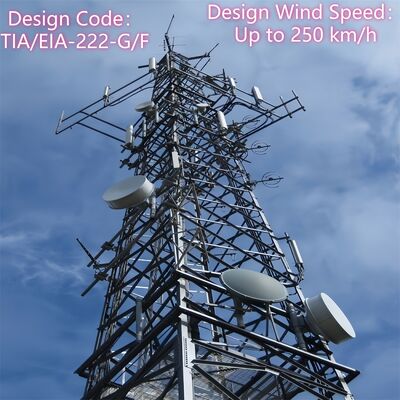

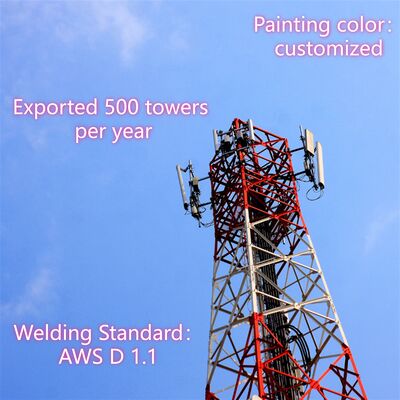

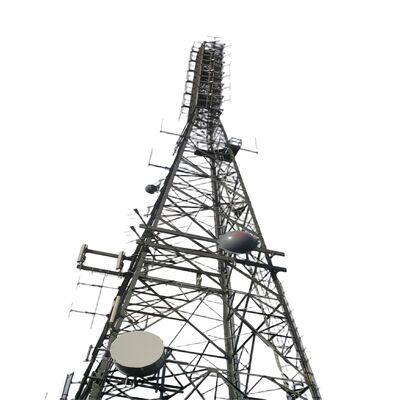

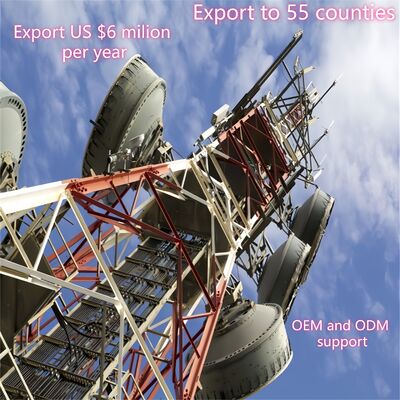

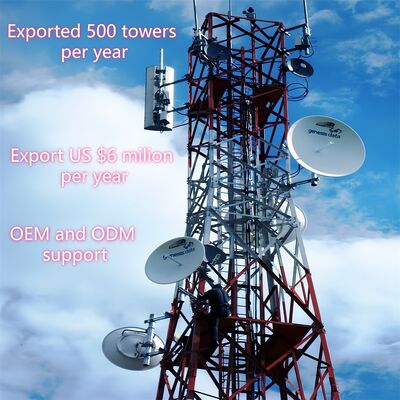

برج مشبک فولادی زاویهدار 4 پایهیک سازه فولادی مستقل و با استحکام بالا است که برای پشتیبانی از زیرساختهای حیاتی طراحی شده است. این برج که با قاب چهار پایهای با پایه مربع و اتصالات مشبک متقاطع مشخص میشود، به عنوان یک ستون فقرات قابل اعتماد برای ارتباطات، انتقال نیرو و سایر کاربردهای صنعتی در سراسر جهان عمل میکند. برخلاف برجهای مهاربندی شده که برای پایداری به سیمهای خارجی متکی هستند، این طرح خودپشتیبان به طور مستقل ایستاده است و آن را با محیطهای مختلف از مناطق شهری گرفته تا مناطق دورافتاده سازگار میکند.
توضیحات محصول
جزئیات بستهبندی:برج مخابراتی با تسمههای گالوانیزه مطابق با الزامات مشتری بستهبندی میشود.
تحویل:20 روز پس از پرداخت از بندر تیانجین حمل میشود
اعضای برج:یک برج فولادی به چندین بسته تقسیم میشود.
پیچها:کیسه Pacrum.lon یا فولاد
| طراحی |
| 1. کد طراحی |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| فولاد سازه |
| 2. درجه |
فولاد نرم |
فولاد با استحکام بالا |
| |
GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| |
ASTM A36 |
ASTM A572 Gr50 |
| |
EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. سرعت باد طراحی |
تا 250 کیلومتر در ساعت |
| 4. انحراف مجاز |
0.5 ~ 1.0 درجه در سرعت عملیاتی |
| 5. استحکام کششی (Mpa) |
360~510 |
470~630 |
| 6. استحکام تسلیم (t≤16mm) (Mpa) |
235 |
355 |
| 7. ازدیاد طول (%) |
20 |
24 |
| 8. استحکام ضربه KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| |
27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| |
27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| پیچ و مهره |
| 9. درجه |
درجه 4.8، 6.8، 8.8 |
| 10. استانداردهای خواص مکانیکی |
| 10.1 پیچها |
ISO 898-1 |
| 10.2 مهرهها |
ISO 898-2 |
| 10.3 واشرها |
ISO 6507-1 |
| 11. استانداردهای ابعاد |
| 11.1 پیچها |
DIN7990, DIN931, DIN933 |
| 11.2 مهرهها |
ISO4032, ISO4034 |
| 11.3 واشرها |
DIN7989, DIN127B, ISO7091 |
| جوشکاری |
| 12. روش |
جوشکاری قوس محافظت شده با CO2 و جوشکاری قوس زیر پودری (SAW) |
| 13. استاندارد |
AWS D1.1 |
| علامتگذاری |
| 14. روش علامتگذاری اعضا |
مهر زنی پرس هیدرولیک |
| گالوانیزه کردن |
| 15. استاندارد گالوانیزه کردن مقاطع فولادی |
ISO 1461 یا ASTM A123 |
| 16. استاندارد گالوانیزه کردن پیچ و مهره |
ISO 1461 یا ASTM A153 |
| آزمایش |
| 17. آزمایش کارخانه |
آزمایش کشش، تجزیه و تحلیل عناصر، آزمایش شارپی (آزمایش ضربه)، خمش سرد،
آزمایش پری، آزمایش چکش
|
ساختار مشبک یک برج فولادی زاویهدار 4 پایه، یک چارچوب متقاطع و خرپایی است که چهار پایه فولادی زاویهدار عمودی برج را به هم متصل میکند. این ساختار که از اعضای فولادی به هم پیوسته (معمولاً فولاد زاویهدار یا میلههای مشبک) تشکیل شده است، یک الگوی تار مانند را تشکیل میدهد که بارها—از جمله وزن خود برج، وزن تجهیزات، باد، نیروهای لرزهای و بارهای یخ—را به طور مساوی در سراسر هر چهار پایه توزیع میکند. این ساختار در سراسر ارتفاع برج یکپارچه شده است و طراحی مخروطی برج (عریضتر در پایه، باریکتر در بالا) را تکمیل میکند تا یکپارچگی و پایداری ساختاری را افزایش دهد. پیکربندی مشبک، استحکام بالا را با عملکرد سبک وزن متعادل میکند، استفاده از مواد را به حداقل میرساند و در عین حال ظرفیت باربری و مقاومت در برابر شرایط محیطی شدید را به حداکثر میرساند. همچنین جریان هوا را تسهیل میکند، مقاومت در برابر باد را کاهش میدهد و پایداری کلی برج را بیشتر بهبود میبخشد.
نصب یک بشقاب مایکروویو (MW) بر روی یک برج فولادی زاویهدار 4 پایه از یک فرآیند سیستماتیک و مطابق با ایمنی پیروی میکند:
- آمادهسازی قبل از نصب: ظرفیت باربری برج را تأیید کنید تا اطمینان حاصل شود که میتواند وزن بشقاب MW (شامل بشقاب، براکت نصب و سختافزار مرتبط) را تحمل کند. بررسی کنید که آیا طراحی برج با استانداردهای مربوطه (به عنوان مثال، TIA/EIA-222-G/F) برای نصب تجهیزات مطابقت دارد.
- نصب براکت: براکتهای آنتن/مایکروویو اختصاصی (ارائه شده با برج یا سفارشی ساخته شده) را به نقاط نصب از پیش تعیین شده روی بدنه برج یا پلتفرم تجهیزات وصل کنید. این براکتها با استفاده از پیچهای با استحکام بالا (مطابق با ISO 898 درجه 6.8/8.8) محکم میشوند تا اتصال محکمی به ساختار مشبک یا پایههای برج ایجاد شود.
- بالا بردن و موقعیتیابی بشقاب: از جرثقیل یا تجهیزات بالابر تخصصی برای بالا بردن بشقاب MW به ارتفاع مورد نظر (معمولاً در بخشهای بالایی برج یا یک پلتفرم تجهیزات اختصاصی) استفاده کنید. اطمینان حاصل کنید که بشقاب با مسیر ارتباطی نقطه به نقطه مورد نظر همتراز است (در صورت نیاز، آزیموت و ارتفاع را تنظیم کنید).
- محکم کردن بشقاب: بشقاب MW را با استفاده از سختافزار سازگار به براکتهای از پیش نصب شده ببندید و پیچها را با ابزارهای کالیبرهشده به گشتاور مشخص شده سفت کنید. اطمینان حاصل کنید که بشقاب تراز و پایدار است و هیچ لرزش یا حرکتی ندارد.
- مسیر کابل و ادغام: کابلهای سیگنال بشقاب را از طریق سینیهای کابل یکپارچه برج هدایت کنید تا از آسیبهای محیطی محافظت شوند. کابلها را به تجهیزات مناسب (به عنوان مثال، فرستندهها/گیرندهها) در پایه برج یا پلتفرم میانی وصل کنید و از عایقبندی و ضدآب بودن مناسب اطمینان حاصل کنید.
- بازرسی نهایی: یک بررسی بصری انجام دهید تا تأیید کنید که بشقاب به طور ایمن نصب شده است، براکتها سالم هستند و کابلها به درستی سازماندهی شدهاند. انتقال سیگنال بشقاب را آزمایش کنید تا تراز و عملکرد را تأیید کنید و در طول فرآیند به پروتکلهای ایمنی پایبند باشید.
ساختار اصلی یک برج فولادی زاویهدار 4 پایه یک چارچوب خودپشتیبان است که برای پایداری و تحمل بار طراحی شده است و از سه جزء اصلی تشکیل شده است:
- چهار پایه فولادی زاویهدار عمودی: عناصر اصلی باربر، ساخته شده از فولاد سازهای با کیفیت بالا (به عنوان مثال، Q235B، Q345B، Q420؛ مطابق با ASTM A36/A572) و در یک پیکربندی پایه مربع مرتب شدهاند. این پایهها وزن کل برج (شامل تجهیزات و بارهای محیطی) را به فونداسیون منتقل میکنند.
- اتصالات خرپای مشبک: اعضای فولادی متقاطع (فولاد زاویهدار یا میلههای مشبک) که چهار پایه را به صورت افقی و مورب به هم متصل میکنند. این سیستم خرپایی بارها را به طور مساوی در سراسر سازه توزیع میکند، استحکام را افزایش میدهد و در برابر نیروهای جانبی (باد، فعالیت لرزهای) مقاومت میکند و الگوی مشبک مشخصه برج را تشکیل میدهد.
- طراحی قاب مخروطی: برج به تدریج از پایه به سمت بالا باریک میشود (عریضتر در پایین، باریکتر در بالا)، با متمرکز کردن مواد در جایی که بارها سنگینترین هستند (در پایه) و کاهش مقاومت در برابر باد در ارتفاعات بالاتر، یکپارچگی ساختاری را بهینه میکند.
عناصر ساختاری تکمیلی (به عنوان مثال، پلتفرمهای تجهیزات، نردبانهای بالا رفتن و سینیهای کابل) در چارچوب اصلی ادغام شدهاند تا از عملکرد عملی پشتیبانی کنند، اما چهار پایه عمودی و اتصالات خرپای مشبک، ستون فقرات ساختاری برج را تشکیل میدهند.

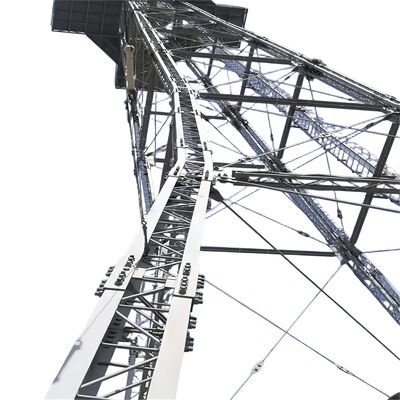

الف. پلتفرم
- هدف: به عنوان یک فضای کاری مرتفع و پایدار برای نصب، نگهداری یا بازرسی تجهیزات (به عنوان مثال، بشقابهای MW، آنتنهای 5G، دستگاههای نظارتی) و اجزای برج عمل میکند. همچنین یک نقطه استراحت ایمن برای کارگران در حین بالا رفتن فراهم میکند.
- ویژگیهای طراحی: معمولاً از فولاد گالوانیزه ساخته شده است (مطابق با ASTM A123/ISO 1461 برای مقاومت در برابر خوردگی) و در ارتفاعات مشخص شده در ساختار مشبک برج ادغام شده است. پلتفرمها ممکن است شامل نردههای ایمنی، سطوح ضد لغزش و دریچههای دسترسی برای اطمینان از ایمنی کارگران باشند. آنها برای تحمل وزن کارگران، ابزارها و تجهیزات مهندسی شدهاند و با ظرفیت باربری کلی برج همتراز هستند.
- سفارشیسازی: میتواند در ارتفاعهای متعدد بر اساس نیازهای پروژه اضافه شود (به عنوان مثال، نزدیک نقاط نصب آنتن یا اواسط برج برای نگهداری).
ب. نردبان
- هدف: یک سیستم دسترسی ایمنی اختصاصی که به کارگران اجازه میدهد از برج بالا بروند تا به پلتفرمها، تجهیزات یا بخشهای بالایی برای نصب، بازرسی یا تعمیرات برسند.
- ویژگیهای طراحی: ساخته شده از فولاد گالوانیزه برای دوام و مقاومت در برابر خوردگی، با پلههای با فاصله مساوی (طبق استانداردهای ایمنی صنعت) برای بالا رفتن راحت. ویژگیهای ایمنی کلیدی شامل نردهها، سیستمهای توقف سقوط (به عنوان مثال، راهنماهای کابل برای مهار) و گاهی اوقات محفظههای قفس برای جلوگیری از سقوط است. نردبان به صورت عمودی به پایههای برج یا خرپای مشبک متصل میشود و یک مسیر ایمن و پایدار را تضمین میکند.
- انطباق: مطابق با مقررات ایمنی و استانداردهای صنعت (به عنوان مثال، TIA/EIA-222-G/F) طراحی شده است و ایمنی کارگران را در طول دسترسی عمودی در اولویت قرار میدهد.
با هم، پلتفرم و نردبان قابلیت استفاده از برج را با فعال کردن دسترسی ایمن و کارآمد به تجهیزات و اجزای مرتفع، پشتیبانی از عملیات و نگهداری مداوم افزایش میدهند.
گالوانیزه کردن یک عملیات سطحی حیاتی برای برجهای مشبک فولادی زاویهدار 4 پایه است که مقاومت در برابر خوردگی طولانیمدت را برای مقاومت در برابر شرایط سخت در فضای باز و افزایش عمر مفید برج به بیش از 20 سال فراهم میکند. در زیر یک نمای کلی ساده از آزمایش گالوانیزه آن آمده است:
1. اهداف اصلی آزمایش
- اطمینان از ضخامت پوشش کافی برای محافظت در برابر خوردگی بادوام.
- یکپارچگی پوشش روی و چسبندگی قوی را تأیید کنید (جلوگیری از پوسته پوسته شدن/ورقه شدن).
- عدم وجود نقصهای بحرانی (به عنوان مثال، فولاد بدون پوشش، ترک، حفره) را بررسی کنید.
- مطابقت با استانداردهای بینالمللی (ASTM A123، ISO 1461).
2. روشهای کلیدی آزمایش (انجام شده پس از کارخانه و پس از نصب)
- ضخامت پوشش: از گیجهای ضخامت مغناطیسی (غیر مخرب) یا میکرومترها (فقط نمونه مخرب) استفاده کنید. حداقل 85 تا 120 میکرومتر (ضخیمتر برای محیطهای سخت).
- چسبندگی: آزمایش خمشی (180 درجه)، آزمایش چکش یا آزمایش خراش متقاطع چاقو—هیچ جدا شدن پوششی مجاز نیست.
- بازرسی بصری: فولاد بدون پوشش، ترکها، تجمع نابرابر روی یا آلودگی را بررسی کنید. بینظمیهای جزئی در صورت عدم تأثیرگذاری قابل قبول هستند.
- مقاومت در برابر خوردگی: آزمایش اسپری نمک (ASTM B117/ISO 9227) به مدت 100 تا 500 ساعت (مقاومت در برابر زنگ قرمز). قرار گرفتن در معرض میدان طولانی مدت اختیاری.
- تجزیه و تحلیل شیمیایی اختیاری: AAS/XRF برای تأیید خلوص روی ≥98% و تشخیص ناخالصیها.
3. استانداردهای انطباق
به ASTM (A123, B117, A572), ISO (1461, 9227, 898), کدهای طراحی برج (TIA/EIA-222-G/F) و مقررات محلی پایبند باشید.
4. بررسیهای نقطهای پس از نصب
- ضخامت را در اتصالات بحرانی دوباره اندازهگیری کنید.
- آسیب (خراش، فرورفتگی) را بازرسی کنید و در صورت نیاز با رنگ غنی از روی ترمیم کنید.
- یکپارچگی پوشش را در سوراخهای پیچ و مناطق پر سایش تأیید کنید.
این آزمایش قابلیت اطمینان پوشش گالوانیزه را تضمین میکند و از عملکرد برج در کاربردهای زیرساختی پشتیبانی میکند.
بستهبندی و حمل و نقل
گواهیها
لطفاً برای اطلاعات بیشتر اینجا کلیک کنید!!!!!!
انواع محصول سفارشی و مزیت
برج خودپشتیبان
برج خودپشتیبان معمولاً یک برج 3 یا 4 پایه است و جنس آن لوله فولادی یا فولاد زاویهدار است. در مورد اتصال، برج لولهای توسط فلنج و برج فولادی زاویهدار توسط مهره و پیچ متصل میشود.
ویژگیها:
1. ضریب بار باد کم، مقاومت در برابر باد قوی.
2. صرفهجویی در منابع زمین، مکان مناسب.
حمل و نقل و نصب راحت.
برج فولادی لولهای
برج لولهای به یک سازه فولادی مرتفع خودپشتیبان با یک ستون برج ساخته شده از لولههای فولادی و یک بخش بدنه برج به شکل مثلثی اشاره دارد. ویژگیهای اصلی آن این است که ستون برج سه لولهای از لولههای فولادی ساخته شده است و بخش بدنه برج به شکل مثلثی است که یک سازه فولادی مرتفع متفاوت از فولاد زاویهدار است.
برج تک قطبی
برج تک قطبی، یک نوع متداول است، با ظاهری زیبا، پوشش مساحت کمی از 9 تا 18 متر مربع، مقرون به صرفه است و توسط اکثریت ساخت و ساز اتخاذ شده است. بدنه برج بخش منطقیتری را اتخاذ میکند که از طریق پیچ با استحکام بالا یا همپوشانی (اتصال لغزشی) متصل میشود. این ویژگیها را دارد که نصب آن آسان است و میتواند با انواع سایتهای میدانی پیچیده سازگار شود.
برج مهاربندی شده
برج مهاربندی شده ظاهری جدید دارد و بزرگترین ویژگی آن تقویت شده با استفاده از سیم مهار فولادی است. برج مهاربندی شده یک نوع متداول از برجهای ارتباطی است که اقتصادی و کاربردی است. سبکتر و ارزانتر از بقیه است. برای مناطق جغرافیایی وسیع بسیار مناسب است.
برج نگهبانی
برج دیدهبانی یک ساختمان چند منظوره است که عمدتاً برای مشاهده محیط اطراف استفاده میشود و نقش مهمی در زمینههای متعدد ایفا میکند. طراحی آن بر هماهنگی و وحدت با محیط طبیعی تأکید دارد و سبک معماری معمولاً با محیط اطراف هماهنگ است. برجهای دیدهبانی معمولاً از بدنه برج، پلتفرمها، برجها و نردبانها تشکیل شدهاند که دارای ساختارهای فشرده و بادوام هستند.
برج درختی استتار شده
برج درختی استتار شده نیز نوعی درخت مصنوعی از برج درختی بیونیک است که بر اساس یک درخت واقعی است، به علاوه طراحی دقیق، هنگامی که در میان درختان واقعی در منطقه گردشگری، پارک و میدان قرار میگیرد، بخشی از طبیعت خواهد بود.
ویژگیها:
1. ساختار نفیس و ظاهر باشکوه.
2. پایداری ساختاری قوی و عمر کاری طولانی.
3. پوشش مساحت کم و اثر اقتصادی عالی.
خدمات ما
JIAYAO CO., LTD. یک تولید کننده حرفهای برج مخابراتی است و توسط ISO9001 تأیید شده است. ما متعهد به ارائه به مشتریان با راهحلهای بهینه و بهترین برج ارتباطی هستیم. بسیاری از محصولات به ایالات متحده آمریکا، اروپا و 55 کشور مختلف دیگر صادر شدهاند.
ما در طراحی و ساخت برج فولادی زاویهدار، برج فولادی لولهای، برج تک قطبی، برج درخت کاج، برج مهاربندی شده و برج نگهبانی تخصص داریم. دپارتمانهای ما شامل طراحی، تحقیق و توسعه، بازرسی، آزمایشگاه، کنترل کیفیت، گالوانیزه کردن و دپارتمانهای برج فولادی است. مواد اولیه ما از کارخانههای فولادی معروف در چین میآیند: HBIS Group، Baowu Steel Group، Shougang Group.
