نام:	دکل مخابراتی دکل ارتباطی مخابراتی Guyed Tower فولاد لوله ای گالوانیزه داغ	گواهی:	ISO9001:2008 COC
استاندارد:	ANSI/TIA-222-G-2005	استاندارد گالوانیزه:	ASTMA123
مواد:	میله فولادی، فولاد زاویه دار	مهره و پیچ و مهره:	درجه 8.8/6.8/48
ارتفاع:	9-100 متر	سرعت باد:	0 تا 300 کيلومتر در ساعت
ساختار:	سه پای پشتیبان	طول عمر:	بیش از 20 سال
ساختار اتصال:	اتصال فلنج / اتصال پیچ و مهره	درمان سطح:	گالوانیزه گرم
برجسته کردن:	برج ستونی 5G,برج چوبی گالوانیزه,برج ارتباطات 5G , galvanized guyed pole tower , 5g guyed communication tower

طراحی
1کد طراحی	TIA/EIA-222-G/F
فولاد ساختاری
2. درجه	فولاد نرم	فولاد کششی بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591: Q345B، Q345C، Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0,S235J2	EN10025: S355JR، S355J0,S355J2
3. سرعت باد طراحی شده	تا 250 کیلومتر در ساعت
4انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5قدرت کششی (Mpa)	۳۶۰ تا ۵۱۰	۴۷۰ تا ۶۳۰
6. مقاومت کششی (t≤16mm) (Mpa)	355	235
7طول کششی (در درصد)	20	24
8قدرت ضربه KV (J)	27 ((20°C) --- Q235B ((S235JR)	27 ((20°C) --- Q345B ((S355JR)
	27 ((0°C) --- Q235C ((S235J0)	27 ((0°C) --- Q345C ((S355J0)
	27 ((-20°C) --- Q235D ((S235J2)	27 ((-20°C) --- Q345D ((S355J2)
بولت ها و مغز ها
9. درجه	درجه 48، 6.8، 8.8
10استانداردهای خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 ماشین لباسشویی	ISO 6507-1
11استانداردهای ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 آجیل	ISO4032، ISO4034
11.3 ماشین لباسشویی	DIN7989، DIN127B، ISO7091
جوشکاری
12روش	جوش قوس محافظت شده CO2 و جوش قوس غرق شده ((SAW))
13. استاندارد	AWS D11
علامت گذاری
14روش علامت گذاری اعضای	چاپ هیدرولیک
گالوانیزاسیون
15استاندارد گالوانیزه کردن قطعات فولادی	ISO 1461 یا ASTM A123
16استاندارد گالوانیزاسیون بولت ها و مغز ها	ISO 1461 یا ASTM A153

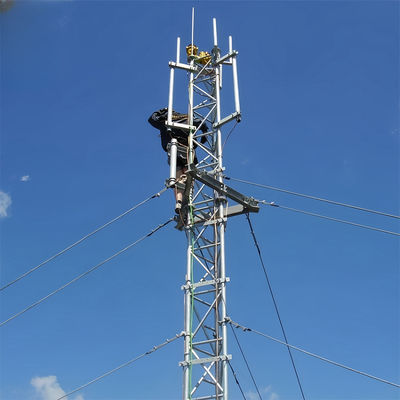

مرکز مخابرات سیگنال انتقال مثلث فولاد برج قطب چوبی برج ارتباطات چوبی

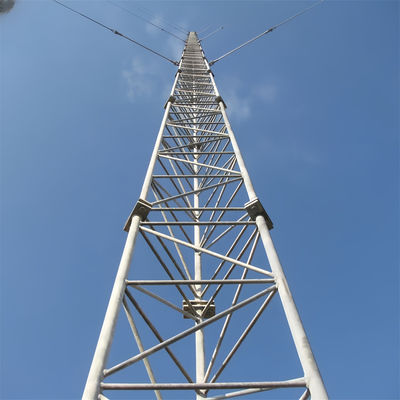

مرکز مخابرات سیگنال انتقال مثلث فولاد برج قطب چوبی برج ارتباطات چوبی

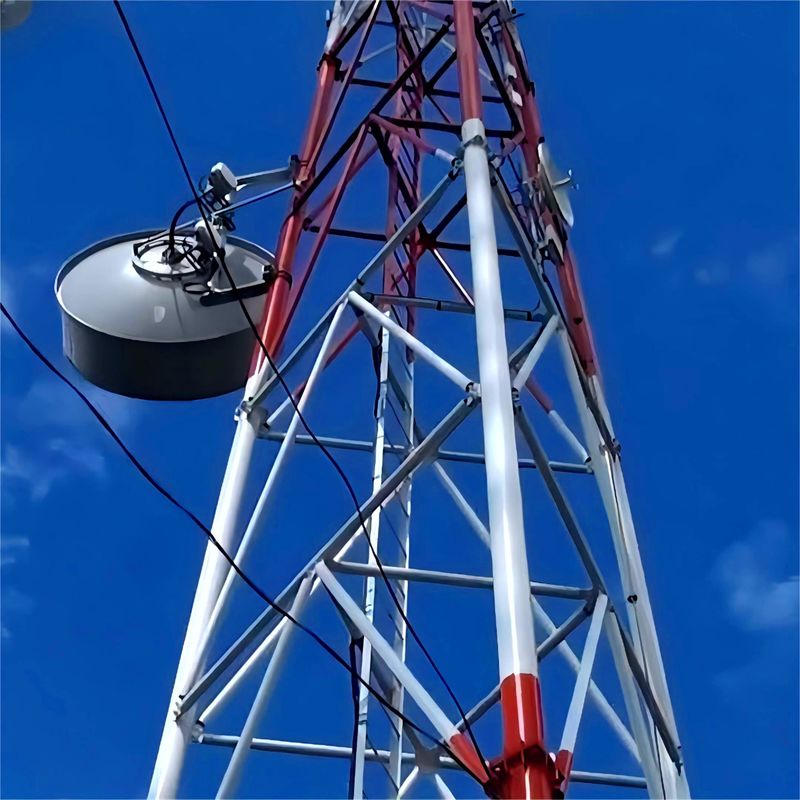

مرکز مخابرات سیگنال انتقال مثلث فولاد برج قطب چوبی برج ارتباطات چوبی
