استاندارد:	ANSI/TIA-222-G-2005	مواد:	فولاد
گواهی:	ISO9001:2008 SGS COC	استاندارد گالوانیزه:	ASTM A123/ ISO 1461
مهره و پیچ و مهره:	درجه 8.8/6.8/4.8	نام محصول:	برج فولادی زاویه دار 3 پا
سرعت باد:	40 متر بر ثانیه	طول عمر:	بیش از 20 سال
ارتفاع:	10-100 متر	تجهیزات جانبی:	پایه های آنتن، نردبان های بالا رفتن، وسایل ایمنی
درخواست:	مخابرات، انتقال نیرو، صدا و سیما	درمان سطح:	گالوانیزه گرم
نوع ساختار:	زاویه ای	نصب:	اتصال پیچ و مهره ای
برجسته کردن:	برج رادیویی زاویه ای که خود را پشتیبانی می کند,برج مخابراتی زاویه ای,برج مخابراتی سه پای , angular telecommunication tower , 3 legged telecommunication tower

طراحی
1کد طراحی	TIA/EIA-222-G/F
فولاد ساختاری
2. درجه	فولاد نرم	فولاد کششی بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591: Q345B، Q345C، Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0,S235J2	EN10025: S355JR، S355J0,S355J2
3. سرعت باد طراحی شده	تا 250 کیلومتر در ساعت
4انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5قدرت کششی (Mpa)	۳۶۰ تا ۵۱۰	۴۷۰ تا ۶۳۰
6. مقاومت کششی (t≤16mm) (Mpa)	235	355
7طول کششی (در درصد)	20	24
8قدرت ضربه KV (J)	27 ((20°C) --- Q235B ((S235JR)	27 ((20°C) --- Q345B ((S355JR)
	27 ((0°C) --- Q235C ((S235J0)	27 ((0°C) --- Q345C ((S355J0)
	27 ((-20°C) --- Q235D ((S235J2)	27 ((-20°C) --- Q345D ((S355J2)
بولت ها و مغز ها
9. درجه	درجه 48، 6.8، 8.8
10استانداردهای خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 ماشین لباسشویی	ISO 6507-1
11استانداردهای ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 آجیل	ISO4032، ISO4034
11.3 ماشین لباسشویی	DIN7989، DIN127B، ISO7091
جوشکاری
12روش	جوش قوس محافظت شده CO2 و جوش قوس غرق شده ((SAW))
13. استاندارد	AWS D11
گالوانیزاسیون
14استاندارد گالوانیزه کردن قطعات فولادی	ISO 1461 یا ASTM A123
15استاندارد گالوانیزاسیون بولت ها و مغز ها	ISO 1461 یا ASTM A153

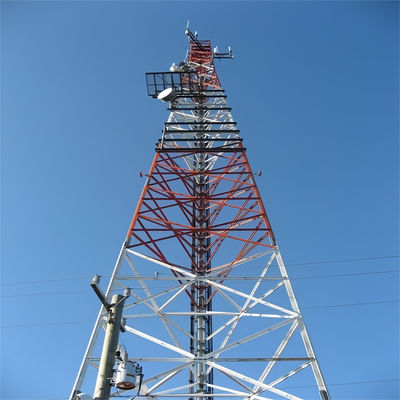

برج برق خورشیدی Bts برج مخابراتی و لوازم جانبی برج رادیویی 3 پای زاویه ای

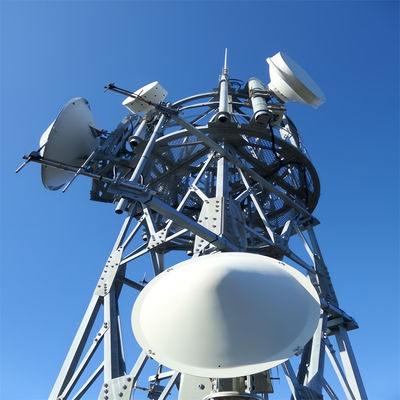

برج برق خورشیدی Bts برج مخابراتی و لوازم جانبی برج رادیویی 3 پای زاویه ای

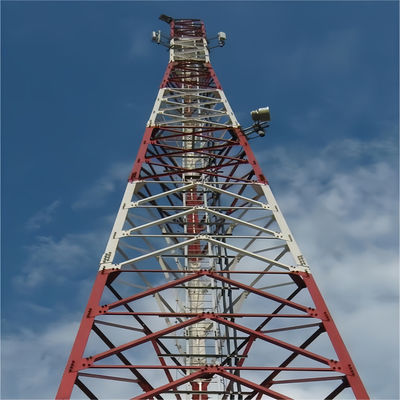

برج برق خورشیدی Bts برج مخابراتی و لوازم جانبی برج رادیویی 3 پای زاویه ای

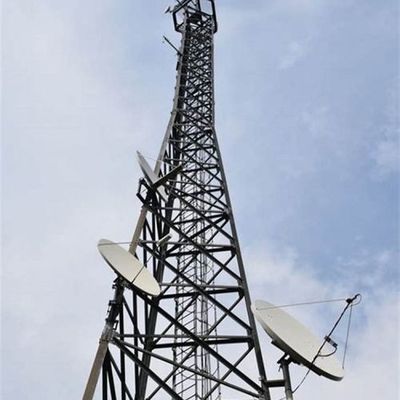

برج رادیویی زاویه ای که خود را پشتیبانی می کند,برج مخابراتی زاویه ای,برج مخابراتی سه پای
