استاندارد:	GB / ANSI / TIA-222-G	مواد:	ASTM A36 A572 Gr50
استاندارد گالوانیزه:	ASTM A123/ ISO 1461	گواهینامه:	ISO 9001:2008
نام:	برج مخابراتی فولاد 4 پا	ساختار:	چهار پایه پشتیبانی
سرعت باد:	30-50 متر بر ثانیه	مهره و پیچ و مهره:	درجه 8.8/6.8/4.8
ارتفاع:	5-200 متر	طول عمر:	بیش از 30 سال
برجسته کردن:	برج زاویه ای چهار پای,برج چهار پای,برج فولادی زاویه ای با چهار پا , lattice 4 leg tower , lattice 4 legged angular steel tower

طراحی
1کد طراحی	TIA/EIA-222-G/F
فولاد ساختاری
2. درجه	فولاد نرم	فولاد کششی بالا
	GB/T 700:Q235B، Q235C، Q235D	GB/T1591: Q345B، Q345C، Q3455D
	ASTM A36	ASTM A572 Gr50
	EN10025: S235JR، S235J0,S235J2	EN10025: S355JR، S355J0,S355J2
3. سرعت باد طراحی شده	تا 250 کیلومتر در ساعت
4انحراف مجاز	0.5 ~ 1.0 درجه @ سرعت عملیاتی
5قدرت کششی (Mpa)	۳۶۰ تا ۵۱۰	۴۷۰ تا ۶۳۰
6. مقاومت کششی (t≤16mm) (Mpa)	235	355
7طول کششی (در درصد)	20	24
8قدرت ضربه KV (J)	27 ((20°C) --- Q235B ((S235JR)	27 ((20°C) --- Q345B ((S355JR)
	27 ((0°C) --- Q235C ((S235J0)	27 ((0°C) --- Q345C ((S355J0)
	27 ((-20°C) --- Q235D ((S235J2)	27 ((-20°C) --- Q345D ((S355J2)
بولت ها و مغز ها
9. درجه	درجه 48، 6.8، 8.8
10استانداردهای خواص مکانیکی
10.1 پیچ ها	ISO 898-1
10.2 آجیل	ISO 898-2
10.3 ماشین لباسشویی	ISO 6507-1
11استانداردهای ابعاد
11.1 پیچ ها	DIN7990, DIN931, DIN933
11.2 آجیل	ISO4032، ISO4034
11.3 ماشین لباسشویی	DIN7989، DIN127B، ISO7091
جوشکاری
12روش	جوش قوس محافظت شده CO2 و جوش قوس غرق شده ((SAW))
13. استاندارد	AWS D11
علامت گذاری
14روش علامت گذاری اعضای	چاپ هیدرولیک
گالوانیزاسیون
15استاندارد گالوانیزه کردن قطعات فولادی	ISO 1461 یا ASTM A123
16استاندارد گالوانیزاسیون بولت ها و مغز ها	ISO 1461 یا ASTM A153
تست
17تست کارخانه	تست کشش، تجزیه و تحلیل عناصر، تست شارپی (تست ضربه) ، خم کردن سرد، تست دقیق، تست چکش

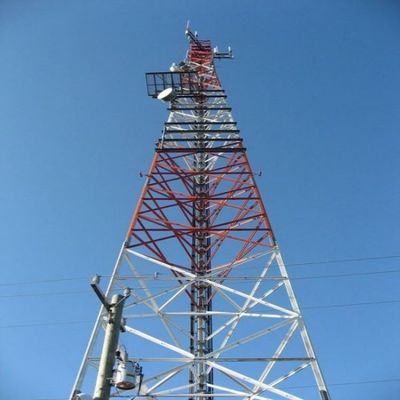

ساختار قاب پیچ نردبان 4 پای برج شبکه 5-200M ارتفاع

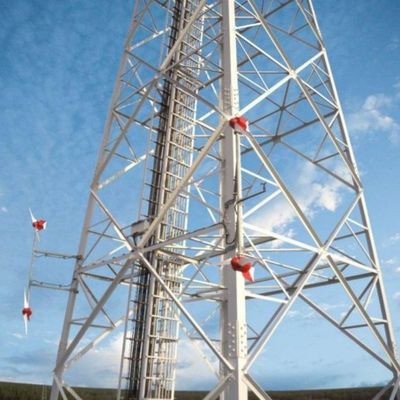

ساختار قاب پیچ نردبان 4 پای برج شبکه 5-200M ارتفاع

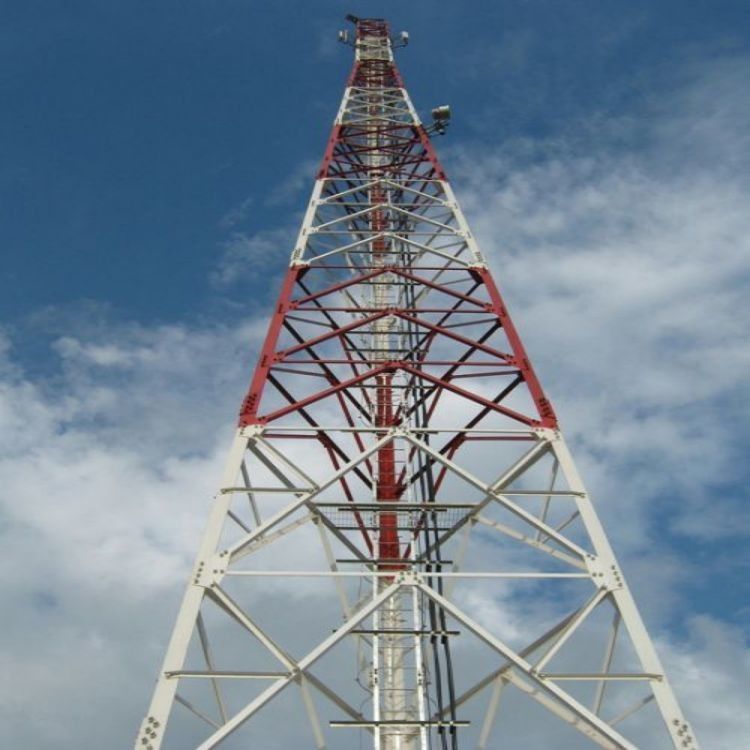

ساختار قاب پیچ نردبان 4 پای برج شبکه 5-200M ارتفاع

برج زاویه ای چهار پای,برج چهار پای,برج فولادی زاویه ای با چهار پا

lattice 4 leg tower

lattice 4 legged angular steel tower
